科幻双发喷气式飞行器外观结构设计

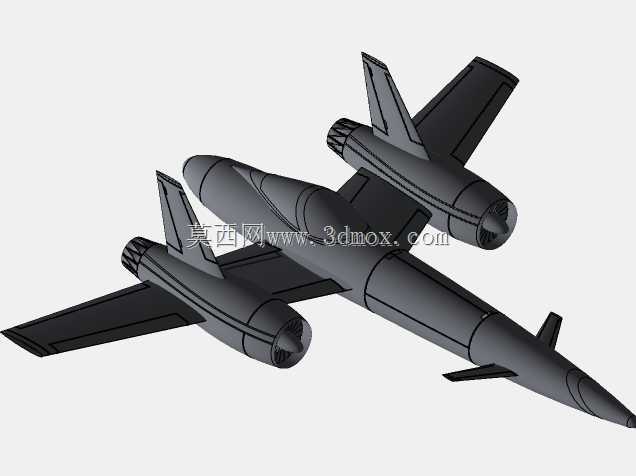

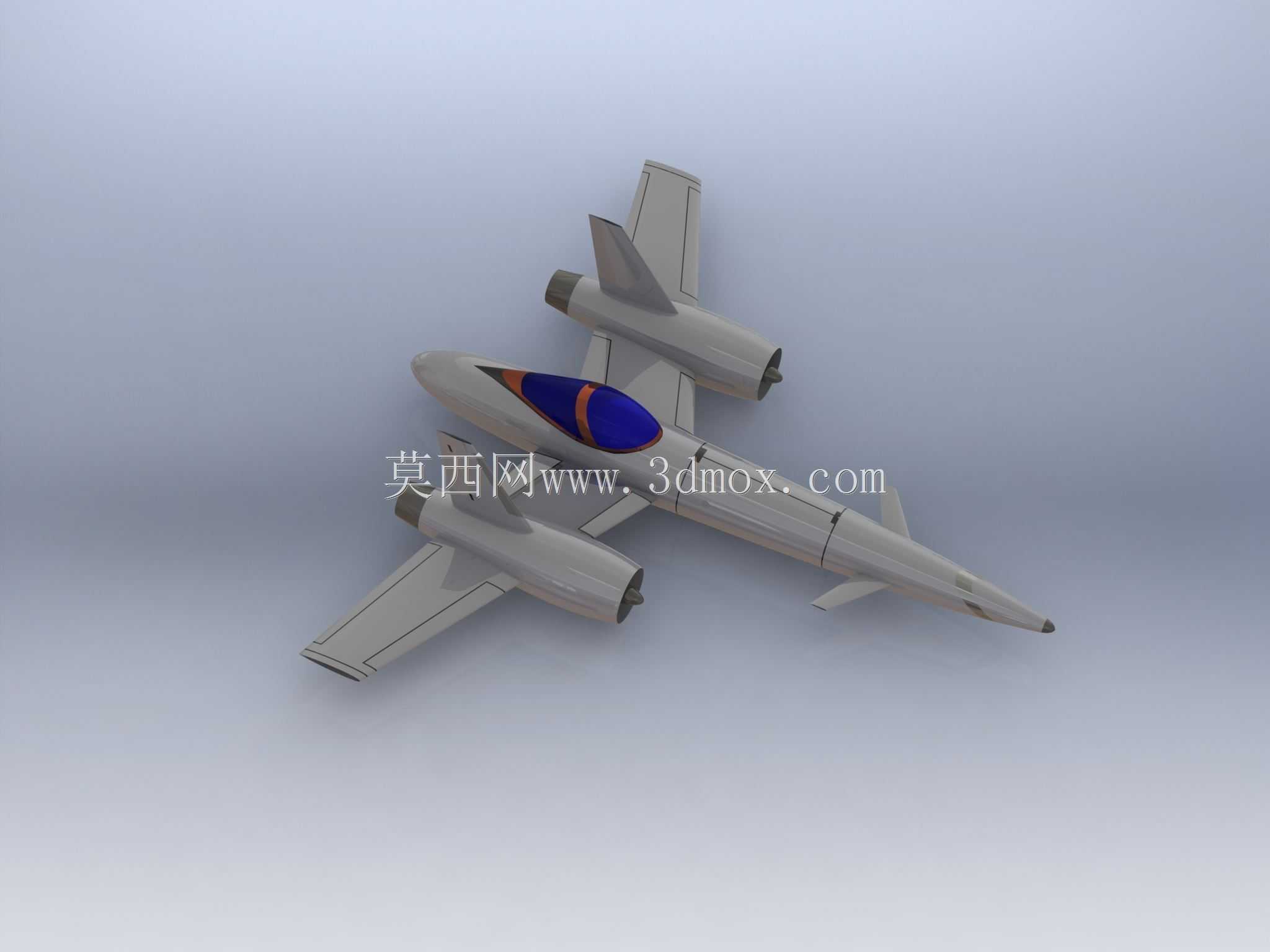

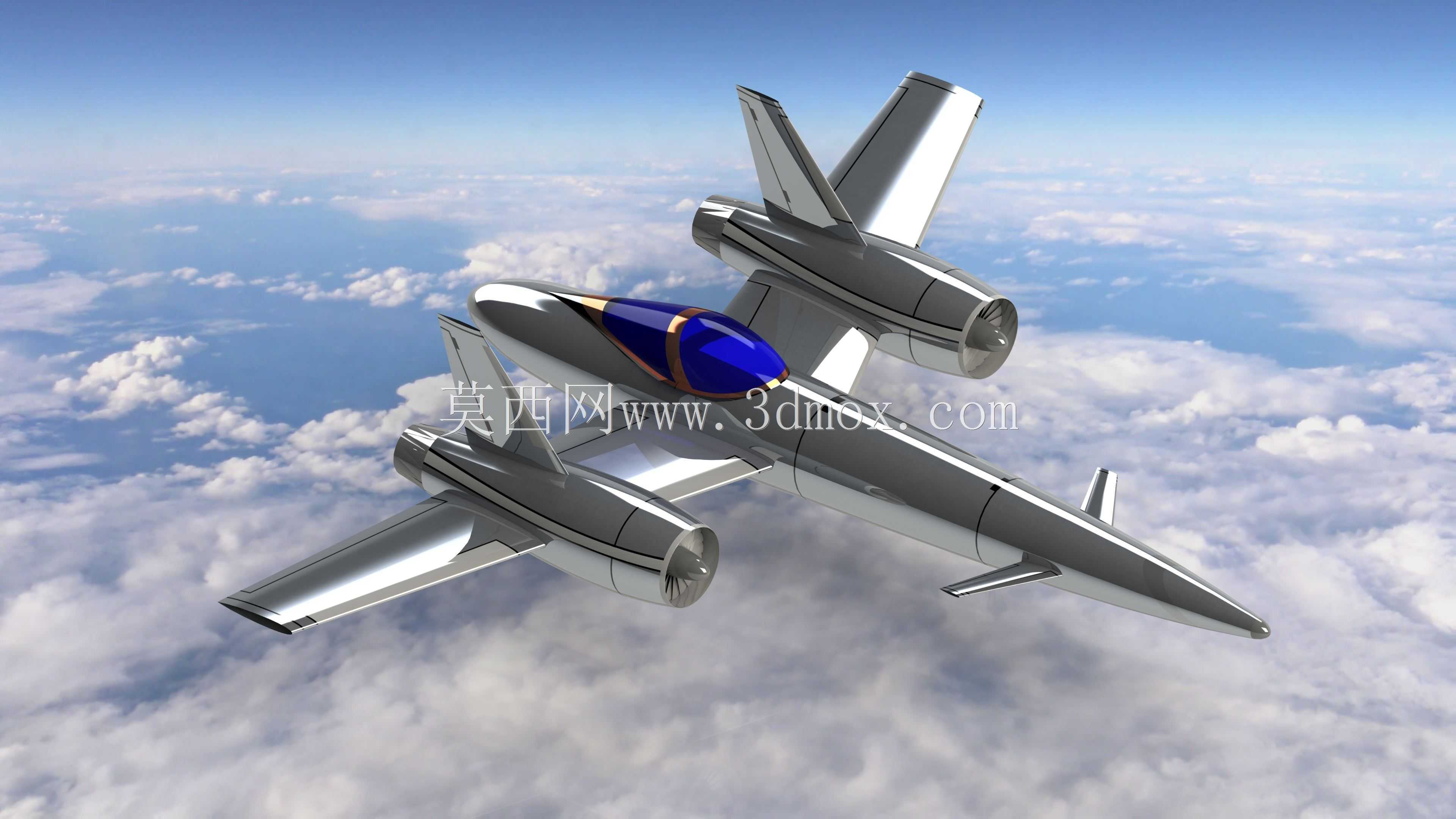

这款双发喷气式飞行器的结构设计，首先围绕高空高速巡航的气动需求展开，机身采用尖头修型的长细比布局，从机头锥到机尾的线型过渡全程做了连续曲率校验，避免跨音速飞行阶段出现局部激波阻力陡增的问题，风阻系数在初步仿真阶段就控制在0.28以内，适配亚音速到低超音速区间的飞行场景。两侧发动机采用翼下吊挂兼尾撑融合的安装方式，没有采用传统民航客机的翼下独立吊舱结构，而是将发动机短舱与后掠翼的翼根延伸段做了一体化融合设计，既缩短了进气道长度，减少进气过程的压力损失，也让发动机的承力结构直接与机身主承力框连接，降低飞行过程中发动机振动对机翼蒙皮的疲劳损伤。座舱位置设置在机身前段上部，采用整体式水泡型透明舱盖，舱盖边缘与机身蒙皮做齐平处理，没有突出的气动台阶，既保证飞行员的全向视野，也减少座舱区域的气动噪声。机翼采用小后掠角的薄翼型设计，翼尖做了切尖处理，避免大迎角飞行阶段出现翼尖失速的问题，机翼后缘预留了操纵面的安装位置，可适配襟翼、副翼的作动机构安装空间。尾翼采用双垂尾布局，垂尾安装在两侧发动机短舱的上部，垂尾后缘设置方向舵安装位，平尾则与垂尾根部融合，兼顾纵向与航向的操纵稳定性。整机的安装边界在设计阶段就做了严格管控，机身最大直径控制在1.2米，整机长度不含空速管为8.7米，翼展为7.2米，发动机短舱的最大直径为0.85米，各部件之间的维护预留间隙不小于150毫米，方便地面维护阶段对发动机、航电设备的检修拆装。从应用场景来看，这款结构既可以作为科幻题材影视内容的载具道具原型，也可以作为小型民用喷气式验证机的结构参考，设计过程中所有曲面都做了G2连续校验，不存在曲面褶皱、曲率突变的问题，可直接导入仿真软件做气动、结构强度的进一步校核，也可直接用于3D打印制作等比例缩比模型，用于航模试飞验证。机身内部预留了航电舱、燃油舱、起落架舱的安装空间，起落架采用前三点式布局，前起落架收纳于座舱下方的设备舱内，主起落架则收纳于两侧机翼根部的舱段内，收放机构的运动路径在建模阶段就做了干涉校验，全程不存在运动卡滞、部件碰撞的问题。机身蒙皮采用分块设计，每块蒙皮的连接缝都沿气流方向布置，减少飞行过程中的阻力增量，蒙皮厚度根据不同部位的受力情况做差异化设置，机头锥、机翼前缘等易受气流冲刷、鸟撞风险的区域，蒙皮厚度比普通区域厚40%，保证结构强度满足使用要求。
