U22喷气式航空发动机结构展示模型

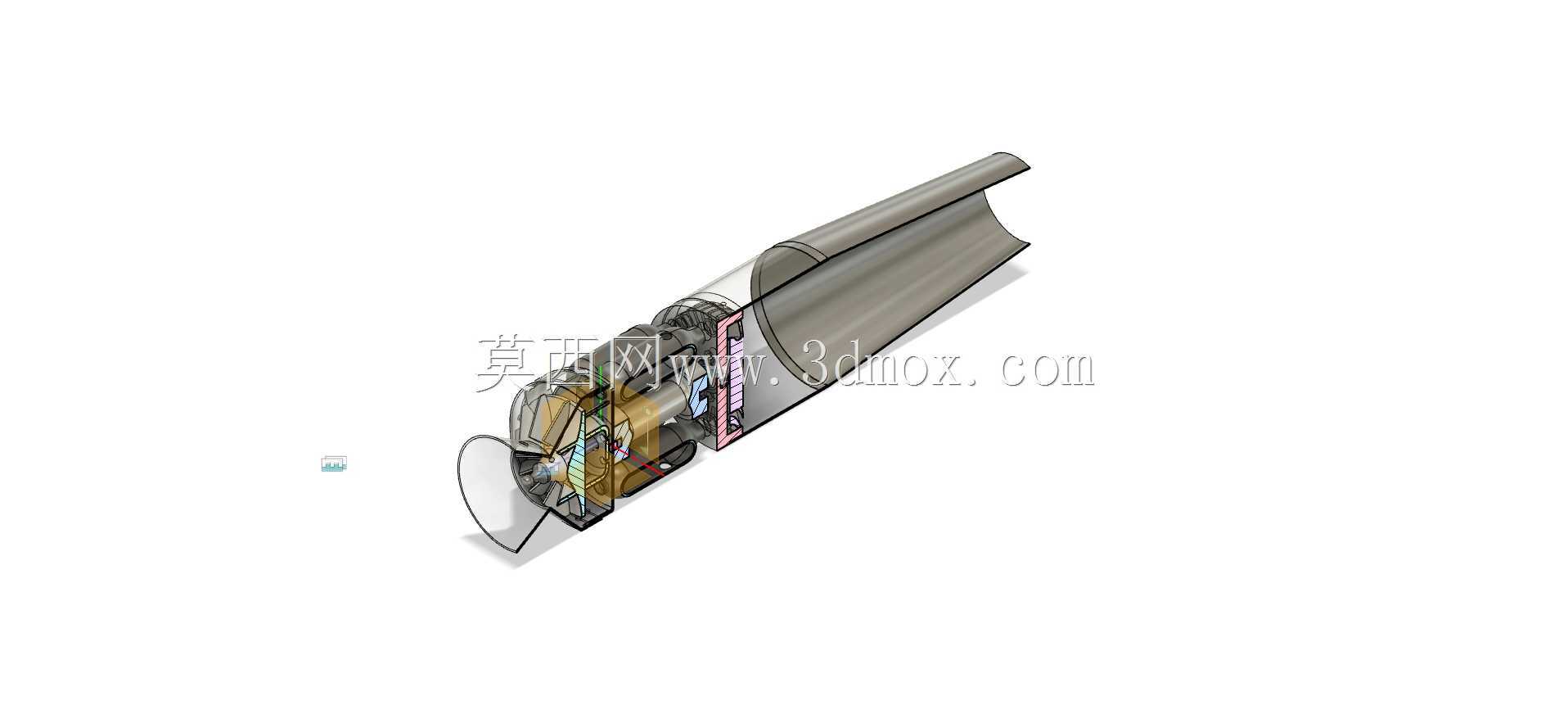

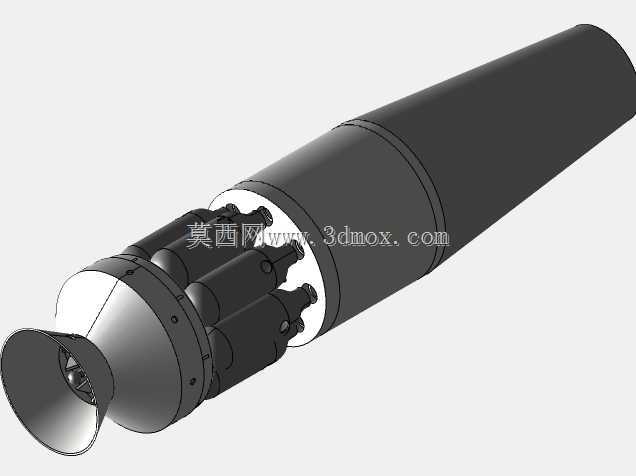

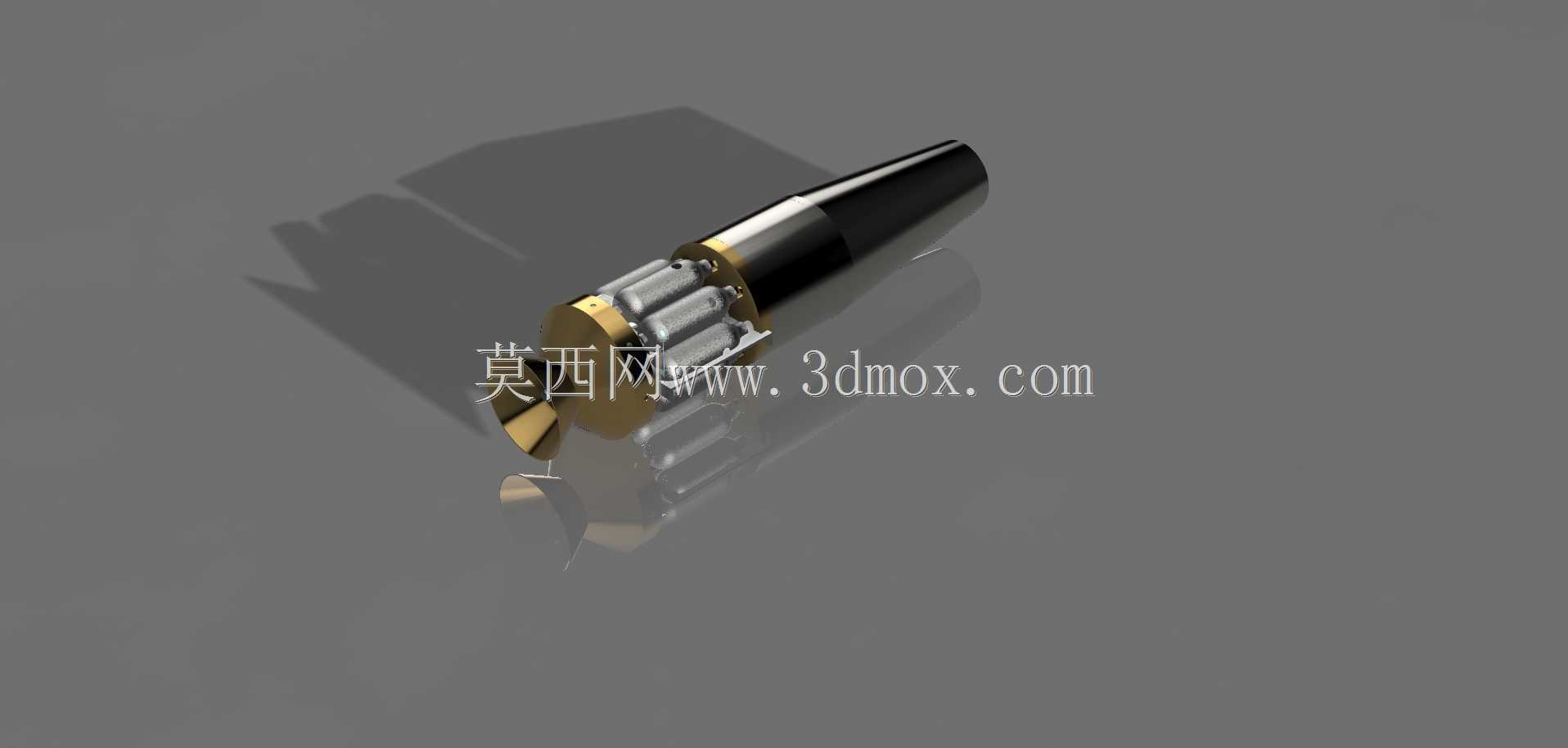

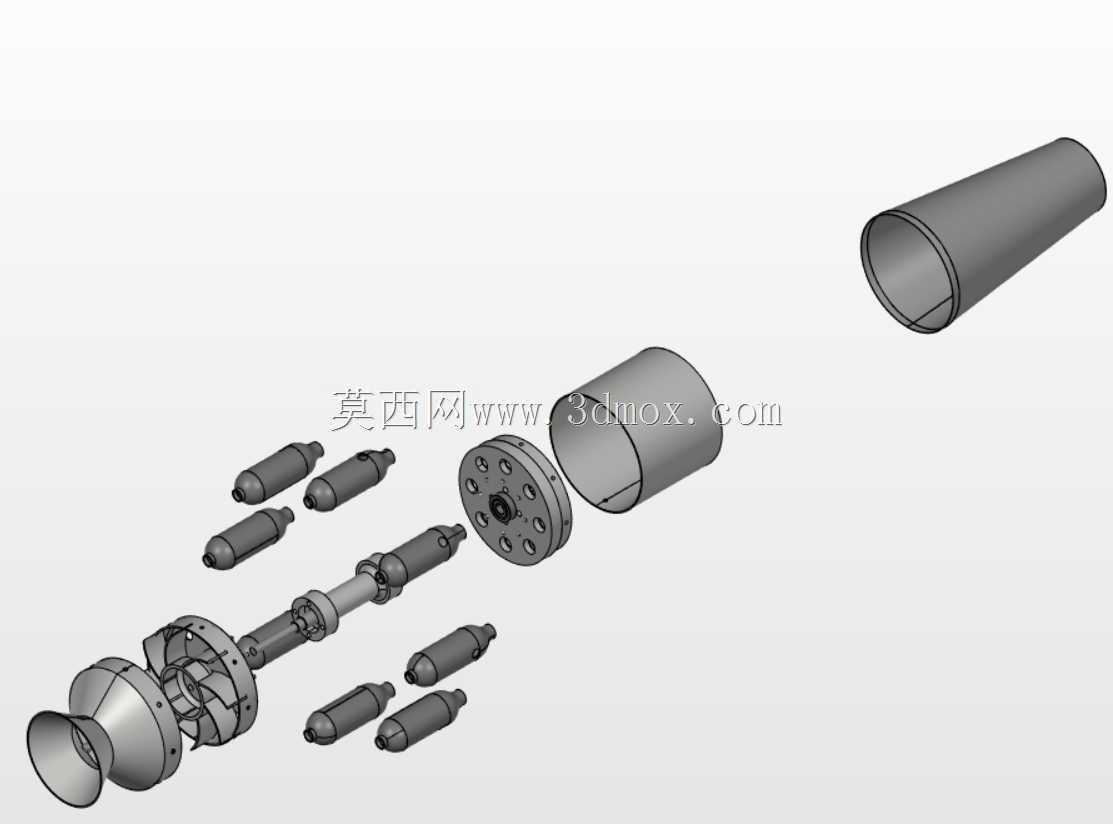

这款喷气发动机模型完整还原了小型涡喷动力单元的核心结构，可直接用于航空动力相关的教学演示、结构原理拆解实训，也能作为小型无人飞行器动力选型阶段的结构参考样本，帮助设计人员快速理清涡喷引擎的气路走向与部件装配逻辑。从实际工程应用场景来看，这类小推力涡喷发动机常适配于靶机、小型高速无人机、航模试验平台，部分同结构原理的动力单元也会用于地面辅助动力装置的原理验证，其结构设计的合理性直接决定了动力输出效率与运行稳定性。模型采用剖视展示的设计思路，将压气机段、燃烧室段、涡轮段、尾喷管段的内部装配关系完整呈现，没有做多余的外观蒙皮遮挡，能让查看者直观看到气流从进气道进入后，经多级压气机压缩、在燃烧室与燃油混合燃烧、高温燃气冲击涡轮做功、最终从尾喷管高速喷出的完整路径，各转子部件的支撑结构、静子叶片的排布角度、燃烧室的喷油嘴安装位置都做了等比例还原。在安装边界的设计考量上，这类小尺寸涡喷单元的安装需要预留足够的进气整流空间，进气道前端不能有遮挡结构，否则会直接影响进气效率导致压气机喘振；尾喷管段需要与机身隔热结构保持足够安全距离，避免高温燃气灼伤周边机载设备；转子的支撑轴承座需要与安装机架做刚性连接，同时要预留振动缓冲的结构余量，抵消高转速运行下的转子动平衡偏差带来的振动传递。模型中呈现的管路排布也贴合实际工程设计，燃油管路、润滑管路的走向都避开了高温区域，同时做了相应的固定结构设计，避免高速气流冲击下管路出现共振疲劳损坏。从结构设计逻辑来看，这款模型还原的发动机采用了轴流式压气机搭配环形燃烧室的结构，相比离心式压气机结构，同推力等级下轴流结构的迎风面积更小，更适合高速飞行场景下的减阻需求，涡轮段采用单级高负荷涡轮设计，在满足驱动压气机功率需求的前提下，尽可能缩短了转子轴向长度，降低了整机重量，提升了发动机的推重比参数。
