大涵道比涡扇喷气发动机前端结构

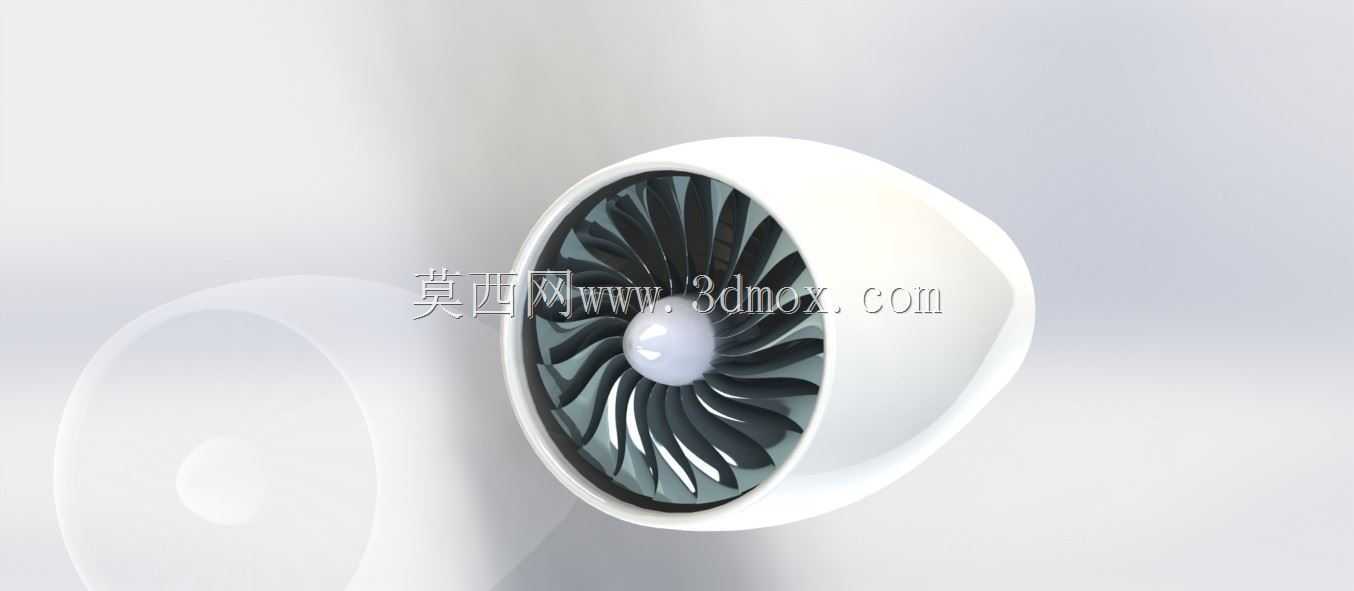

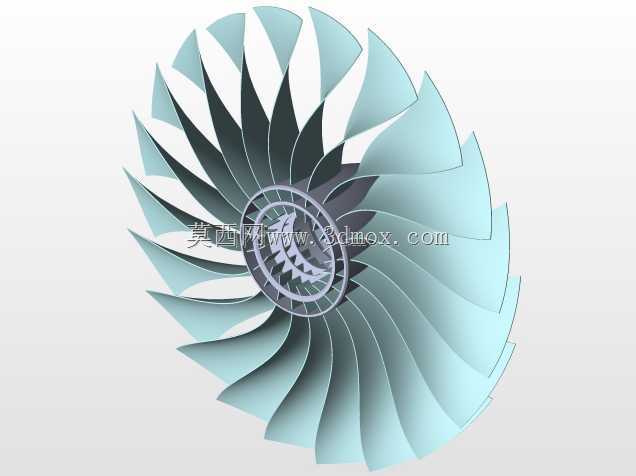

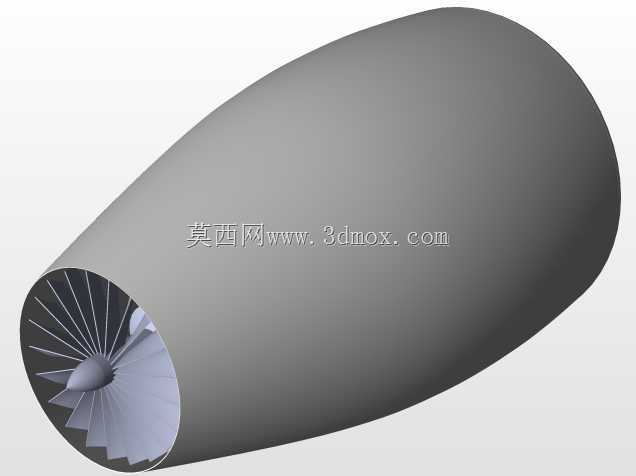

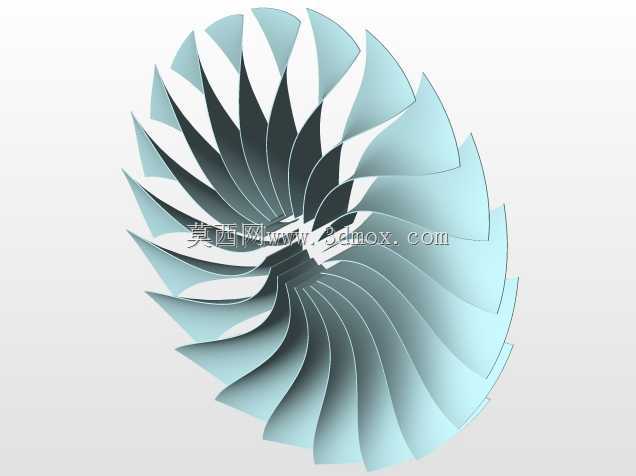

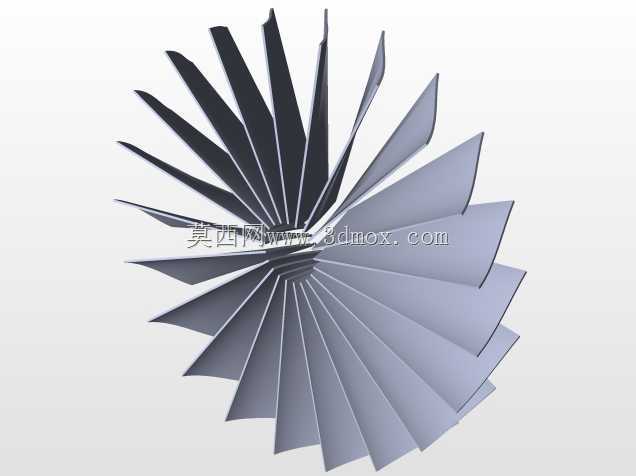

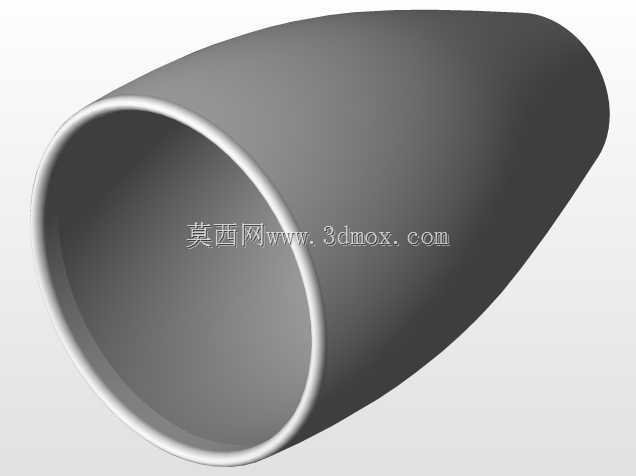

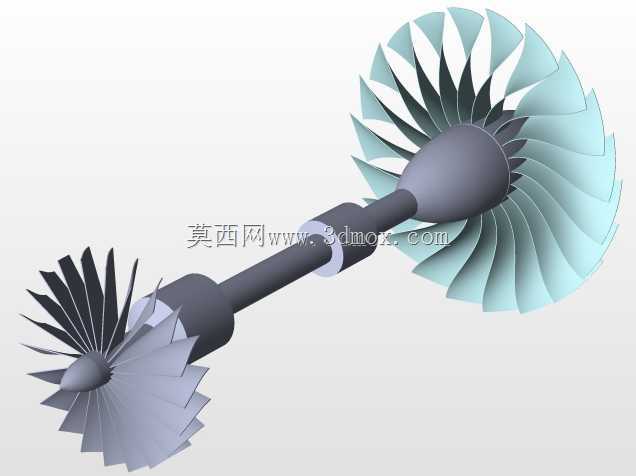

该结构对应民用航空大涵道比涡扇发动机的进气端与风扇转子总成，是民航客机动力系统的核心进气做功单元，主要承担进气整流、大流量空气压缩分流的核心功能，外涵道气流可贡献整机70%以上的巡航推力，直接决定发动机的推进效率与燃油经济性。从实际装机场景来看，该结构前端直接对接飞机短舱进气道唇口，后端衔接低压压气机与核心机机匣，安装边界需匹配短舱的气动外形公差，风扇叶片叶尖与机匣内壁的冷态间隙需控制在毫米级，避免热态运转时发生叶尖碰磨，同时保证漏气损失处于设计阈值内。设计过程中优先考虑气动效率与结构可靠性的平衡，风扇叶片采用宽弦后掠的叶型设计，可有效降低高亚音速巡航时的激波损失，叶片前缘的钝化处理能减弱进气道畸变带来的气流冲击，提升大侧风、雨天等复杂工况下的运转稳定性；进气整流罩采用光滑的椭球曲面构型，可引导来流均匀进入风扇叶片通道，避免局部气流分离引发的喘振风险。从结构细节来看，风扇轮盘采用中心对称的辐板式结构，在保证叶片安装定位精度的前提下尽可能降低转子整体重量，减少轴承支撑系统的载荷；每片叶片的榫头与轮盘榫槽采用间隙配合设计，预留热膨胀余量，同时保证装配与后期维护的拆装便利性。外涵道机匣采用环形薄壁结构，内壁设有耐磨涂层，即使出现轻微叶尖碰磨也不会造成叶片结构性损伤，机匣外壁预留了传感器安装座，可用于监测叶片振动、叶尖间隙等运行参数，为发动机健康管理系统提供数据支撑。在实际航线运行中，该结构的抗外物损伤能力是设计重点，叶片前缘的抗冲击结构可抵御低空飞行时吸入的飞鸟、砂石等异物，避免单块叶片失效引发连锁的转子失稳故障；进气整流罩的防冰腔设计可将高压压气机引出的热空气导入罩体内壁，防止高空低温环境下进气道结冰，避免冰块脱落打伤风扇叶片。建模过程中严格遵循航空发动机的装机协调要求，所有安装边的连接孔位、配合止口的尺寸公差均匹配实际装机标准，可用于航空动力相关的教学演示、结构原理展示，也可作为短舱气动设计、转子动力学仿真的参考基准模型，帮助设计人员快速理解大涵道比涡扇发动机的前端结构逻辑与装配关系。
