概念超音速隐身侦察无人机结构设计

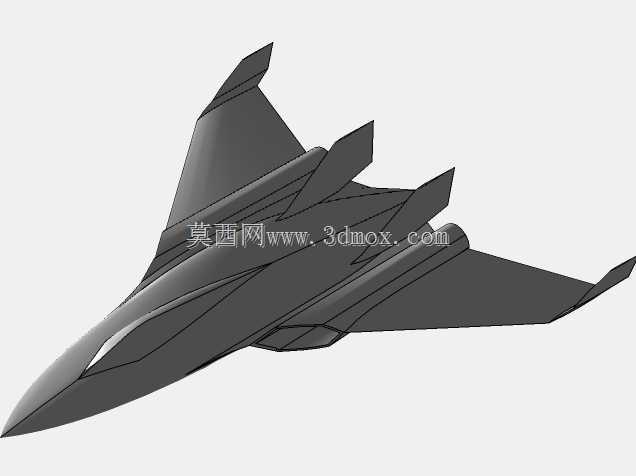

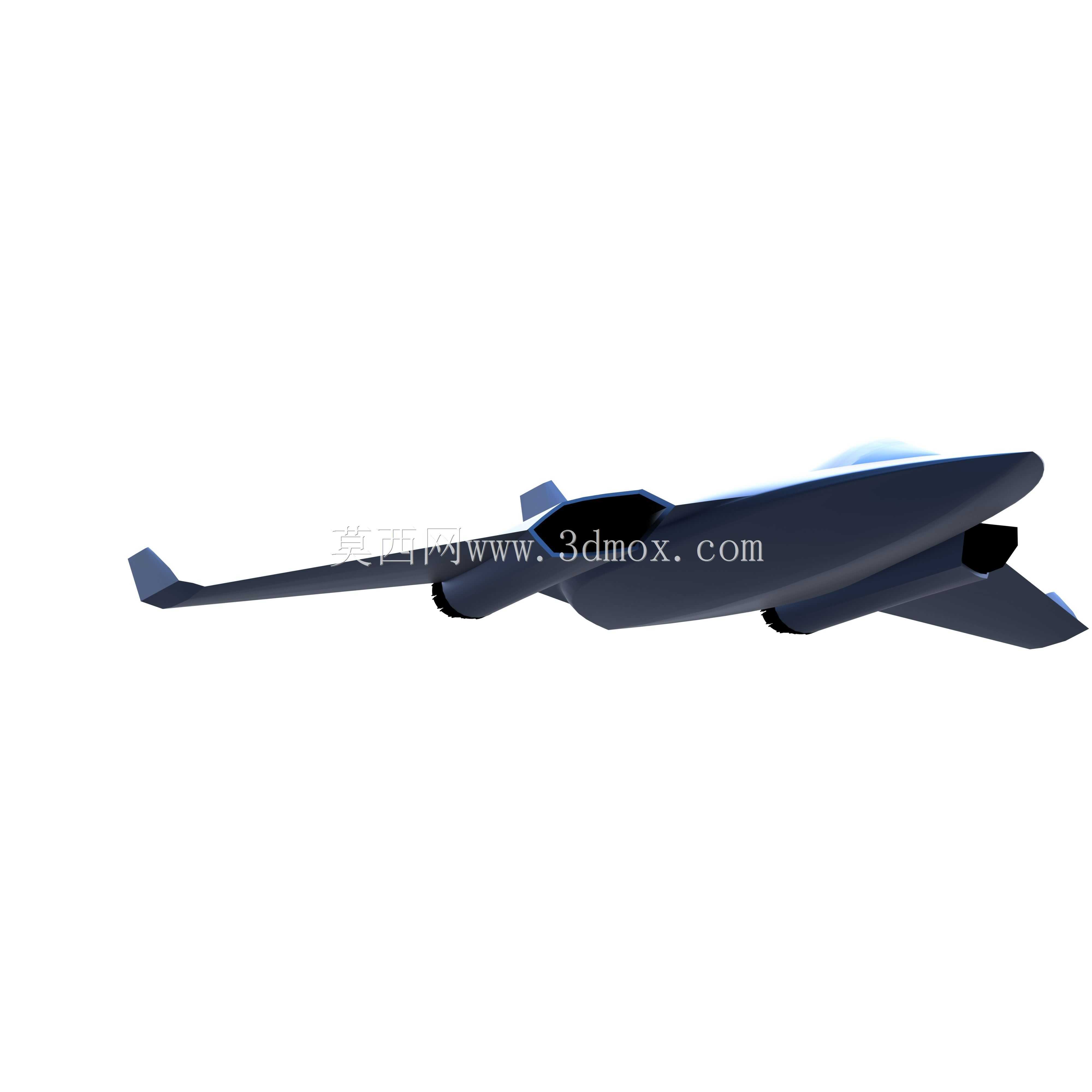

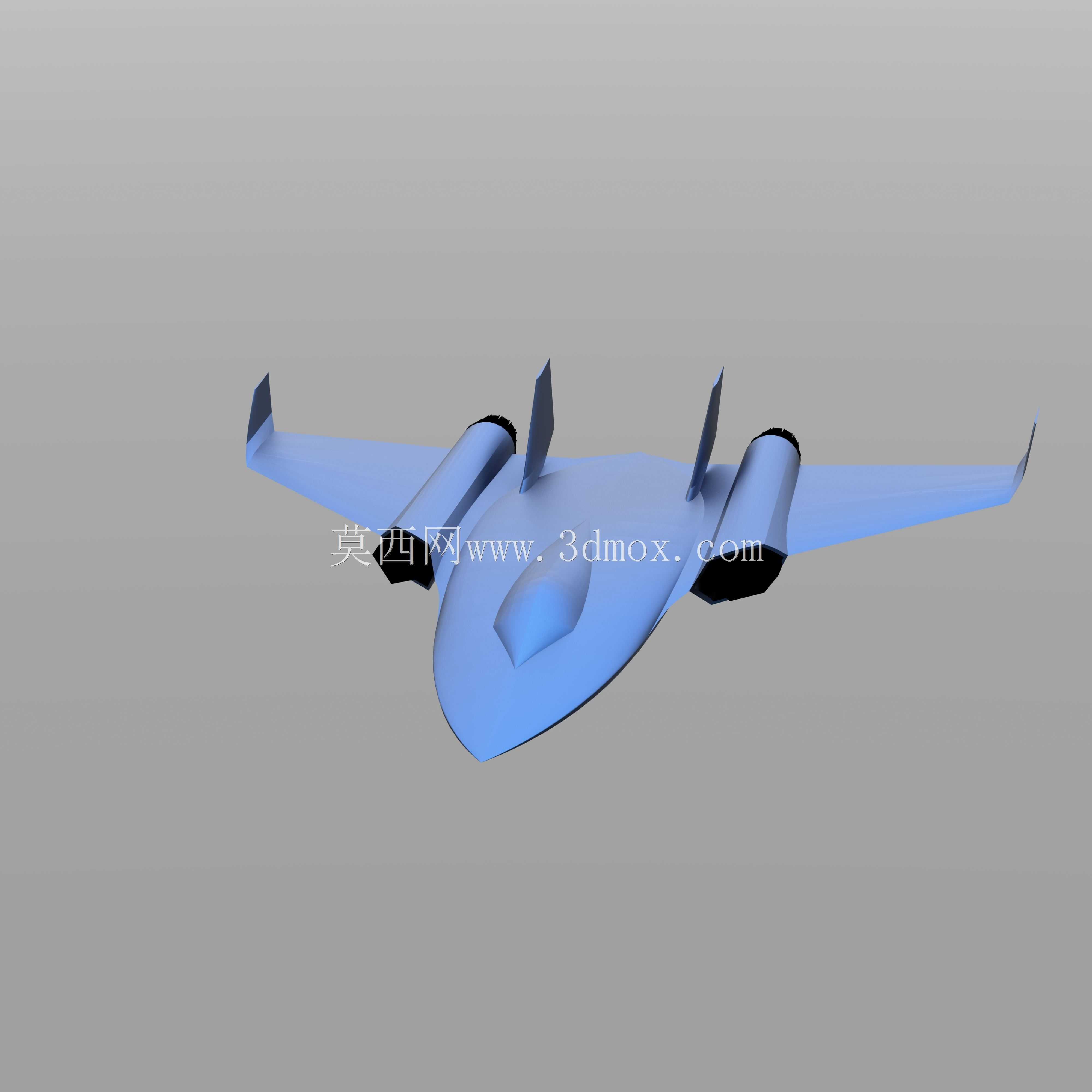

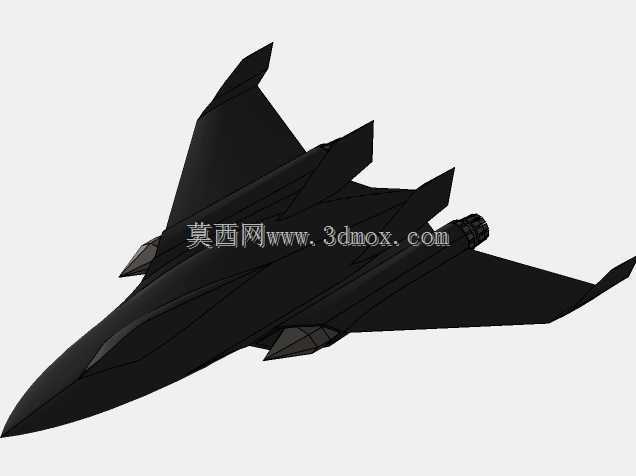

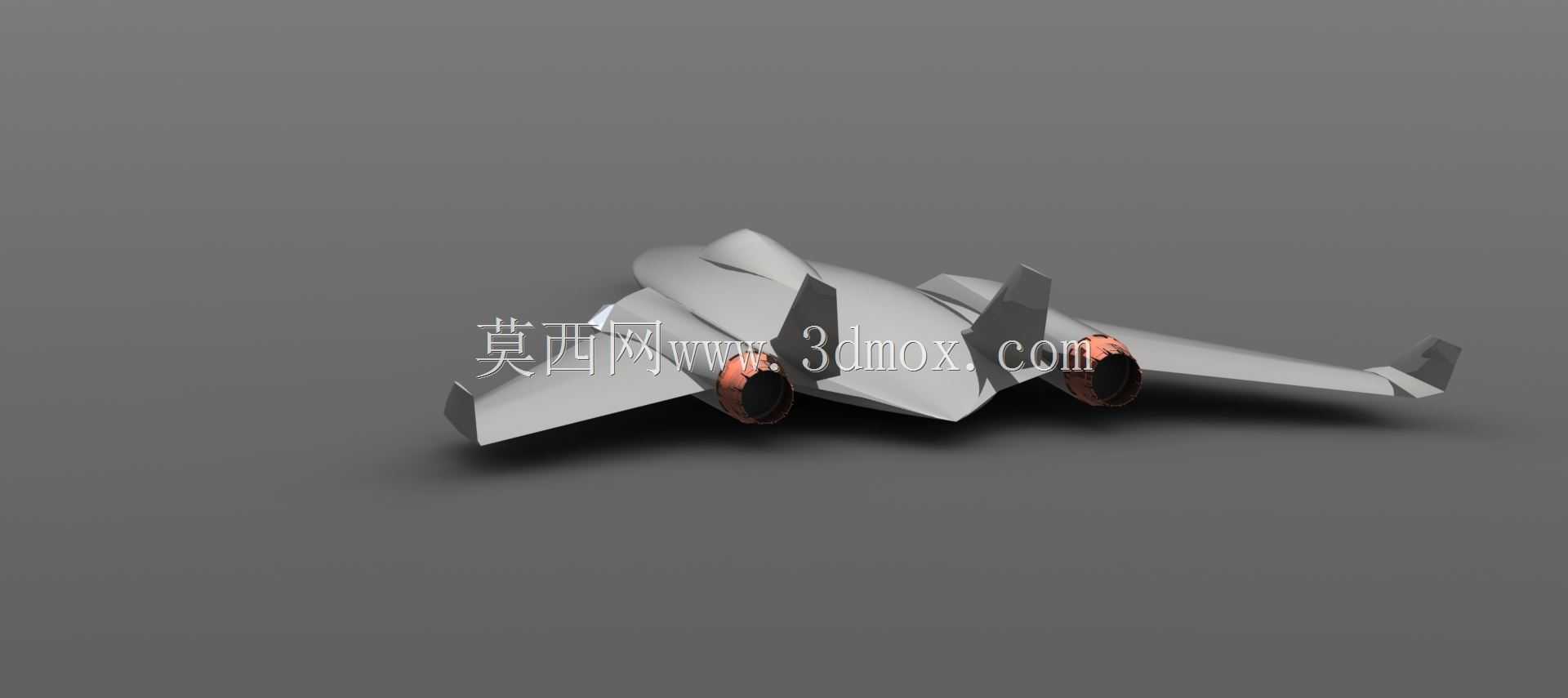

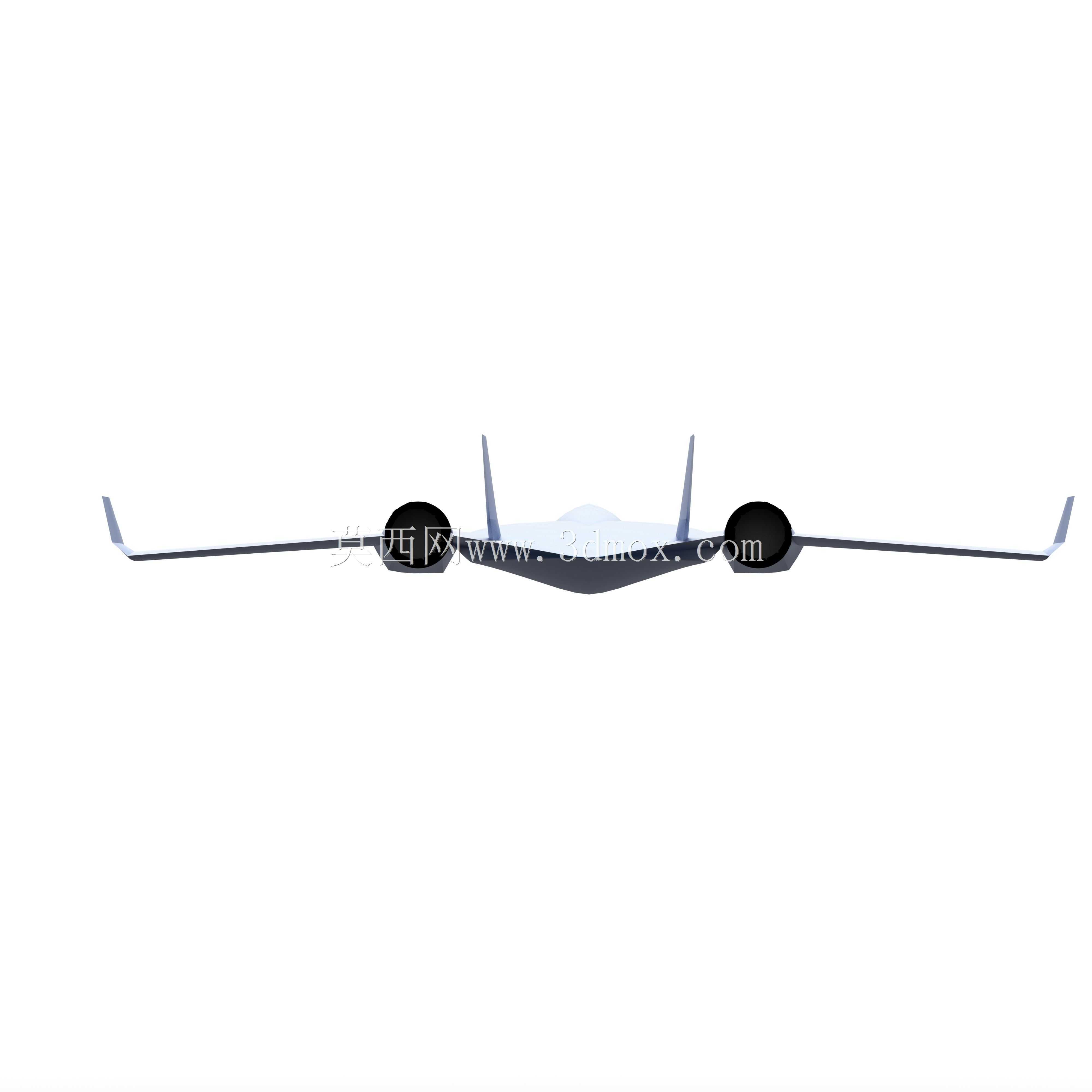

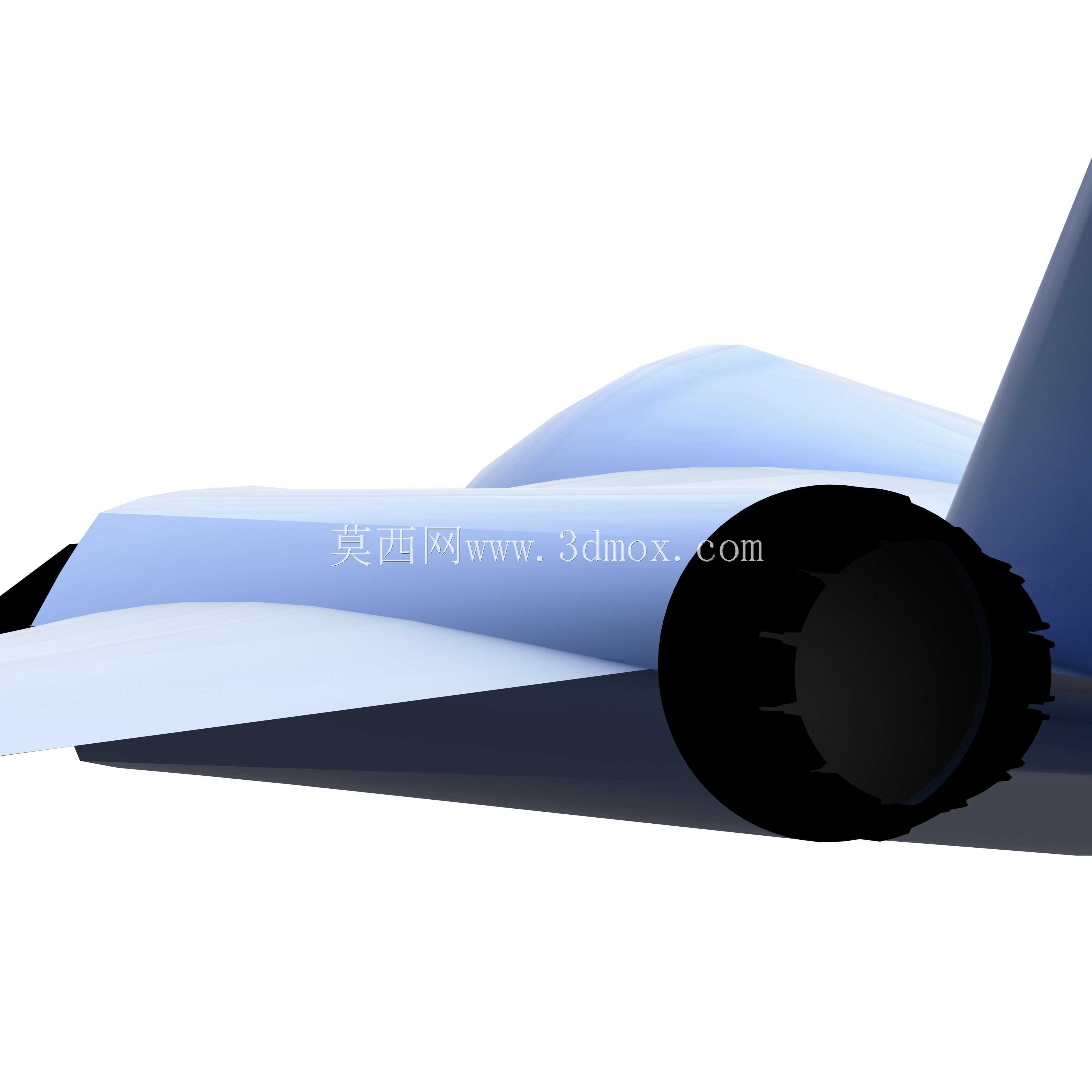

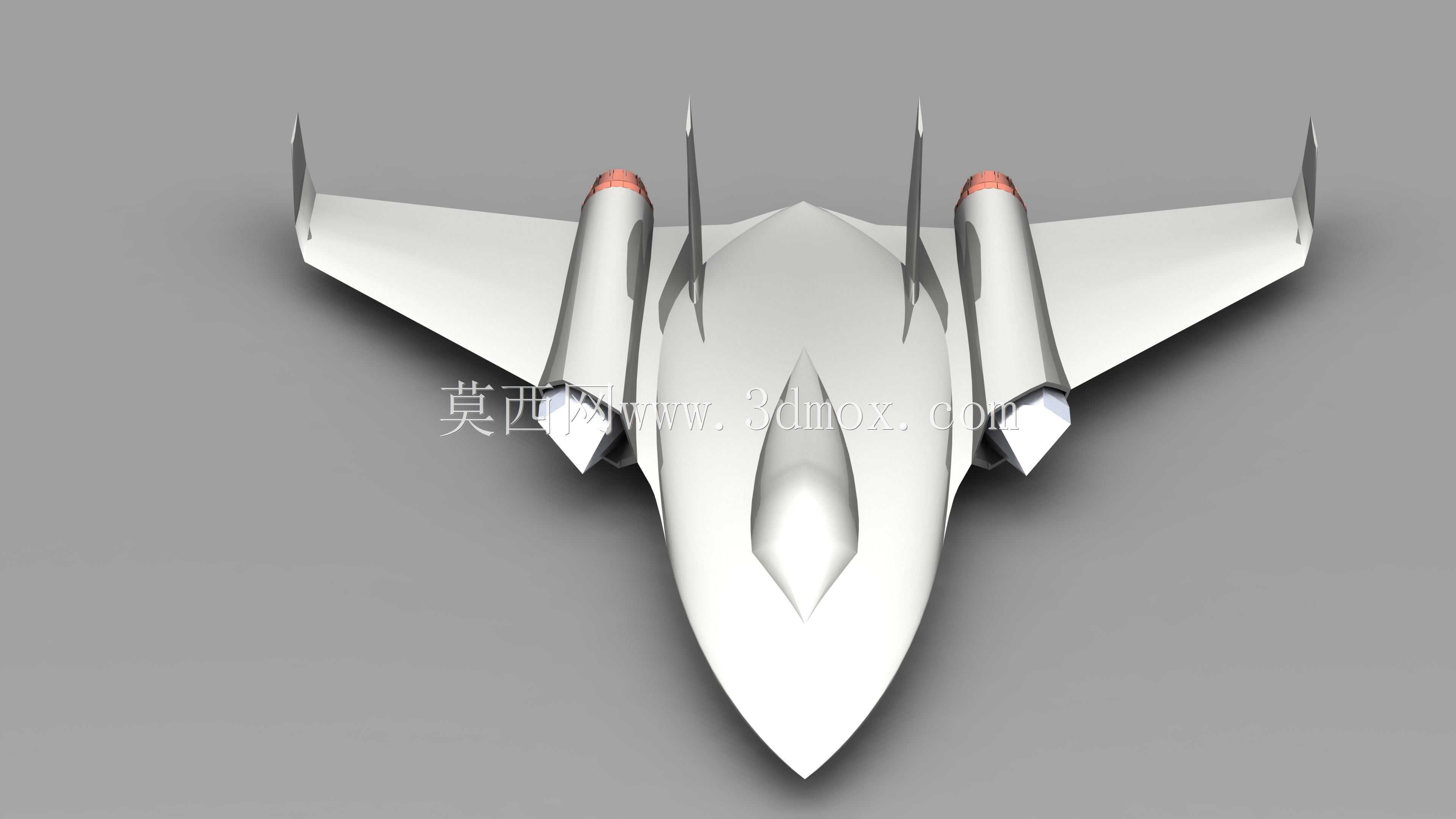

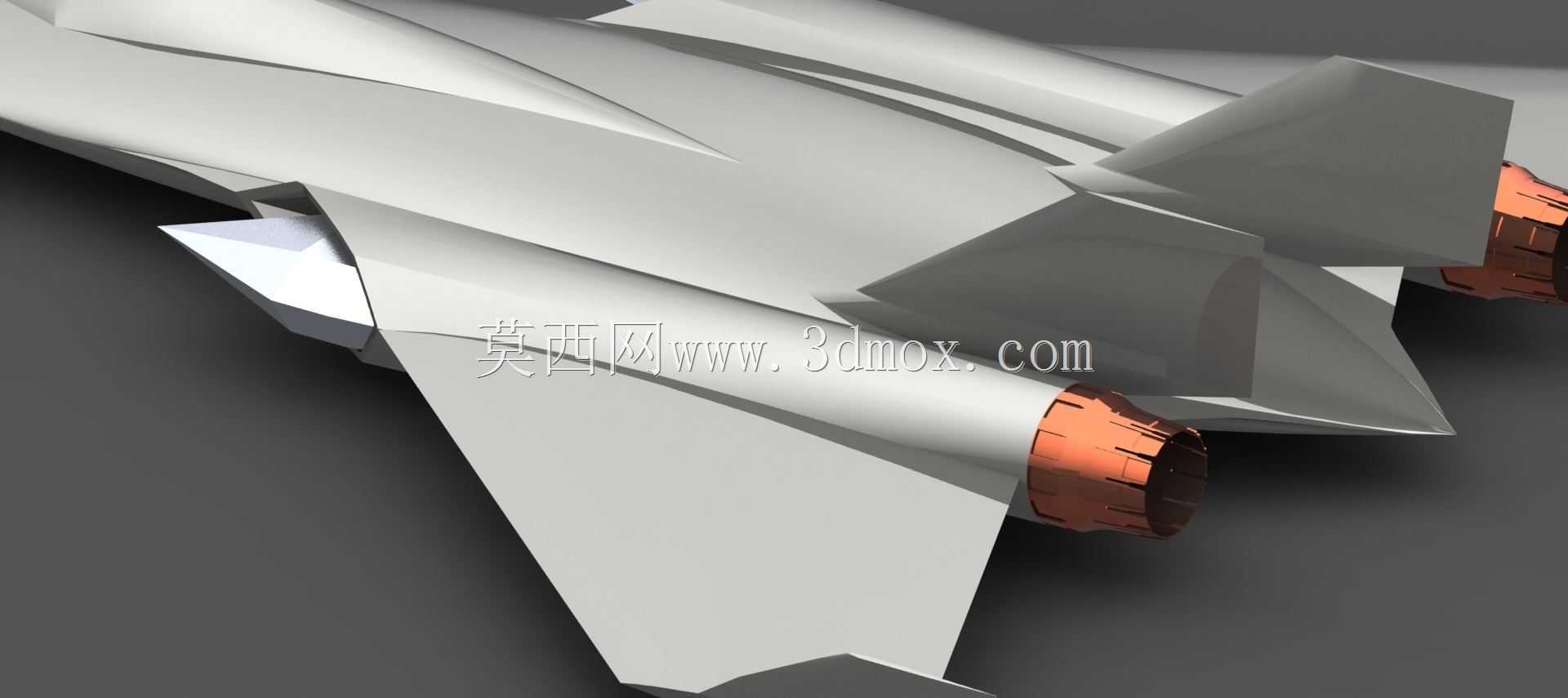

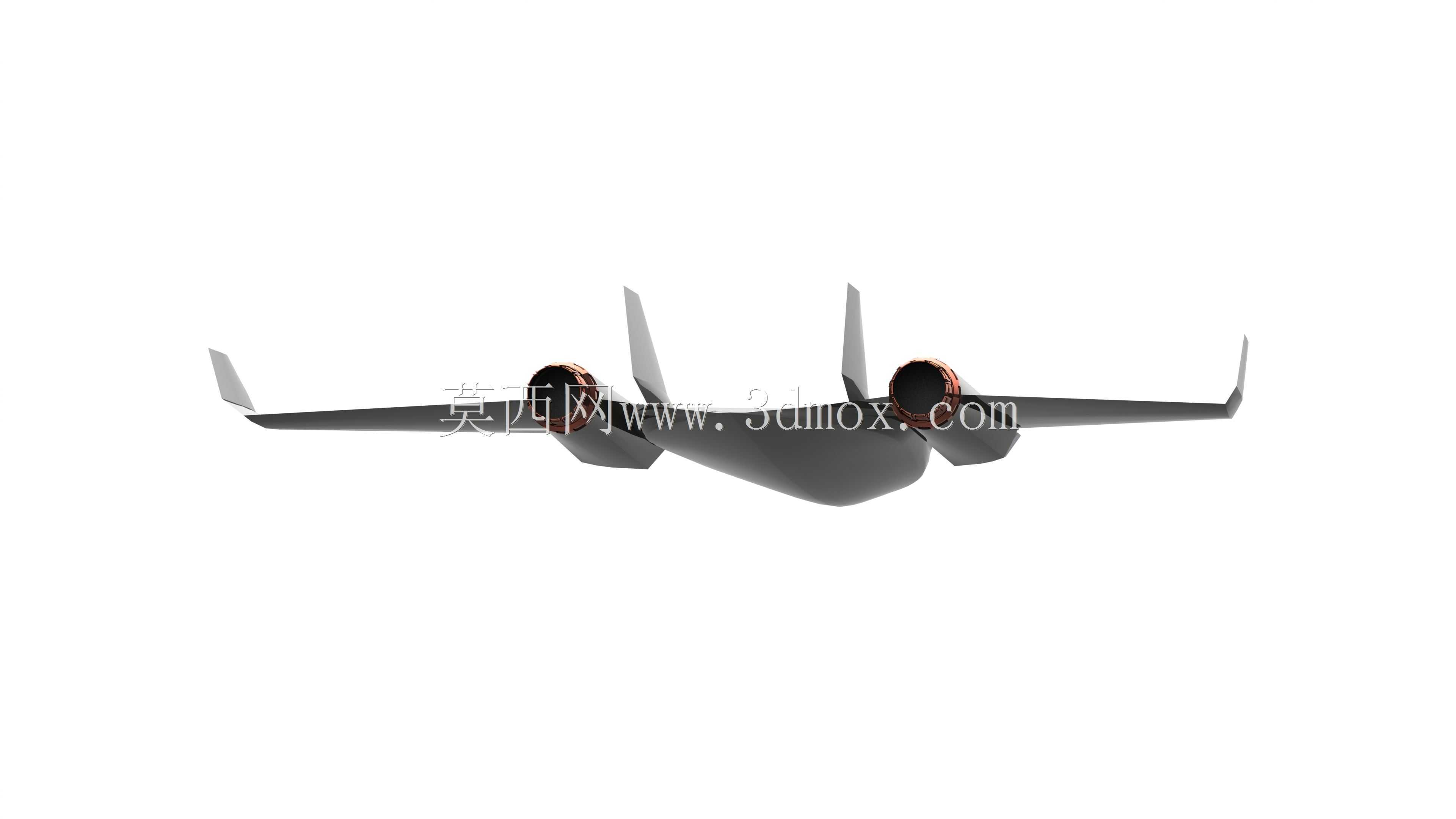

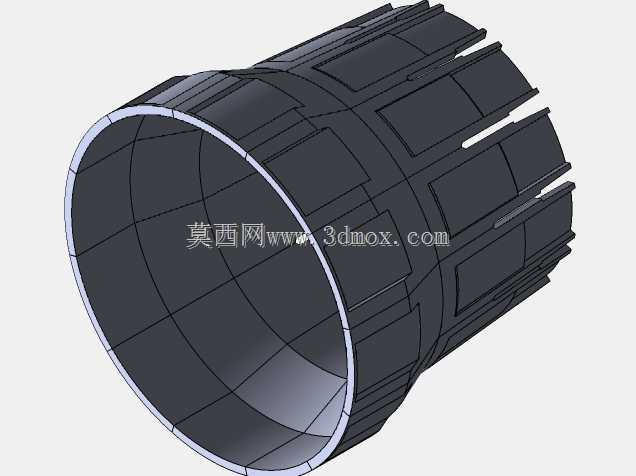

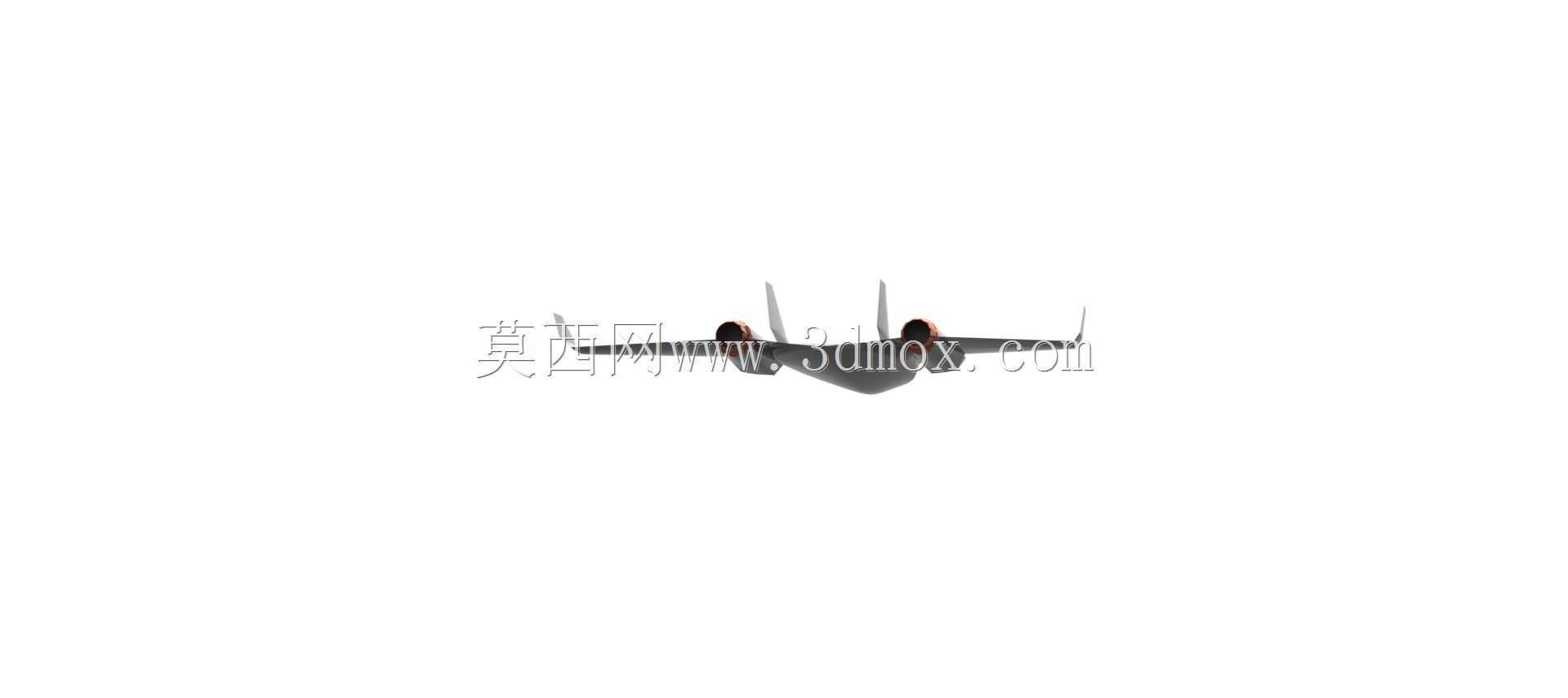

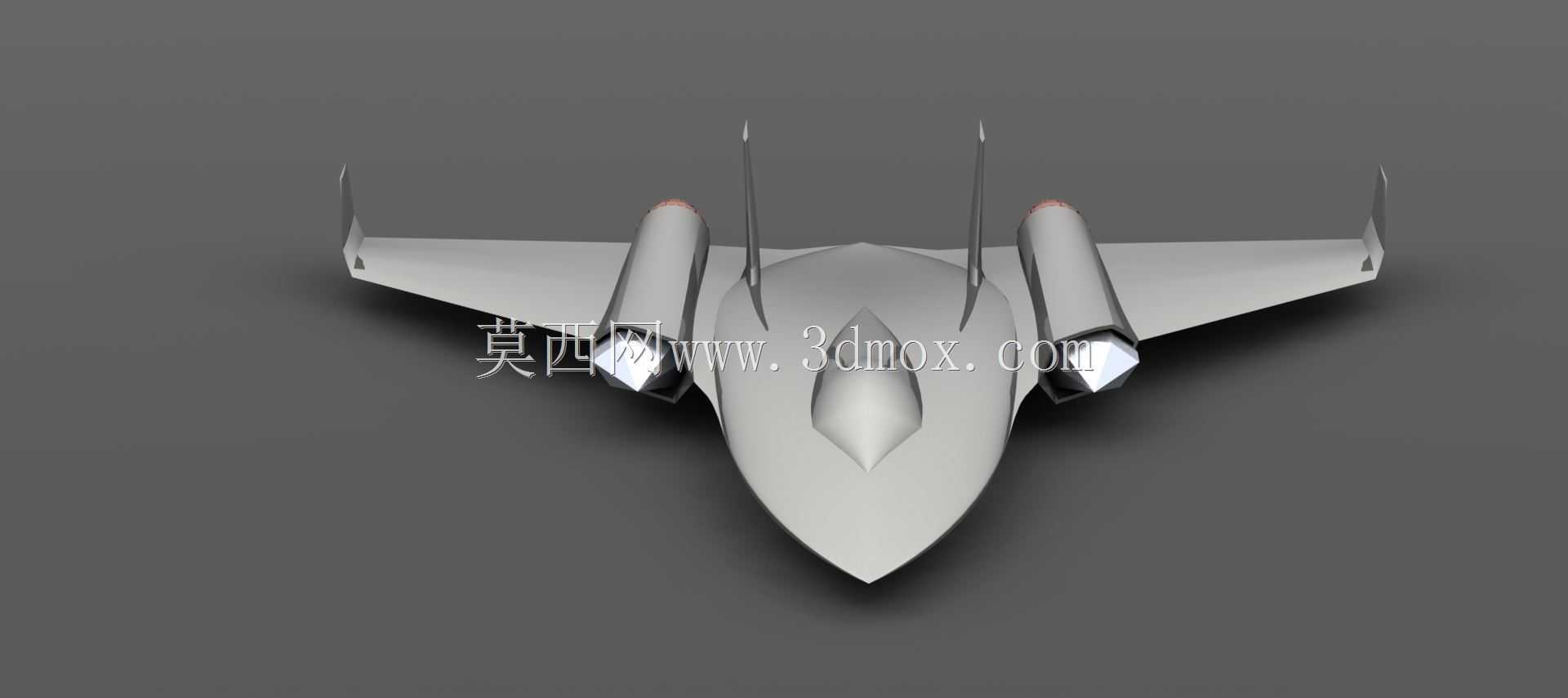

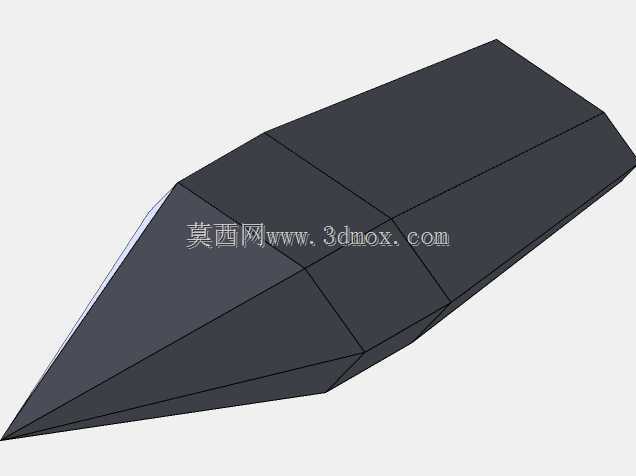

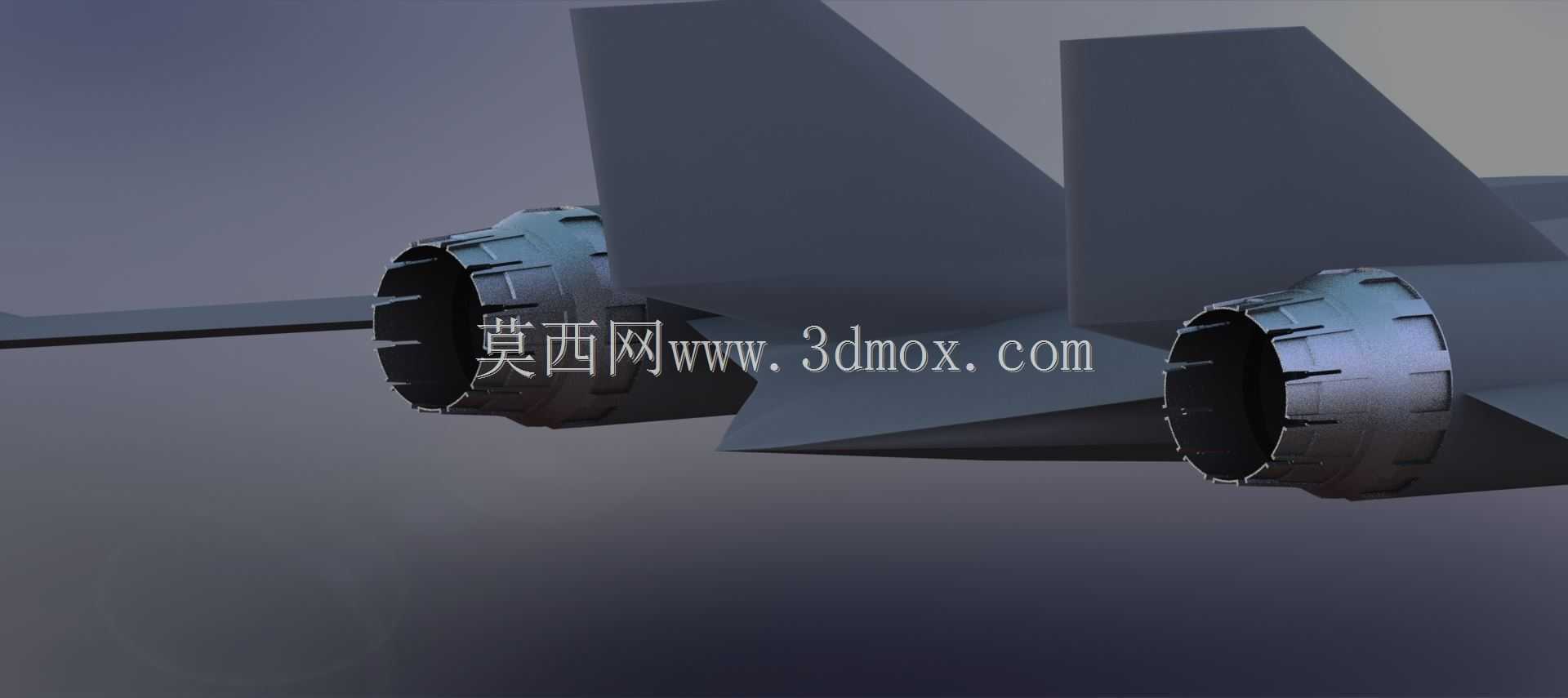

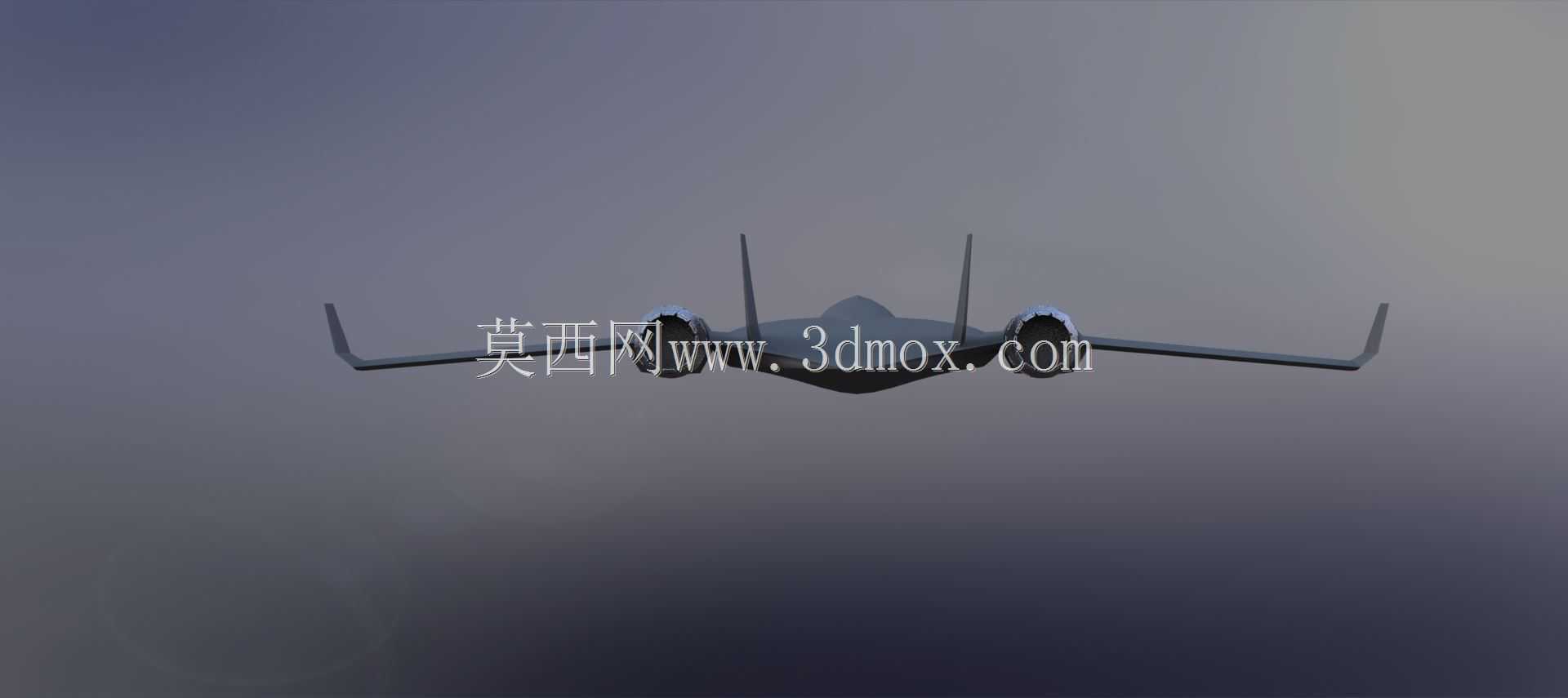

这款概念超音速侦察飞行器的三维结构设计，核心围绕高空高速突防侦察任务的实际需求展开，整体气动布局采用翼身融合的飞翼衍生构型，在保证结构强度的前提下尽可能压缩雷达反射截面积，适配前沿空域抵近侦察的任务场景。从结构设计逻辑来看，整机采用背负式进气道布局，进气口设置在机身上方，可有效规避地面雷达波的直射，同时配合大后掠角的翼面设计，降低高速飞行时的激波阻力，适配超音速巡航的飞行工况。机身主体采用扁平化截面设计，内部沿航向依次划分为航电设备舱、动力舱、任务载荷舱三个核心舱段，各舱段之间设置有承力隔框，隔框采用一体化铣削成型的结构形式，既能够承受超音速飞行时的气动载荷，也可以为舱内设备提供稳定的安装基准。翼面与机身采用一体化成型的连接结构，取消了传统的翼身对接接缝，既减少了雷达反射的缝隙结构，也降低了装配过程中的公差累积，翼面后缘设置有分段式操纵面，可在高速飞行时提供足够的航向与俯仰控制力矩，避免传统飞翼布局航向稳定性不足的问题。动力系统采用双发布局，两台发动机对称布置在机身两侧的发动机舱内，尾喷口采用扁平化修型设计，可在一定程度上降低红外辐射特征，同时尾喷口与机身尾部的整流结构平滑过渡，减少尾部的气流分离，降低飞行阻力。起落架采用前三点式收放结构，前起落架布置在航电舱下方，主起落架收纳在翼根内部的起落架舱内，收放机构采用连杆式驱动结构，在起降状态下可承受较大的着陆冲击载荷，巡航状态下完全收纳于机身内部，保证整机气动外形的连续性。任务载荷舱布置在机身中部重心位置，可根据任务需求换装光学侦察设备、电子信号侦察设备等不同载荷，舱门采用锯齿状接缝设计，兼顾结构密封性与隐身性能。从安装边界来看，整机翼展与机身长度的比例控制在1:2.2左右，可适配多数军用机场的机库停放尺寸，地面维护时的口盖均设置在机身下方与侧面，维护人员无需登高即可完成多数日常检查作业，适配前线机场的快速保障需求。在结构强度校核层面，整机的主承力结构采用钛合金与复合材料混合布局，翼面前缘等易受气流冲蚀的部位采用钛合金蒙皮，机身非承力部位采用碳纤维复合材料蒙皮，在保证结构强度满足3马赫飞行工况载荷要求的前提下，尽可能降低整机结构重量，提升航程与有效载荷能力。
