轻量化五英寸FPV竞速穿越机结构设计

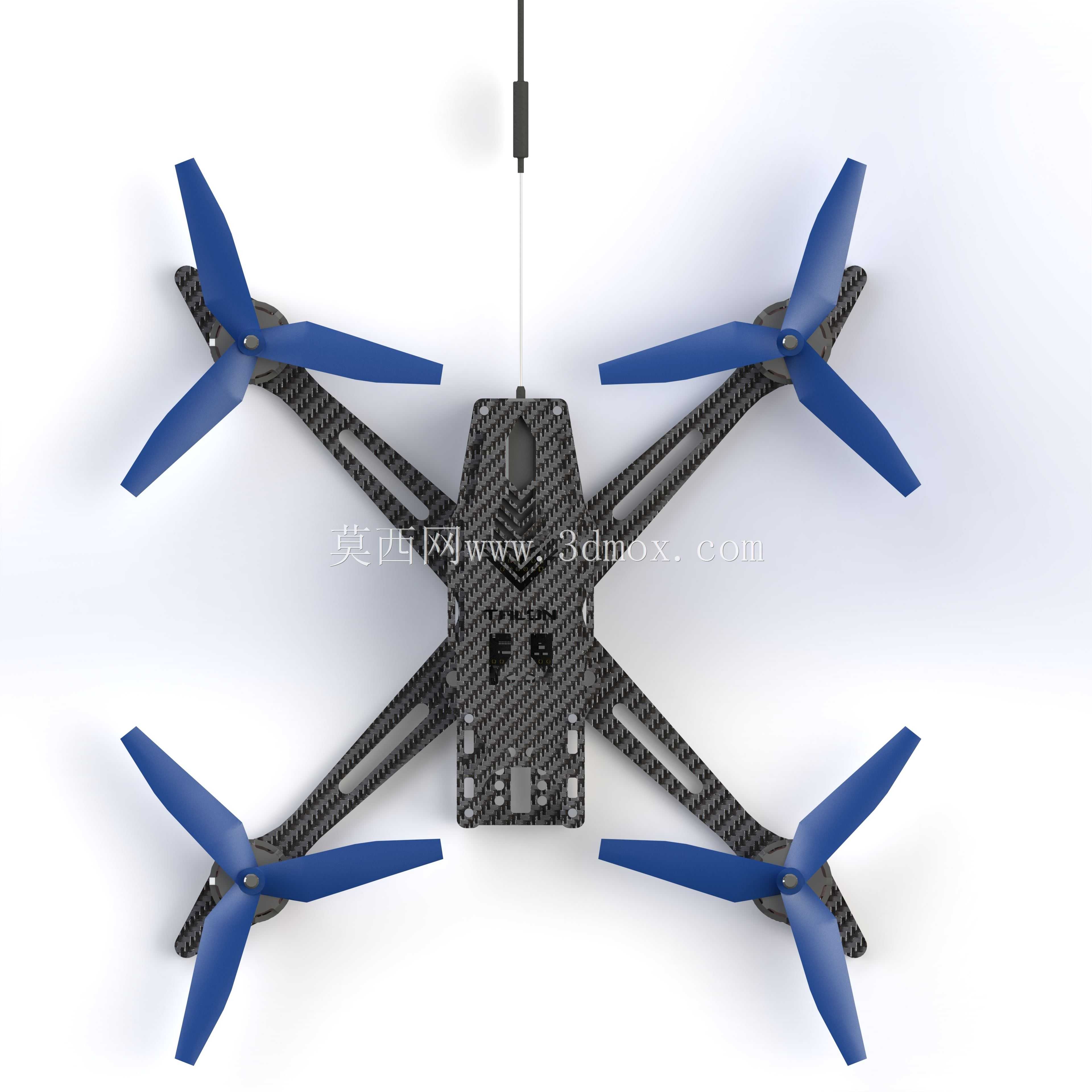

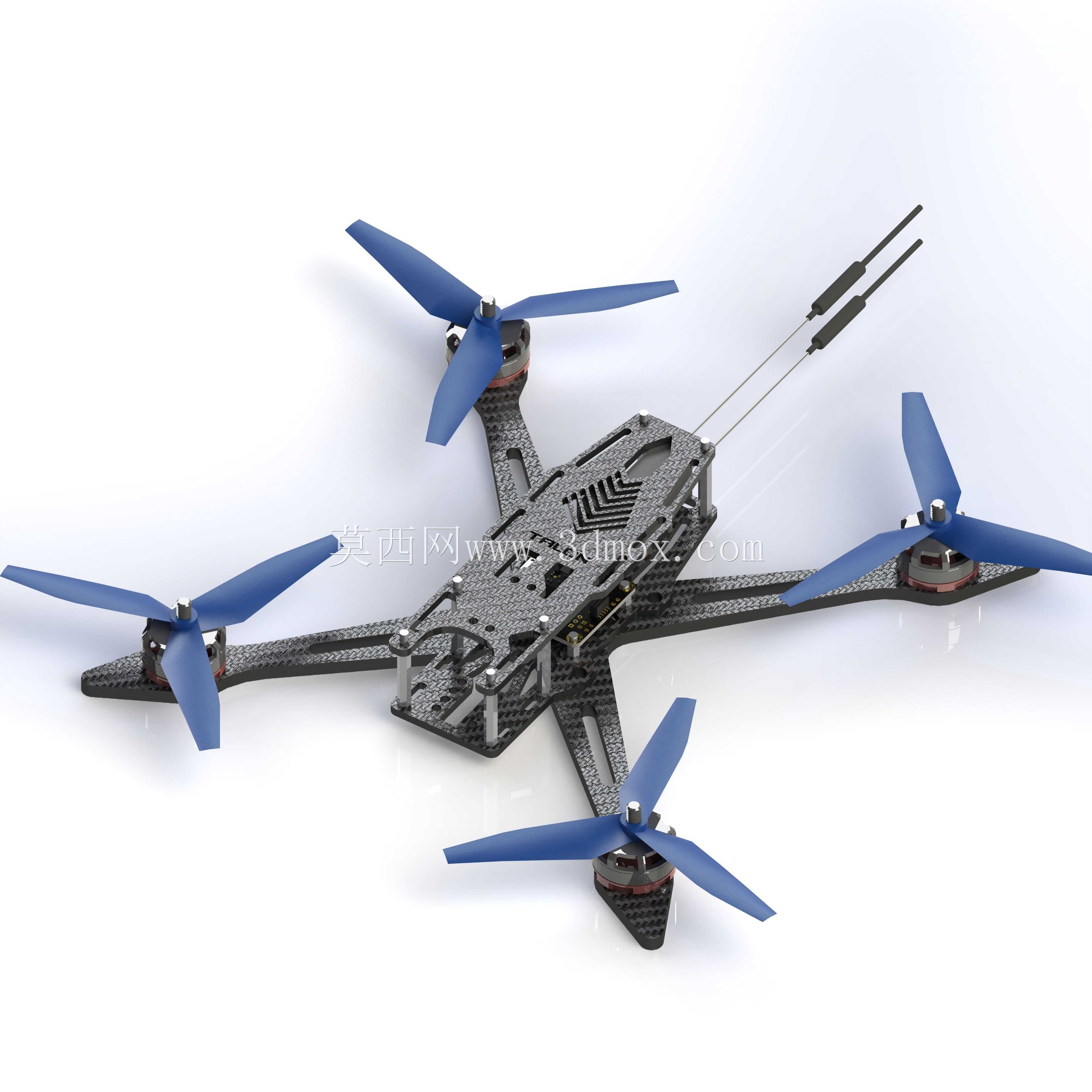

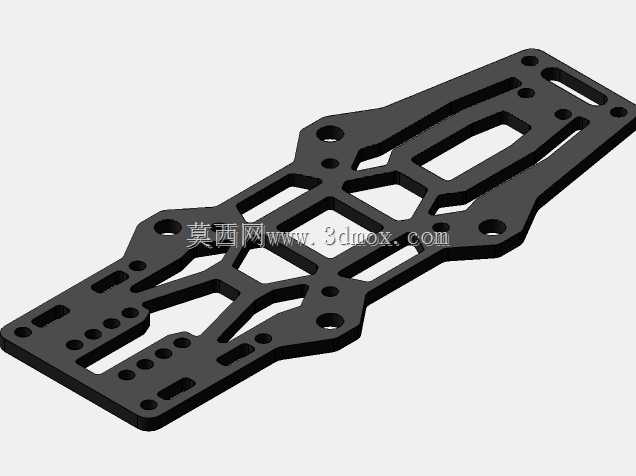

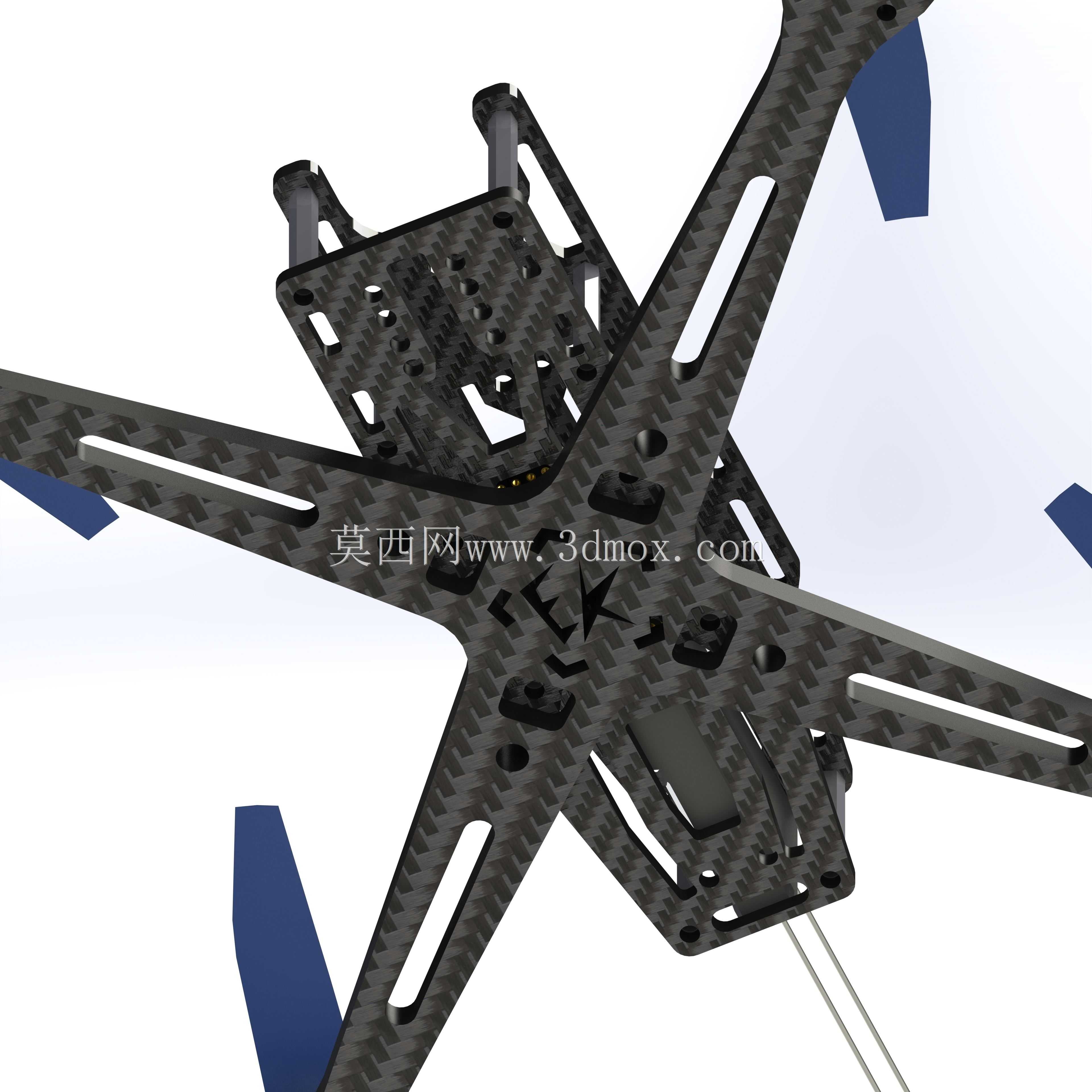

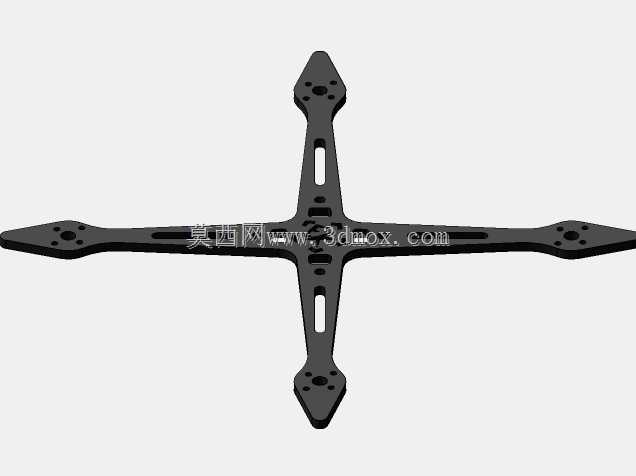

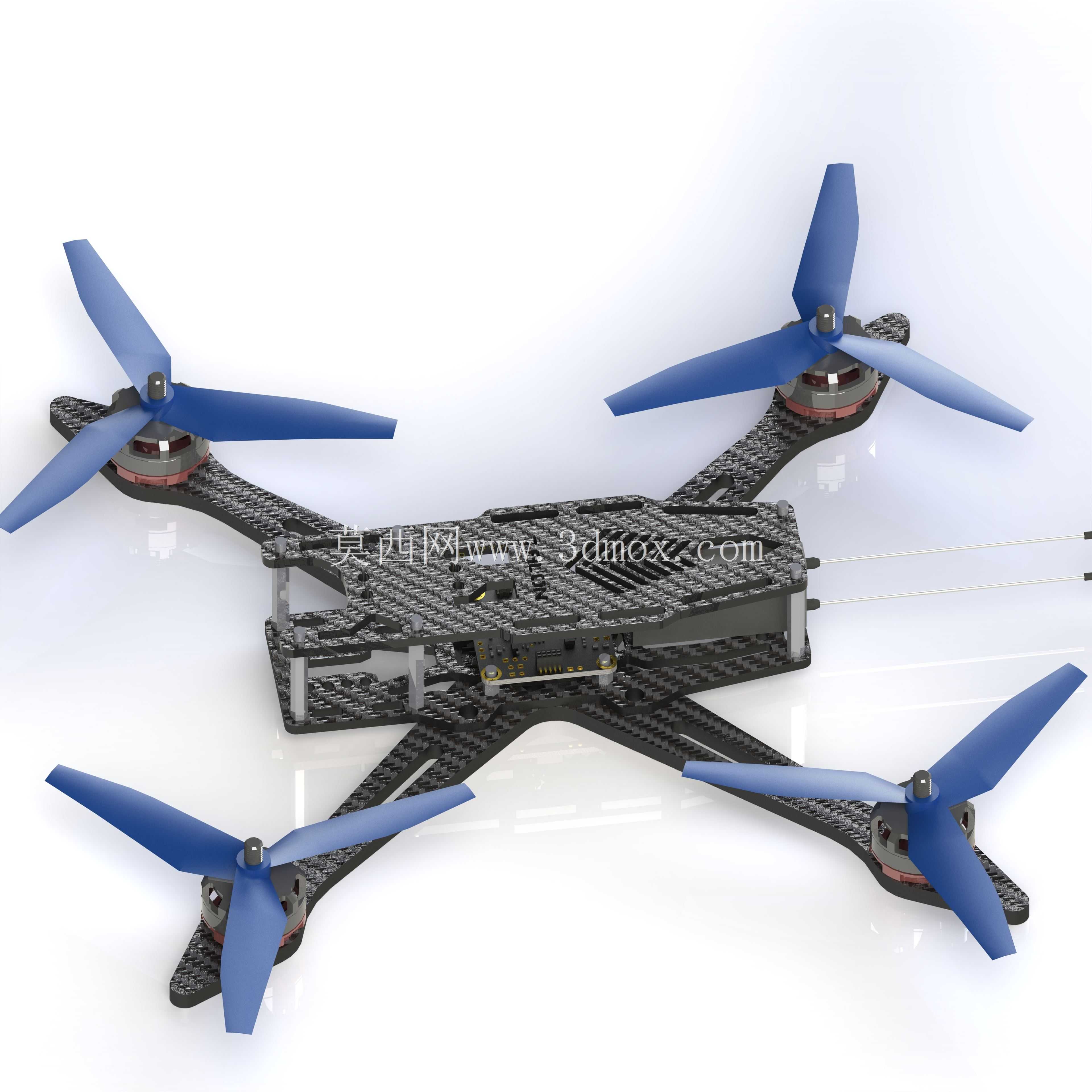

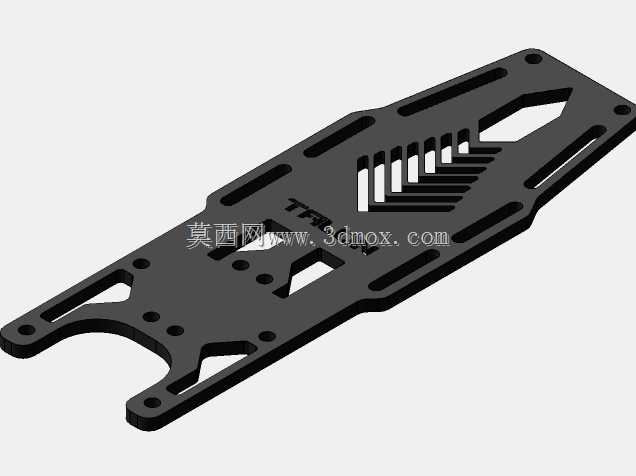

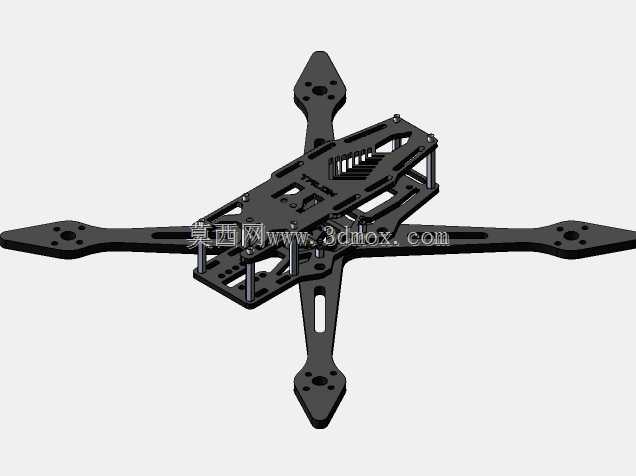

这款五英寸FPV四旋翼飞行器主要面向竞速穿越、户外自由飞行场景，同时可适配小范围场地航拍侦查、低空特技表演等使用需求，整机净重控制在123克，在同尺寸穿越机中具备突出的力量重量比优势，能够完成大角度翻滚、急停急转、高速穿障等复杂特技动作，满足专业飞手的竞速训练与赛事使用要求。在结构设计思路上，整机采用X型对称机架布局，机架主体选用碳纤维板材作为核心材质，兼顾结构强度与轻量化需求，机臂采用一体化延伸设计，减少拼接结构带来的重量冗余与连接松动风险，四个机臂末端预留标准化的电机安装孔位，孔位尺寸适配主流22系列无刷电机的安装规格，飞控、电调、图传、接收机等核心电子元件的安装区域集中在机架中心位置，通过分层堆叠的安装方式压缩整机竖向尺寸，降低飞行过程中的风阻影响。机架上所有安装孔均采用标准化尺寸设计，飞控安装孔适配主流30.5*30.5mm标准飞控安装间距，图传、摄像头的安装位置预留可调节固定位，能够根据飞手的使用习惯调整摄像头俯仰角度，满足不同飞行视角的需求。机臂末端的电机安装座做了加厚处理，能够抵消电机高速运转产生的振动，同时预留螺旋桨的安全转动间隙，避免桨叶转动过程中与机架结构发生剐蹭。整机的供电线路、信号线路均预留走线槽位，能够将线材规整嵌入机架内部，避免线材外露在飞行过程中被气流吹动产生晃动，同时减少线材对飞控传感器的信号干扰。尾部预留的天线安装座采用倾斜固定设计，能够让图传天线与接收机天线保持最佳信号发射接收角度，减少机身结构对信号的遮挡，提升飞行过程中的信号稳定性。起落部分未额外加装冗余起落架，依靠机臂末端的结构强度实现降落缓冲，进一步压缩整机重量，配合三叶螺旋桨的动力配置，能够实现极高的推重比，在满油门状态下可实现快速爬升与机动响应，整机的安装边界充分考虑了电子元件的散热需求，中心板区域预留镂空散热槽，能够让飞行过程中的气流直接穿过电调与飞控区域，带走元件工作产生的热量，避免长时间大动力飞行出现过热问题。
