定制长前叉Chopper风格摩托整车结构

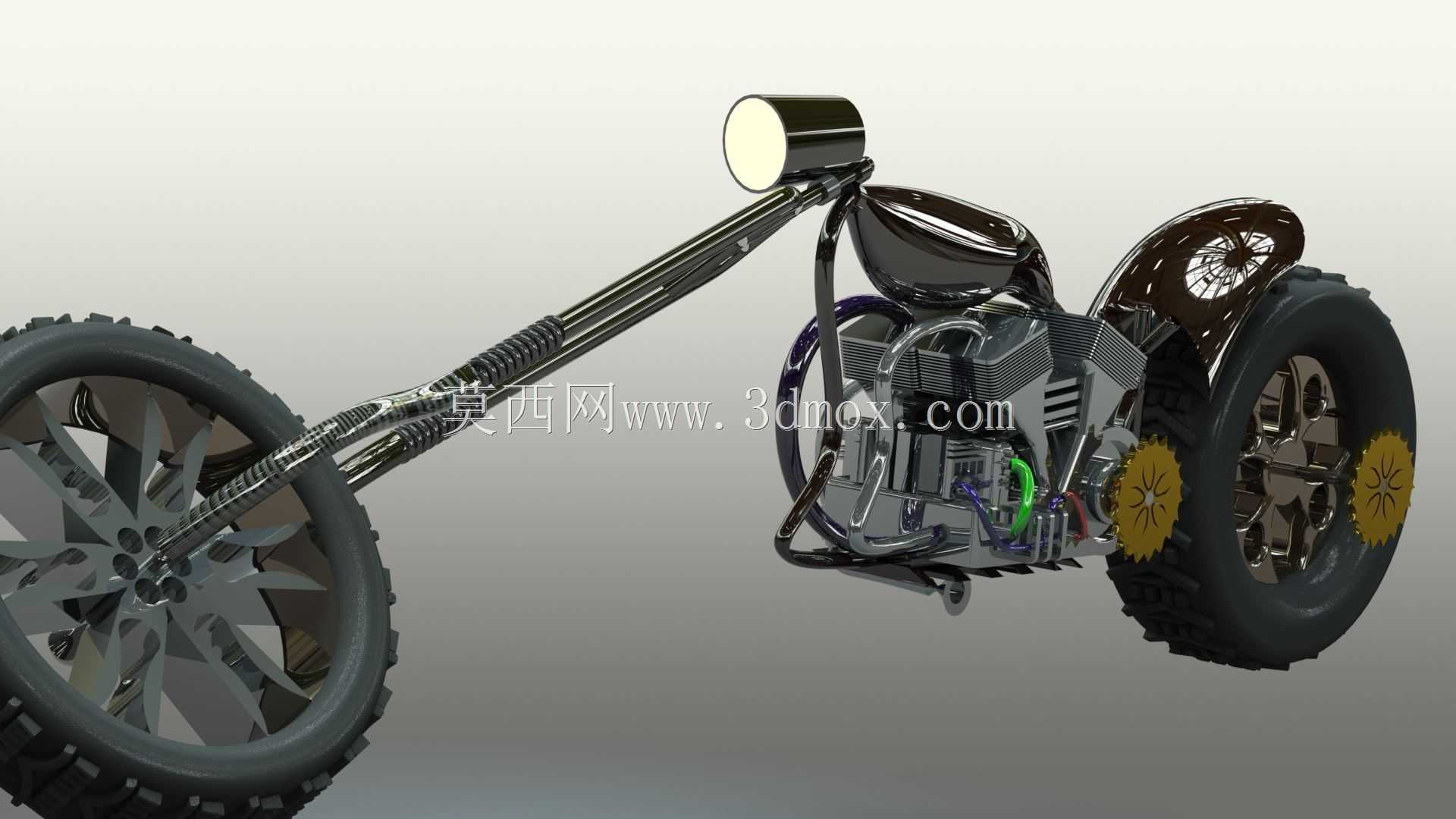

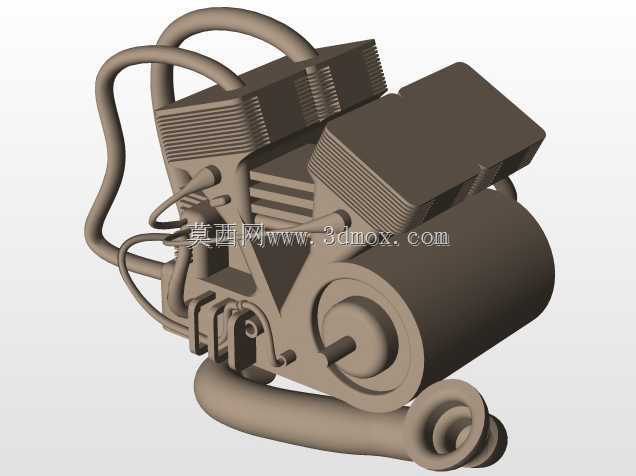

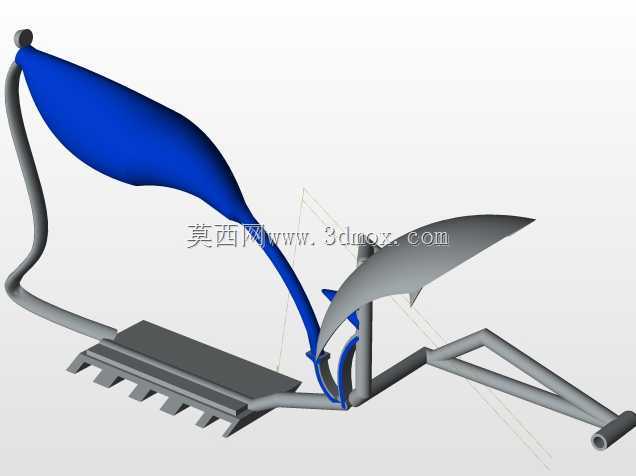

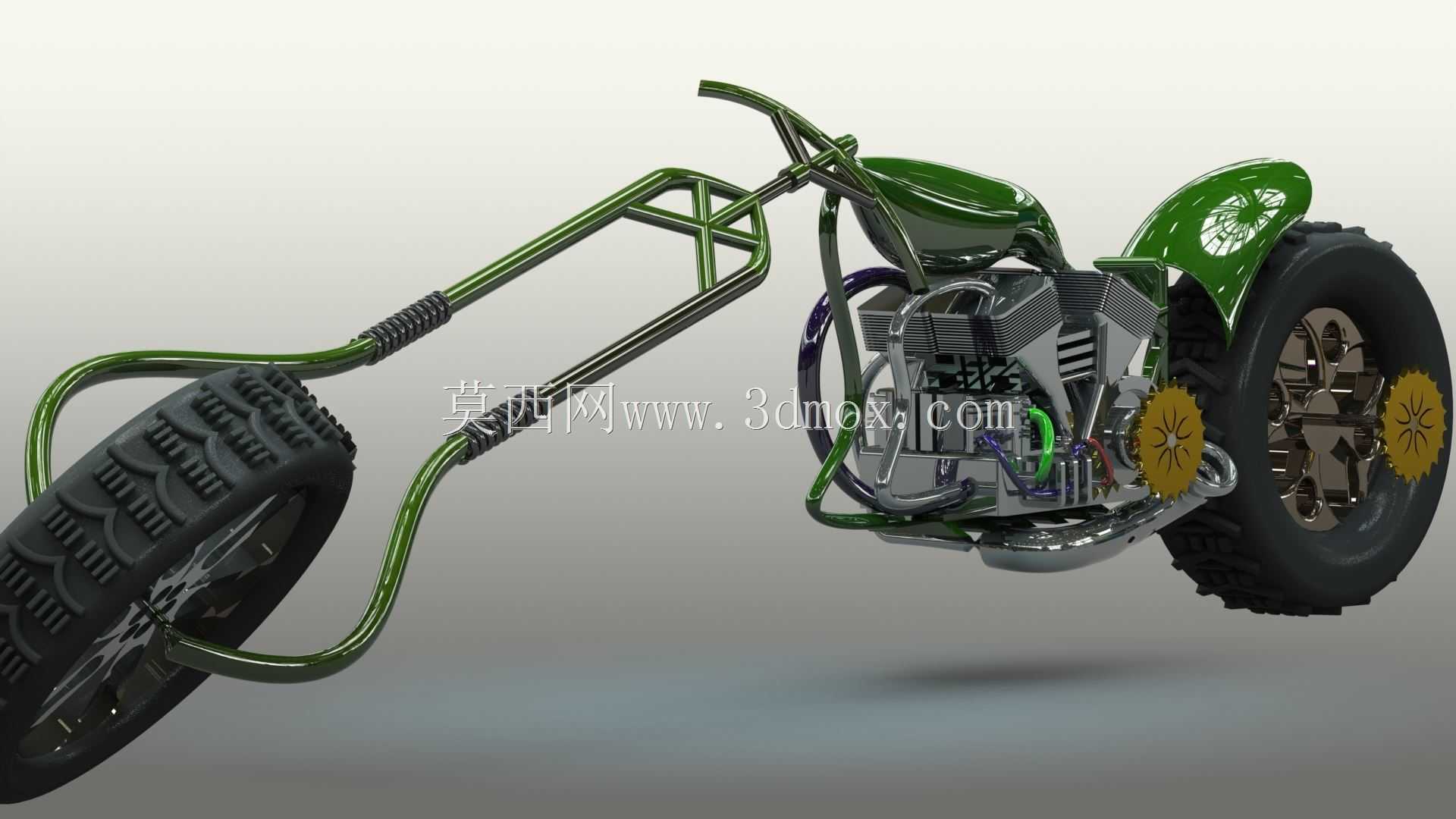

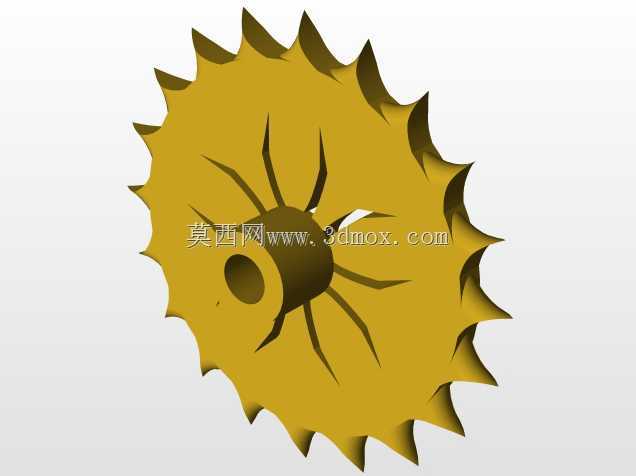

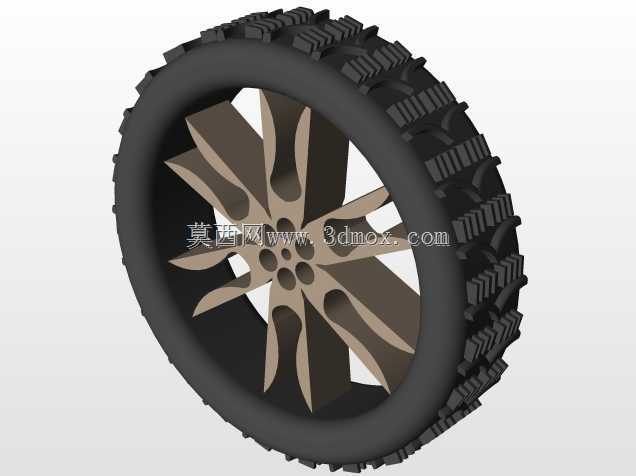

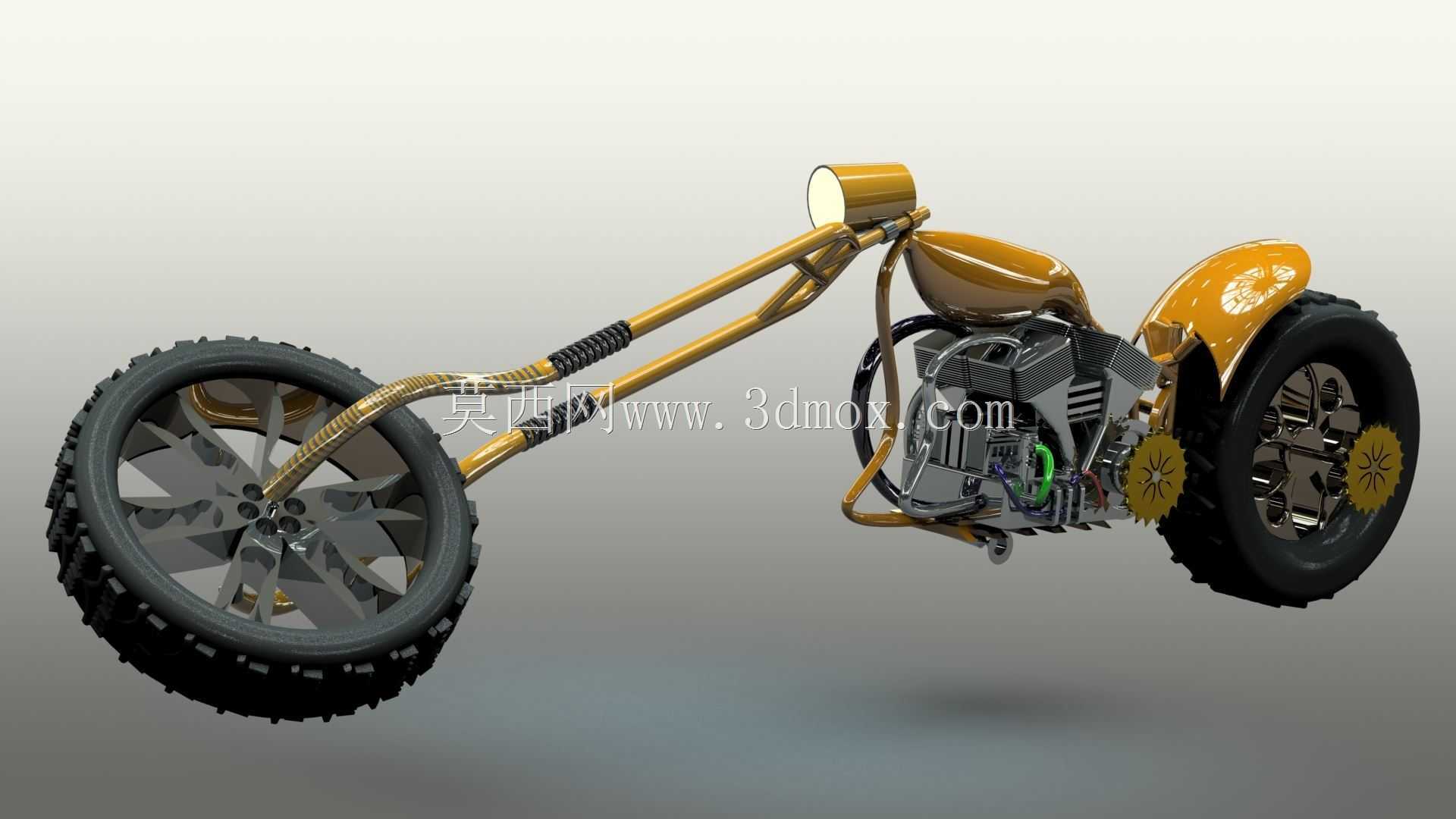

这款Chopper风格两轮机车的三维结构，核心面向定制机车改装、小众机车研发的结构验证场景，可直接用于改装方案的装配干涉校验、外观件开模前的结构匹配，也能作为机车设计教学的装配参考案例，帮助从业者理解定制长前叉机车的布局逻辑。从实际使用场景来看，这类车型主打休闲骑行、机车文化展示用途，并不适配高强度越野或者长途重载骑行场景，设计阶段就围绕低坐姿、长轴距的骑行姿态做了全链路的结构匹配。整车最突出的结构特征是加长的前叉总成，前叉段采用了双管梁式结构，中间预留了减震弹簧的安装位，转向节的倾角做了加大处理，相比常规量产街车，前伸量大幅增加，对应的轴距也被拉长，能在直线骑行时获得更稳定的拖拽感，匹配Chopper车型专属的骑行姿态。动力单元采用V型双缸发动机布局，发动机安装位直接与主车架的下管段刚性连接，周边预留了化油器、点火线路、散热管路的排布空间，后传动采用链条传动结构，后链轮与后轮轮毂的安装位做了同轴度匹配，后轮采用宽幅轮胎配置，轮毂为多辐条铸造结构，能在低趴骑行状态下提供足够的接地面积。油箱与后座采用了一体化的流线型包覆设计，外壳件做了曲面顺接处理，前大灯采用单圆灯结构，直接固定在前叉上联板位置，没有额外的大灯支架，简化了前端的结构复杂度。从安装边界来看，整车的宽度边界主要由后轮轮胎宽度、车把安装宽度决定，长度边界集中在前轮最前端到后挡泥板最后端的区间，高度边界则受座椅安装高度、车把安装高度控制，所有外露的管路、线路都沿着车架管梁做了内嵌式排布，避免骑行过程中与周边部件产生剐蹭。设计过程中优先保证了核心部件的装配合理性，前叉转向过程中不会与油箱、车架前端产生运动干涉，后轮跳动行程内，后链轮与链条的啮合间隙始终保持在合理区间，脚踏的安装位置匹配加长后的轴距，调整到了骑手腿部自然舒展的位置，不会因为前叉加长导致骑行姿态局促。
