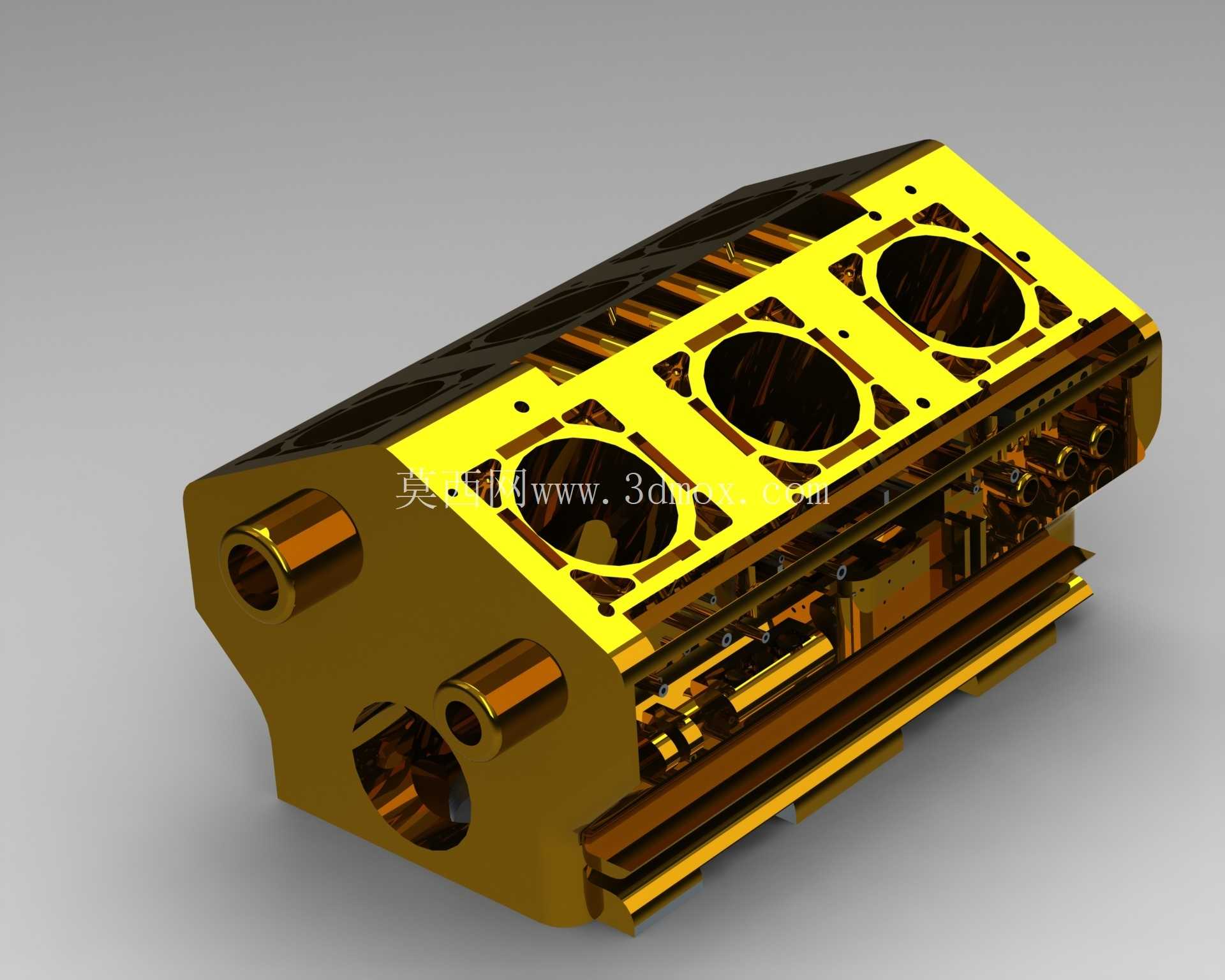

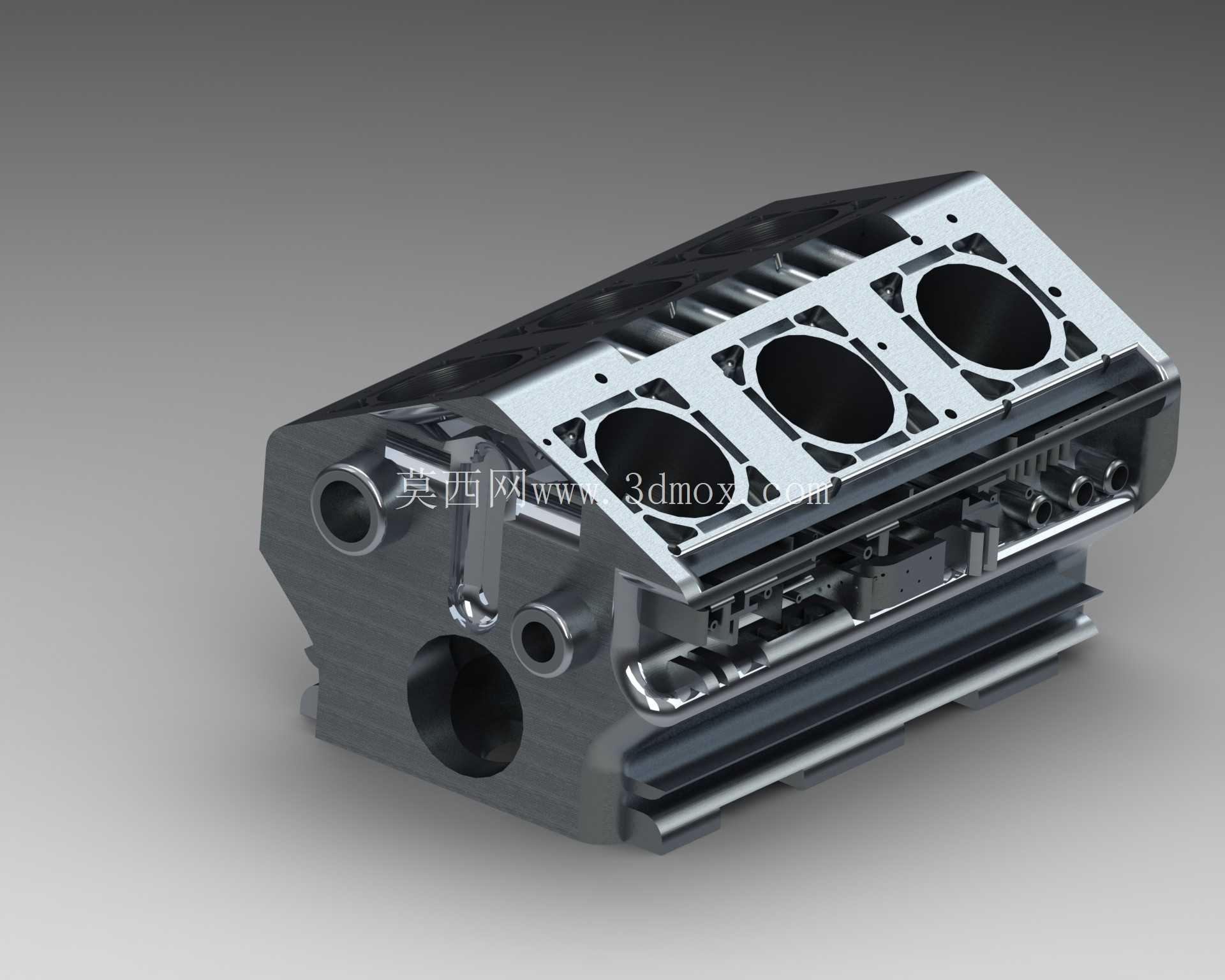

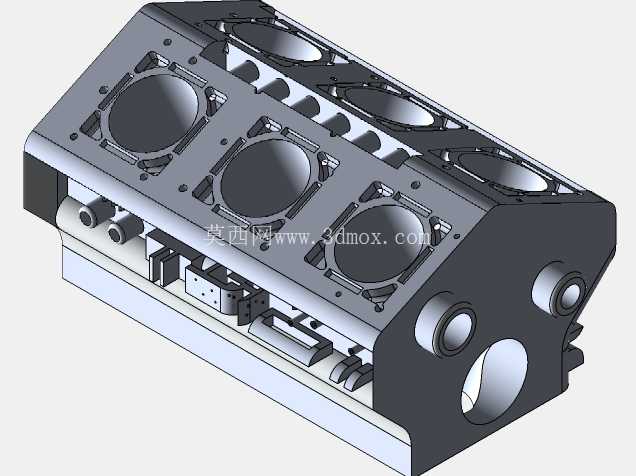

V型六缸发动机缸体精密结构设计

在乘用车动力总成、中小型工程机械动力单元的开发流程中，缸体作为整台内燃机的核心承载基体，其结构设计合理性直接决定了动力单元的运行可靠性、NVH表现与服役寿命。本次呈现的V6缸体结构，采用60°夹角V型布局，相比直列六缸结构能够缩短30%以上的整机轴向尺寸，为前置前驱车型的机舱布局留出更多冗余空间，同时也能适配部分轻型特种作业设备的紧凑型动力舱安装需求，避免动力单元与周边散热、进排气部件出现安装干涉。

从实际功能维度看，该缸体需要同时承担曲柄连杆机构的安装定位、冷却水道的密封导流、润滑油道的路径布设、外围附件的安装支撑多重作用。建模过程中首先完成了主轴承座的结构强化设计，在每道主轴承座两侧设置了加强筋结构，将曲轴运转过程中产生的爆发压力均匀传导至缸体整体侧壁，避免局部应力集中导致的主轴承座变形开裂，主轴承孔的同轴度公差在建模阶段就预留了后续机加工的工艺基准，确保曲轴安装后转动阻力处于合理区间。

V型布局的两侧缸筒采用等缸心距设计，缸筒外壁与缸体本体之间预留了足够的冷却水套空间，冷却水套采用纵向贯通式流道设计，能够保证冷却液从缸体下端进水口进入后，均匀流经每个缸筒的外周壁，带走活塞做功过程中传递到缸壁的热量，避免出现局部过热导致的缸筒变形、活塞拉缸等故障。在两侧缸列的夹角空间内，集成设计了挺柱安装孔与内部润滑油道，润滑油通过缸体主油道分流后，能够直接输送到凸轮轴轴承、挺柱工作面、主轴承等需要压力润滑的摩擦副位置，减少外部管路的布设，降低润滑油路泄漏的风险。

安装边界层面，缸体下端面预留了与油底壳连接的密封法兰面，法兰面设置了连续的密封胶槽与均匀分布的螺栓孔，能够保证油底壳安装后的密封可靠性，防止机油泄漏；缸体前端面预留了正时机构、水泵、机油泵的安装定位止口与螺栓孔位，后端面则设计了与变速箱连接的定位销孔与连接法兰，保证动力输出的同轴度；缸体两侧的侧壁上预留了发动机悬置的安装凸台，凸台位置经过重心匹配计算，能够保证动力总成安装后的受力平衡，降低整车运行过程中的振动传递。

建模过程中对缸体的壁厚进行了差异化设计，在主轴承座、缸筒周围、螺栓凸台等受力较大的区域适当增加壁厚，在非受力的侧壁区域采用局部减重结构，在保证整体结构刚度满足爆发压力要求的前提下，尽可能降低缸体自身重量，实现动力单元的轻量化目标。同时所有的油道、水道路径都做了圆角过渡处理，避免流体在拐角处出现流动阻力增大、局部气蚀的问题，所有的安装孔位都设置了对应的倒角，方便后续装配过程中螺栓、零部件的导入，减少装配卡滞的概率。

在实际工程应用中，这类V6缸体结构多用于大排量乘用车、轻型商用车辆以及小型发电机组的动力单元，其V型布局的先天平衡性能够抵消大部分一阶、二阶往复惯性力，相比直列四缸机型拥有更好的运转平顺性，在中高转速区间的振动与噪音表现更优，能够为配套设备提供更稳定的动力输出。建模阶段充分考虑了铸造工艺的可行性，所有的结构转角都设置了符合铸造要求的铸造圆角，避免铸造过程中出现应力集中、冷隔、缩松等铸造缺陷，同时对需要后续机加工的面都预留了合理的加工余量，保证后续机加工工序能够顺利完成，不需要额外的补焊、打磨等返工工序。
