固定翼长航时多挂载无人飞行器结构

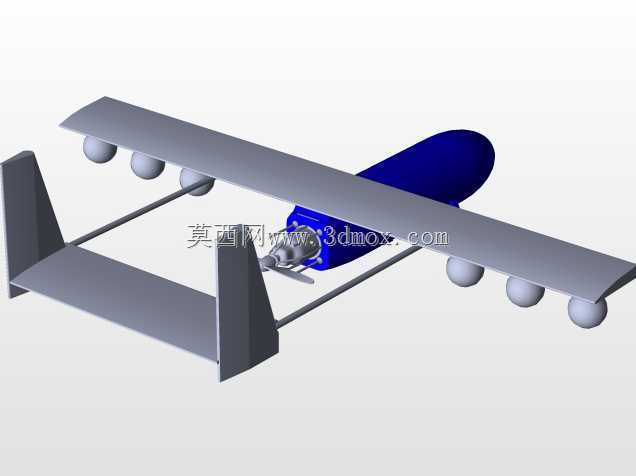

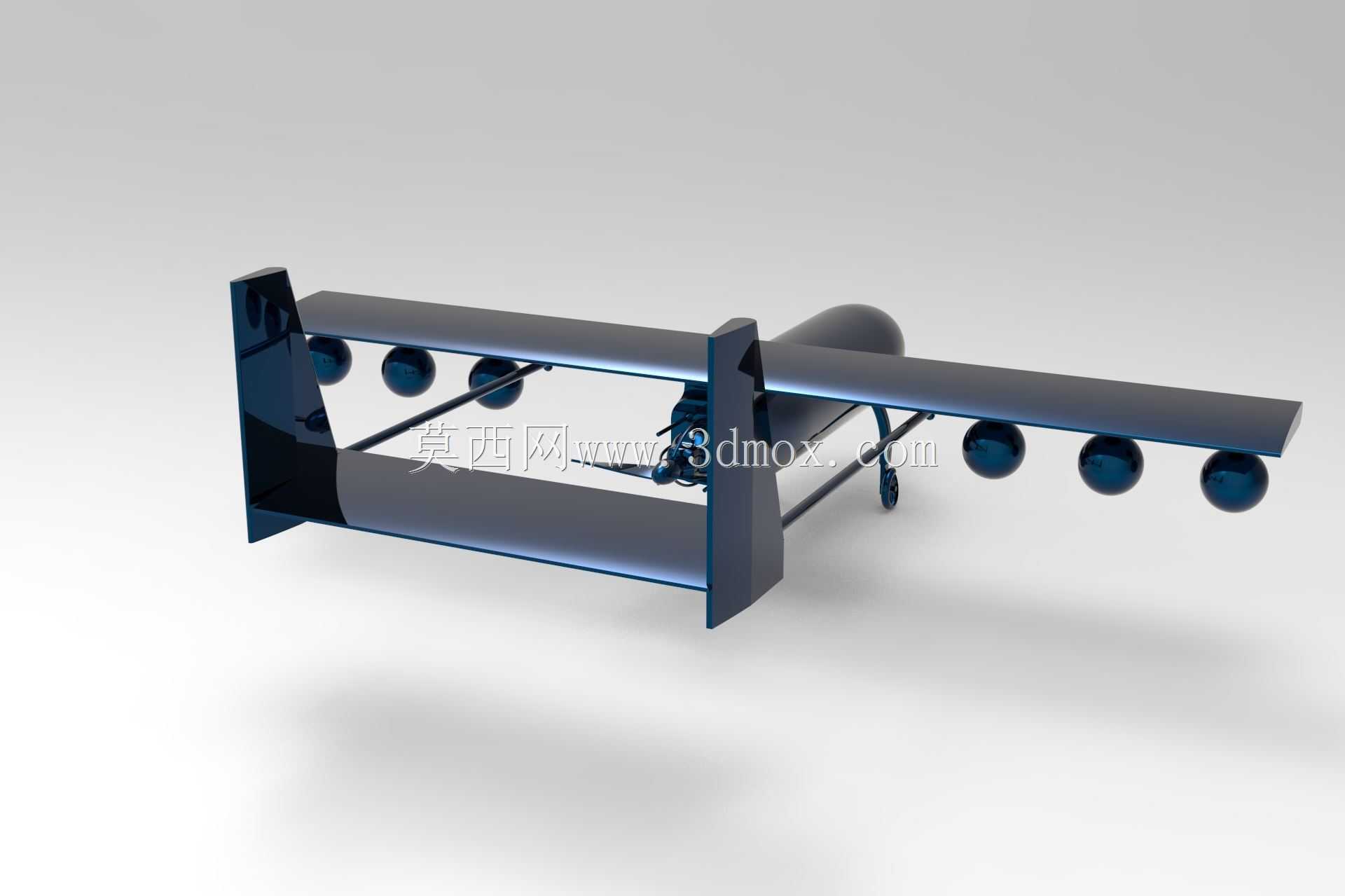

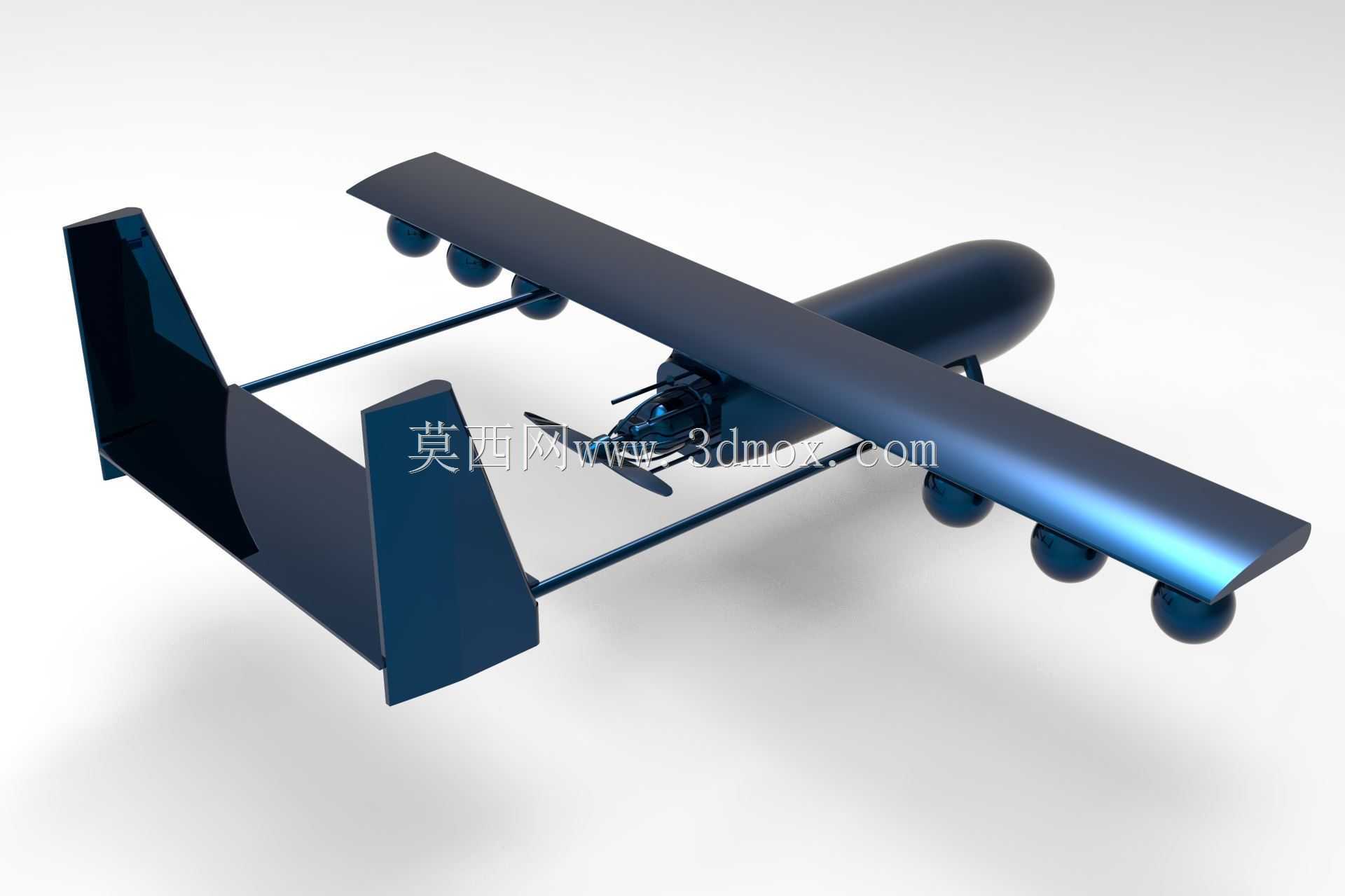

这款固定翼无人飞行器的结构设计，核心围绕低空长航时作业场景展开，适配边境巡检、农林航测、应急灾情探查等多类实际作业需求，整体布局采用上单翼双尾撑常规构型，相较于飞翼布局拥有更优的低速稳定性，作业过程中对飞控系统的姿态修正冗余度更高，更适合非铺装场地的简易起降需求。从结构设计逻辑来看，上单翼布局将主翼布置于机身顶部，既可以给机身下部留出充足的任务载荷挂载空间，避免机翼结构遮挡任务设备的探测视角，同时也能降低起降过程中地面杂物对机翼前缘的磕碰损伤概率，配合双尾撑连接的双垂尾结构，不需要在机身尾部延伸过长的尾撑杆，能有效压缩整机尾部结构重量，将更多重量配额留给动力系统与任务载荷。机翼下方设置的六个挂载点，可根据作业场景灵活更换不同载荷模块，执行航测任务时可挂载多光谱相机与差分GPS模块，执行巡检任务时可更换可见光与红外双光吊舱，执行应急通信保障任务时也可挂载小型通信中继设备，挂载接口采用统一的快卸结构，现场更换载荷不需要额外调整整机重心配平，适配外场无专业工装的快速转场需求。动力系统采用翼下分布式布置的多旋翼动力单元，配合主翼的升力结构，既可以实现垂直起降不需要专用跑道，也能在平飞阶段依靠主翼升力降低动力功耗，大幅提升续航时长，相较于纯多旋翼无人机，同等起飞重量下作业半径可提升三倍以上。整机外形尺寸适配轻型转运车辆的货箱边界，拆解后机翼、尾撑、机身可分模块收纳，不需要大型吊装设备即可完成外场组装，尾翼采用垂直双垂尾加平尾的安定面结构，侧风环境下的航向稳定性更优，可适应六级风条件下的正常作业起降。机身头部的椭球形整流罩内部预留航电设备舱空间，可容纳飞控板、数传电台、电池组与导航模块，整流罩采用快拆卡扣设计，外场检修航电设备时不需要拆解机身主体结构，维护效率更高。机翼与尾撑的连接部位采用定位销加锁紧螺栓的组合结构，装配重复定位精度控制在0.2mm以内，多次拆装后不会影响机翼安装角，避免出现气动效率下降的问题。起落架采用简易滑橇式结构，配合垂直起降功能，可在草地、砂石地、平整屋顶等多种复杂地形完成起降，不需要额外配置起落架收放机构，进一步降低结构复杂度与故障概率。
