跨场景多用途X型四旋翼飞行器结构设计

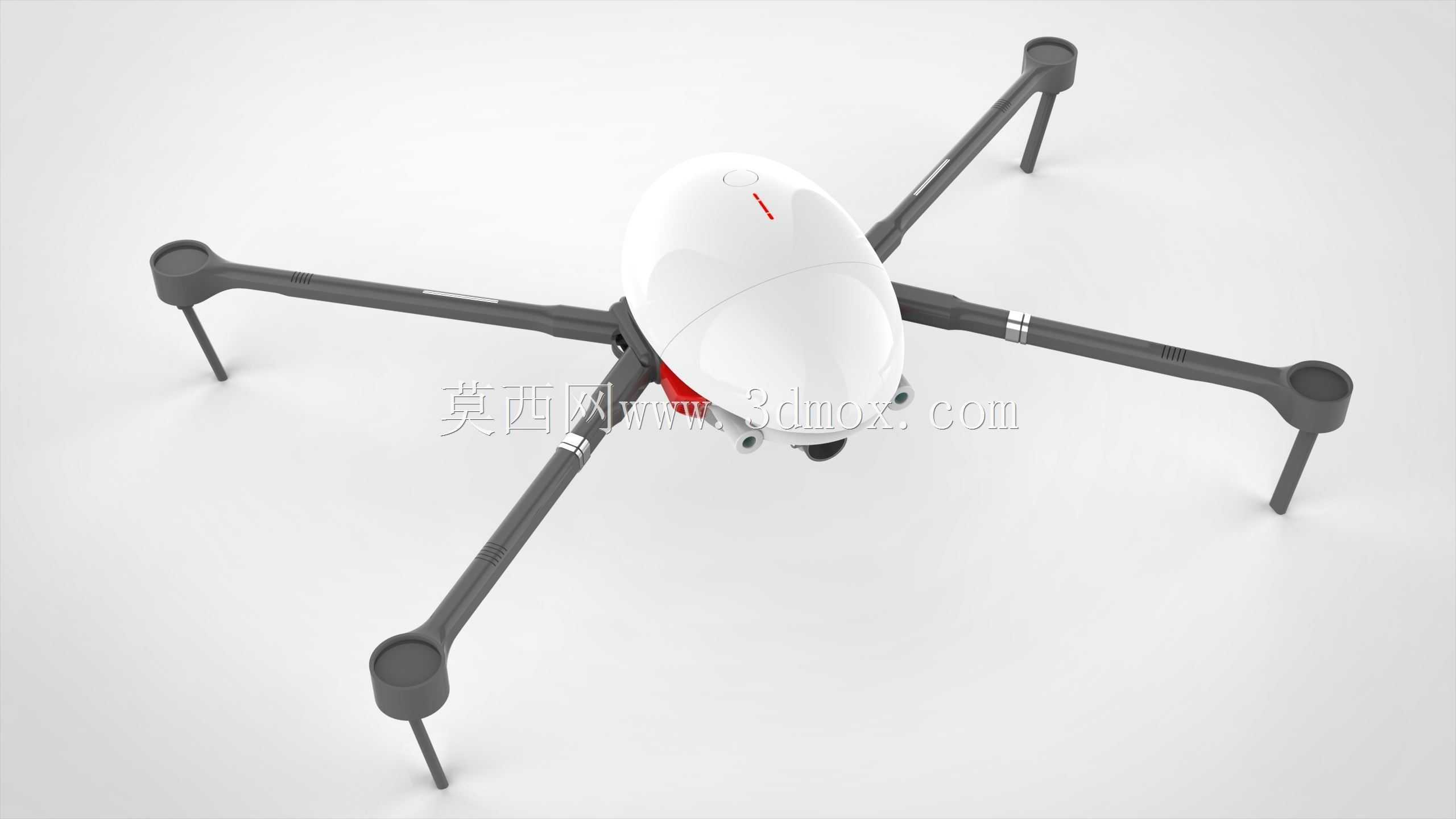

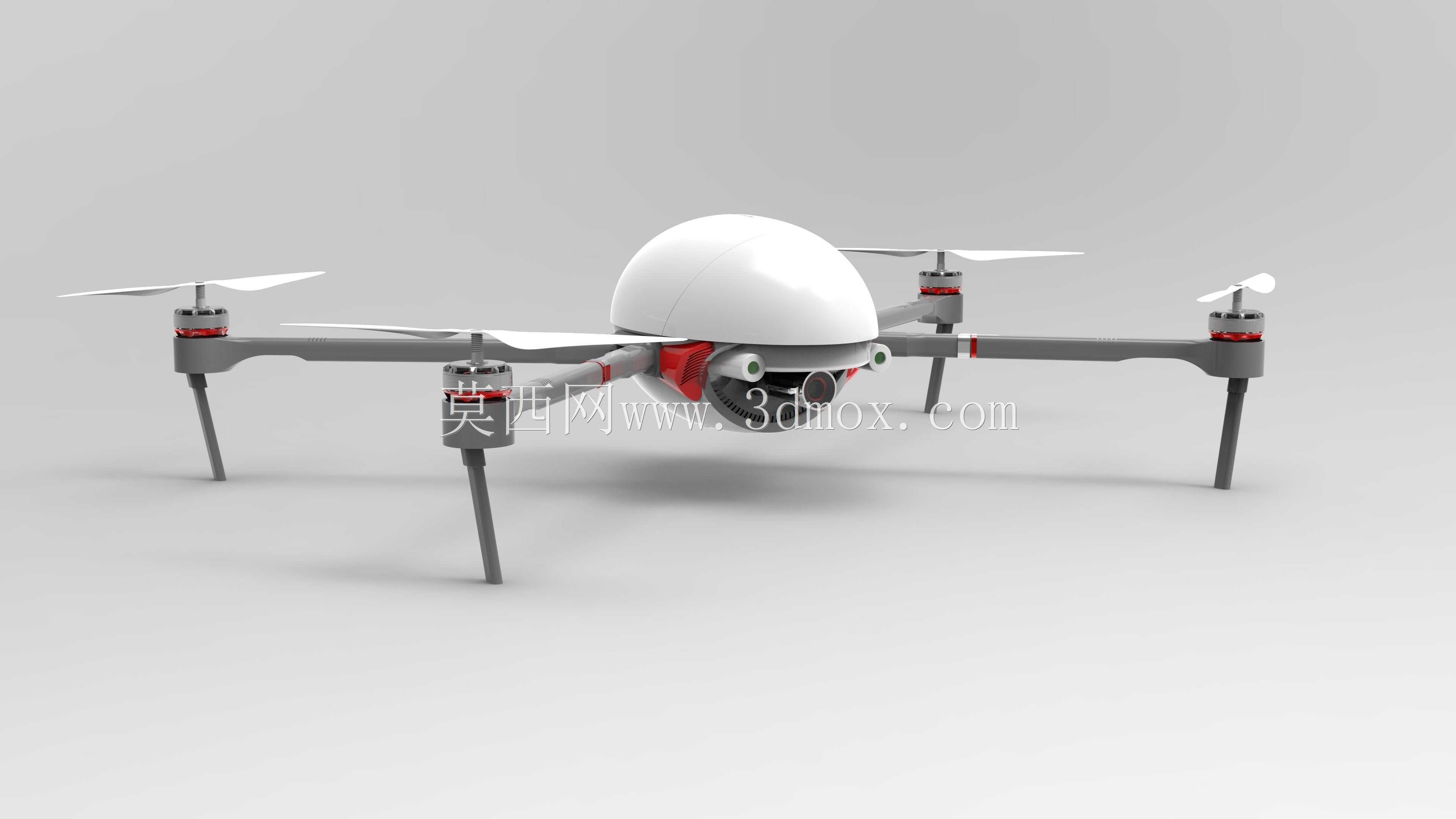

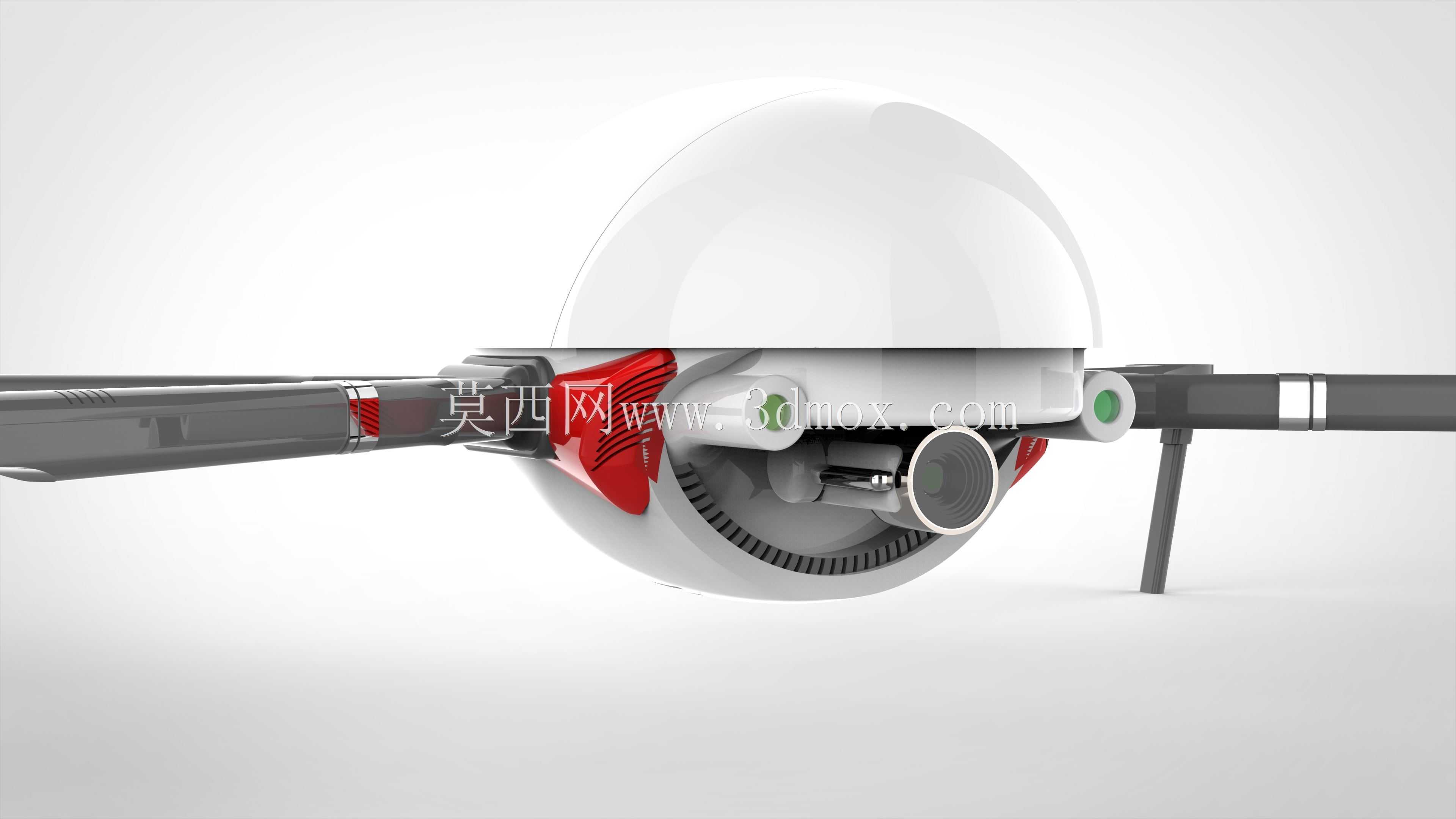

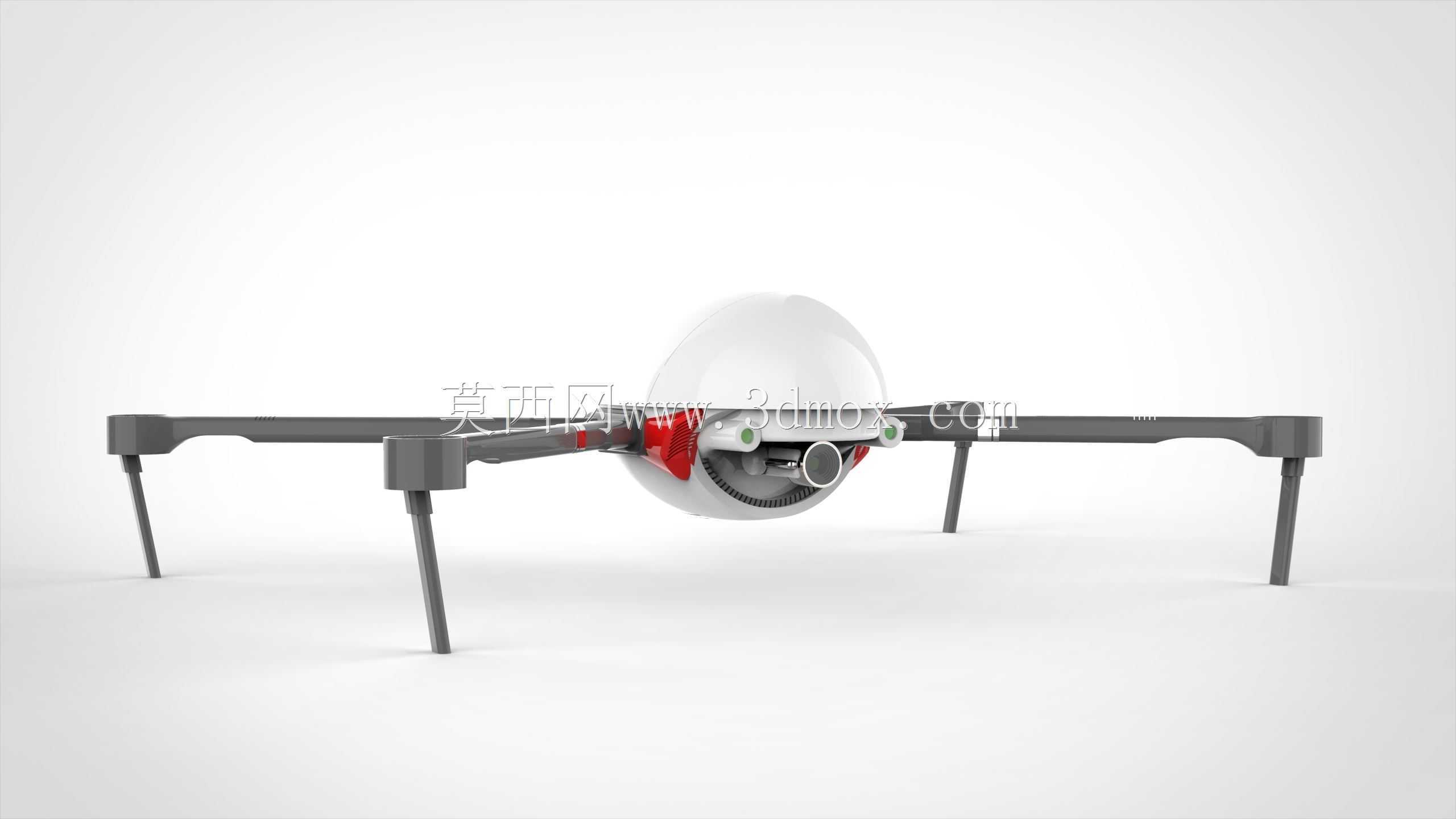

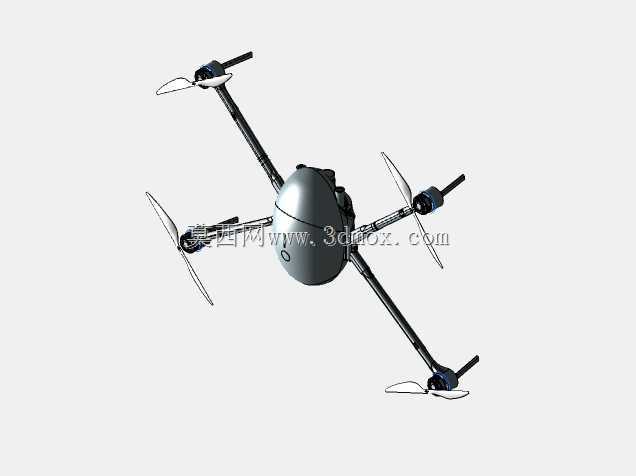

这款X型布局的旋翼飞行器，在结构设计阶段就打破了常规消费级航拍无人机的场景局限，从多场景适配的核心需求出发做了针对性的结构优化。首先看机架布局，采用对称X型的机臂排布，四个旋翼分别布置在机臂末端，这种布局天然具备更好的姿态控制冗余，单个旋翼出现动力波动时，飞控系统的姿态修正响应速度比十字布局更快，在近水面低空飞行、狭小空间穿行时的稳定性更有保障。机臂采用一体化的中空结构设计，既可以将动力线缆内置在机臂腔体内部，减少飞行过程中的线缆风阻，也能在发生轻微碰撞时通过机臂的微小形变吸收冲击力，避免核心的飞控、电池舱直接受冲击损坏。机臂与中心舱的连接位置做了加强筋过渡，同时预留了快拆卡扣的安装位，日常收纳时可以快速拆卸机臂，缩小整体收纳体积，外场作业时不需要额外工具就能完成组装。中心载荷舱采用圆润的流线型上壳设计，上壳曲面经过风阻优化，在高速前飞时可以减少气流在机身顶部形成的紊流，降低飞行过程中的姿态扰动。上壳下方的载荷安装位做了通用化的接口设计，既可以搭载可见光航拍相机完成常规的航拍测绘、巡检任务，也可以更换防水密封舱模块，满足近水面甚至短时入水作业的需求，适配水域巡检、水下浅区探测这类特殊作业场景。起落架采用细长的支腿式设计，四个支腿分别布置在对应机臂的下方，支腿的高度经过测算，既可以保证机身下方搭载的载荷在起降时不会接触地面，也不会因为支腿过高导致整机重心上抬影响飞行稳定性，支腿末端做了防滑的橡胶垫结构，在平整硬质地面起降时可以避免侧滑，在轻微起伏的草地、滩涂地面也能提供足够的支撑力。动力系统的安装座做了减震设计，电机与机臂之间设置了减震胶圈，可以过滤电机高速转动时产生的高频振动，避免振动传递到中心舱的载荷设备上，影响航拍成像质量或者探测设备的精度。整机的重心经过配平设计，电池舱布置在中心舱的最下方位置，让整机重心落在旋翼升力平面的下方，天然具备自稳的趋势，降低飞控系统的调校难度，即使在有阵风的户外环境下，也能保持稳定的飞行姿态。在功能拓展性上，机臂末端预留了小载荷的安装接口，可以根据作业需求加装避障传感器、夜航灯或者小型作业装置，满足不同行业的作业需求，不管是日常的航拍取景、电力线路巡检，还是近岸的水域巡查、应急场景的短时侦察，都能通过快速更换载荷模块适配对应的任务需求，不需要重新调整整机的结构布局。
