离心式压气机叶轮结构三维造型

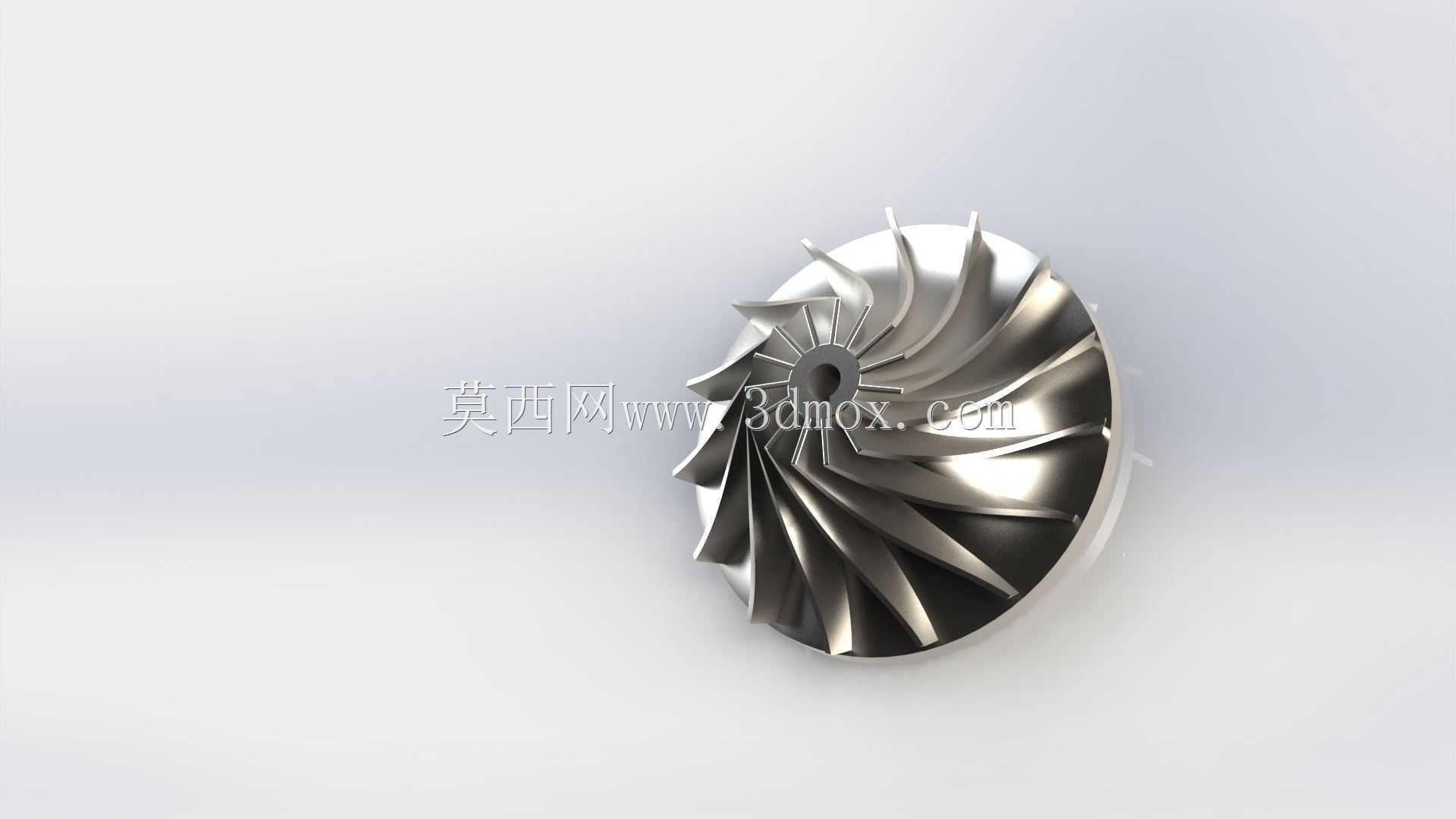

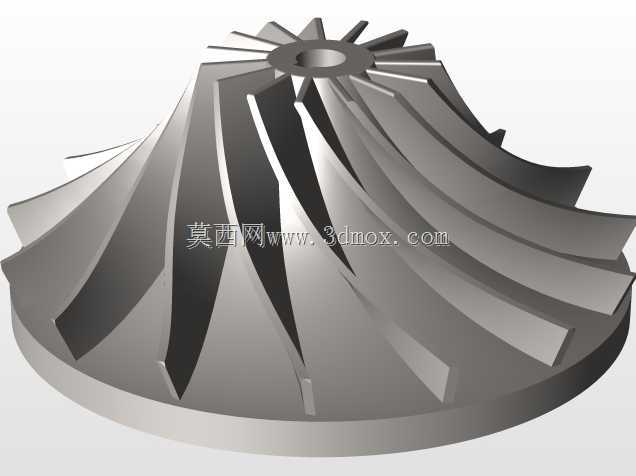

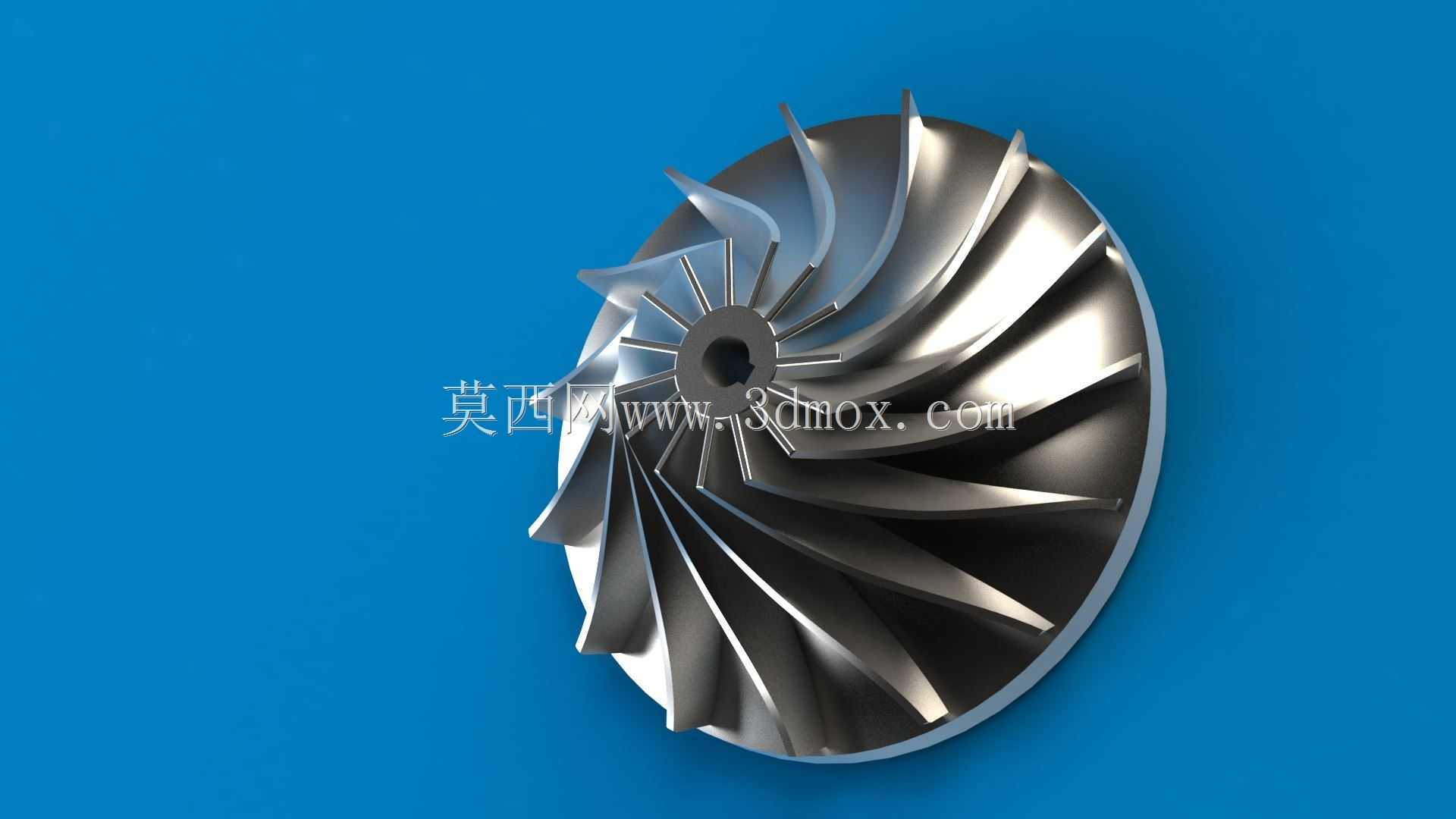

该模型对应离心式压缩机核心做功部件，也就是常说的压气机叶轮，这类部件广泛应用在中小型燃气轮机、车用涡轮增压器、工业流程空气压缩机组、航空辅助动力单元等场景中，是实现气体动能向压力能转换的核心载体。实际运行过程中，叶轮随主轴高速旋转，通过叶片流道对进入轮腔的空气做功，让气体在离心力作用下沿径向甩出，同时获得速度与压力提升，后续经扩压器、蜗壳导流后完成气体压缩输送，直接决定整台压缩设备的压比、效率与运行稳定性。从结构设计逻辑来看，这类半开式径向叶轮的叶片采用三元扭曲造型，叶片型线沿轴向到径向平滑过渡，进口段叶片前缘做了薄化处理，目的是降低气流进口冲击损失，避免大流量工况下出现气流分离；叶片从轮盘中心的轮毂位置向外缘延伸，轮盘采用等强度锥面造型，既可以降低高速旋转下的离心应力集中，也能控制叶轮整体转动惯量，适配高转速运行的动平衡要求。轮毂中心设置的安装孔用于和主轴过盈配合装配，孔周的径向小槽为锁紧定位结构，可传递主轴扭矩，避免高速运转下叶轮与主轴出现相对滑移。需要注意的是该模型未标注精确加工尺寸，仅做结构原理展示与造型参考，实际工程应用中，这类叶轮的安装边界需要匹配主轴轴径、扩压器进口间隙、蜗壳流道入口尺寸，通常叶轮出口与扩压器之间要预留0.2到0.5毫米的径向间隙，防止高速旋转下叶片剐蹭静止部件；叶片数量的选取通常结合设计压比与流量确定，过多叶片会增加流道摩擦损失，过少则容易出现气流滑移，降低做功效率。建模过程中这类扭曲叶片通常采用曲面放样、阵列合并的方式完成，轮盘部分通过旋转凸台生成，后续通过布尔运算整合为整体结构，做结构仿真时可直接导入模型划分网格，校核不同转速下的叶片应力分布与形变量，为后续的强度校核、工艺选型提供直观的结构参考。
