印度PSLV-C40极地卫星运载火箭结构模型

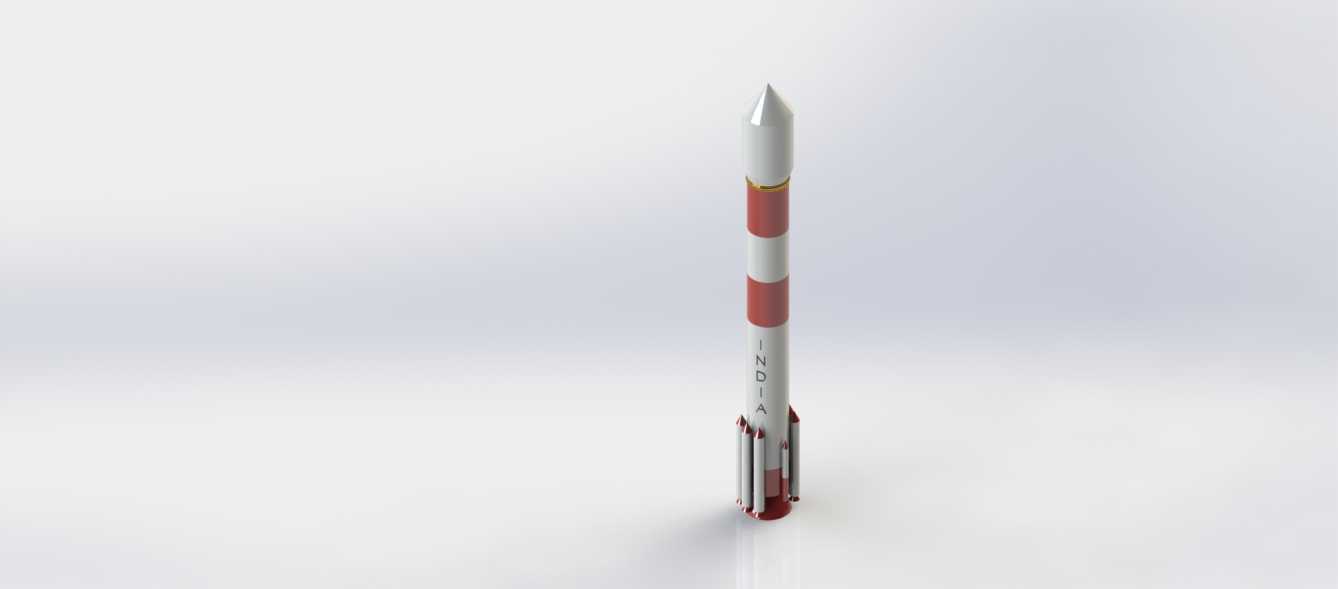

该模型还原的极地卫星运载火箭，核心应用场景为近地极地轨道卫星部署任务，承担对地观测卫星、微纳卫星集群的入轨运载功能，可适配多星串联、并联搭载的发射需求，单箭可完成主载荷加数十颗微小卫星的组合部署，覆盖国土测绘、资源勘探、空间科学试验等多类航天任务的载荷投送需求。从结构设计逻辑来看，模型完整复现了火箭的四级串联加捆绑助推的总体布局，芯级主体采用等直径柱段加锥形头罩的气动外形，箭体表面的红白环带标识对应真实箭体的热控涂层分区与级段分界位置，箭体侧面的标识区域还原了真实型号的标注位置，底部捆绑的多台固体助推器完整呈现了助推器与芯级的连接耳片、喷管摆动机构的安装位置，头锥段采用流线型钝头设计，兼顾跨音速飞行阶段的气动减阻与卫星整流罩的内部容积需求。从尺寸边界与安装适配角度，模型严格按照真实火箭的比例缩放还原，芯级直径与助推器直径的比例、各子级段的长度比例、头锥半锥角、尾段喷管的伸出长度均匹配真实型号的工程参数，助推器的安装位置沿芯级周向均匀分布，连接结构的位置预留了真实箭体上的捆绑承力结构空间，级间分离面的位置对应真实火箭的热分离、冷分离的级段分界，整流罩的分离线位置还原了真实型号的两半罩解锁机构的安装区域。在功能特性的还原上，模型呈现了箭体各段的结构分区，包括仪器舱、燃料贮箱段、动力舱段、助推器连接段的外部轮廓特征，箭体表面的管路走线凸起、天线安装窗口、姿控喷管的外置接口均做了对应还原，尾段的多台发动机喷管呈现了真实型号的喷管扩张比与布局角度，可直观展示火箭起飞阶段的推力传递路径与气动外形特征。对于航天装备结构设计从业者而言，该模型可用于运载火箭总体布局演示、多星搭载方案的可视化展示，也可作为航天科普场景的结构展示载体，帮助理解串联式运载火箭的级段划分、助推器捆绑方式、气动外形设计的工程逻辑，在进行航天发射系统的三维场景搭建、运载方案汇报演示时，可直接作为结构参考载体，清晰呈现极地轨道运载火箭的外部结构特征与总体布局思路。
