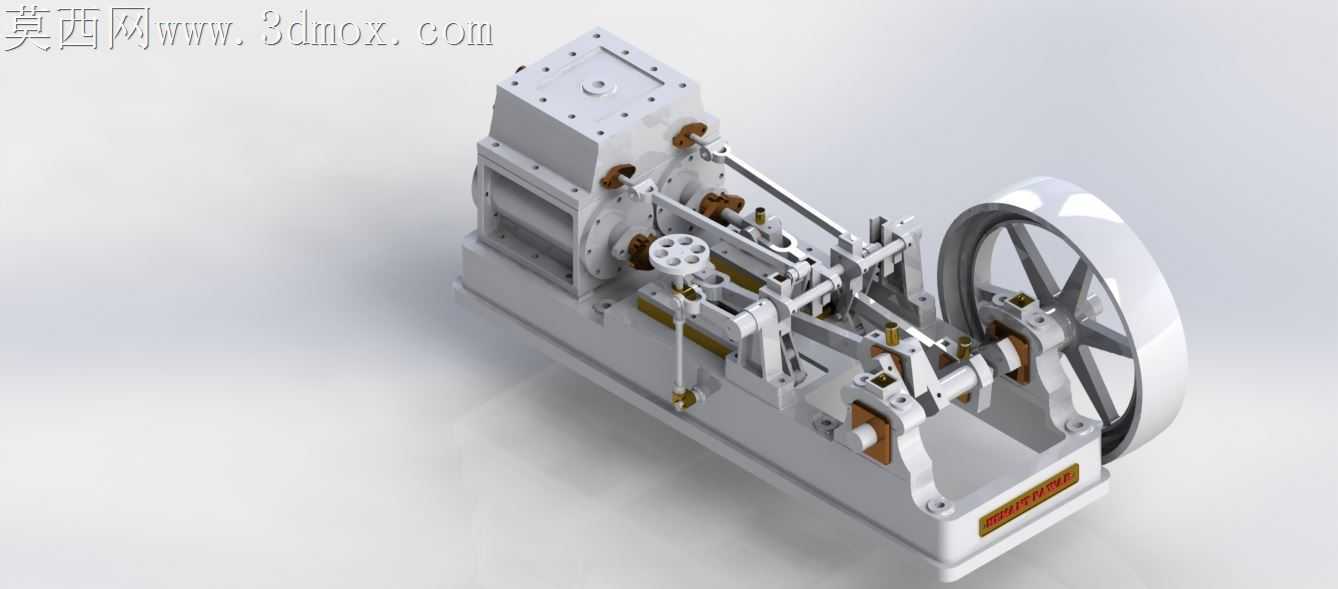

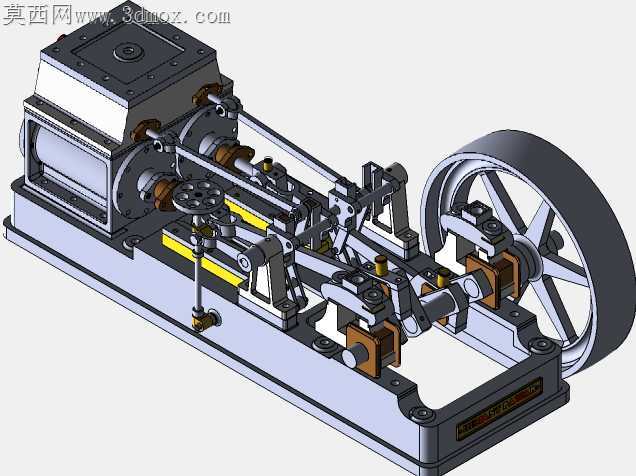

双缸卧式蒸汽机机械结构设计

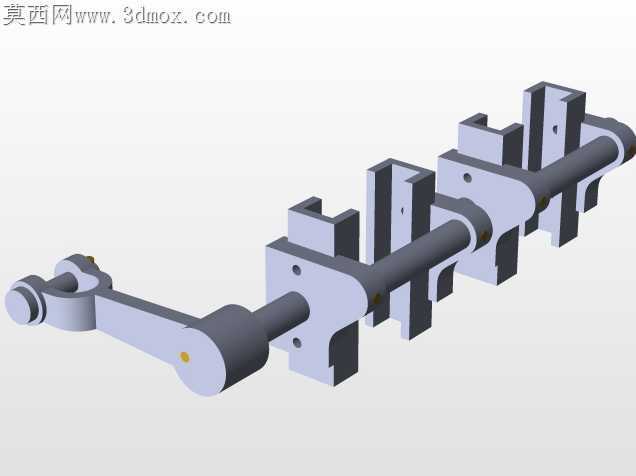

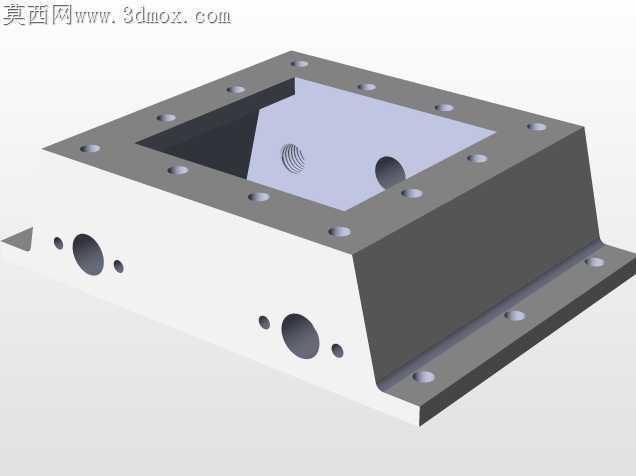

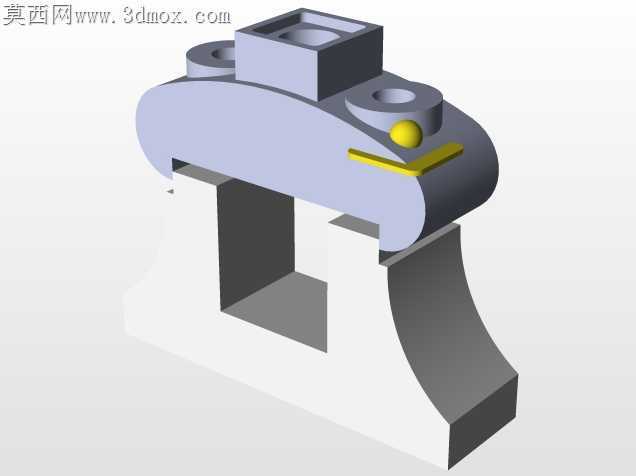

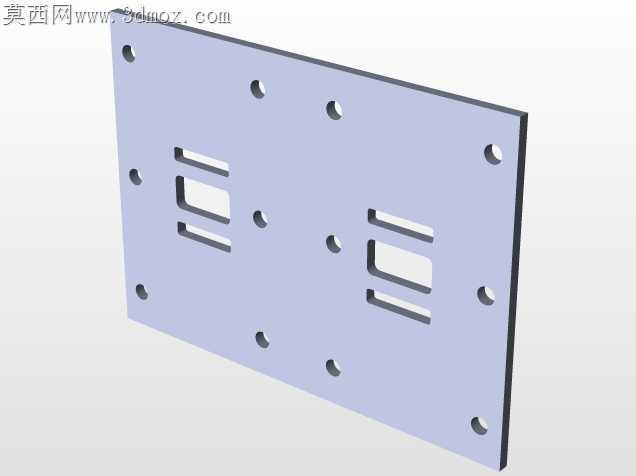

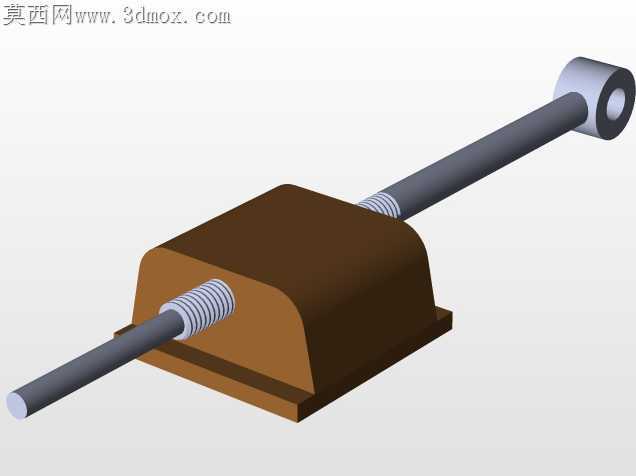

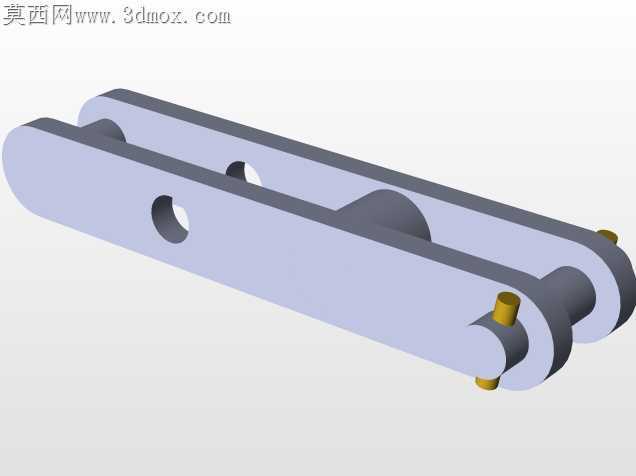

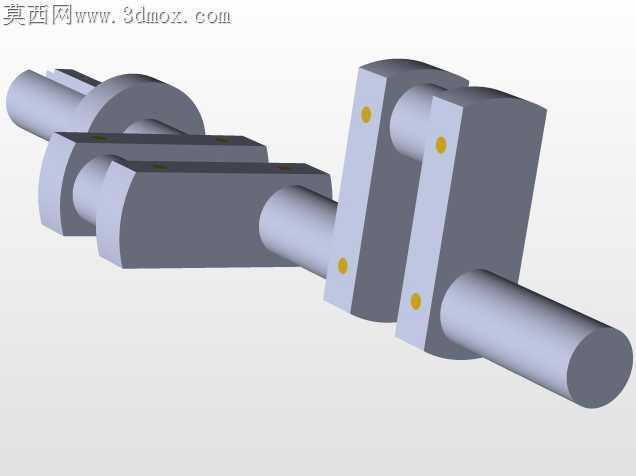

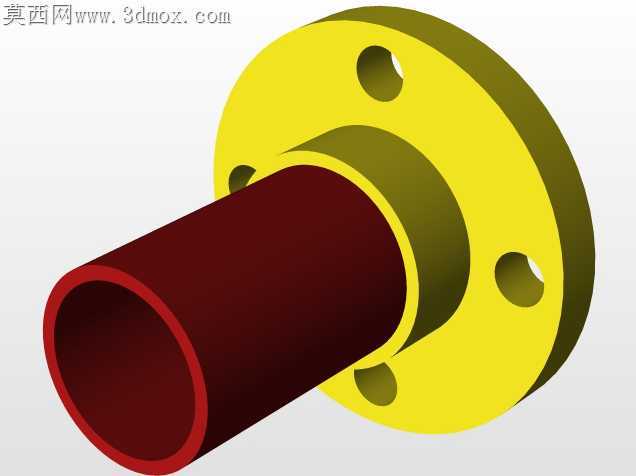

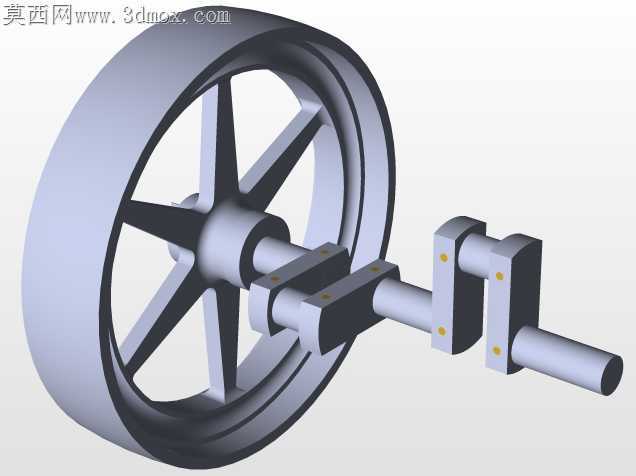

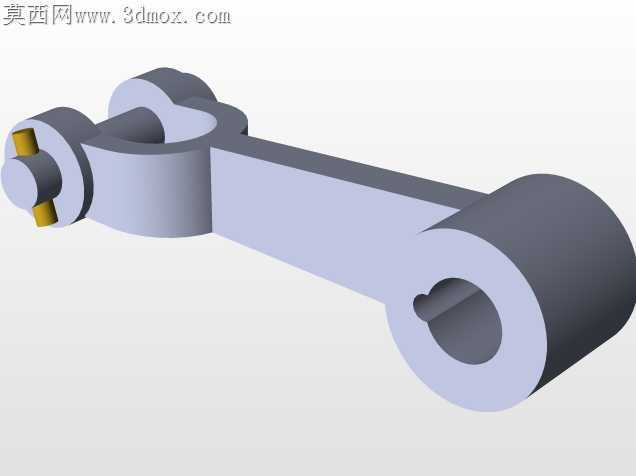

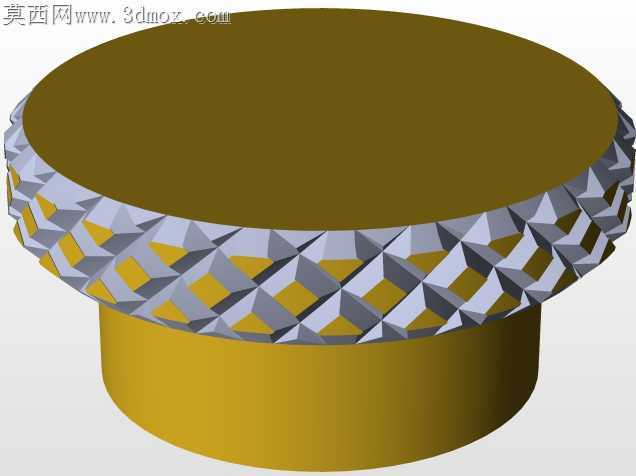

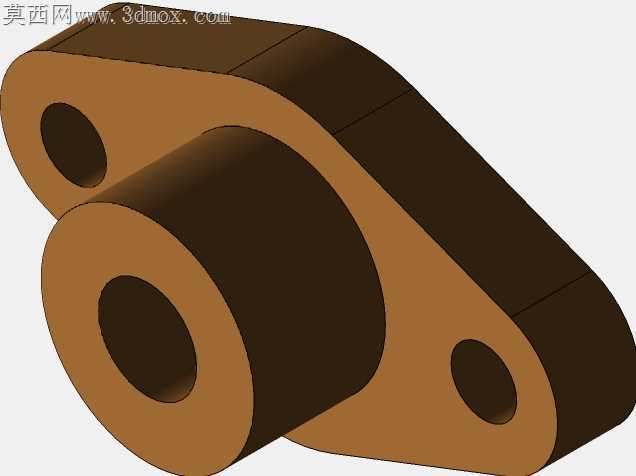

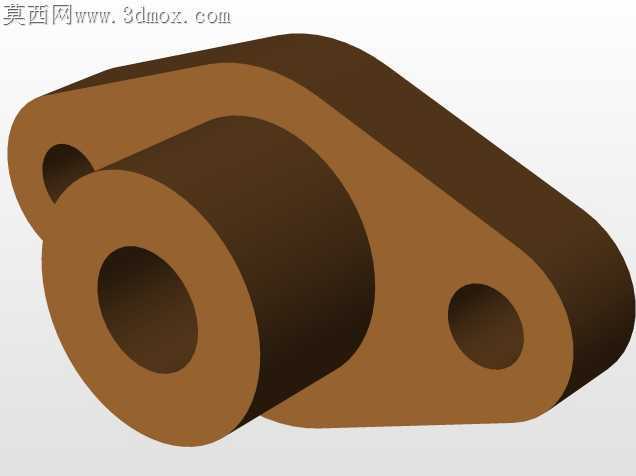

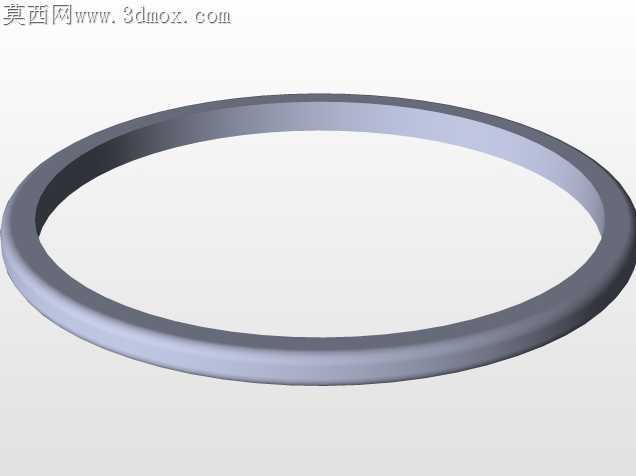

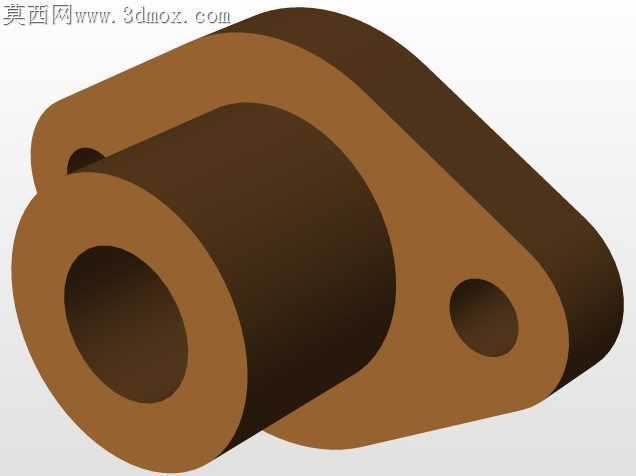

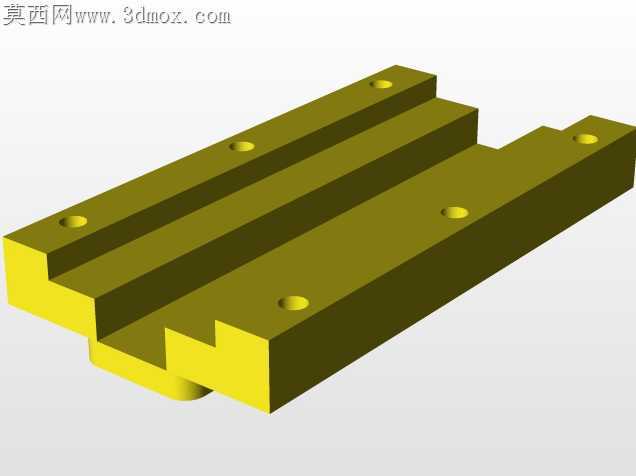

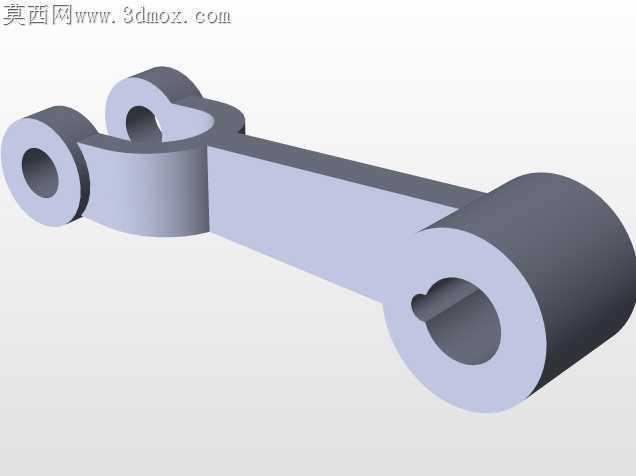

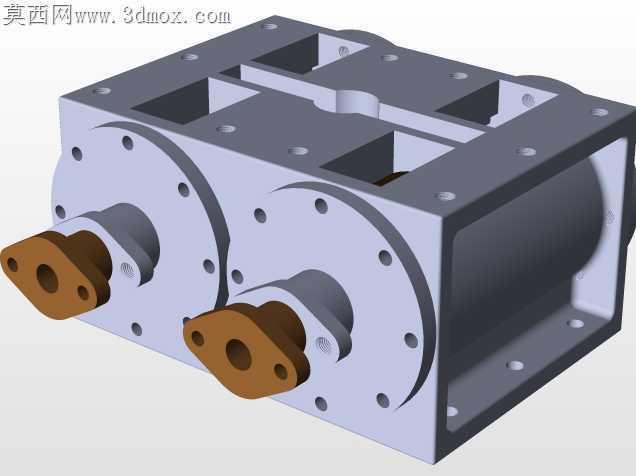

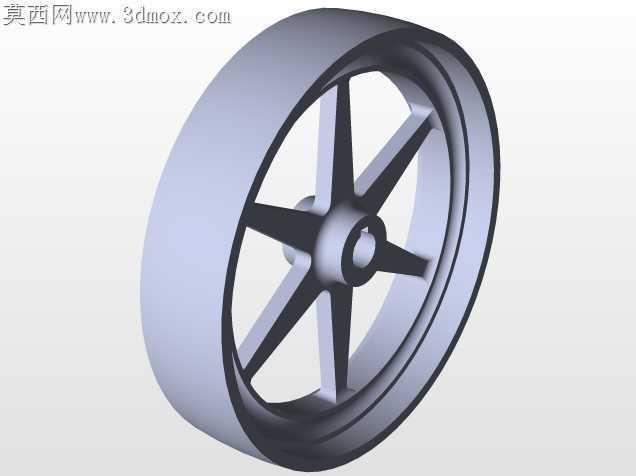

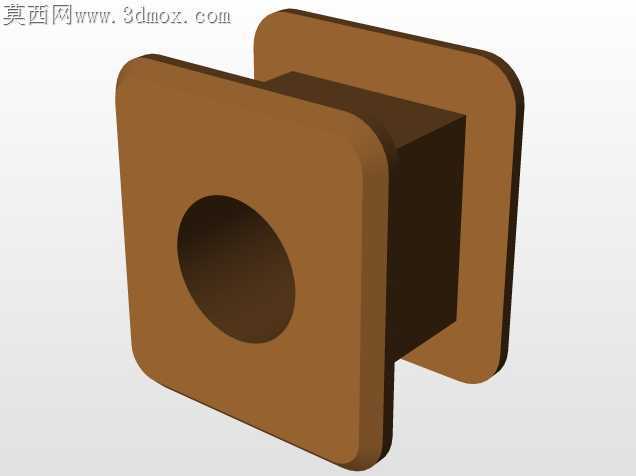

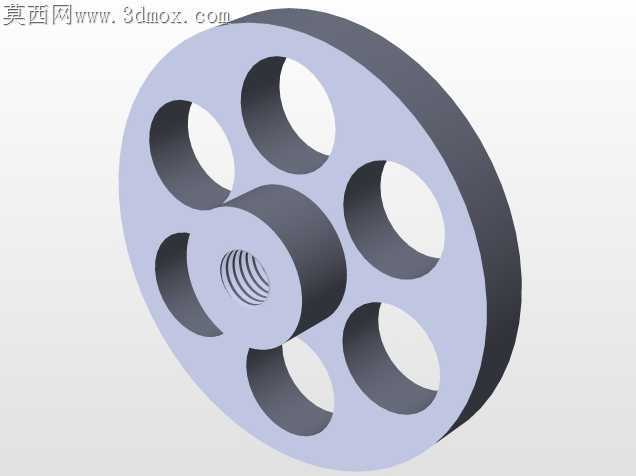

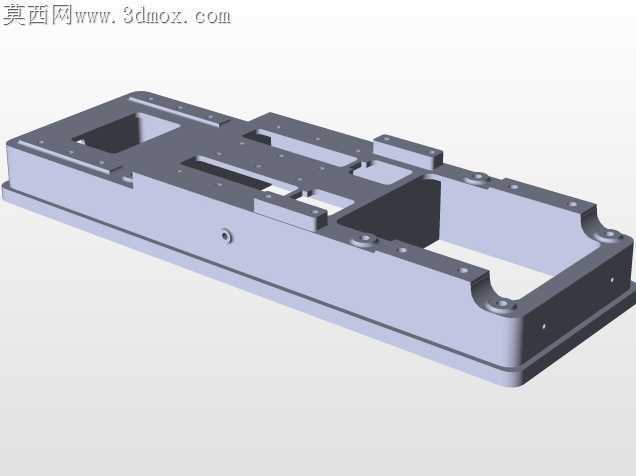

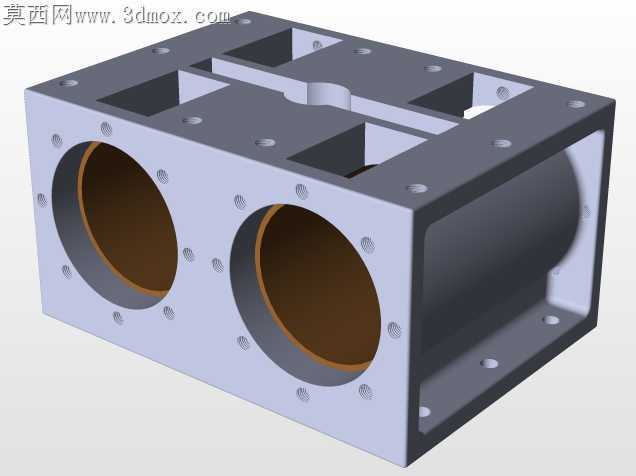

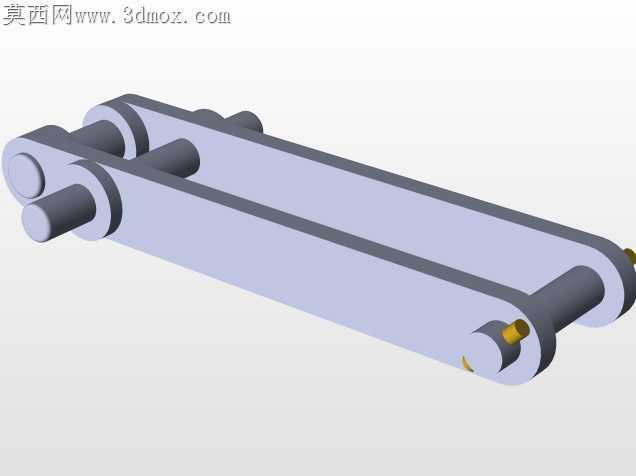

老式卧式蒸汽机的装配痛点往往出现在配气阀与活塞的联动公差上，稍有偏差就会出现进排气时序错位，空转阻力陡增甚至卡滞。这套双缸结构在偏心轮与阀杆的连接位做了间隙预留，铜质轴套的嵌入设计既抵消了长期往复运动的磨损量，也避免了钢件直接摩擦带来的咬合风险。床身的长条形安装槽没有做满配的定位销孔，反而留出了0.2mm的横向调整余量，装配时可以先把两个缸体的活塞连杆预装到曲轴上，再微调缸体固定位置保证曲轴转动无卡滞，不用反复镗削销孔来凑同轴度。飞轮的辐条做了等重对称设计，轮缘的加厚配重不是均匀分布，而是刻意对应两个活塞的做功死点位置，转动时靠惯性冲过止点，不会出现单缸机常见的启动死区问题。十字头滑块的导向面做了微凸的弧面处理，不是完全的平面贴合，长期运行磨损后只会在接触面中部形成均匀磨痕，不会出现边缘啃咬导轨的情况，日常维护只需要更换滑块上的耐磨片，不用整体拆解床身导轨。配气阀的凸轮轮廓没有照搬早期蒸汽机的急开急关曲线，而是做了缓开缓闭的过渡段，进排气过程不会出现气流冲击的异响，也能减少高压蒸汽瞬间泄压带来的能量损耗。连杆两端的铰接位都预留了注油通道，不用拆解销轴就能从外部加注润滑脂，日常运维的拆装工作量比老式结构减少六成以上。缸体与床身的连接面没有做满铺的密封垫，而是在螺栓孔周围做了环形密封槽，靠O型圈实现局部密封，既降低了大面积密封垫的加工平面度要求，也避免了长期热胀冷缩后密封垫整体失效漏气。手动盘车的小手轮设置在配气阀侧，调试时不用费力转动大飞轮，站在机身侧面就能微调配气正时，小空间检修时的操作便利性提升明显。所有外露的紧固件都做了沉头处理，没有突出的螺栓头剐蹭操作人员，也避免了运行中松动脱落卡进传动机构的风险。
