五缸径向发动机结构三维数模

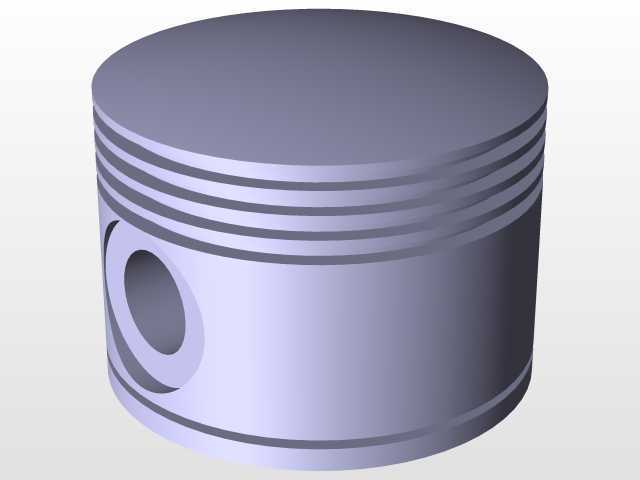

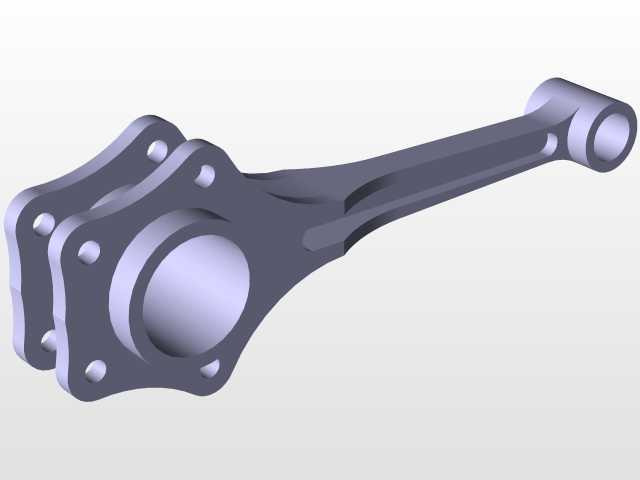

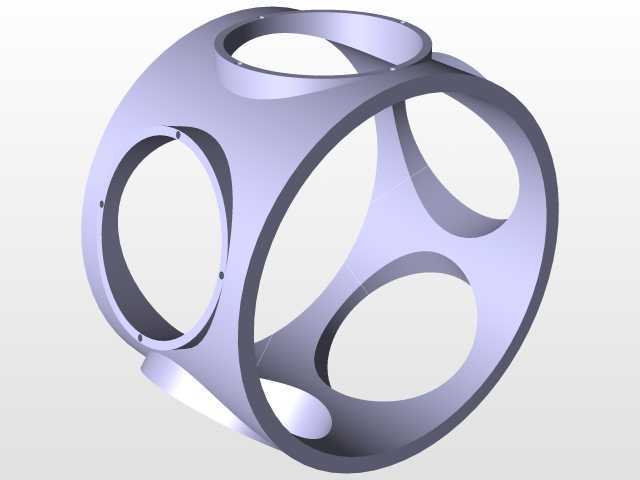

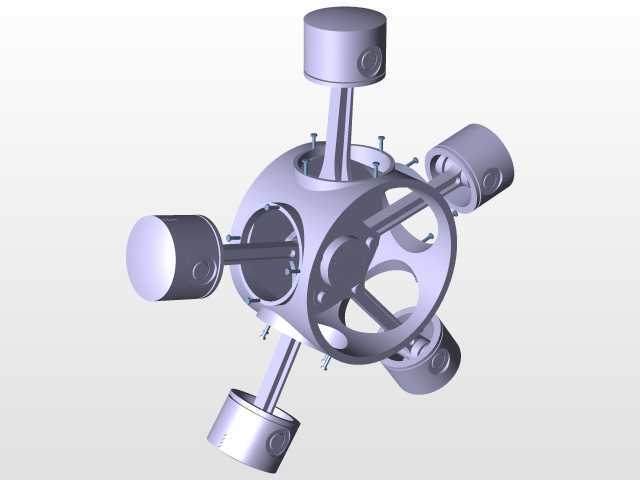

这款五缸径向发动机的结构设计，最早在航空活塞动力、小型固定式动力机组领域有广泛应用场景，其气缸围绕中心曲轴呈星型均匀排布的布局，能在有限的径向空间内实现更大的总排量，相比同排量直列发动机，轴向尺寸可以压缩40%以上，非常适合对安装轴向长度有严格限制的动力配套场景。从实际用途来看，这类结构除了早期轻型通航飞机的动力配置，也可改装为小型应急发电机组、特种作业无人载具的动力源，其单缸工作负荷均匀，曲轴受力平衡性优于同缸数直列机型，运转时的整机振动幅值更低，不需要额外加装大质量平衡轴就能满足平稳运转要求。从功能特性上拆解，五个活塞通过连杆共同铰接在中心曲柄销上，做功行程沿圆周方向依次错开，相邻缸点火间隔仅144度曲轴转角，动力输出的平顺性远优于单缸、双缸动力，每个气缸独立设置进排气接口与冷却散热面，即便单缸出现工作故障，剩余气缸仍能维持基础动力输出，不会出现动力完全中断的情况，这一特性也是其早年被航空领域大量采用的核心原因。设计思路上，整体采用中心对称布局，所有气缸的安装定位面统一在中心机匣的圆周凸台上，机匣内部预留了曲柄连杆机构的运动避让空间，连杆采用分叉式铰接结构，避免多连杆同销布置时的运动干涉，活塞裙部预留了足够的导向长度，保证往复运动时的侧向支撑刚度，减少活塞敲缸异响与偏磨风险。从安装边界来看，中心机匣后端设置有统一的动力输出法兰与安装定位止口，可直接对接离合器、减速器等下游传动部件，五个气缸的径向轮廓形成的最大外接圆直径，决定了整机安装所需的最小径向预留空间，气缸头部的火花塞安装孔、进排气接口位置均做了标准化的尺寸适配，可直接匹配通用化的点火元件与进排气歧管配件，不需要额外做转接结构设计。建模过程中对活塞环槽、连杆衬套压装位、机匣螺栓连接孔等细节结构都做了完整还原，可直接用于结构干涉校验、运动仿真分析，也能作为同类径向动力装置开发的参考基准，帮助设计人员快速验证星型动力布局的空间适配性与运动可行性，减少前期方案迭代的重复建模工作量。
