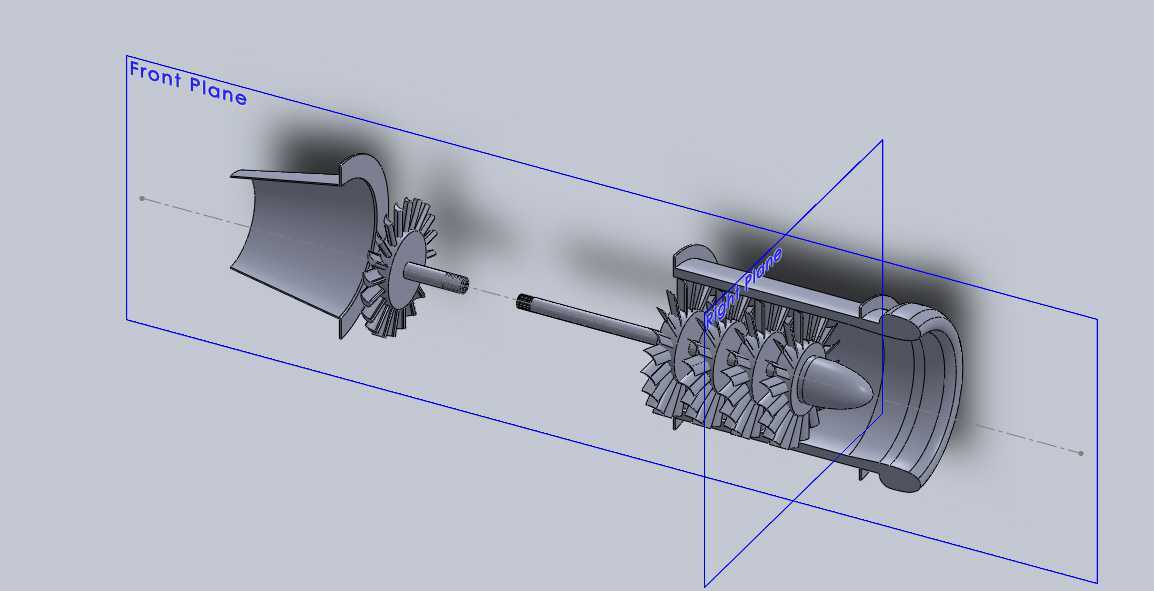

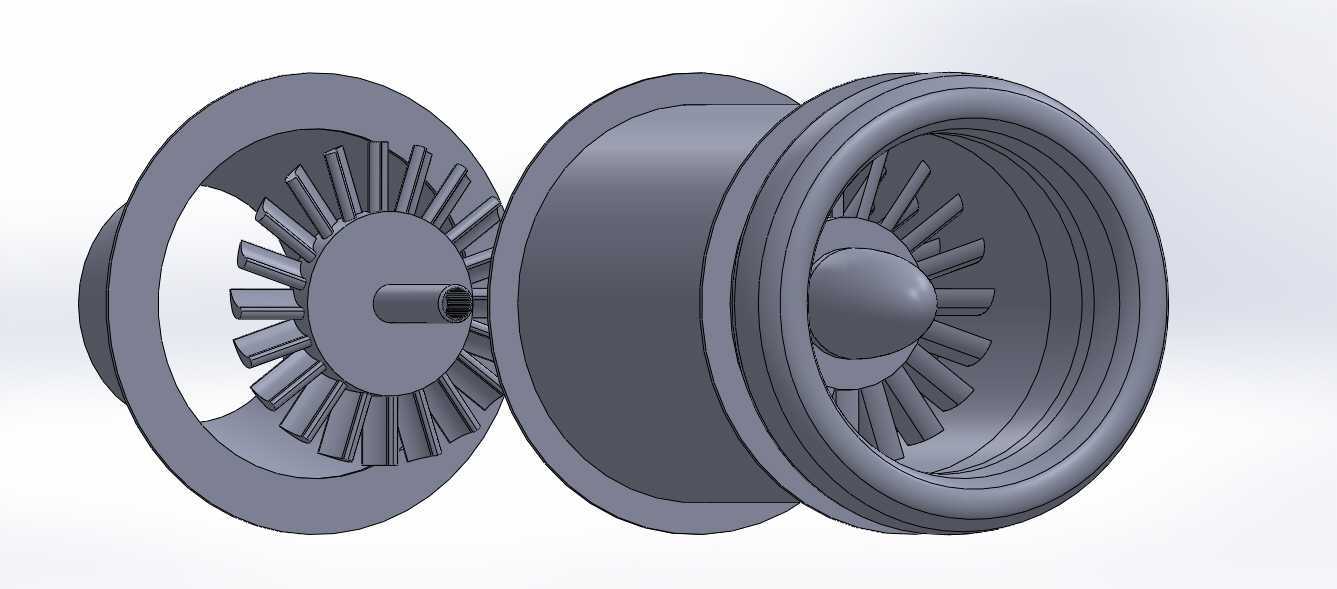

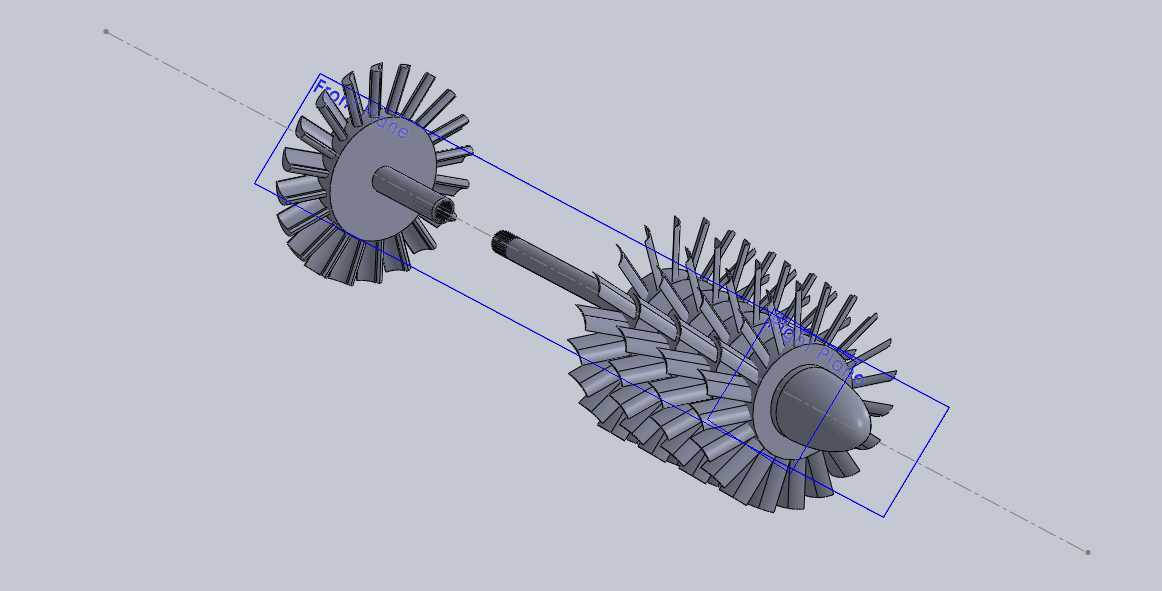

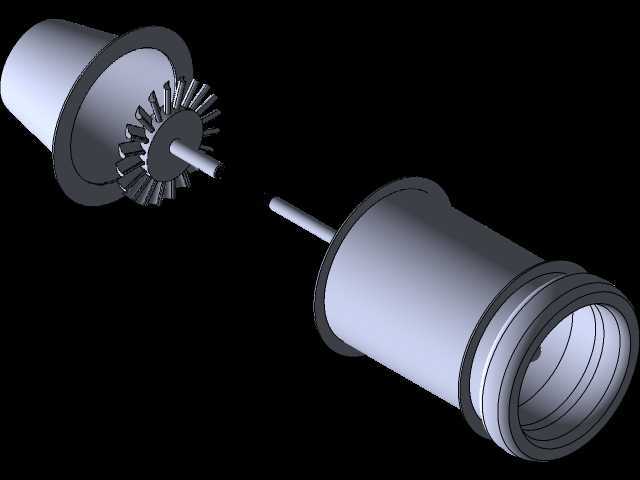

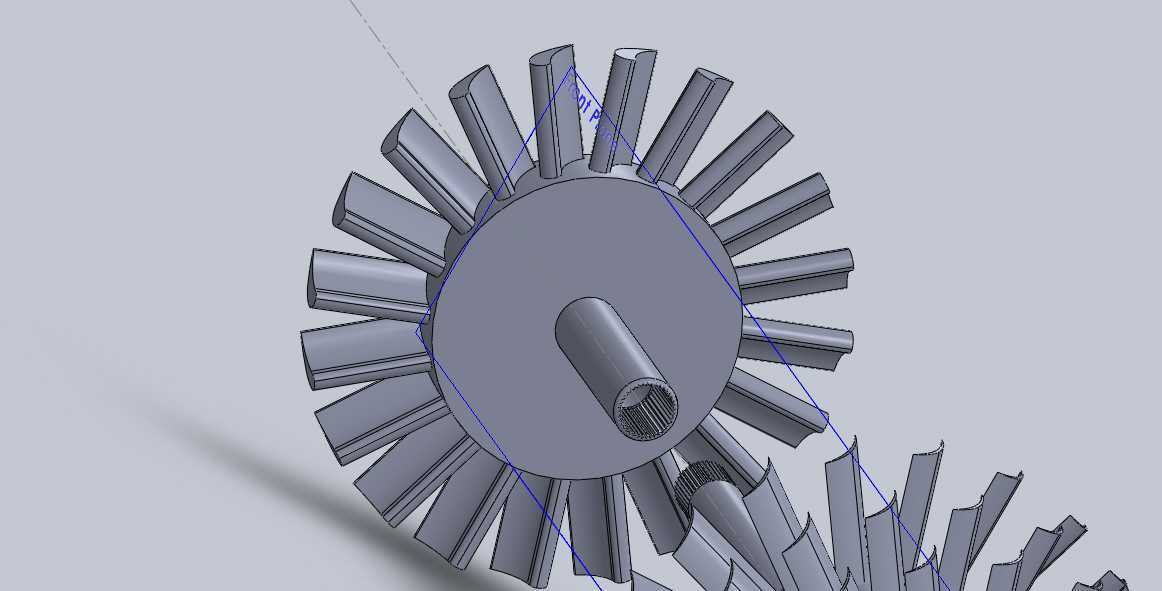

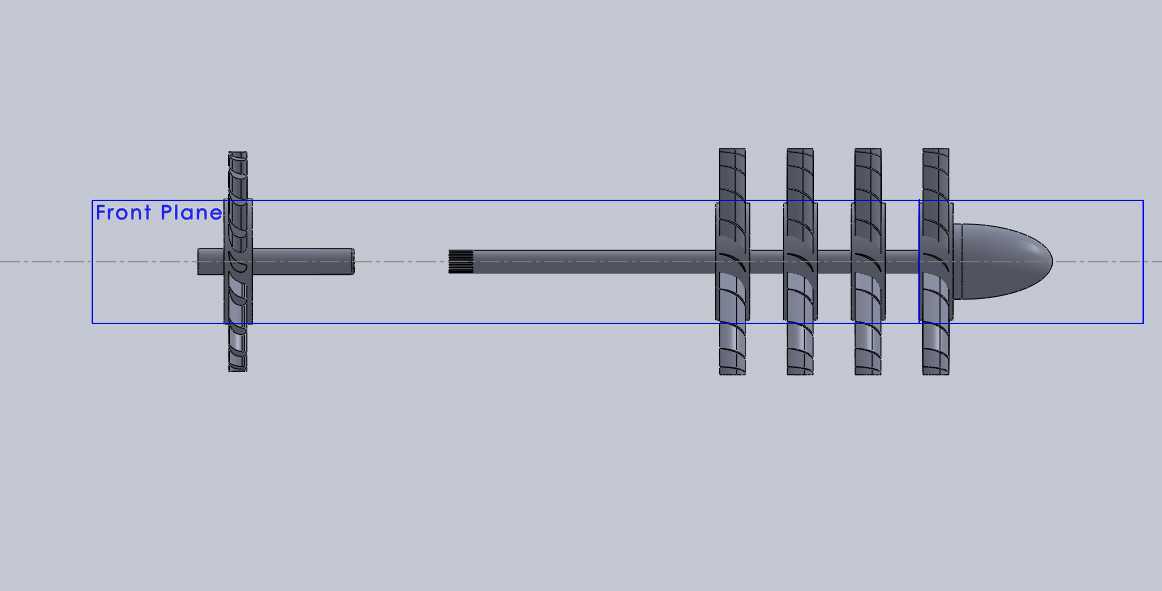

这套结构对应航空动力系统里的核心做功单元,日常在小型航发验证、教学演示、动力系统原理样机搭建场景中使用,可直观呈现空气从进气端进入后,经过逐级压缩、喷油燃烧、膨胀做功、最终喷出产生推力的完整路径。从结构组成来看,当前呈现的部分包含四级压气机转子、一级涡轮转子、压气机外壳,预留了压气机补全段、涡轮定子、燃烧室的装配接口,喷喵段也需要匹配对应压气机参数完成后续装配才能形成完整的做功回路。设计过程中优先保证转子同轴度,压气机各级叶片的叶型按照轴流压气机的气流攻角要求做了渐变处理,每级叶片的安装角逐级调整,匹配空气被压缩过程中的密度变化,减少气流在叶道内的分离损失;涡轮转子的叶片叶型则按照高温燃气膨胀做功的流向设计,和压气机转子通过同轴轴段连接,保证做功过程中扭矩的稳定传递。压气机外壳采用分段式筒状结构,和转子叶片叶尖预留了符合行业规范的径向间隙,既避免转子高速转动时和机匣发生刮蹭,又能减少叶尖漏气损失,提升压气机效率。安装边界上,整个核心段的同轴基准为中心轴的轴线,机匣的连接法兰端面和轴线垂直度需要控制在合理公差范围内,各转子轮盘的端面跳动、径向跳动都要满足高速旋转的动平衡要求,避免工作过程中出现异常振动。实际应用中,这类结构既可以作为航空院校的原理教学具,帮助学习者理解轴流压气机、涡轮的匹配关系,也可以作为小型涡喷发动机研发过程中的结构验证载体,通过调整各级叶片的叶型、安装角、级数,匹配不同推力等级的动力需求。需要注意的是,当前结构未包含燃烧室、涡轮静子、燃油喷嘴、点火装置、润滑系统、支承轴承等配套部件,实际装机使用时需要根据转子的转速、压比参数匹配对应的附属结构,同时要考虑高温段的材料耐热性能,压气机段可采用常规铝合金材料,涡轮段则需要匹配高温合金材料才能承受燃气的高温冲刷。
- 全部评论(0)
- 模板大小 2.28 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,Rendering
- 软件分类 发动机
