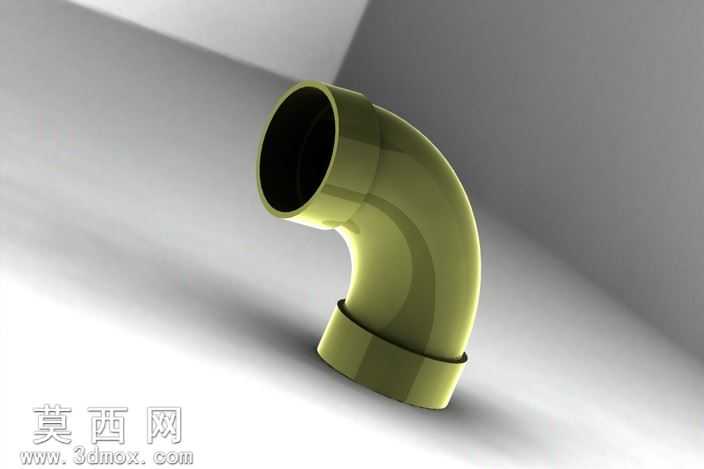

2英寸90度ABS弯头管件三维建模作品

本作品为2英寸规格90度ABS材质弯头的三维建模成果，建模过程以工业管道系统常用的塑胶弯头实物为参考基准，严格遵循民用给排水、低压流体输送管路中ABS弯头的通用尺寸规范完成结构搭建。建模初期先梳理90度弯头的核心结构逻辑：整体为等通径的圆弧弯转管路结构，两端设置用于管路对接的承插式连接段，承插段外壁设计有一圈凸起的限位挡圈，用于安装时定位管道插入深度，避免管路插接不到位引发的渗漏问题，弯管主体的圆弧曲率采用行业通用的弯曲半径设计，既保证管路转向时的流体通过效率，也避免弯度过急造成的流体阻力激增、管路噪音过大的问题。建模阶段采用参数化草绘结合曲面扫描的方式构建主体结构，先绘制弯头的中心圆弧轨迹，再以2英寸通径对应的标准管径尺寸绘制圆形截面轮廓，沿中心轨迹扫描生成弯管的基础实体，随后在两端分别拉伸生成承插连接段，通过布尔运算切除承插段内部的插接空腔，再添加外壁的限位挡圈结构，对所有转角位置做符合注塑工艺要求的圆角过渡处理，避免模型存在尖锐棱角，还原真实ABS弯头的注塑成型工艺特征。材质设置阶段针对ABS塑胶的物理特性调整材质参数，基础色调选用工业ABS管件常用的军橄榄绿色，调整材质的漫反射粗糙度模拟ABS材质略带磨砂的半哑光表面质感，添加轻微的环境反射参数还原塑胶材质微弱的反光特性，避免材质表现过于塑料感失真。渲染阶段采用影棚级三点布光方案，主光源从侧上方45度角投射，打出弯头主体的结构明暗层次，清晰展现弯管的圆弧曲面形态与承插段的结构细节，辅光源从另一侧补光消除暗部死黑，保留结构细节的可见度，顶光添加微弱的高光点缀突出限位挡圈的轮廓结构，背景选用渐变浅灰色调突出主体，渲染输出的效果图清晰展现弯头的整体形态、结构细节与材质质感，完整还原了真实2英寸90度ABS弯头的外观特征与结构特点，可用于管路系统装配模拟、产品展示、施工方案演示等多种场景。
