高强度防护设备收纳安全箱三维设计

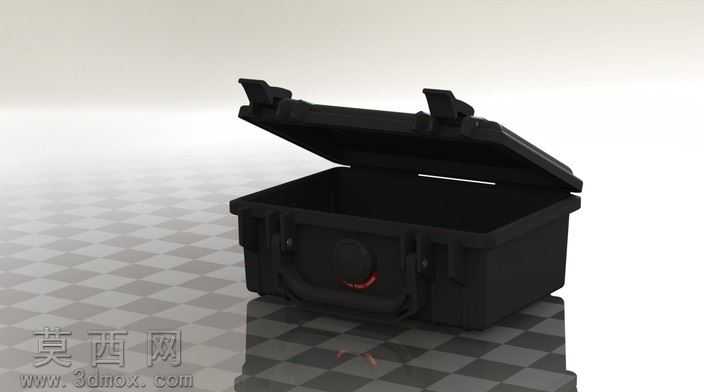

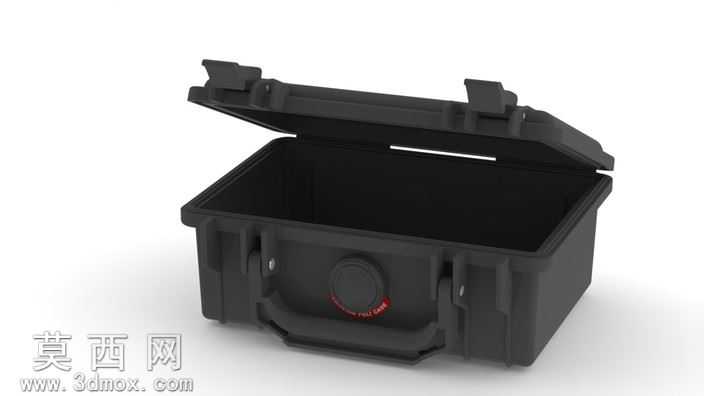

本作品为硬质防护收纳箱的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，整体建模精度控制在0.5毫米范围内，确保各部件装配间隙、配合公差完全符合实际生产的尺寸要求。箱体主体采用一体化硬质壳体结构设计，建模时优先通过抽壳特征完成主体壁厚的均匀控制，避免后续生产中出现壁厚不均导致的结构强度缺陷，箱体边角位置做了加厚圆弧过渡处理，在三维建模阶段就通过应力分布模拟验证了边角抗冲击的结构性能，可有效抵御跌落、挤压时的外力冲击。箱盖与箱体的连接采用对称式双搭扣锁止结构，搭扣部件单独完成子装配体建模，还原了搭扣的翻转锁止行程、卡扣咬合的配合结构，确保锁止后箱盖与箱体可紧密贴合，实现防水防尘的密封效果；箱体正面设置嵌入式提手结构，提手与箱体的连接转轴做了限位结构设计，建模时模拟了提手的翻转角度，避免提手使用时出现过度翻转的卡顿问题，提手握持位置做了贴合手部轮廓的弧度处理，提升实际握持搬运的舒适度。渲染阶段采用哑光工程塑料材质模拟箱体的实际质感，材质参数调整了粗糙度、漫反射数值还原硬质PP工程塑料的哑光磨砂表面效果，搭扣、提手位置的金属转轴部件采用哑光金属材质，通过光影参数调整突出金属部件的质感层次；场景采用棋盘格地面配合柔和影棚光源，通过多角度光源布置清晰展现箱体的结构轮廓、开合状态下的内部空间形态，箱体内腔做了平整无凸起的结构设计，可根据收纳需求搭配定制海绵内衬，适配不同尺寸的精密仪器、工具设备的防护收纳需求。整体设计从实际使用场景出发，兼顾结构强度、密封性能与使用便利性，所有结构特征均经过装配干涉检查，可直接用于后续的开模生产验证。
