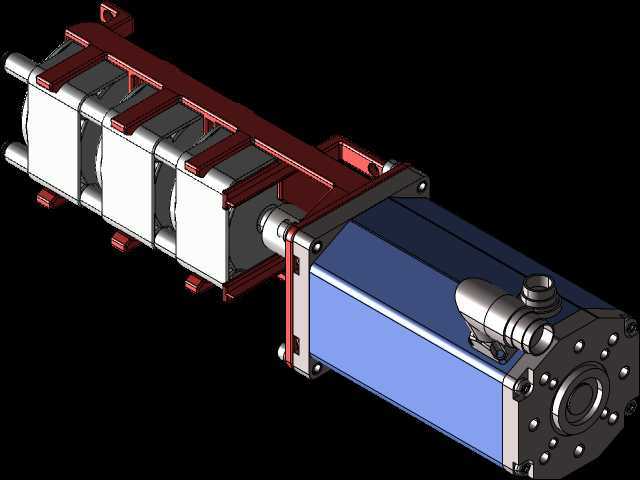

空中客车配套容积式模块化流体输送泵

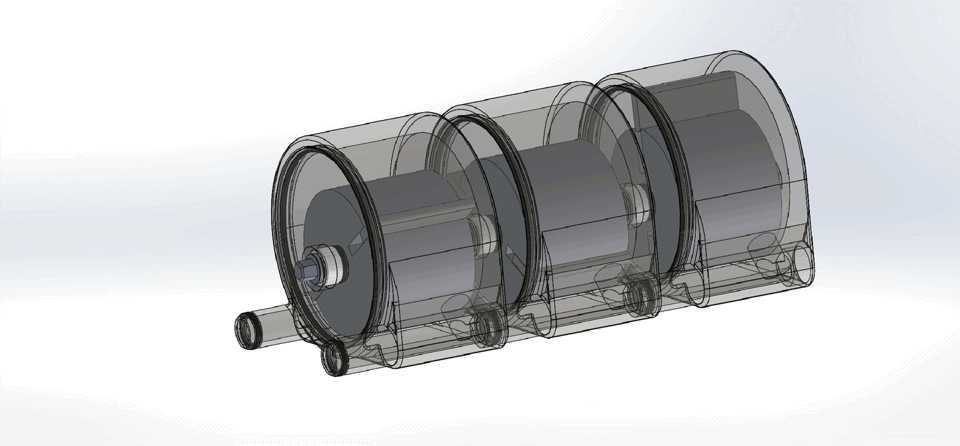

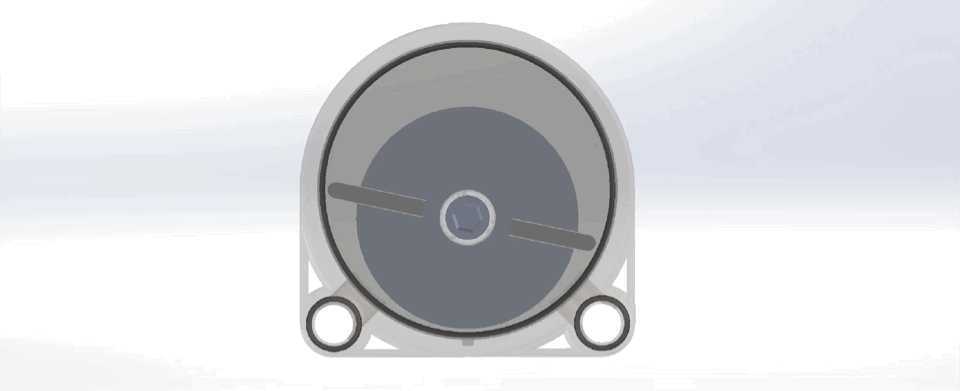

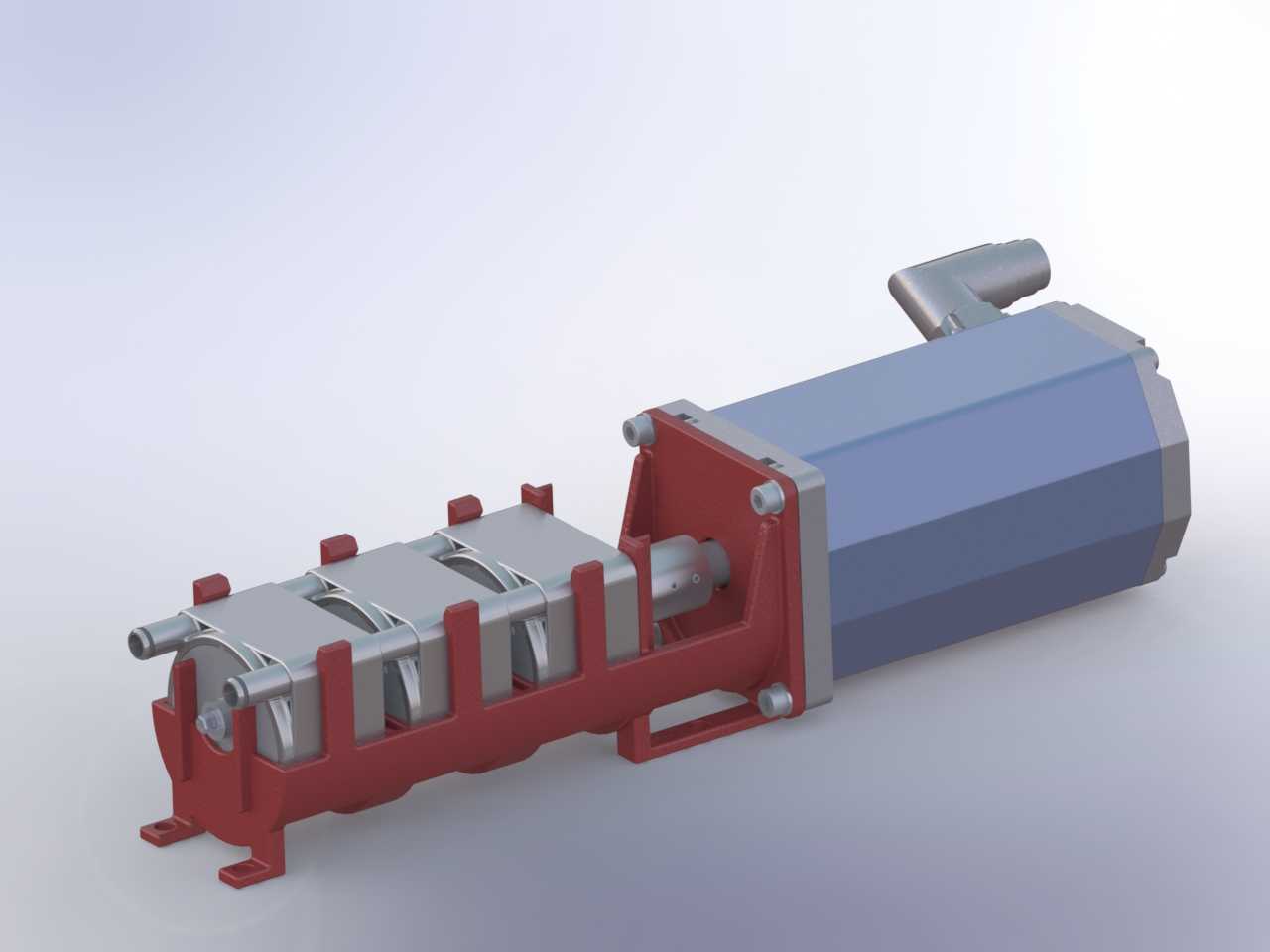

这款容积式模块化泵组的设计初衷，是适配空中客车车载系统的流体输送工况，在航空地面保障、车载配套流体回路这类对安装空间、维护便捷性要求严苛的场景中，能够稳定完成大流量流体的升压与输送作业。区别于传统整体式泵体结构，该产品采用模块化堆叠的设计思路，核心做功单元可根据实际流量需求进行增减，单组流体积压单元可独立拆装，当某一单元出现密封磨损、阀片失效等故障时，无需拆解整泵即可完成故障模块的更换，大幅降低运维停机时间，也能适配不同流量等级的系统需求，无需重新开模设计整泵结构。从安装边界来看，泵组采用底脚式安装结构，底部预留的安装支脚带有标准化安装孔位，可直接固定在车载设备机架的预设安装平面上，驱动端采用标准法兰接口与动力单元直连，省去了联轴器找正的复杂工序，轴向尺寸可根据模块堆叠数量灵活调整，径向尺寸保持统一规格，能够适配车载舱内狭窄的安装空间，不会与周边管路、线束产生干涉。功能层面，该泵依靠容积变化实现流体的吸入与排出，可双向完成流体的填充与借出作业，既可以作为系统供液动力源，也可在回路需要时完成流体的回收输送，适配介质范围较广，全新的密封结构设计能够兼容不同属性的工作介质，避免出现介质泄漏、密封溶胀等常见问题。从结构设计细节来看，每个流体模块都设置了独立的流道接口，模块之间采用端面密封加螺栓紧固的连接方式，既保证了流道的连通密封性，也能承受泵组工作时产生的脉冲压力，驱动端的连接支架采用一体式铸造结构，兼顾连接强度与减震性能，可抵消动力单元运行时产生的径向振动，避免振动传递到流体模块影响密封寿命。在实际选型应用中，设计人员可根据系统所需的流量、压力参数，选择对应数量的流体模块进行组合，无需调整驱动端与安装支架的结构，能够大幅缩短定制化泵组的设计周期，也能降低备件储备的品类数量，对于车载、航空地面设备这类需要多规格泵组配套的场景，这种模块化设计能够有效压缩全生命周期的使用成本。泵体的外部结构做了圆角过渡处理，没有尖锐凸起，既避免安装维护过程中出现磕碰损伤，也能适配车载设备的安全设计要求，进出液接口采用标准化管接头形式，可直接与系统管路快速连接，无需额外加工转换接头。
