六弯叶开式离心泵叶轮结构设计

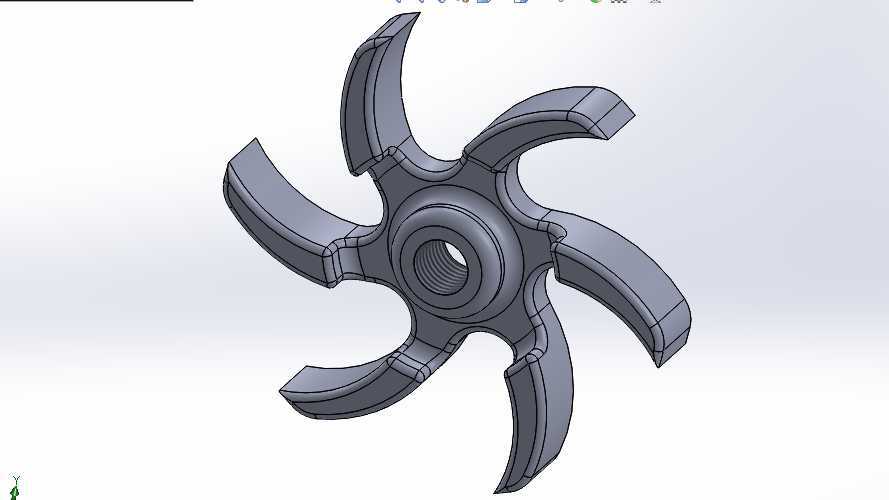

在流体输送系统的核心动力单元中，叶轮作为直接完成能量转换的转子部件，其结构合理性直接决定整泵的水力效率与运行稳定性。这款六弯叶开式结构的叶轮，主要适配输送含少量固体颗粒、短纤维杂质的流体工况，常见于污水处理、轻工浆料输送、小型循环供水等场景，相比闭式叶轮，其开式流道不易被杂物堵塞，对介质洁净度的容忍度更高，日常维护时的清理难度也更低。从结构设计逻辑来看，六片弯曲叶片采用后弯式叶型，这种叶型能在叶轮高速旋转时，让流体沿叶片型线平滑过渡，减少流道内的涡流与冲击损失，相比直叶片结构，相同转速下能获得更稳定的流体出口流态，降低泵壳内的水力脉动，进而减少整机运行的振动与噪音。叶轮中心设置带内螺纹的轴孔，用于和泵轴直接螺纹连接，这种连接方式结构紧凑，适合小尺寸叶轮的安装固定，安装时需保证轴孔与叶轮端面的垂直度，避免旋转时出现动平衡超差的问题；轴孔周边的轮毂部分做了加厚处理，能提升与泵轴配合的结构强度，传递扭矩时避免轮毂开裂。叶片从轮毂处向外缘平滑延伸，叶型厚度从根部到外缘逐渐减薄，既保证根部足够的强度承受流体冲击与离心载荷，也能减少叶片外缘的流体排挤效应，提升过流效率。叶片的弯曲角度经过水力计算匹配，能在流体从轴向进入叶轮后，平稳转向径向甩出，将电机输入的机械能高效转化为流体的压力能与动能。安装边界方面，这类小尺寸开式叶轮的轴向间隙需控制在合理范围，间隙过大会导致流体回流降低效率，间隙过小则可能在运行时因轴窜动与泵壳发生摩擦，装配时需根据泵腔的实际尺寸调整密封垫厚度来保证间隙符合要求。实际选型应用时，需匹配对应功率的电机转速，避免转速过高导致叶片承受的离心应力超出材料许用值，同时要根据输送介质的腐蚀特性选择对应的叶轮材质，输送普通清水可选用工程塑料或普通铸铁，输送腐蚀性介质则需选用不锈钢或相应的防腐涂层材质。建模过程中，叶片的型线采用样条曲线拟合，保证曲面光滑无突变，旋转阵列叶片时严格保证六片叶片的角度等分，避免因叶片分布不均导致动平衡不达标，后续加工完成后也需做动平衡校验，确保高速旋转时的运行平稳性。
