表土采集作业用挖掘机铲斗滚筒结构

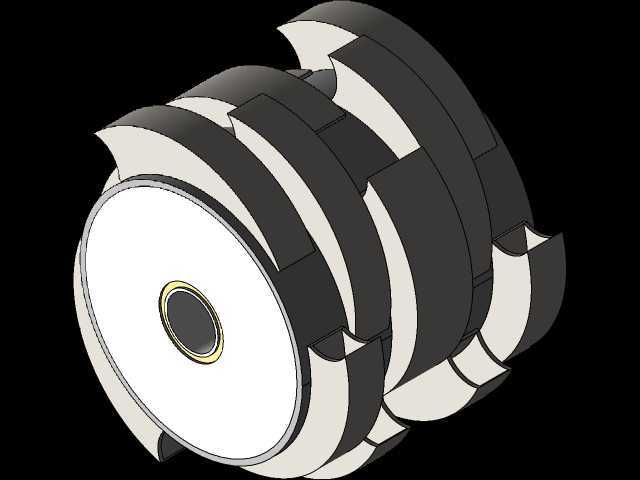

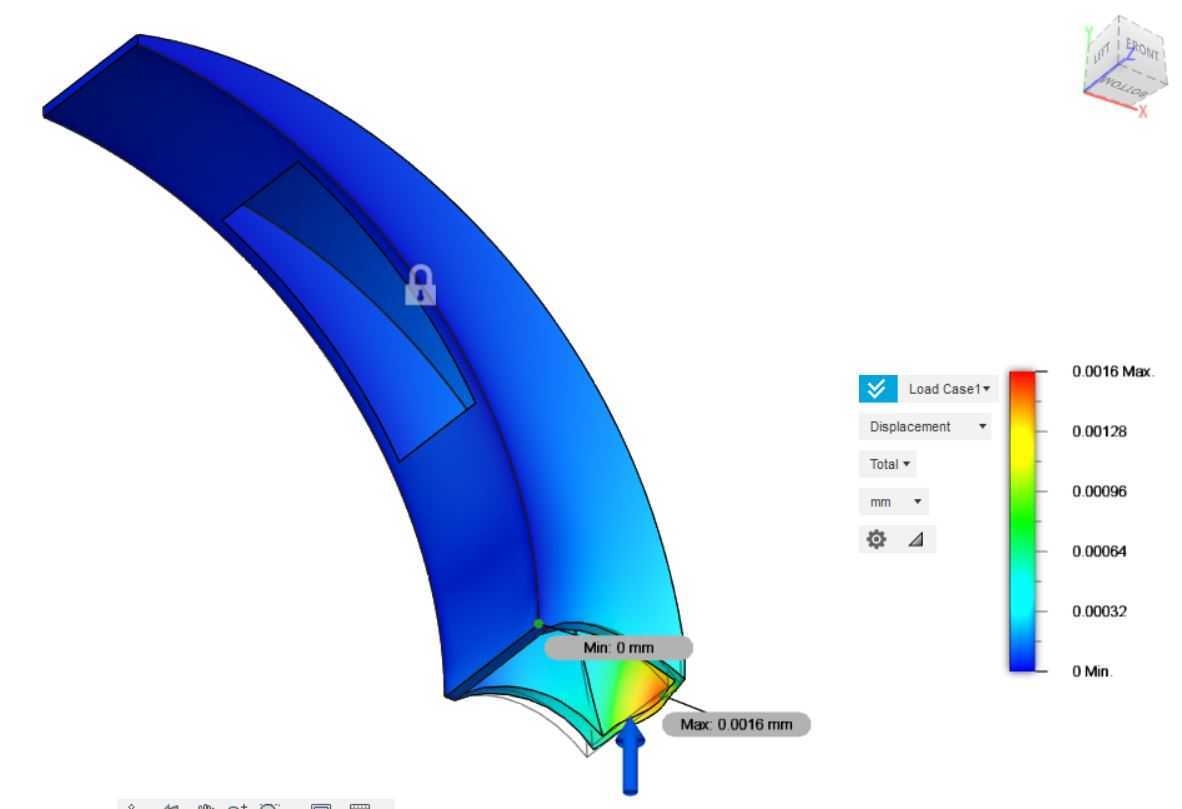

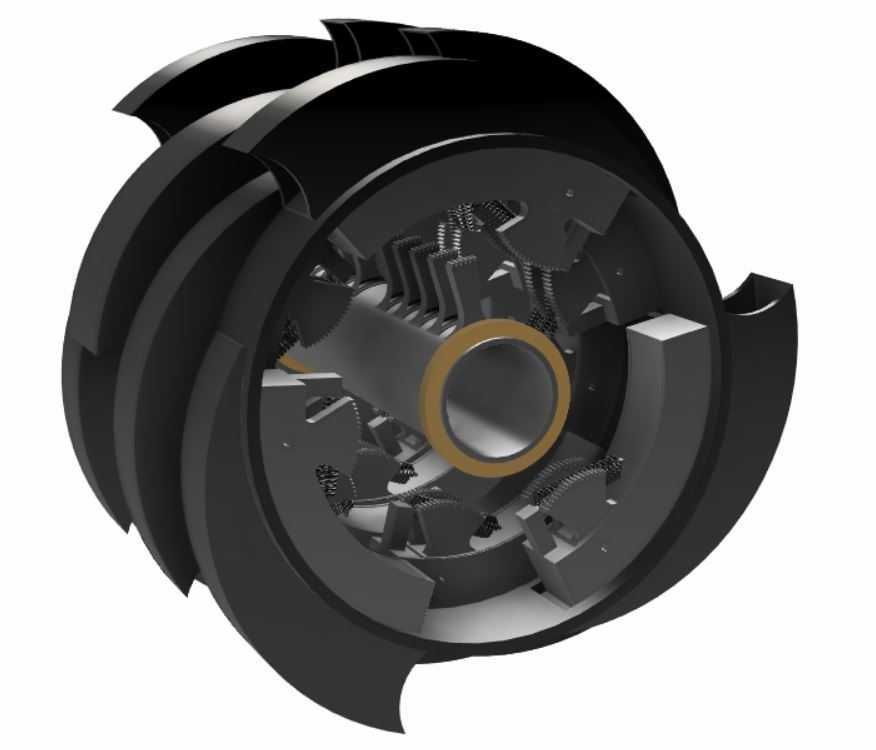

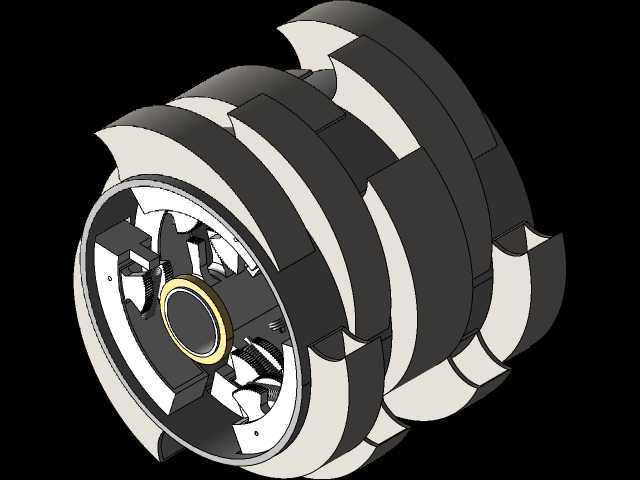

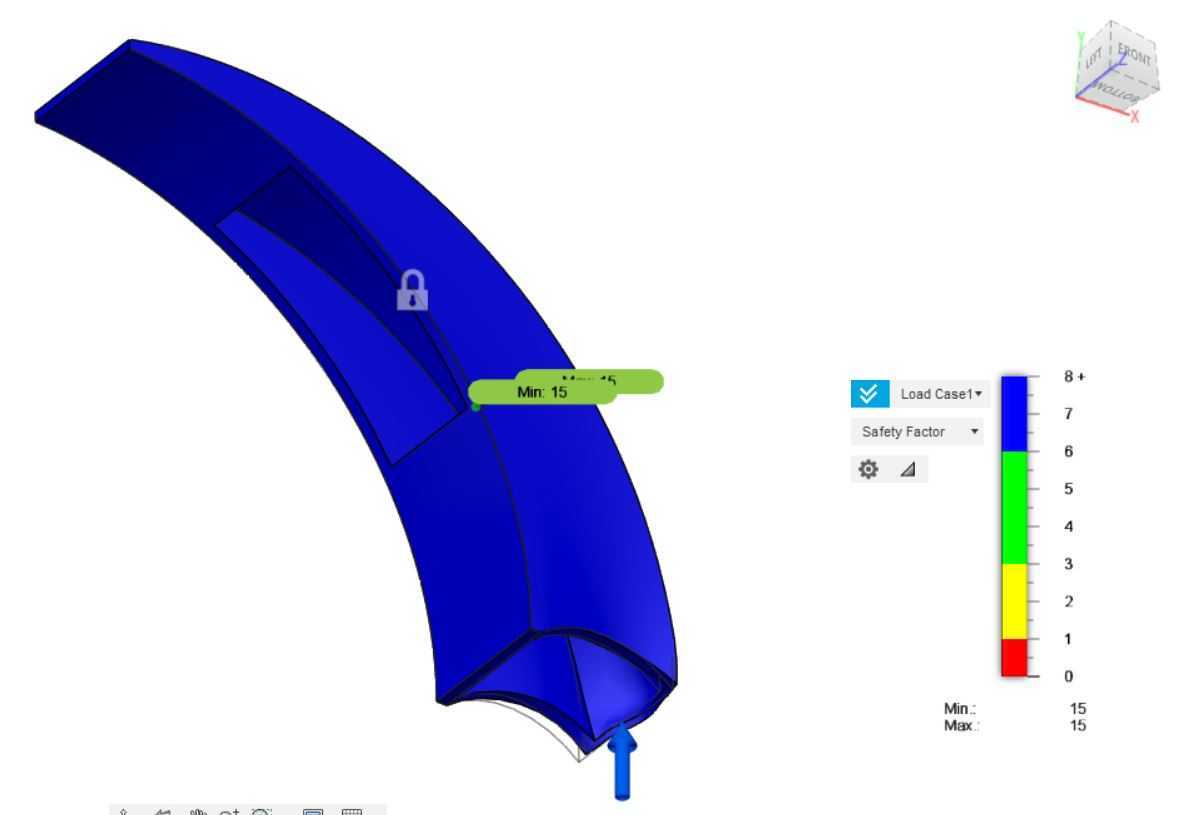

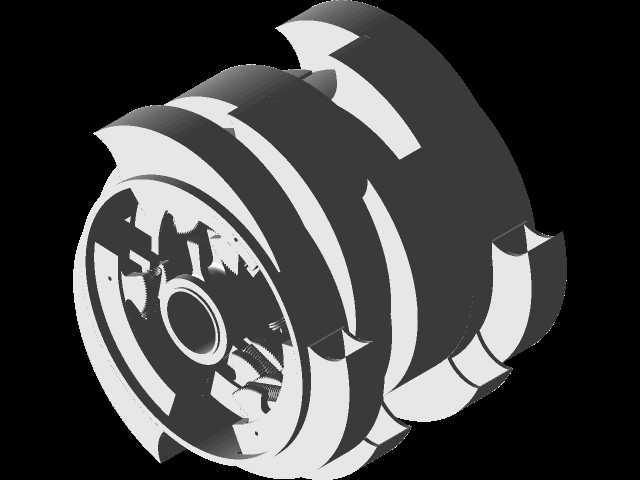

该铲斗滚筒主要配套于表土采集类挖掘作业设备，适配需要精准控制表层土壤取土量、避免过度扰动下层原生土层的作业场景，常见于地质表层取样、农田表土剥离收集、生态修复前期表土留存等工况，可在单次铲装循环内完成表土的精准切取、暂存与定点卸料，无需额外配合人工清土或二次筛分作业。整体结构以单铸钛芯作为内部承载基体，芯体上均匀排布15个钛勺，分5列沿芯体周向呈120度夹角错位焊接固定，中间列钛勺采用加宽柱形设计，两侧列柱形尺寸收窄，作业时三列钛勺可同时接触表土，保证传统Z-X平面与矢状平面上的受力对称，避免单侧柱体受力过大引发结构变形，同时错位排布的勺体可保证每排勺柱切削区间的表土重量相近，不会在单个勺柱上产生过载应力，这种对称排布设计也能让设备无需额外同步机构即可保证两端取土量一致，降低作业过程中的水平净反作用力波动。中柱铲斗开口宽度设为72.5mm，非中柱铲斗开口宽度为42.5mm，单个铲斗角度跨度为90度，铲斗开口高度50cm，整体填充率可达70%，滚筒整体自重4kg，安装端适配刚性铸铝轴，轴系两端配置2个W61876型密封轴承，轴承分别通过滚筒筒壁的内部和外部台阶完成轴向固定，滚筒筒体采用铝制材质，其中一侧端盖为可拆卸结构，方便日常作业后清理勺体内卡滞的土石杂物。刚性轴上集成多个扇形模块与正齿轮齿廓，以接近垂直位置为中心沿逆时针方向成12度角分布，对应挖掘机旋转作业方向，每个铲斗下方配置铝制暂存容器，容器通过铝制旋转门焊接到自身结构上，旋转门由中等硬度弹簧控制闭合，常态下门体保持关闭，门齿嵌入扇形模块的扇形正齿轮剖面，当铲斗切削至接近地面位置时，土壤进入铲斗后暂存于下方容器，容器容积刚好容纳单勺取土量，当铲斗转动至接近垂直位置时，门齿齿轮与刚性轴齿轮啮合驱动，使集装箱门以接近垂直的角度打开，最大限度减少已填充表土的阻力，收集器通过垂直位置后，门齿轮与轴齿轮脱离接触，门体在弹簧作用下回位关闭，为下一次取土动作做好准备，该结构可在随动100N载荷下完成铲形的最大载荷模拟，稳定实现70%的最大填充率。
