挖掘机耙斗式取料滚筒结构设计

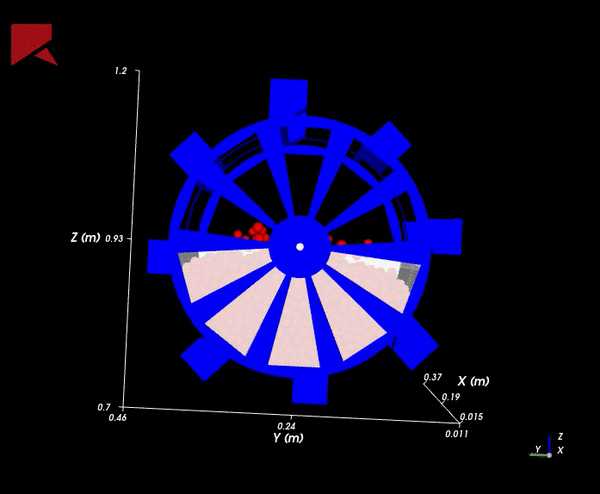

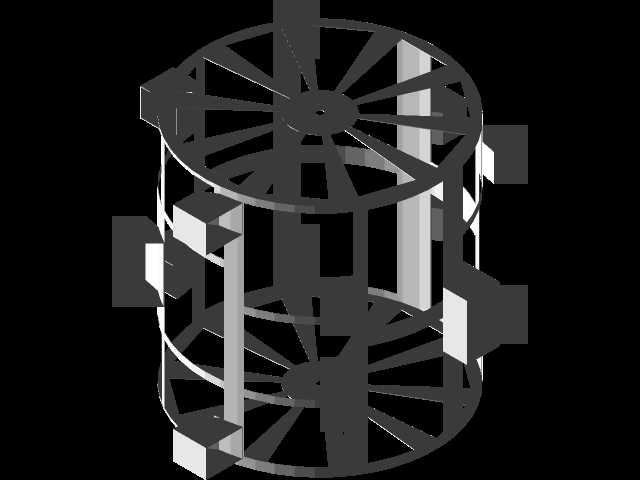

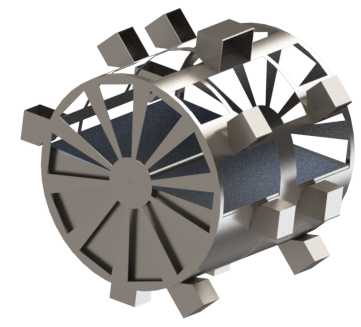

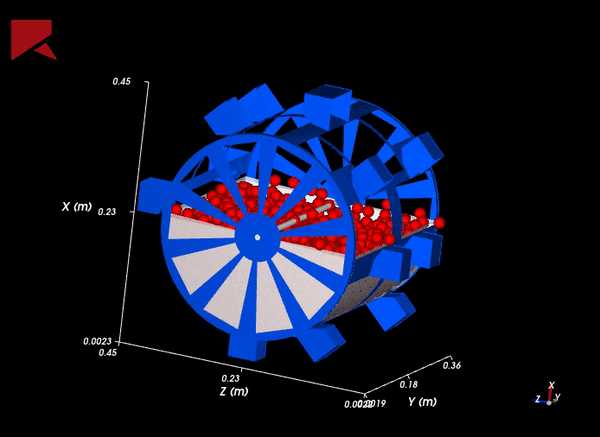

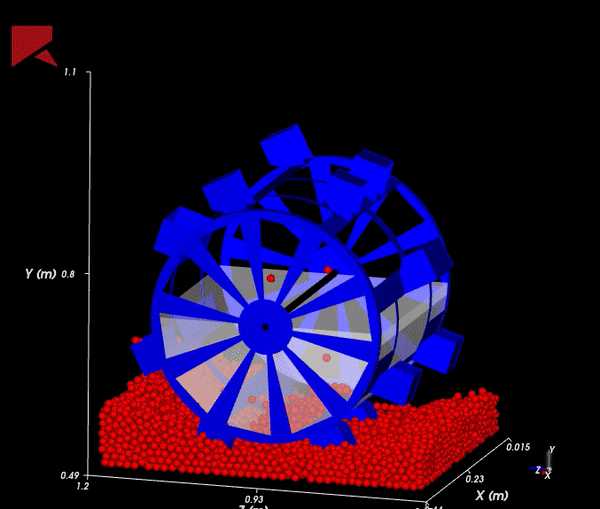

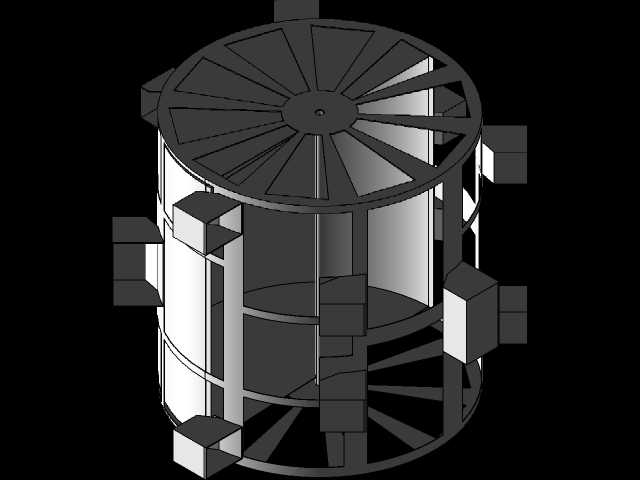

该耙斗式滚筒主要应用于小型土方开挖、沟渠清淤、散状物料连续取料作业场景，可适配于微型挖掘机前端工作装置，替代传统挖斗实现连续化装料作业，在狭小场地的土方转运、农田水利沟渠清理、散沙散土装车作业中，相比传统间歇式挖斗作业效率提升明显。整套机构核心为同轴布置的双层筒体结构，外层筒体圆周方向均匀排布16个小型铲斗，铲斗开口沿滚筒旋转切线方向布置，可在滚筒转动至最低位置时切入料堆完成装料，随滚筒转动抬升至最高点位时，铲斗内物料依靠重力卸入内部储料腔。内层筒体为固定储料结构，与外层筒体采用同轴间隙配合，当外层铲斗完成装料转过180度卸料区间后，外层筒体的密封段会贴合内层筒体的卸料口，避免物料在抬升过程中洒落，当滚筒转动至排空区间时，内层筒体的卸料通道打开，可在极短时间内将储料腔内的物料全部排空，单组小铲斗容积为0.11升，整套机构单次循环储料容积可达25升。设计过程中优先考虑了易堵塞工况的适配性，整个料流通道无狭窄拐角、无凹槽结构，物料在铲斗、储料腔、卸料口的流动路径全程顺滑，即使处理含水率偏高的黏性土壤，也不会出现通道堵塞的问题。滚筒整体采用钛合金材质加工，整体结构自重控制在2840克，轻量化设计可降低前端工作装置的负载，适配小吨位挖掘机的液压承载能力。安装边界上，滚筒主轴与挖掘机前端驱动马达采用法兰连接，整体径向最大尺寸适配1吨级微型挖掘机的前端安装空间，轴向宽度可根据作业需求调整铲斗排布数量，对称排布的铲斗结构在转动过程中径向受力均匀，不会产生额外的侧向偏载，可有效降低驱动马达的负载波动，延长回转支承的使用寿命。作业转速设定为20转/分时，整套机构可在45秒内完成25升容积的物料填充，3秒内完成整腔物料排空，连续作业的物料输送效率远高于传统单斗间歇作业模式，同时无额外振动冲击，作业过程稳定性更强。
