NASA实验附件系统承载支架结构设计

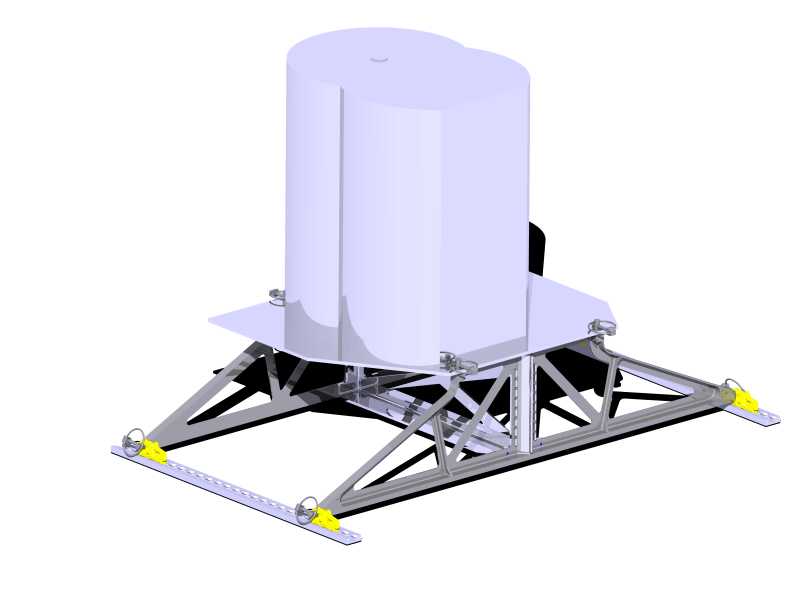

该结构件主要服务于航天领域空间实验载荷的搭载安装场景，作为实验附件系统与搭载平台之间的连接承载主体，需要同时满足发射阶段的力学载荷耐受要求与在轨阶段的实验设备固定需求。从实际使用角度出发，这类支架需要在有限的安装空间内，为不同规格的实验模块提供稳定的安装基准，同时还要兼顾地面总装阶段的操作便利性，避免复杂的装配流程带来的额外工时消耗。

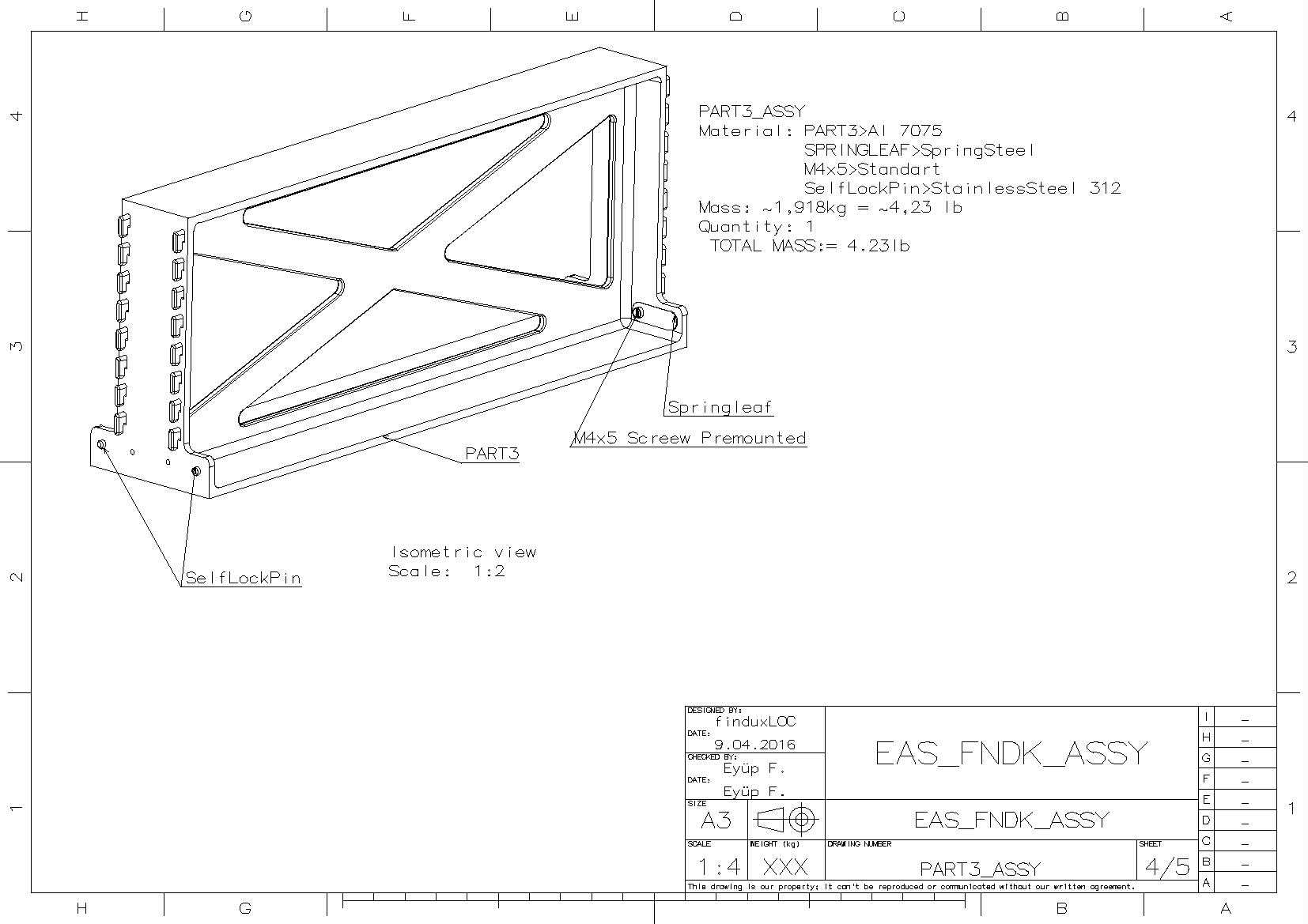

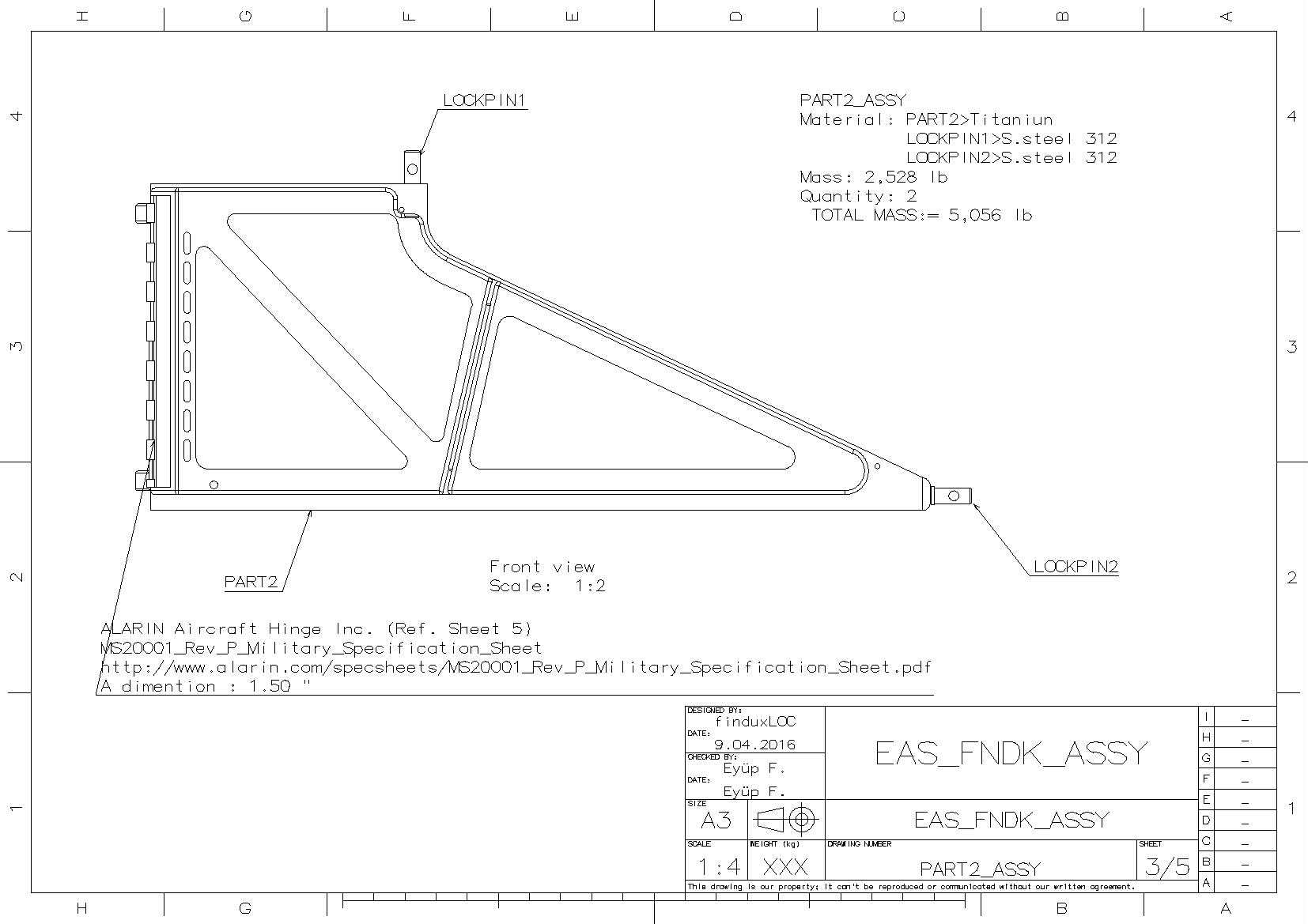

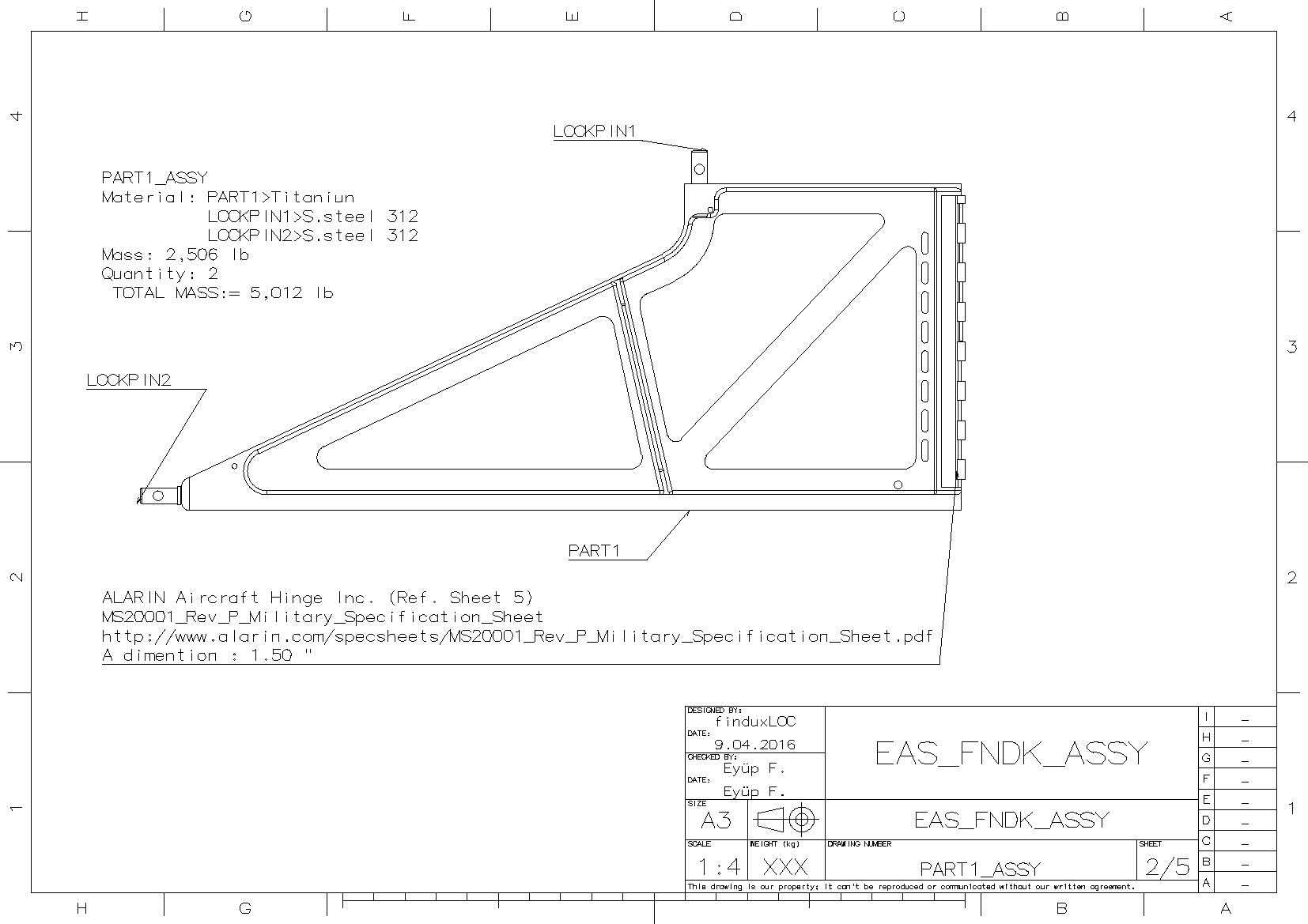

设计过程中优先采用了桁架式的镂空框架结构，没有采用整块实体板材的设计方案，核心是在保证结构刚度的前提下尽可能降低自身重量，这对于航天搭载场景来说是核心设计指标之一。整体框架分为两个功能分区，一侧设置多组等距排布的安装孔位，可适配不同尺寸实验模块的固定需求，安装孔的位置公差经过严格校核，保证实验模块安装后不会出现位置偏移；另一侧采用三角形加强筋的桁架布局，通过斜向筋条将载荷均匀分散到整个框架的连接节点上，避免局部应力集中导致的结构变形，在发射阶段的振动、冲击载荷作用下，不会出现结构共振或者连接失效的问题。

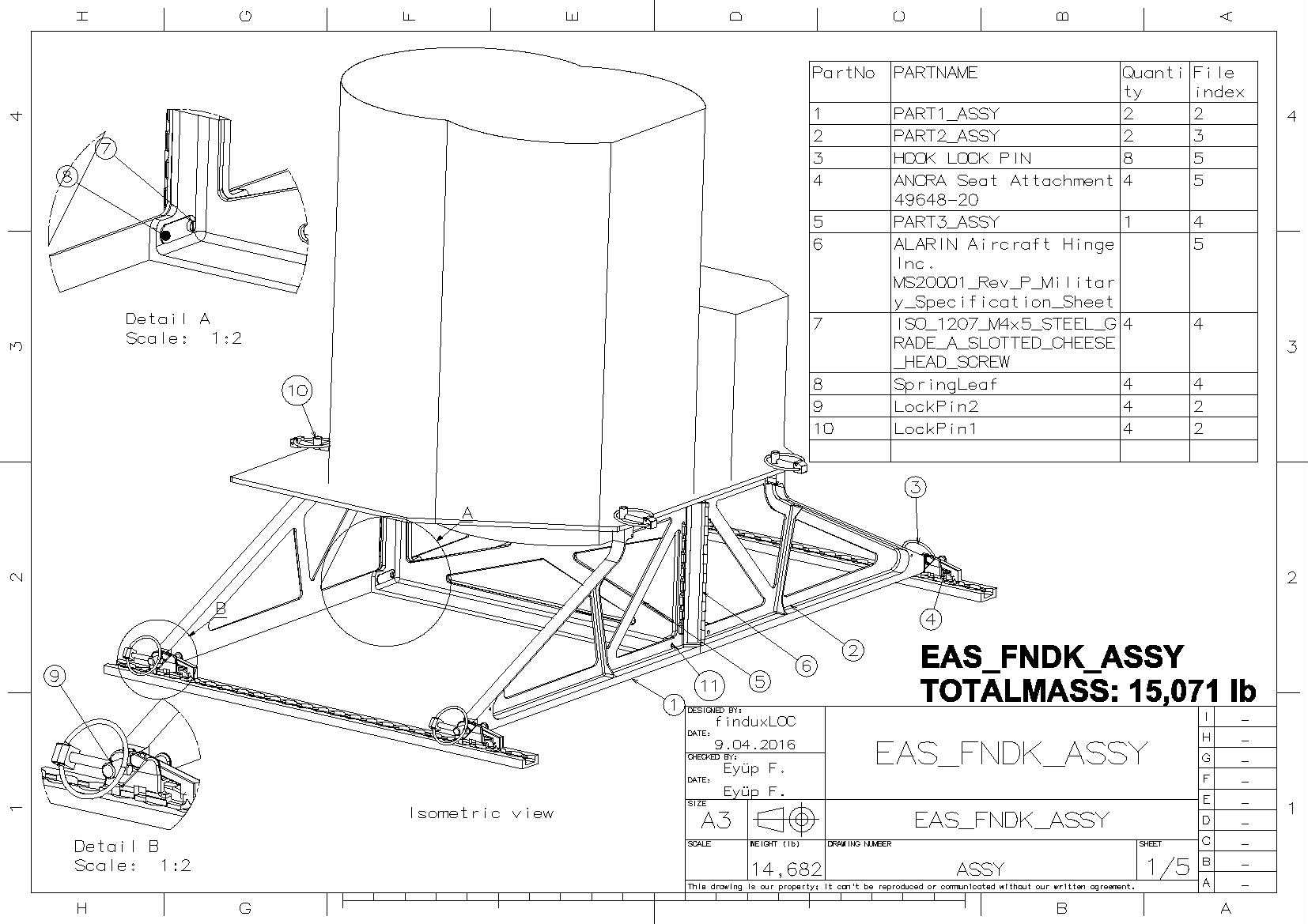

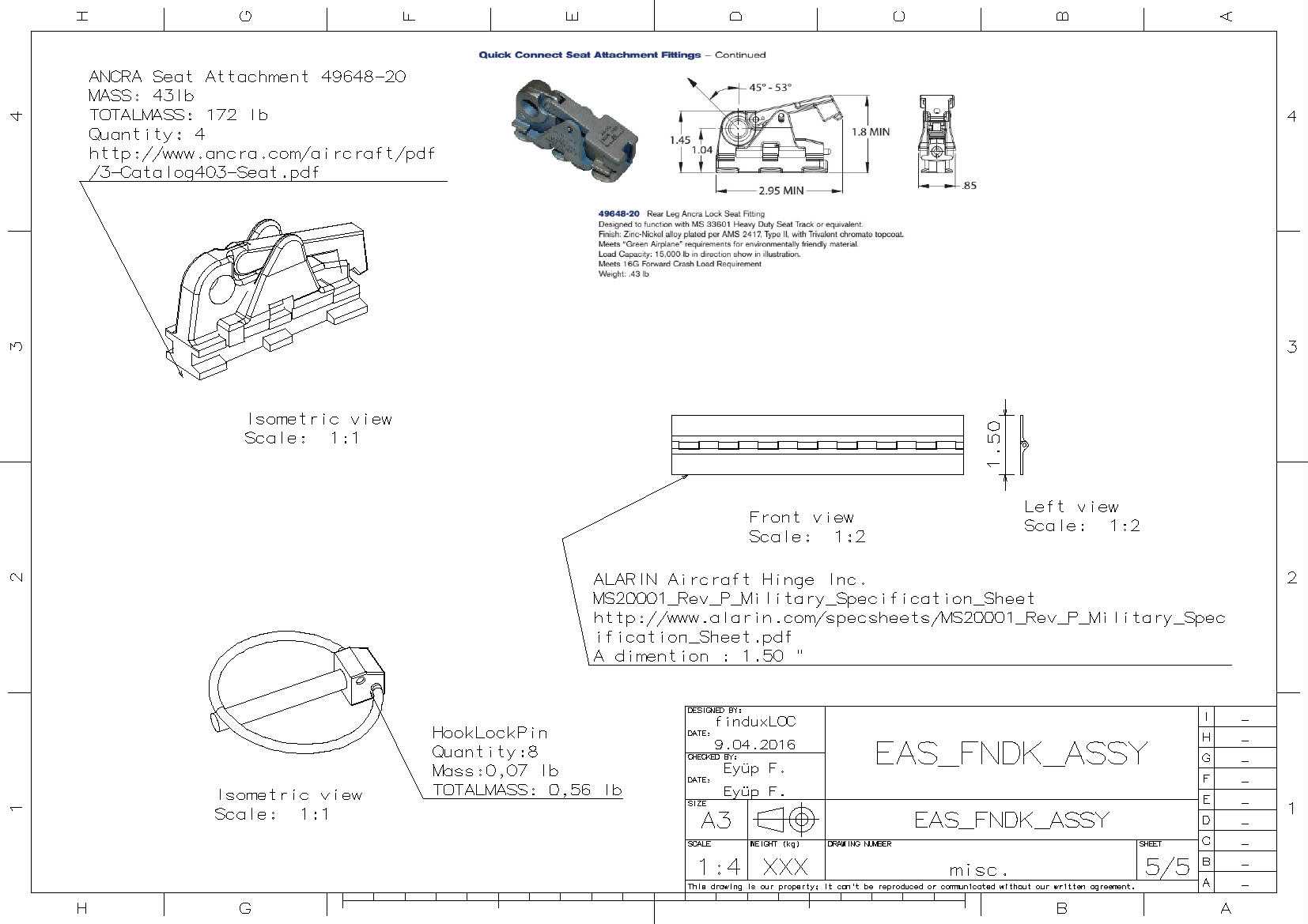

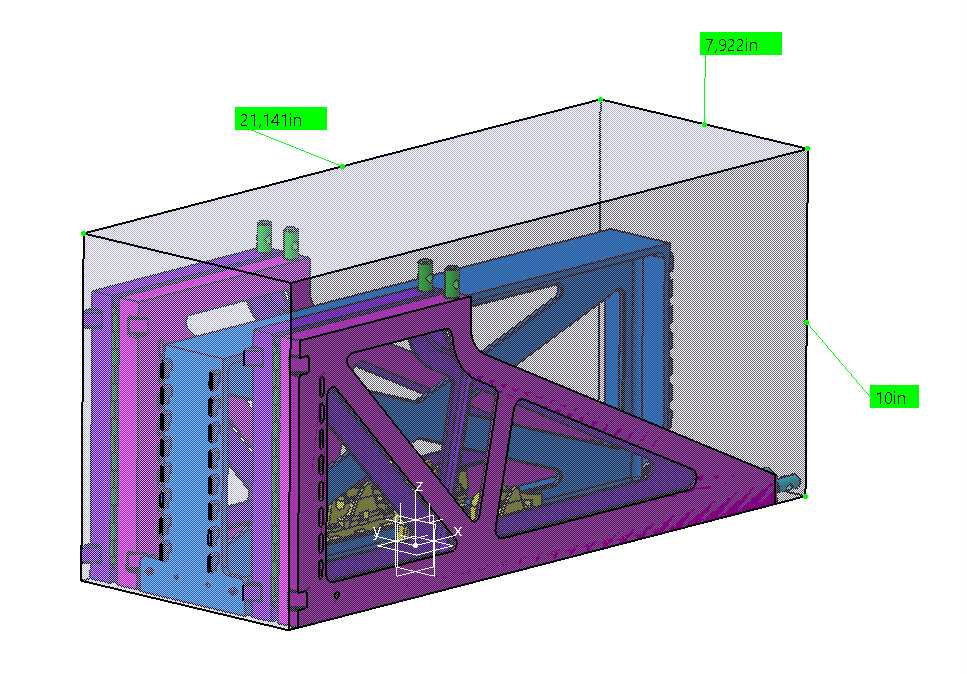

从安装边界来看，整体结构的外包络尺寸严格控制在搭载舱预留的安装空间范围内，长度、宽度、高度方向的尺寸都预留了足够的装配间隙，不会和周边其他搭载设备产生干涉。框架顶部设置的两组定位柱，可在总装阶段快速实现与舱内安装基准的对位，降低装配时的调整难度；框架底部设置的连接脚座，可通过标准紧固件与舱内安装板实现刚性连接，连接点的位置经过力学仿真优化，能够将传递到安装板的载荷控制在允许范围内。

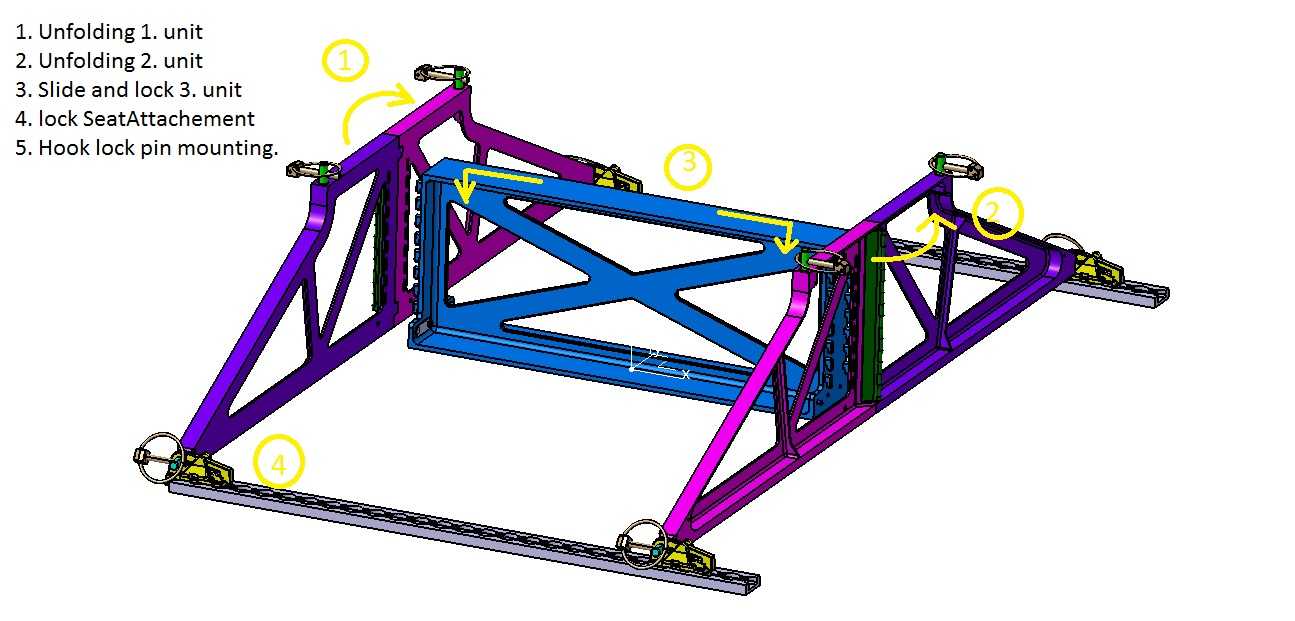

结构采用分块拼接的设计思路，两个不同颜色标识的框架单元可单独加工后再通过紧固件拼接为整体，加工阶段可根据不同部位的受力需求选择对应的材料，受力较大的主承载筋条采用高强度铝合金材料，非承载的辅助安装板可采用轻量化复合材料，进一步平衡结构强度与自重的关系。拼接式的设计也便于后期实验模块的更换调整，不需要拆解整个支架就能完成局部模块的拆装操作，适配空间实验阶段不同载荷的更换需求。整个结构的所有棱边都做了倒角处理，避免总装过程中尖锐边角对操作人员或者实验线路造成损伤，外露的安装孔位都做了锪平处理，保证紧固件安装后头部不会突出结构表面，不会占用额外的安装空间。
