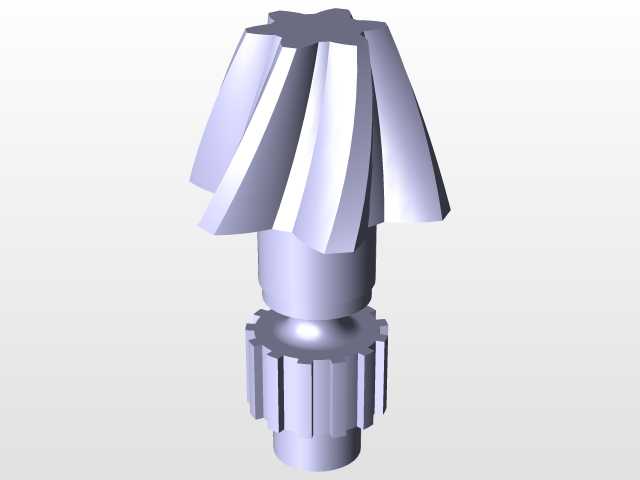

带花键轴段螺旋锥齿轮传动件结构

这类带集成花键轴段的螺旋锥齿轮，多用于相交轴动力传递场景，常见于差速器输入端、机床主轴进给传动箱、小型农机转向传动单元这类需要改变动力传输方向、同时兼顾扭矩传递密度的结构中。不同于分体式装配的锥齿轮与传动轴结构，集成式设计直接将齿轮本体与输入花键轴、定位轴颈做一体化结构，省去了键连接的装配间隙，在正反转频繁切换的传动工况下，能大幅降低连接位的冲击磨损，避免键槽滚键、轴孔配合松动这类常见失效问题。

设计阶段首先要匹配安装边界的空间约束，轴段部分依次设置了花键啮合段、轴承安装轴颈、齿轮本体定位台肩，各轴段的同轴度公差需要控制在0.02mm以内，才能保证装配后轴承运转无偏摆，齿轮啮合间隙均匀。螺旋锥齿的齿向角度选取需要兼顾传动平稳性与轴向力平衡，齿面的接触斑点需要沿齿长、齿高方向控制在合理区间，避免偏载导致的齿面早期点蚀。花键段采用渐开线花键齿形，相比矩形花键承载能力更强，对中性更好，适合中等扭矩下的频繁滑移或固定连接场景，轴端预留的卡环槽用于轴向定位，装配时配合止推垫片可以抵消锥齿轮啮合产生的轴向分力，避免轴系窜动。

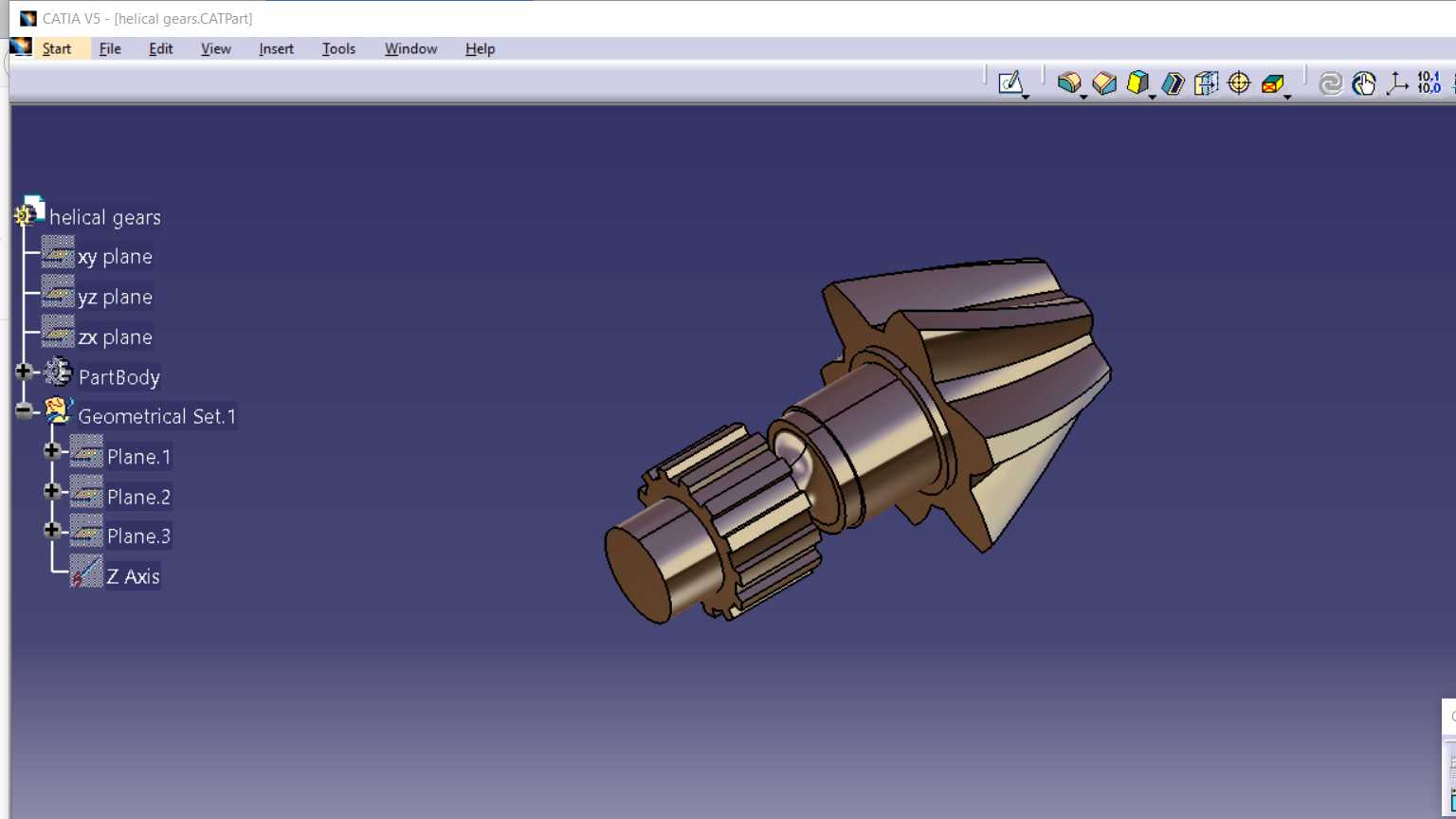

实际选型应用时，需要注意啮合配对齿轮的安装距公差，两个相交轴的轴交角偏差不能超过允许范围，否则会出现齿面接触区偏移，运行噪音增大、承载能力骤降的问题。轴承位的轴颈尺寸需要匹配对应规格的深沟球轴承或圆锥滚子轴承，台肩高度不能超过轴承内圈的倒角尺寸，避免轴承装配无法到位。齿轮本体的背锥面需要与安装座的止口预留合理间隙，防止热胀后出现运动干涉。这类集成结构的零件相比分体装配的组件，减少了零件数量，降低了装配累积误差，在紧凑空间的传动布局中优势明显，尤其适合对传动精度、空间占用有严格要求的小型传动箱设计，建模时需要注意齿根过渡圆角的处理，避免应力集中导致的轮齿断裂，轴段的退刀槽、越程槽尺寸需要符合加工工艺要求，保证后续滚齿、磨齿工序可以正常走刀，不会出现加工干涉。
