四旋翼多用途小型运载飞行器结构设计

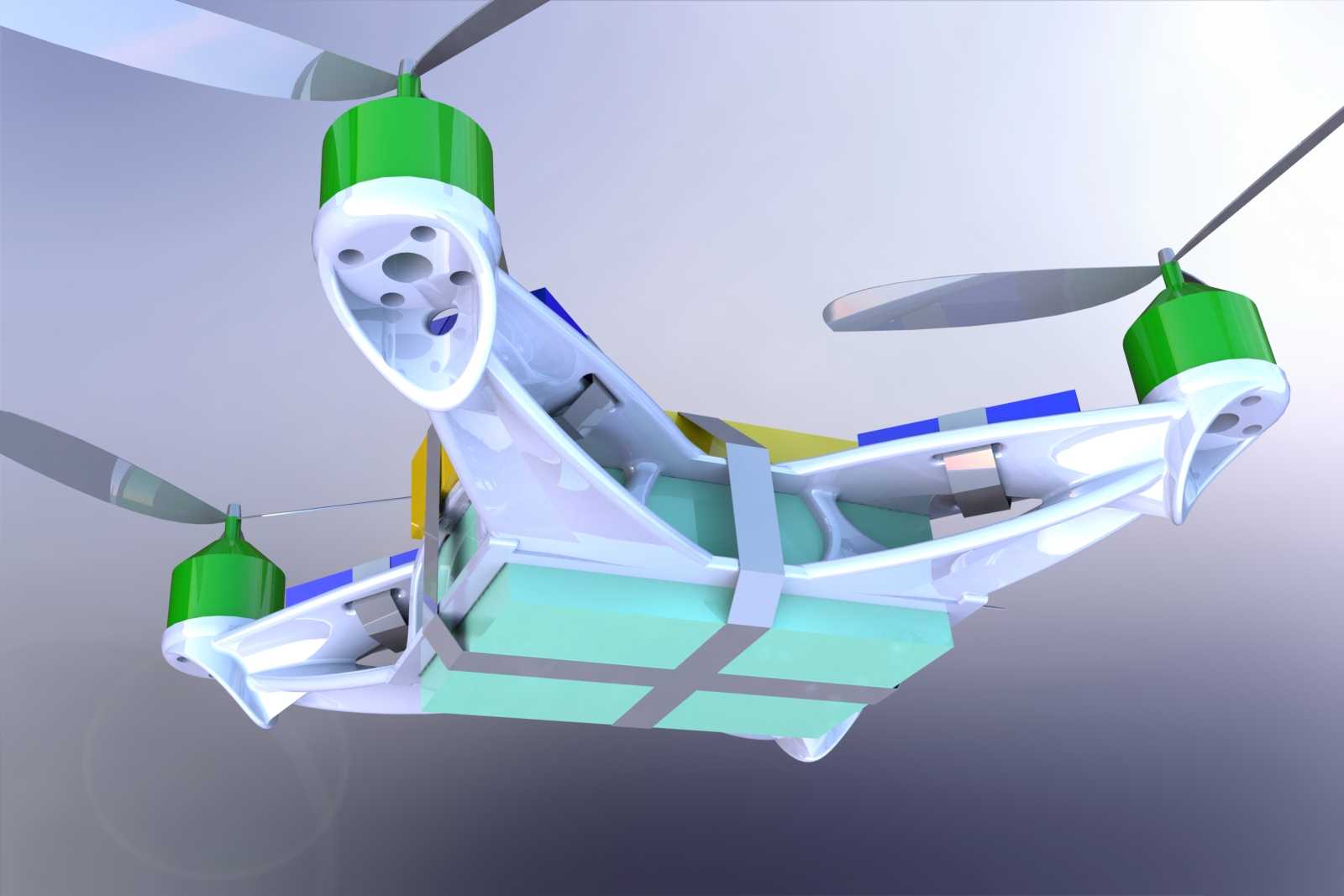

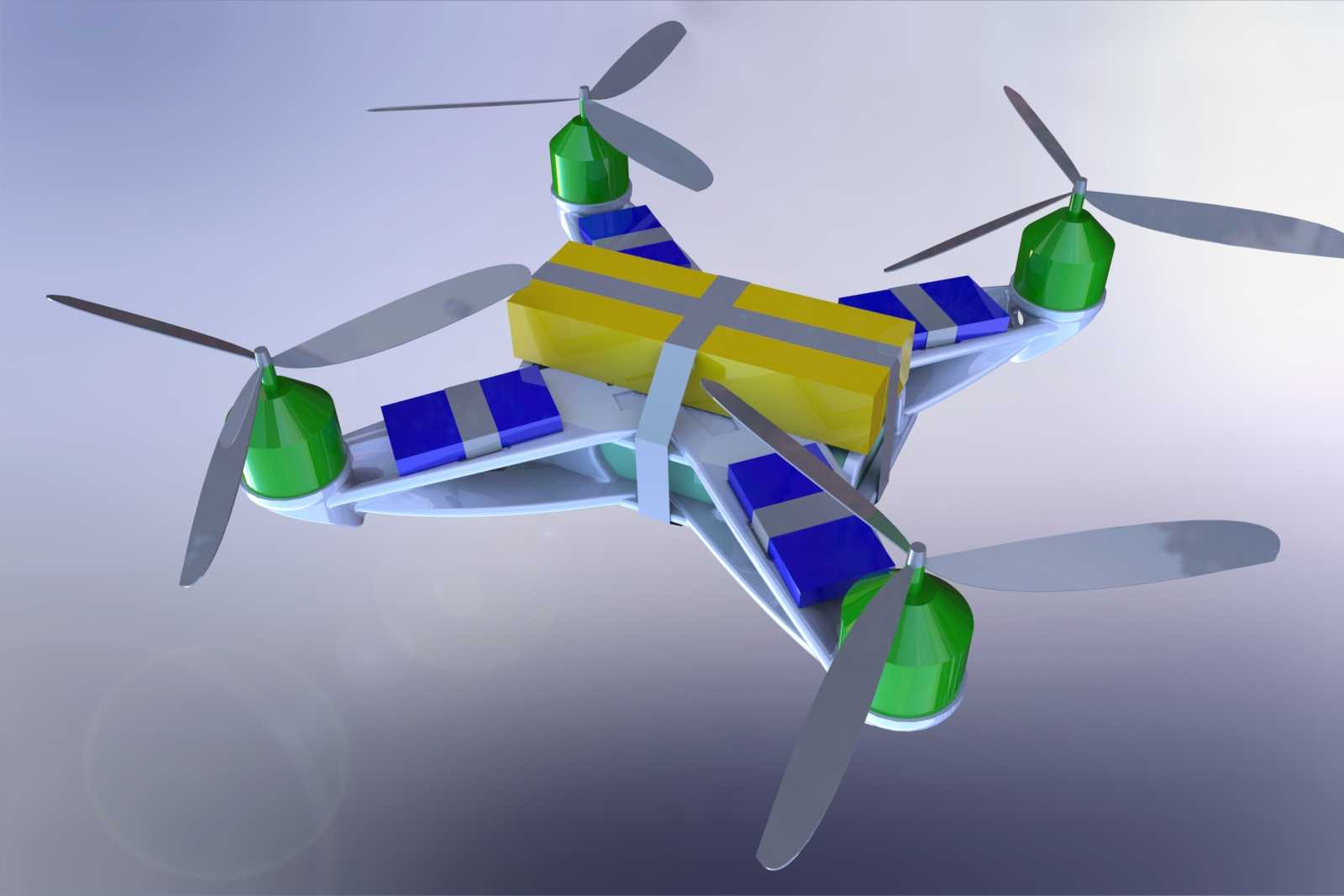

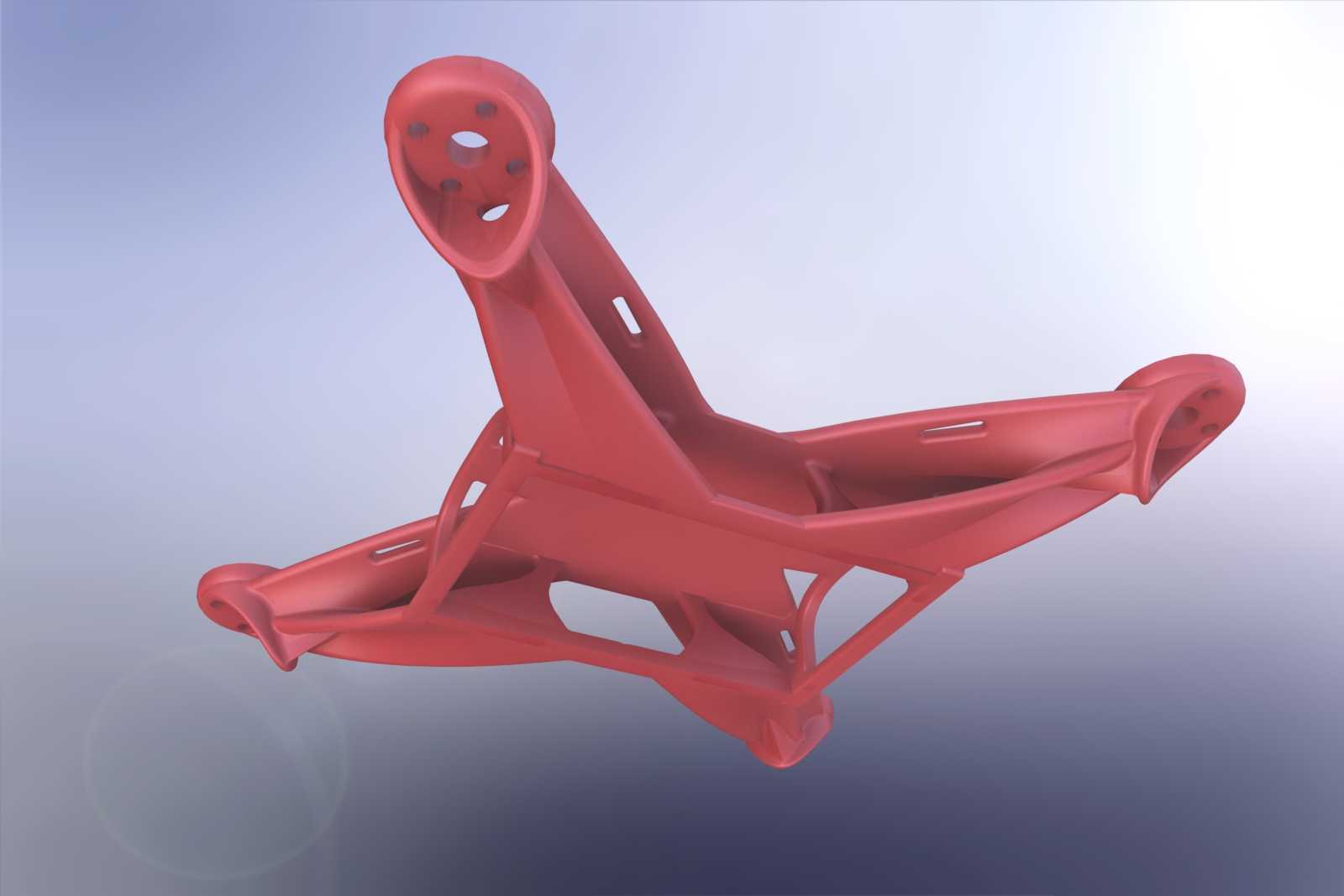

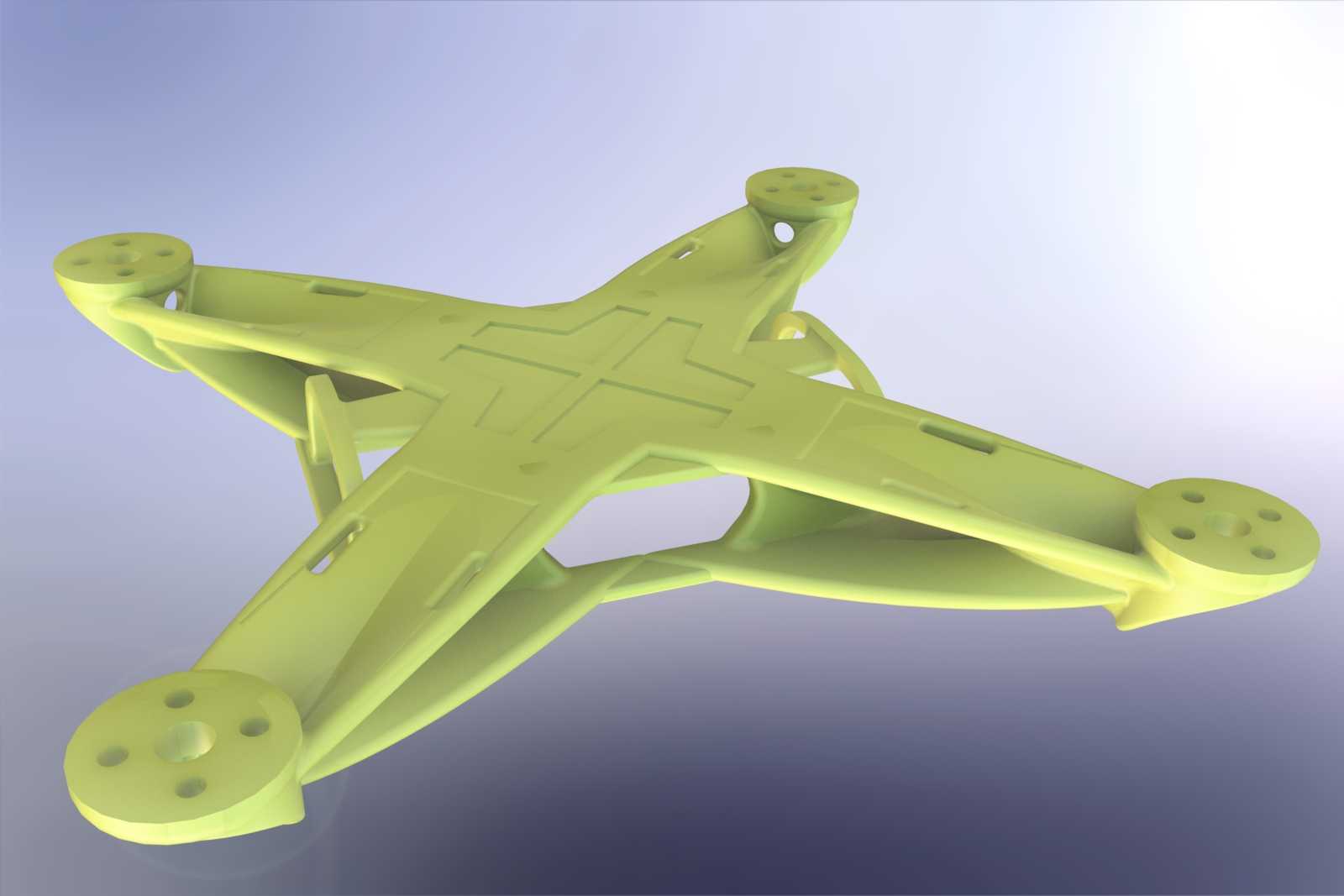

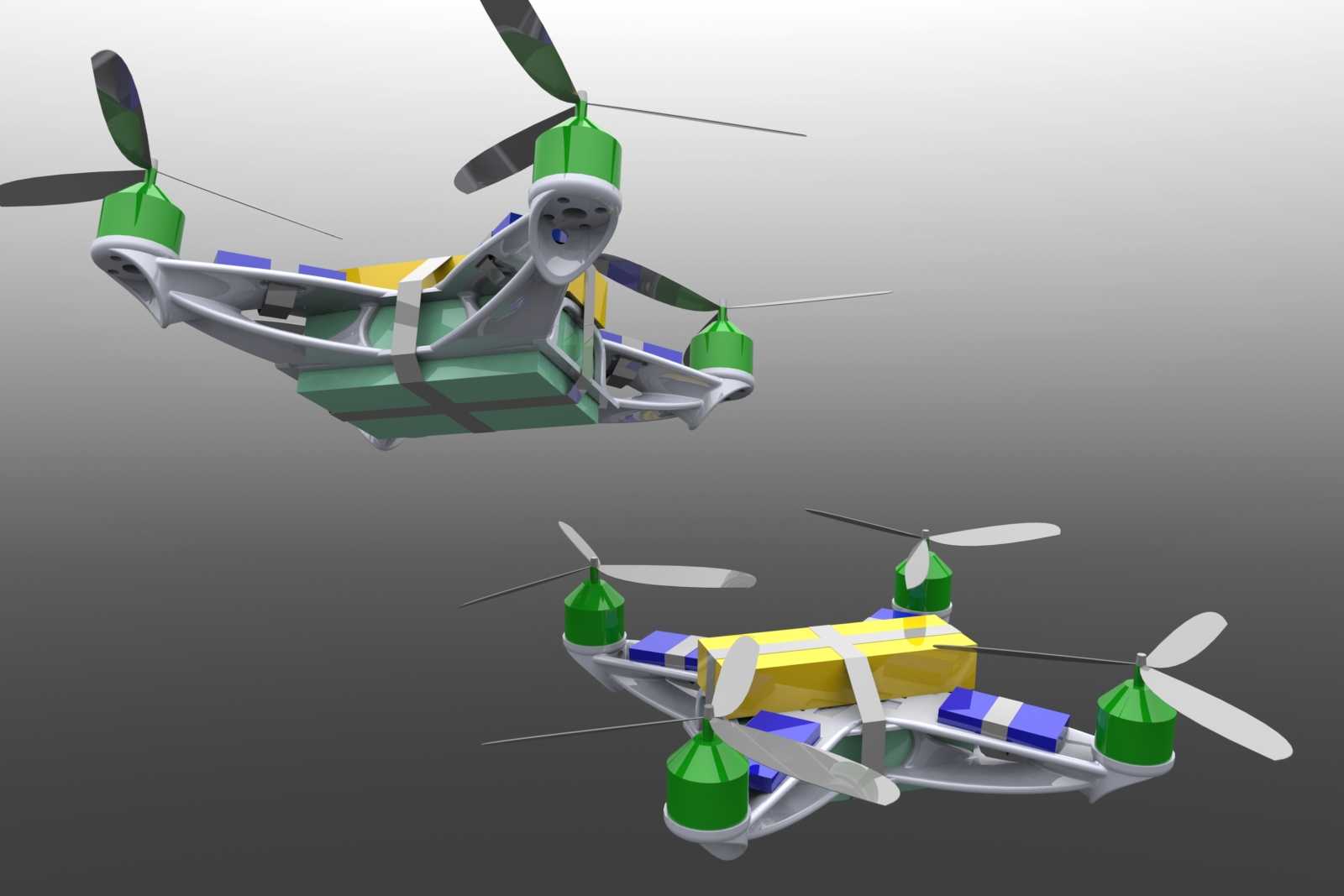

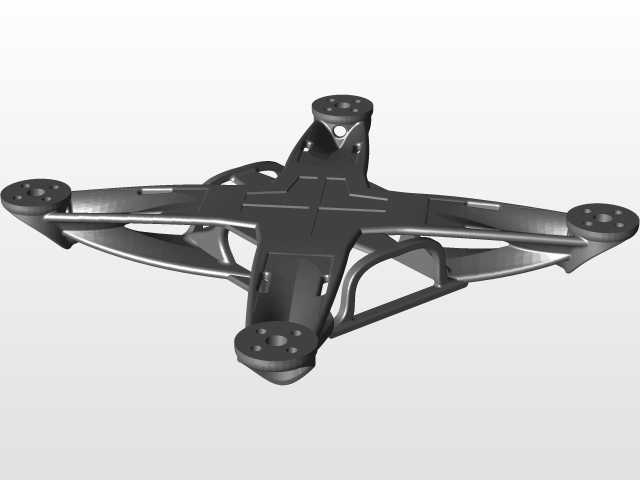

这款四旋翼飞行器的结构设计围绕小载荷短途运输场景展开，机架主体采用轻量化镂空构型，在保证结构刚度的前提下尽可能降低整机自重，提升有效载荷占比。四个旋翼动力单元对称分布在机架延伸臂端部，动力单元与机架臂的连接位置做了加强筋过渡处理，可抵消旋翼高速旋转产生的持续振动，避免长期运行后连接部位出现疲劳松动。机身中部的载荷舱采用模块化快装设计，舱体与机架的配合面设置了定位卡槽，可适配不同规格的标准载荷箱，安装时无需额外工具即可完成锁定，适配应急物资投送、小范围巡检采样等多种作业场景。

从气动布局来看，四个旋翼的安装平面保持共面设计，相邻旋翼的旋转方向相反，可抵消自旋扭矩，飞行姿态控制逻辑更简洁，姿态调整响应速度更快。旋翼桨叶采用低雷诺数翼型，在低空低速飞行状态下能保持较高的气动效率，悬停状态下的功耗控制表现优异。机架臂的长度经过反复校核，既保证相邻旋翼的桨盘平面无干涉，又尽可能缩小整机横向尺寸，降低狭窄空间穿行时的碰撞概率。起落部分与机架底部一体化设计，凸起的支撑结构可在降落时提供足够的离地间隙，避免载荷舱底部直接接触地面造成磕碰，同时支撑结构的形变区间可吸收降落时的冲击载荷，保护机载部件与搭载物资。

动力单元的安装座预留了走线槽位，电调、供电线路可完全嵌入机架内部的空腔，既减少飞行时的气动阻力，也能避免线路外露被桨叶剐蹭，提升运行可靠性。机身中部的载荷固定位设置了可调节绑带结构，可根据搭载物品的外形调整绑定范围，保证飞行过程中载荷不会出现偏移，避免重心变化影响飞行稳定性。整体结构的拆分逻辑清晰，所有连接部位均采用标准快拆紧固件，日常维护时可快速单独更换受损的机臂、动力单元，无需拆解整机结构，大幅降低野外作业时的维护难度。整机的重心设计严格控制在旋翼升力合力的垂线上，在额定载荷范围内，重心偏移量控制在允许区间内，无需额外调整配重即可保证飞行姿态平稳。
