四旋翼负载挂载飞行载具框架结构设计

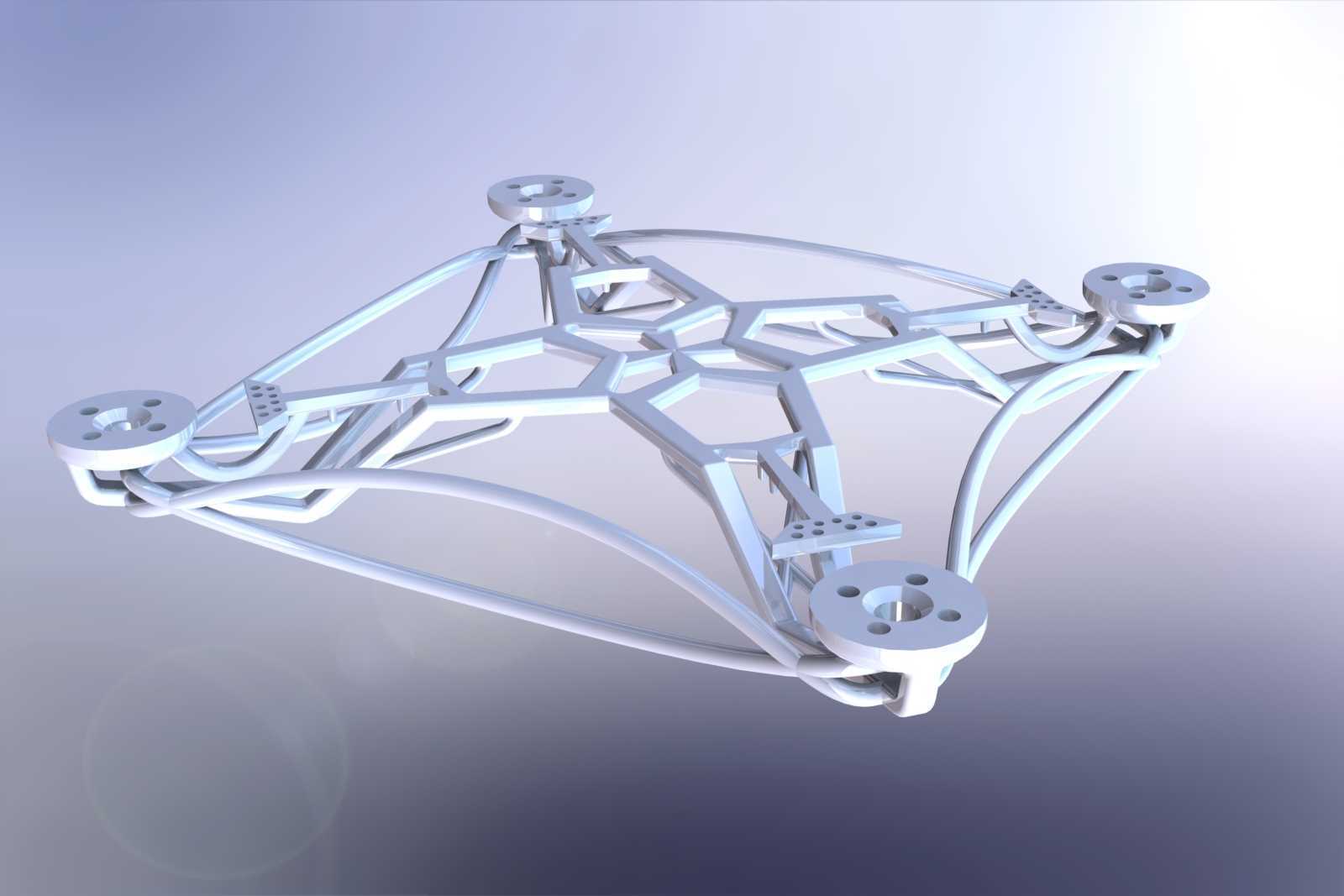

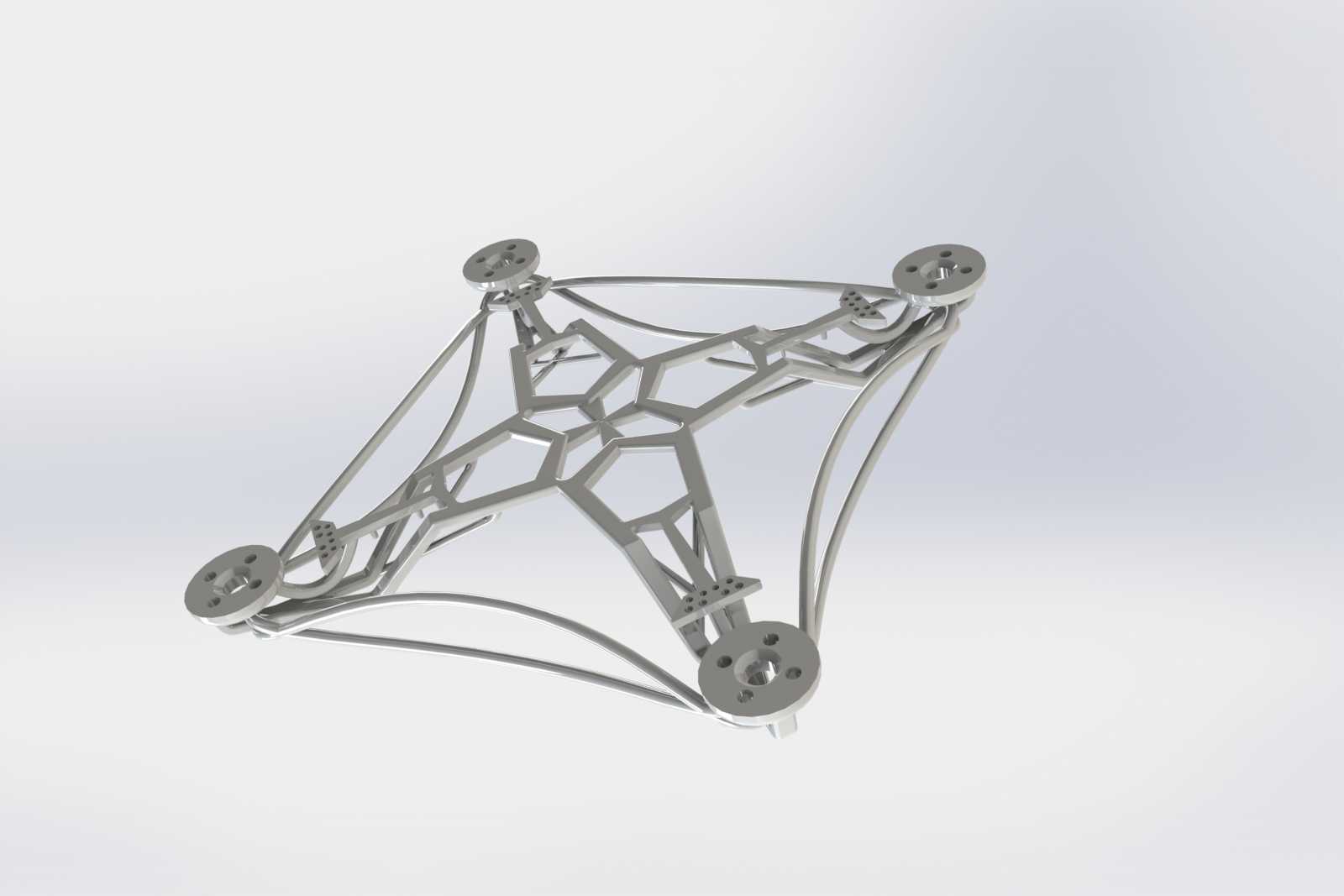

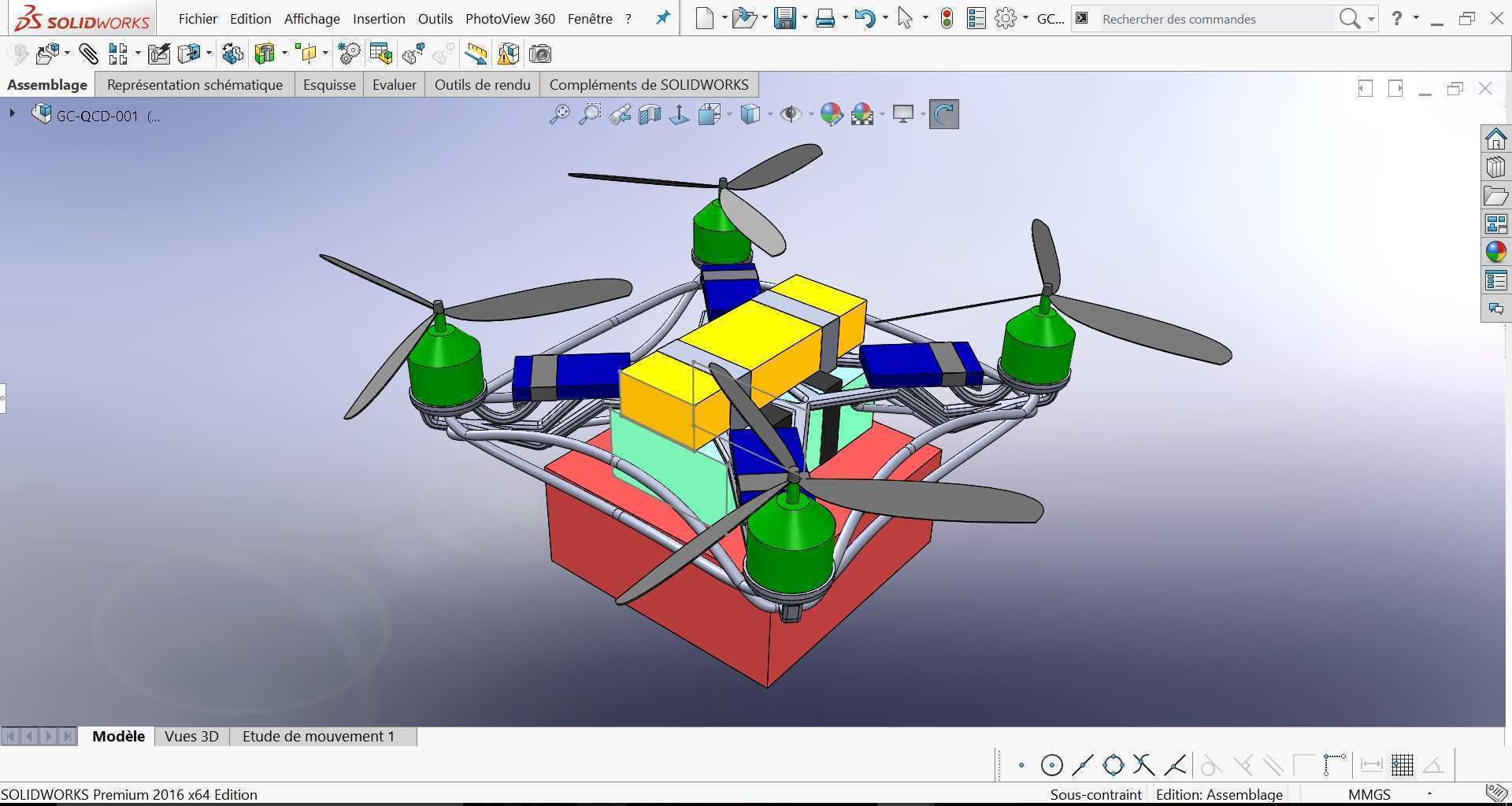

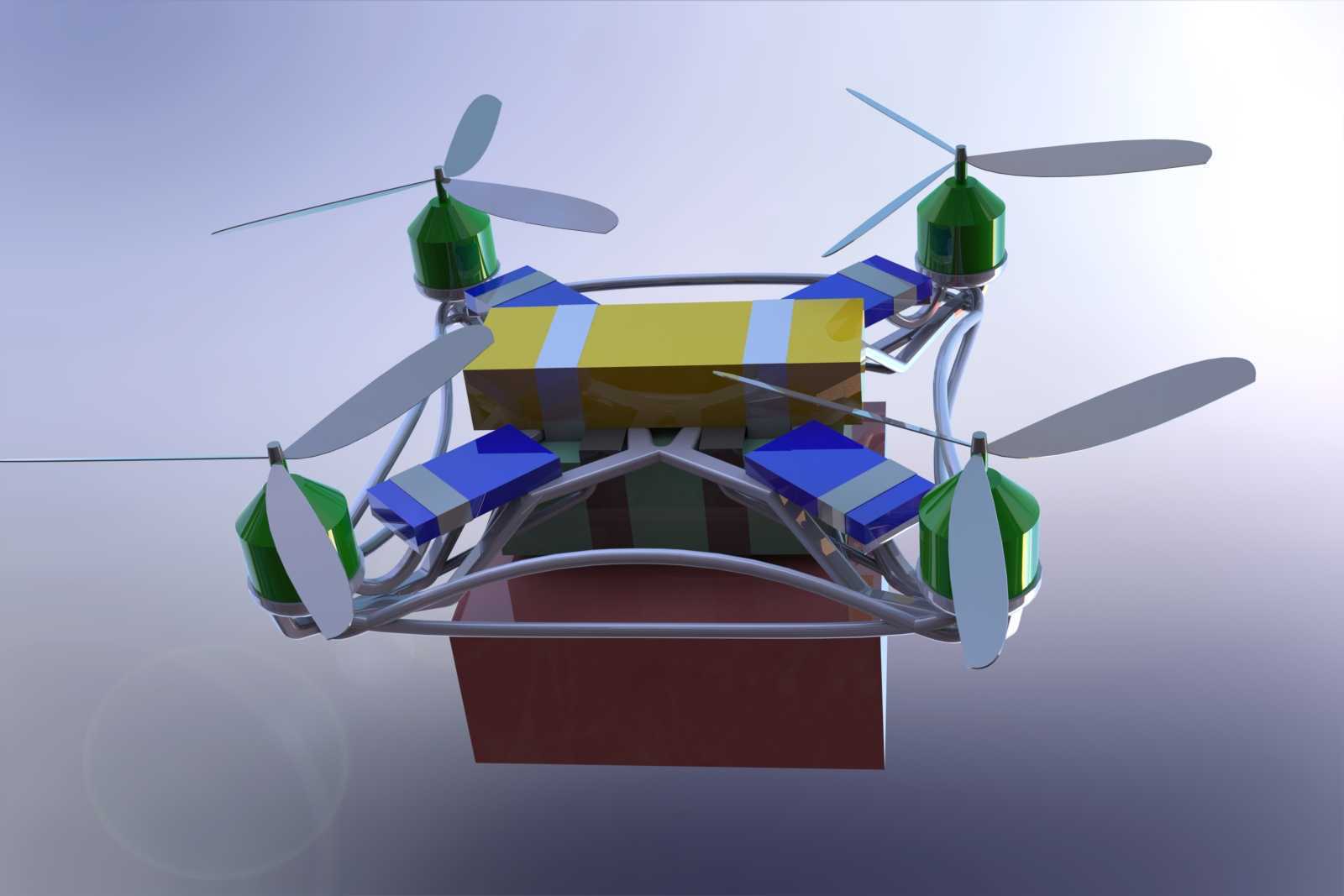

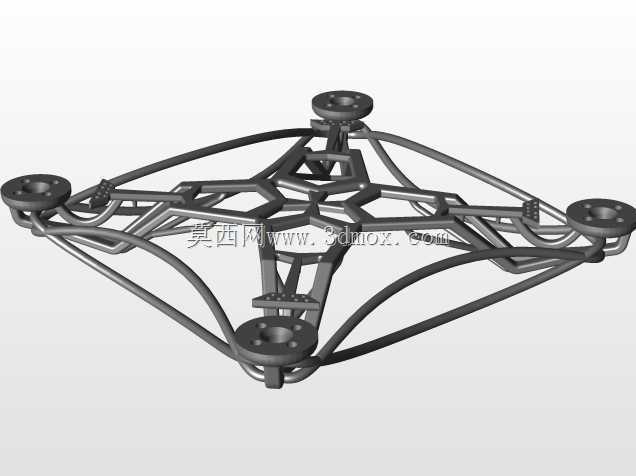

　　在低空作业类旋翼载具的结构开发中，机架作为核心承载基体，其设计合理性直接决定整机的飞行稳定性、负载适配能力与抗振表现。本次设计的四旋翼机架采用中心对称布局，四个旋翼驱动单元分别布置于机架延伸出的四个支臂末端，支臂采用弧形过渡的一体化连接结构，避免直角连接处的应力集中问题，同时降低飞行过程中的气流扰流影响。中心区域预留了标准化的负载安装位，可适配不同规格的任务载荷，当前展示的挂载方案为块状载荷的基础适配形式，后续可根据实际作业需求拓展挂载不同功能的作业模块。从结构受力角度分析，机架支臂采用镂空式轻量化设计，在保证结构刚度的前提下尽可能降低自身重量，支臂与中心承载平台的连接节点做了加厚处理，

　　可承受旋翼高速旋转产生的持续振动与机动飞行时的交变载荷，四个旋翼安装座的定位精度控制在毫米级，保证旋翼旋转平面的同轴度，降低飞行过程中的偏航力矩损耗。旋翼驱动单元的安装位预留了走线槽位，动力线缆与信号线缆可沿支臂内部的空腔布设，避免线缆外露受气流扰动产生的飞行阻力，同时减少线缆与旋翼运动部件的干涉风险。中心承载平台采用分层式布局，上层可布置飞控模块、电源模块等核心电子部件，下层为负载挂载接口，接口采用快拆式结构设计，可实现不同负载的快速更换，适配巡检、测绘、轻量物资投送等不同的低空作业场景。在安装边界设计上，机架整体外轮廓尺寸控制在常规多旋翼载具的便携范围内，支臂末端的旋翼旋转范围无突出结构件，避免旋翼转动时与周边障碍物发生剐蹭，

　　机架底部预留了起落架安装点位，可适配不同高度的起落架结构，保证起降过程中底部挂载的载荷不会与地面发生碰撞。从实际应用场景出发，这类轻量化四旋翼机架可适配民用低空巡检作业，搭载摄像模块完成电力线路巡检、园区安防巡查等任务，也可搭载轻量物资完成短距离的末端配送，结构设计上预留的拓展空间可支持后续加装避障模块、定位模块等附加组件，无需对主体机架进行大规模修改。在结构强度校核层面，机架主体采用轻质高强度的工程材料适配设计，支臂的弧形结构可在飞行遇到突发气流冲击时产生微量弹性形变，吸收部分冲击能量，避免刚性结构在冲击下发生断裂，中心承载平台的载荷安装位做了防滑与定位设计，保证负载在飞行机动过程中不会发生位移，避免整机重心偏移影响飞行姿态控制。

　　旋翼安装座的角度采用微外倾设计，可提升整机的姿态响应速度，在遇到侧风干扰时能够更快调整飞行姿态，保证飞行稳定性。走线结构的设计同时考虑了后期维护的便捷性，线缆可沿预留槽位快速拆装，无需拆解机架主体结构即可完成电子部件的更换与检修。负载安装位的承重范围经过结构校核，可适配常规民用作业场景下的载荷重量，避免过载导致的机架变形或飞行失稳问题。机架整体的重心设计与旋翼升力中心重合，减少飞行过程中的姿态修正能耗，提升续航表现。支臂的长度经过气动优化，在保证旋翼之间气流不发生相互干扰的前提下，尽可能缩小整机的横向尺寸，提升狭小空间内的飞行通过性。
