概念型共轴交叉旋翼搜索救援飞行器

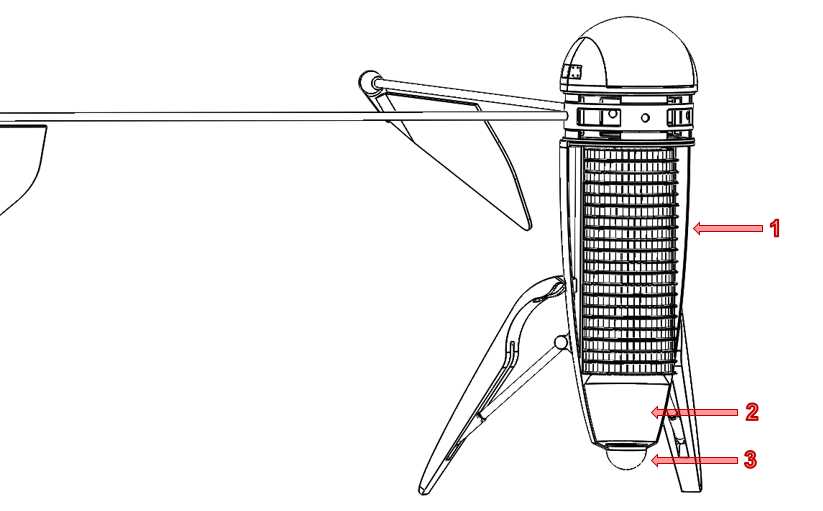

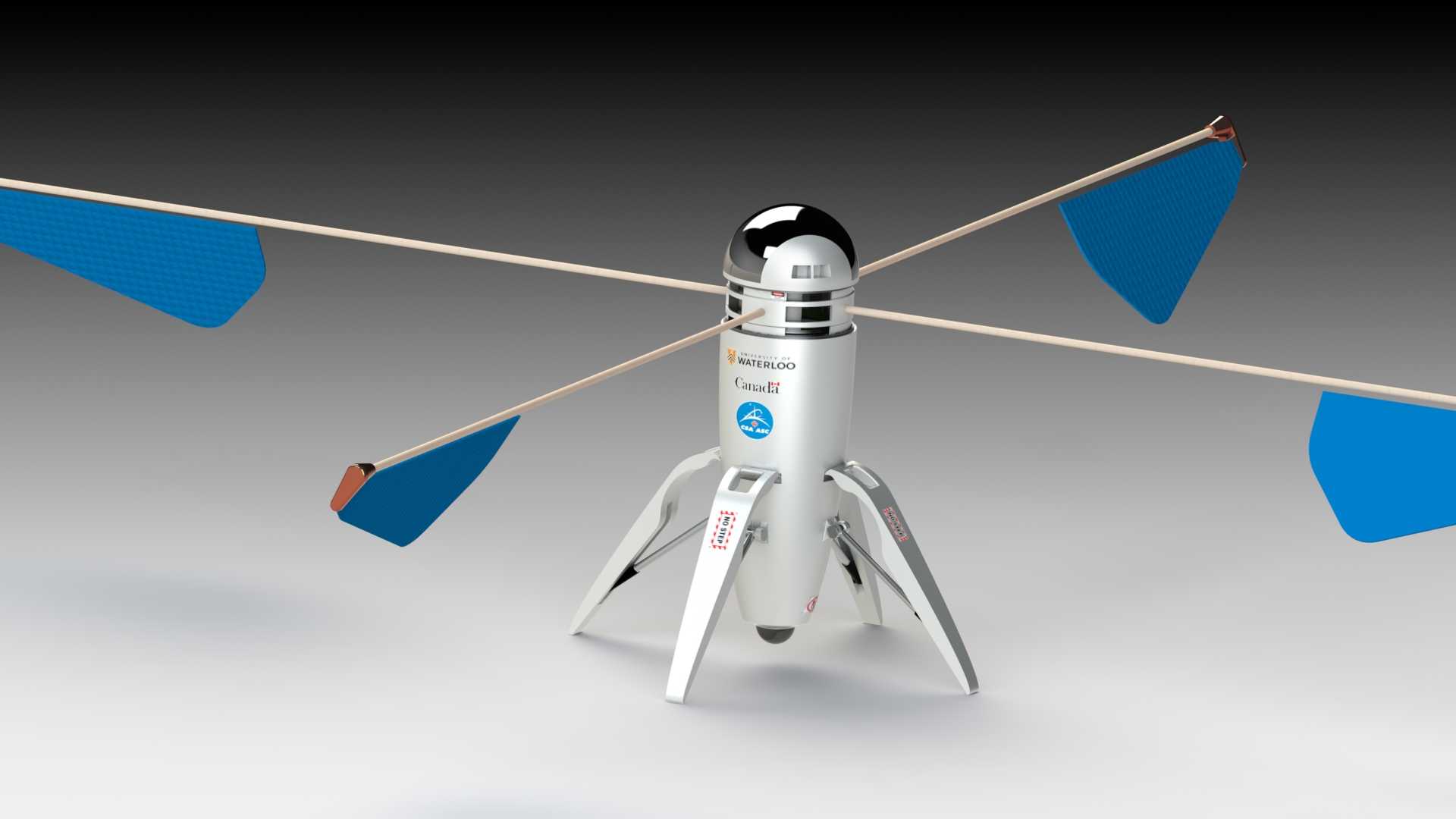

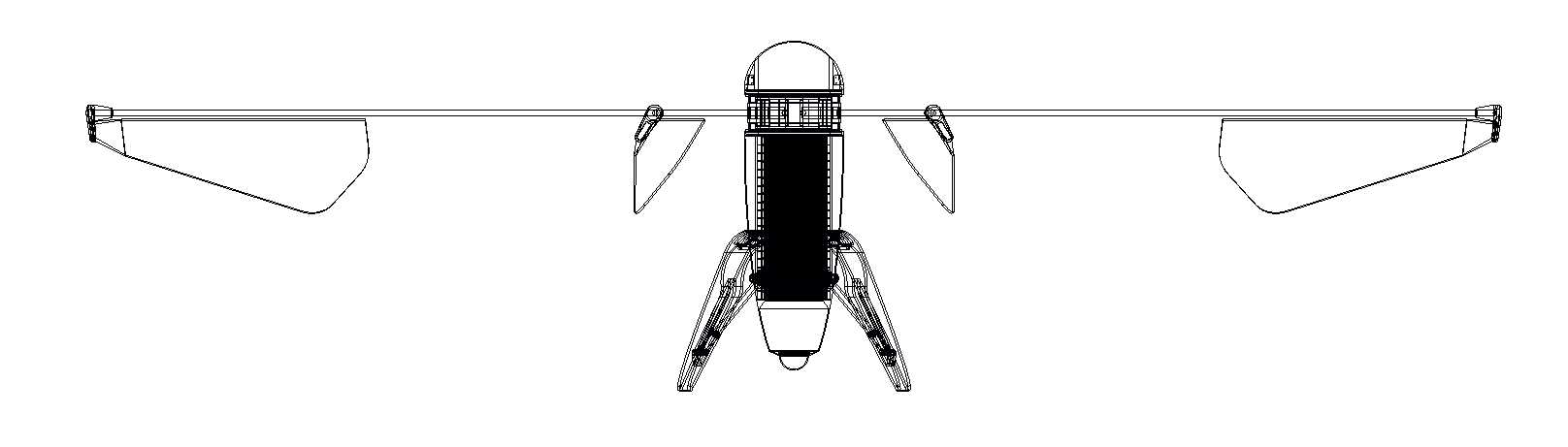

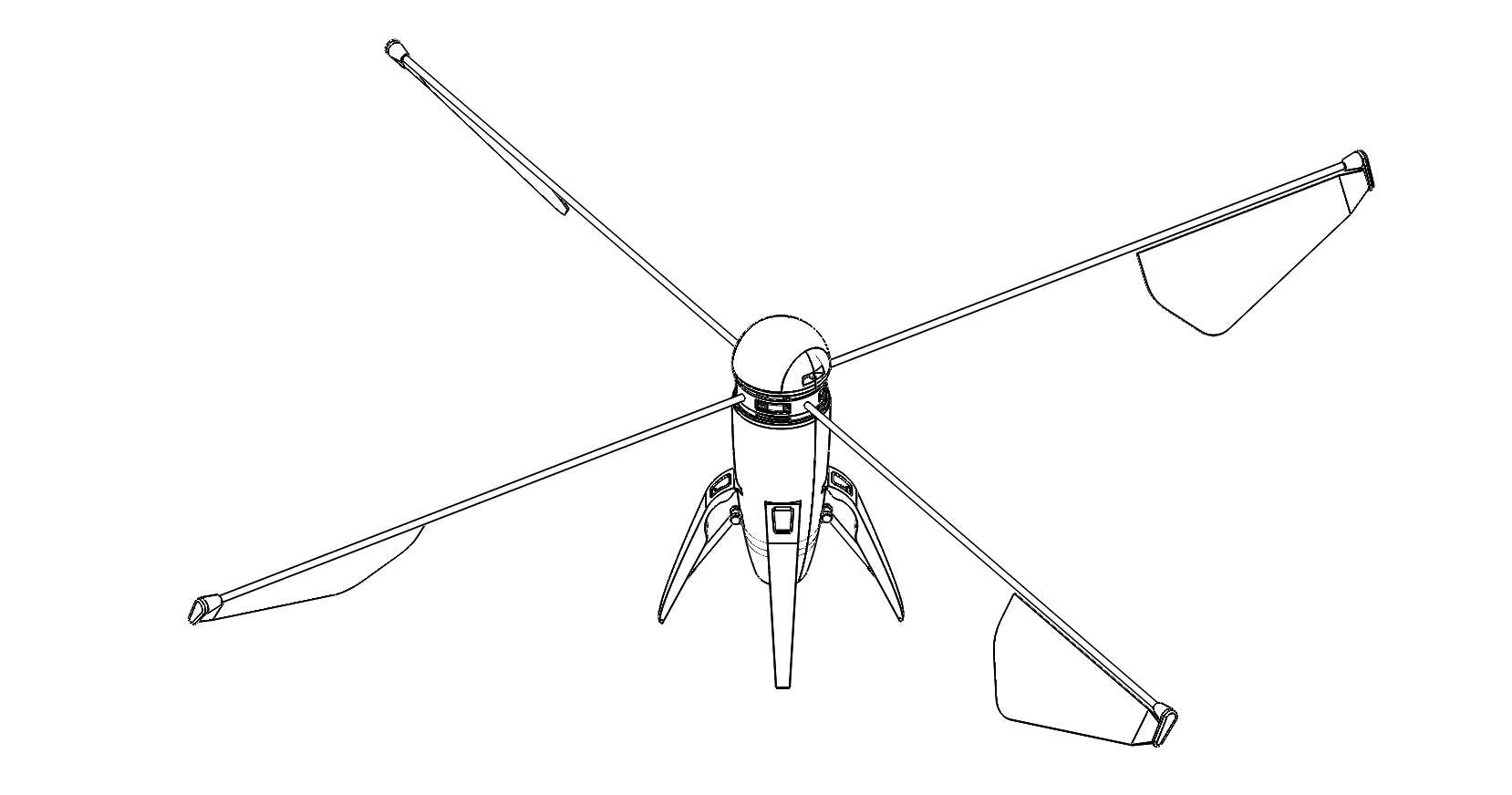

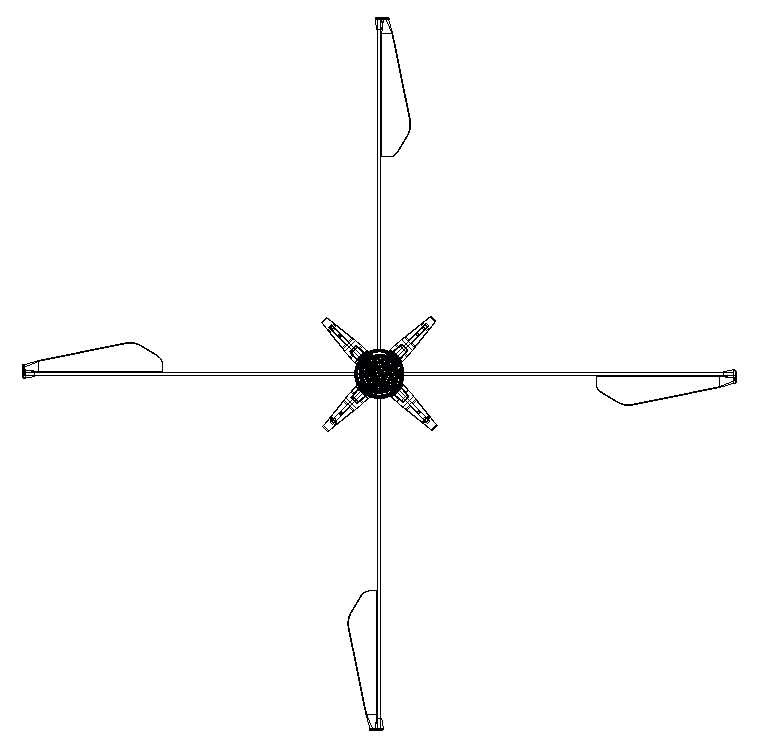

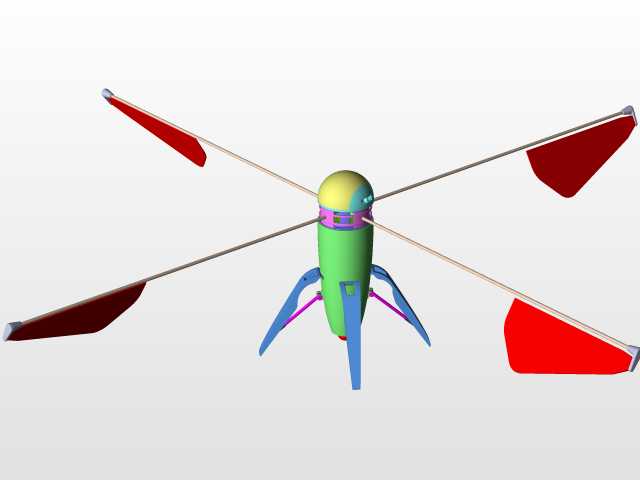

这款交叉旋翼式搜索飞行器的设计，最初瞄准的是复杂地形下的低空近距搜索场景，比如山地密林的人员搜救、地震灾后的废墟缝隙探查、狭长峡谷区域的信号中继作业，区别于常规多旋翼无人机的布局，它采用四组交叉布置的长支臂旋翼结构，旋翼支臂直接从机身中部向外延伸，支臂末端的桨叶采用大弦长的翼型设计，能够在低转速下提供足够升力，同时降低旋翼转动产生的气流噪音，避免在搜救场景下干扰被困人员的声音识别。机身主体采用流线型圆柱构型，上部的半球形整流罩内部预留了光电吊舱、图传天线与导航模块的安装空间，整流罩做了圆弧过渡处理，能够降低低空飞行时的空气阻力，同时减少林间飞行时树枝剐蹭对核心设备的损伤。机身下部的三组支腿式起落架呈120度均匀分布，起落架支腿采用向外倾斜的构型，既能够在不平整的碎石坡、废墟堆上提供稳定的支撑，也能在降落时预留足够的底部空间，避免机身下部搭载的搜救传感器、投放装置直接接触地面造成磕碰，起落架与机身的连接位置设计了快拆接口，可根据不同的任务场景更换浮筒式起落架，适配水面搜救的起降需求。从功能特性来看，这款飞行器的旋翼支臂采用轻量化的薄壁杆件设计，支臂与机身的连接位置设置了折叠转轴，在运输状态下可以将四组旋翼支臂沿机身轴向收拢，整体收纳尺寸能够放入常规的单兵携行背包，适合搜救小队徒步进入复杂区域时携带，抵达作业区域后仅需展开支臂完成锁止即可起飞，不需要额外的组装调试流程。动力系统的安装位置集中在机身中部的重心区域，电池、电调等重量较大的部件紧贴机身轴线布置，能够降低飞行过程中的转动惯量，提升姿态调整的响应速度，即使在峡谷间的紊乱气流中也能保持稳定的悬停精度，满足对小范围区域的细致搜索需求。机身侧面预留了通用设备安装导轨，可以根据任务类型更换热成像模块、生命探测仪、小型应急物资投放舱等不同载荷，不需要对机身主体结构进行改造，导轨的安装位置避开了旋翼的下洗气流区域，能够减少气流对挂载设备探测精度的干扰。在设计思路上，这款概念飞行器没有追求大载重、长航时的通用性能，而是围绕单人便携、复杂地形起降、低噪搜索这三个核心需求做结构优化，所有的结构凸起都做了圆弧导角处理，既能够减少飞行过程中的应力集中，也能避免在林间穿行时勾挂藤蔓、电线等障碍物。起落架的支腿长度经过匹配设计，在最大载荷状态下起落架的压缩行程不会让机身底部接触地面，同时支腿的倾斜角度经过校核，即使在15度的倾斜坡面上降落，整机的重心也不会落在起落架的支撑边界之外，避免发生侧翻。旋翼支臂的长度经过气动匹配，四组桨叶在转动过程中不会发生干涉，同时支臂的固有频率避开了旋翼的转动频率区间，避免飞行过程中产生共振影响结构寿命。
