航天火箭轻量化承重连接支架结构

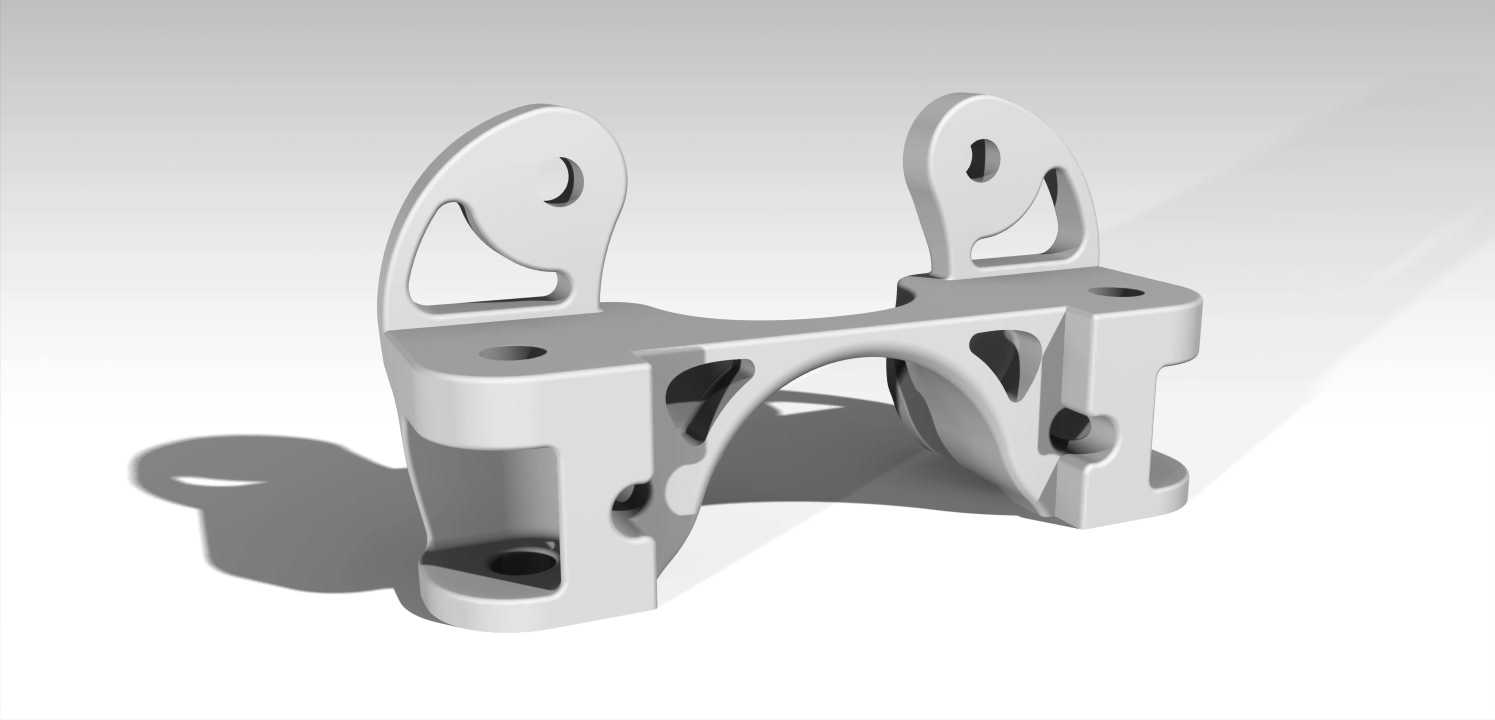

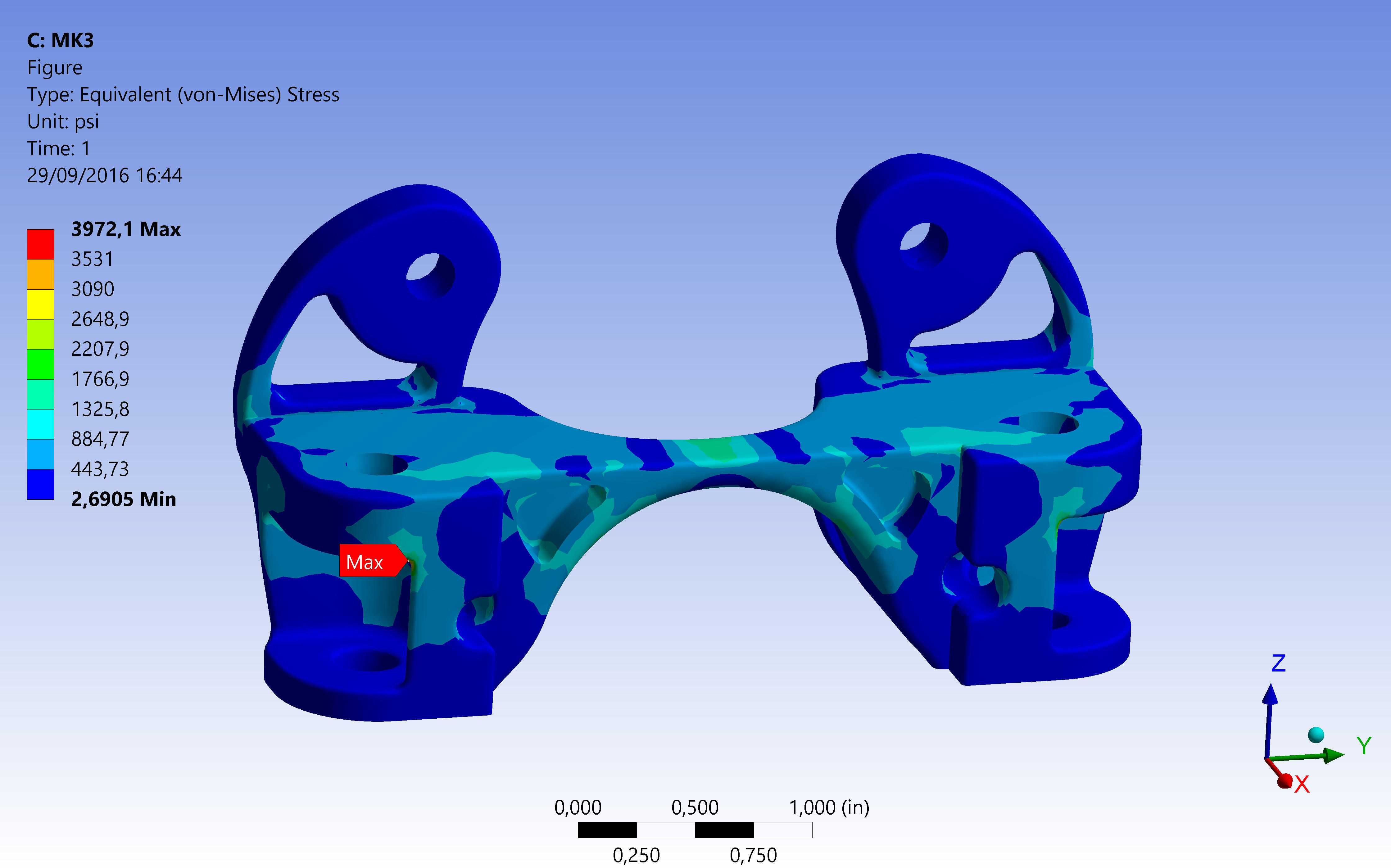

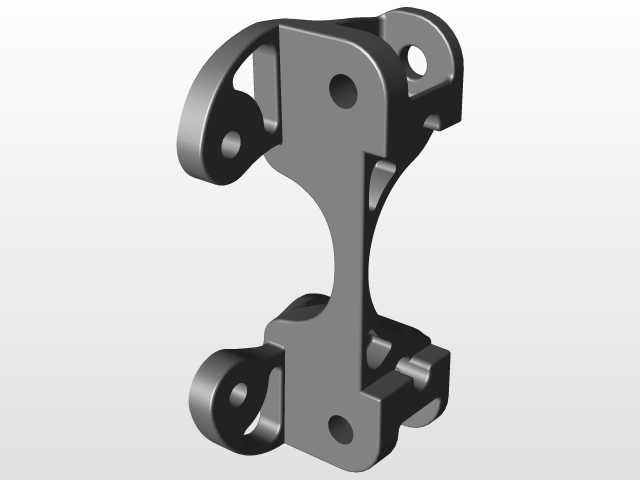

这款支架主要应用于航天火箭箭体内部的设备挂载与结构连接场景，承担箭体飞行过程中挂载组件的载荷传递作用，需要在严苛的重量限制下满足结构强度要求，适配火箭发射阶段的振动、过载工况。从结构设计来看，整体采用对称式双立耳布局，两侧立耳开设异形调节孔，可适配安装过程中的位置公差补偿，允许挂载部件在小范围内调整装配角度，降低装配阶段的对位难度。立耳与底部基座之间采用弧形过渡筋连接，避免直角结构带来的应力集中问题，筋位处做了镂空掏料处理，在不削弱结构强度的前提下尽可能去除冗余材料，匹配航天产品极致轻量化的设计要求。底部基座设置多组沉头安装孔，可通过螺栓与箭体安装面实现刚性固定，基座中部开设大尺寸拱形镂空，既进一步降低结构自重，也能为穿过的管线、线缆预留排布空间，避免安装时与周边部件产生干涉。设计过程中优先考虑载荷传递路径的合理性，立耳承受的挂载载荷会顺着弧形筋条均匀分散到底部基座的各个安装点位，不会出现局部应力过高的问题，镂空区域的边缘均做了圆角过渡处理，避免加工和使用过程中出现应力裂纹。安装边界方面，底部安装面为平面结构，可直接贴合箭体内部的安装基准面，两侧立耳的安装孔位同轴度控制在较高精度范围内，保证挂载销轴可以顺畅穿入，不会出现卡滞问题。整体结构没有多余的外凸特征，所有边角都做了倒角处理，既可以减少飞行过程中的空气阻力影响（针对暴露在气流中的安装场景），也能避免装配过程中划伤操作人员或周边线缆。这类支架在设计时需要反复校核不同工况下的受力表现，在满足最大承载要求的前提下把材料利用率提到最高，每一处掏料、每一条筋条的厚度都经过受力验证，避免出现强度冗余带来的无效重量，同时也不会因为过度减重导致结构失效。实际使用中，这类支架不仅可以用于火箭箭体内部的设备挂载，经过尺寸调整后也可适配航空飞行器、高端精密设备的承重连接场景，核心的轻量化承重设计思路可以迁移到多个对重量敏感的机械结构设计场景中，为同类连接支座的设计提供参考。
