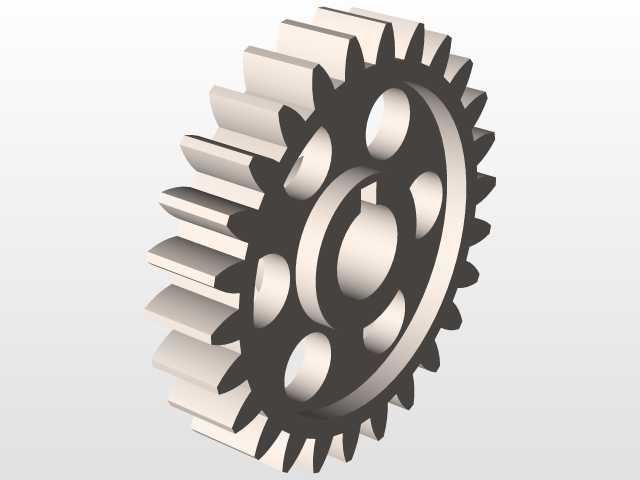

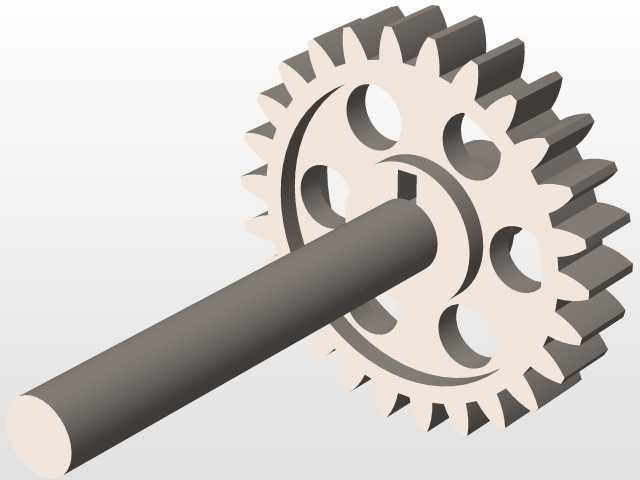

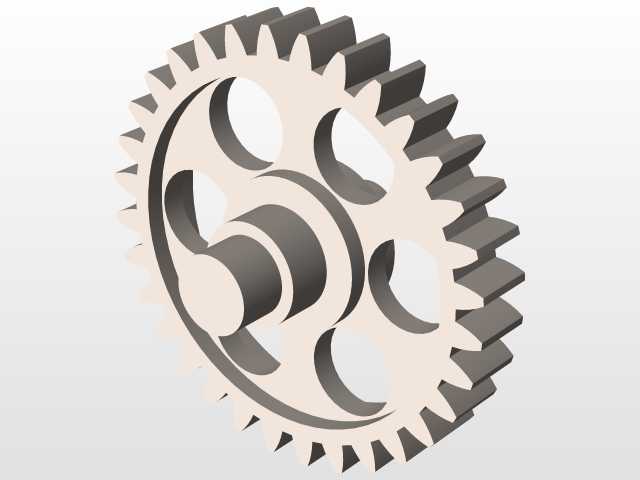

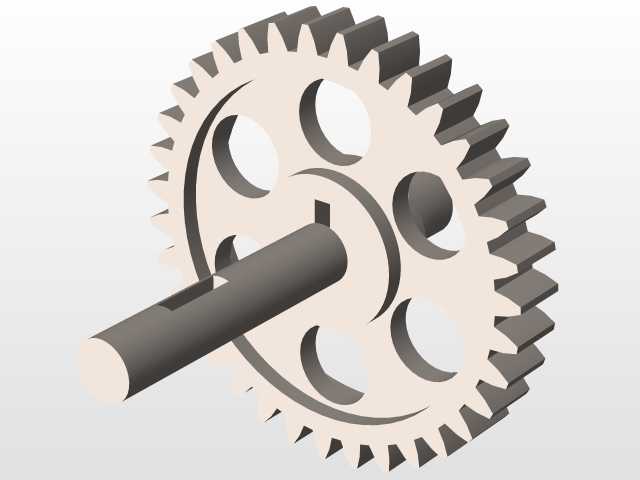

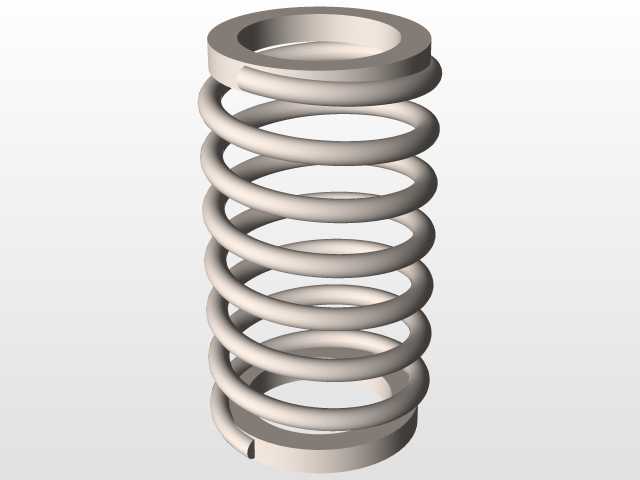

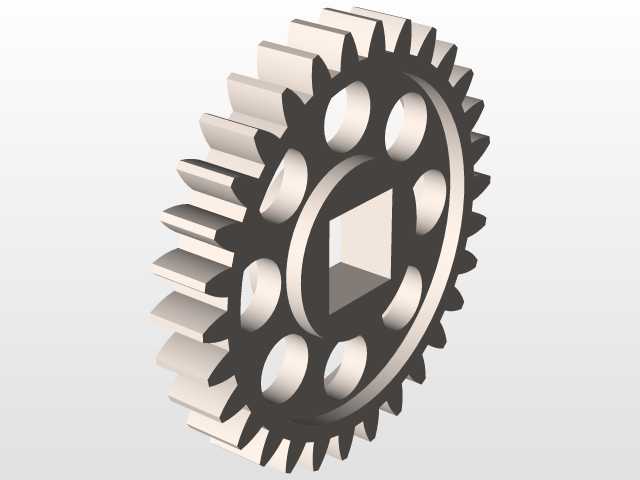

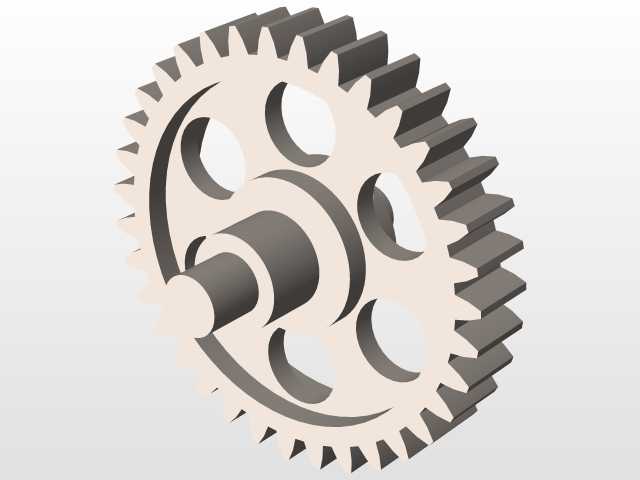

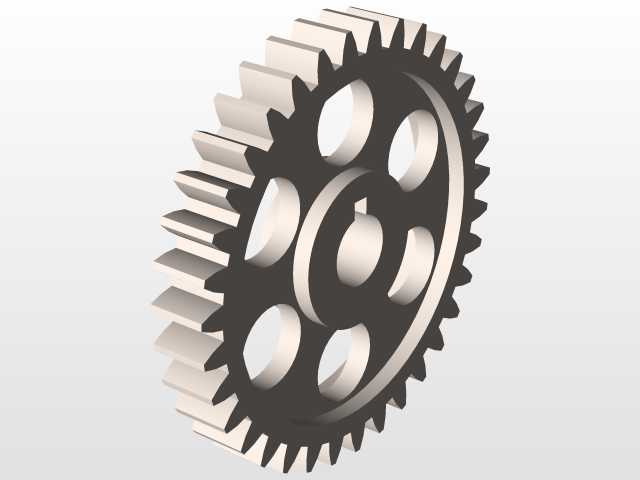

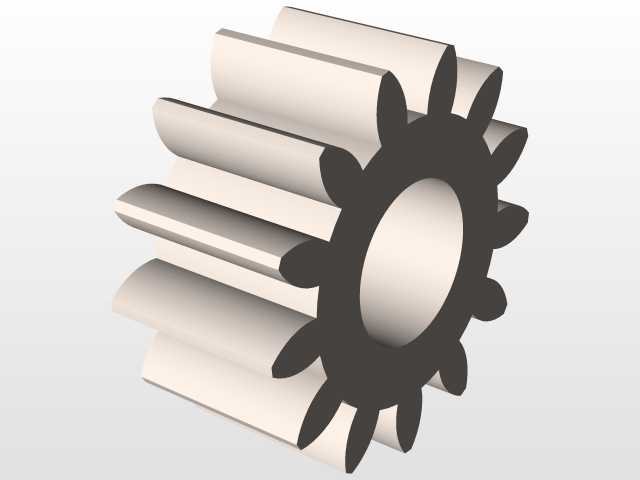

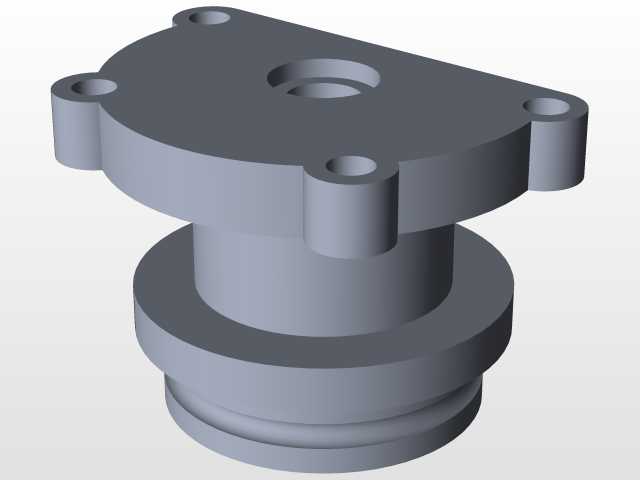

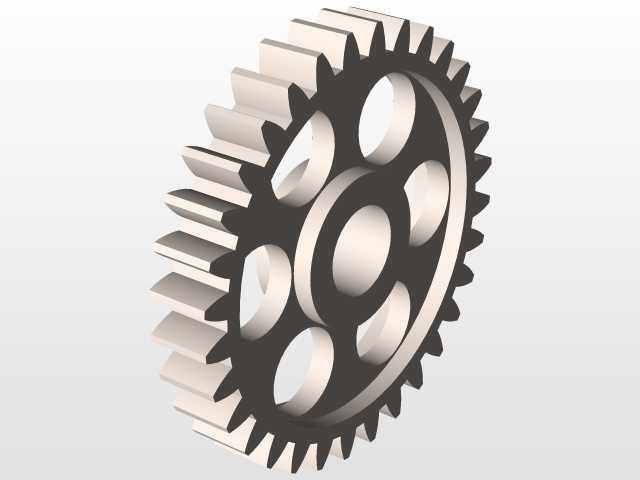

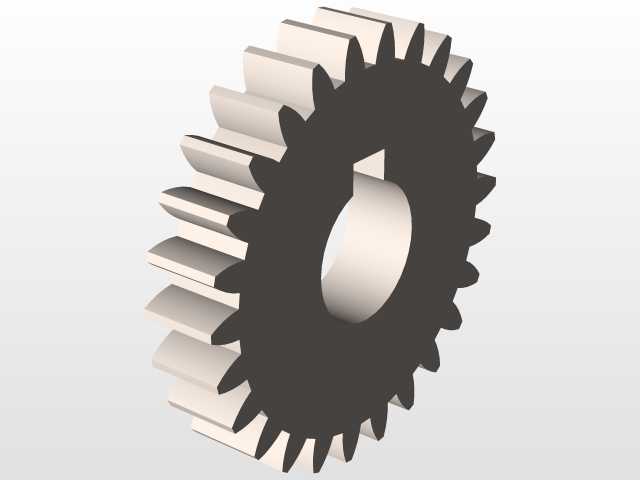

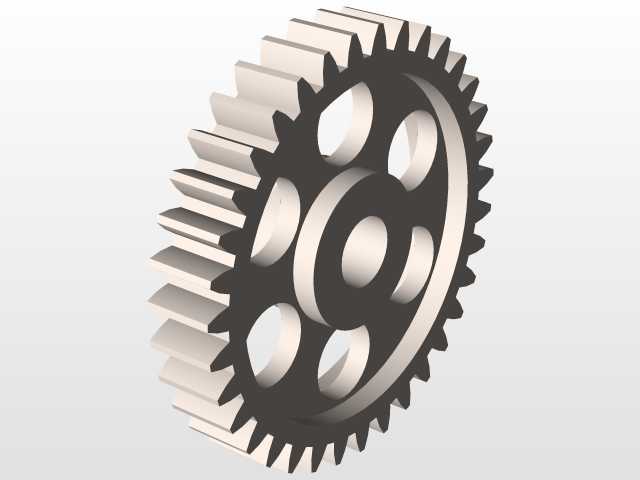

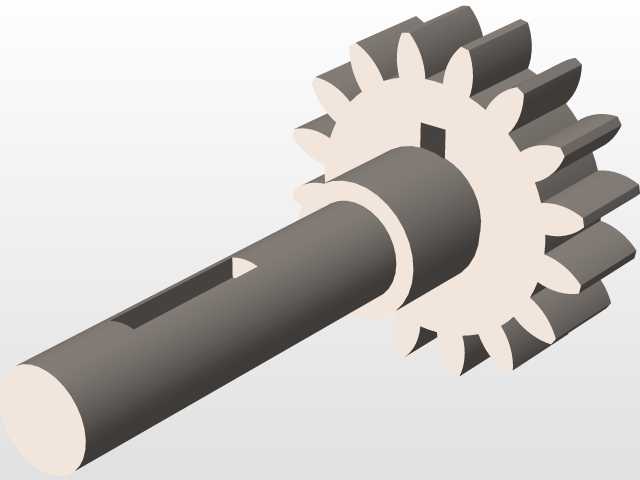

V12发动机缸体散热结构三维数模

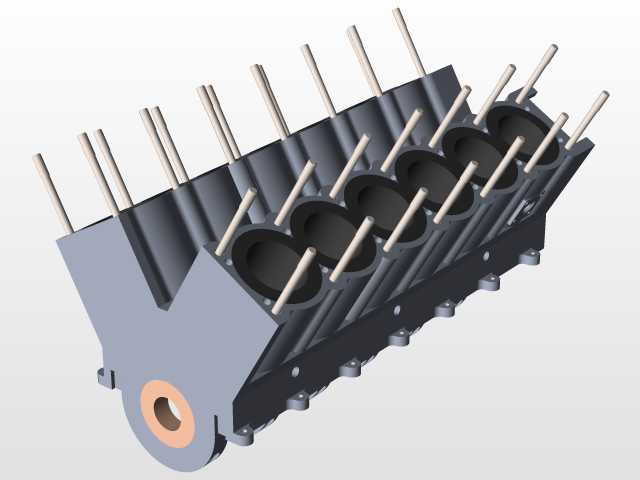

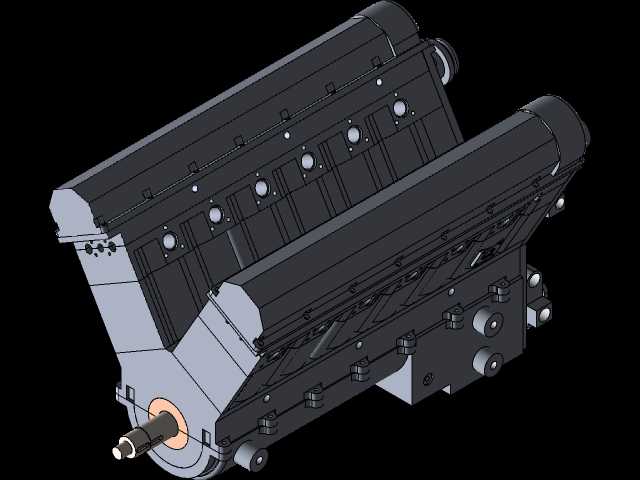

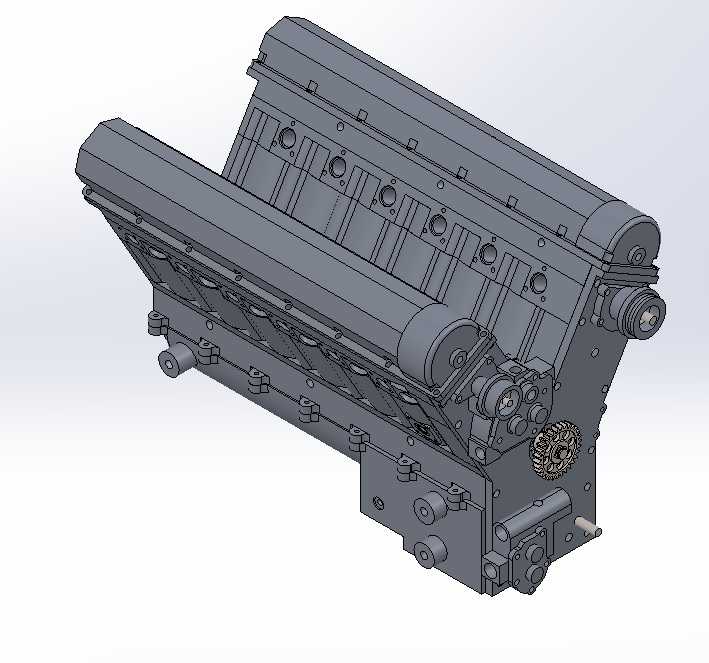

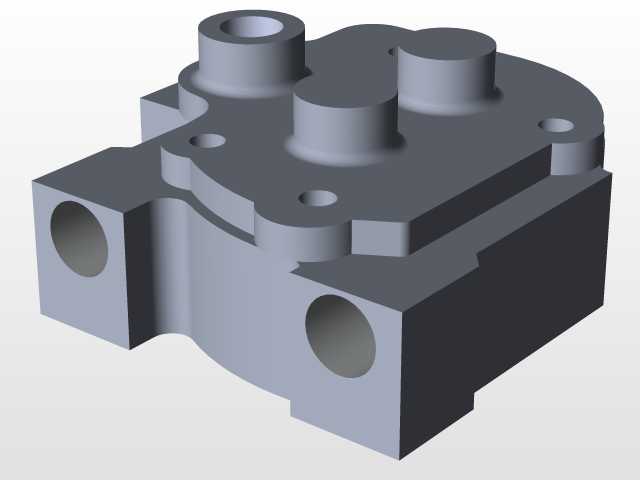

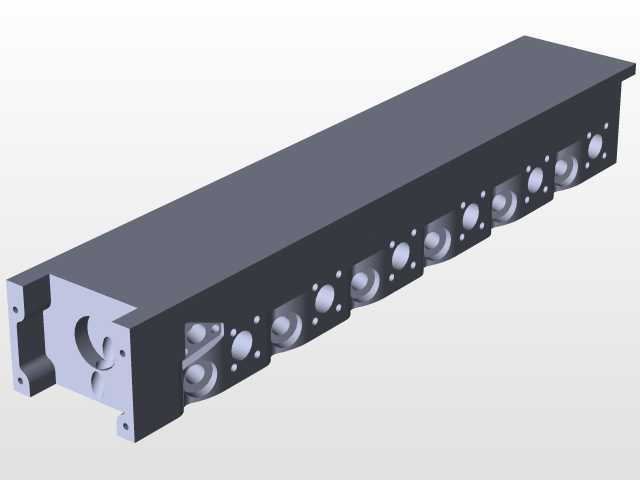

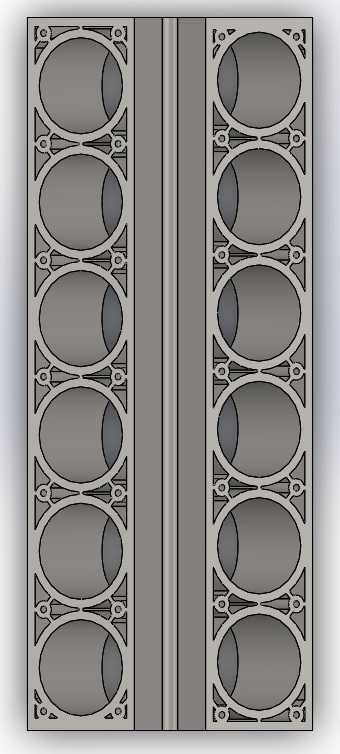

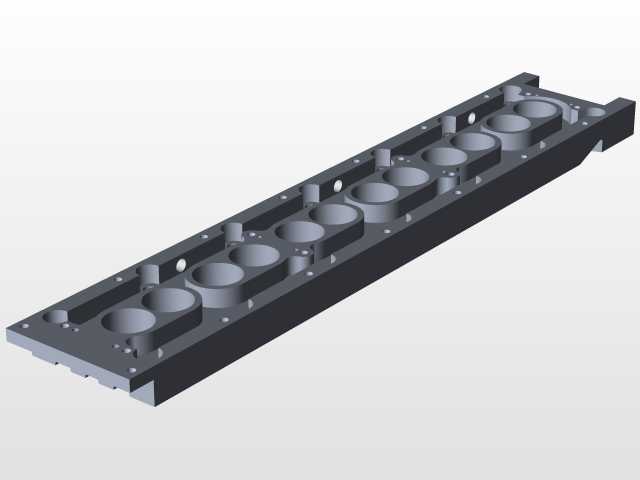

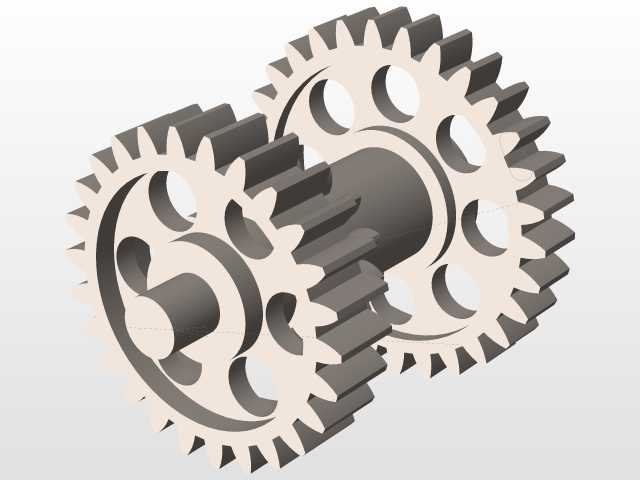

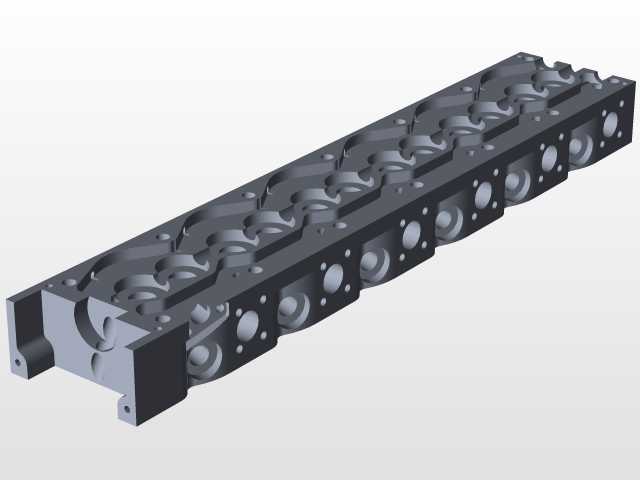

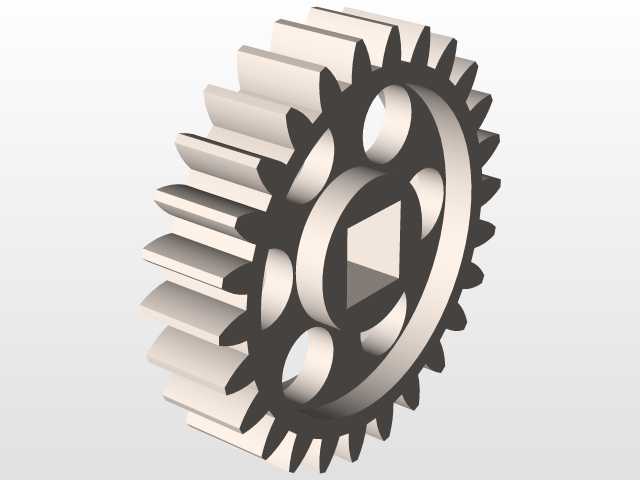

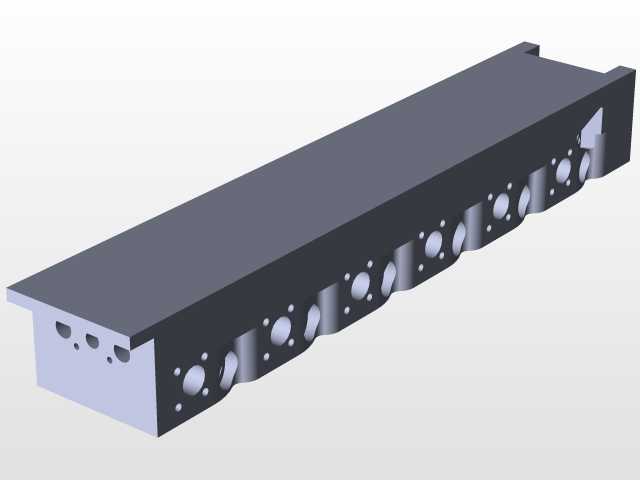

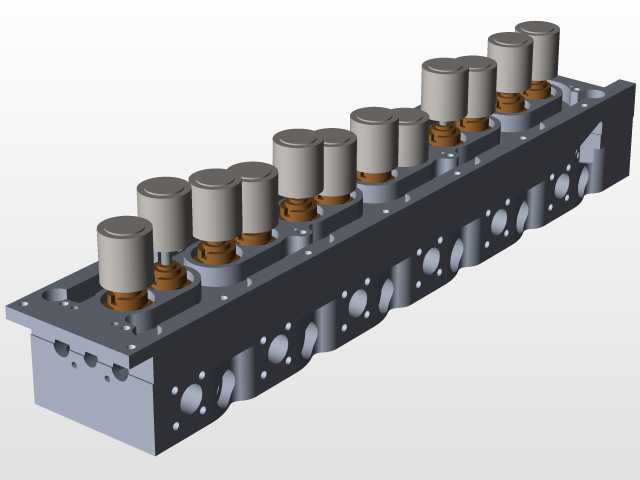

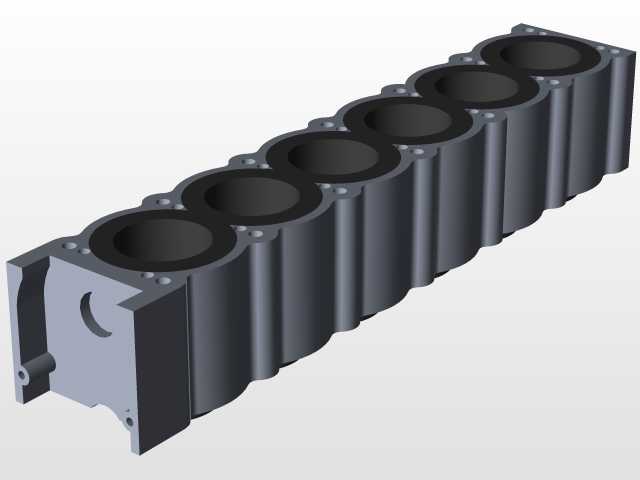

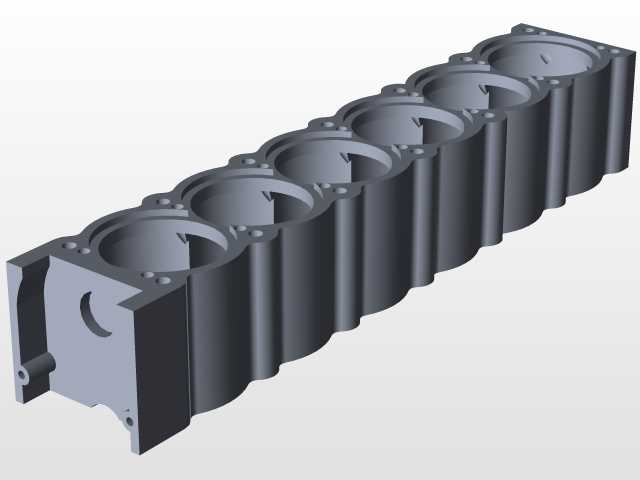

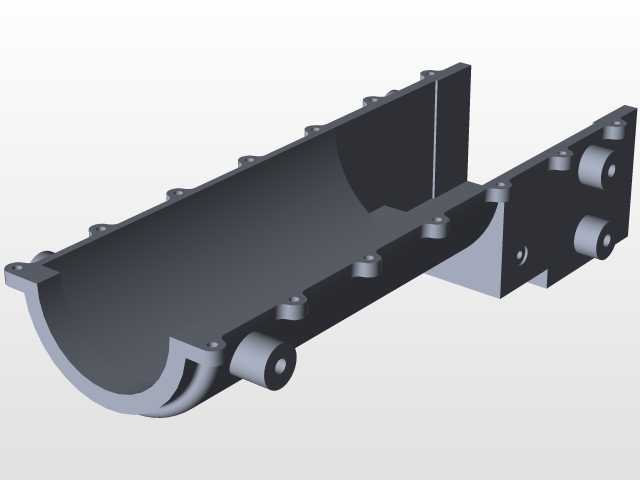

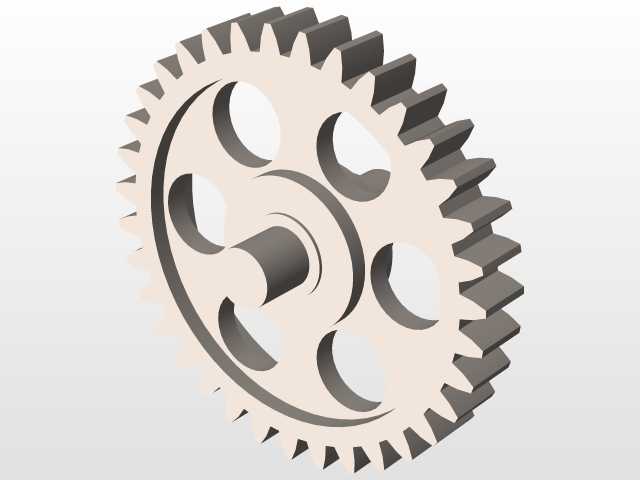

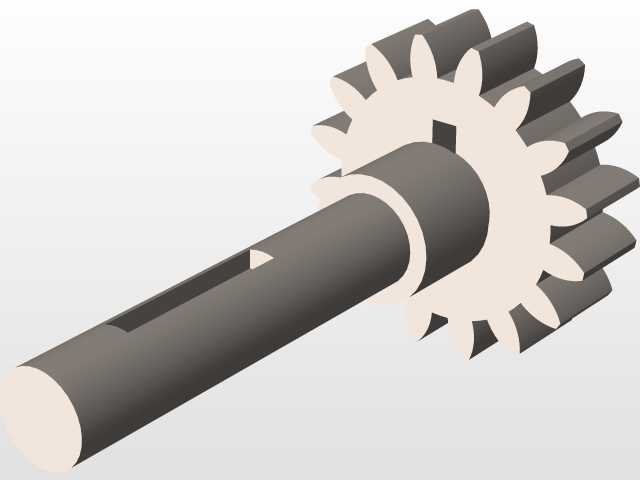

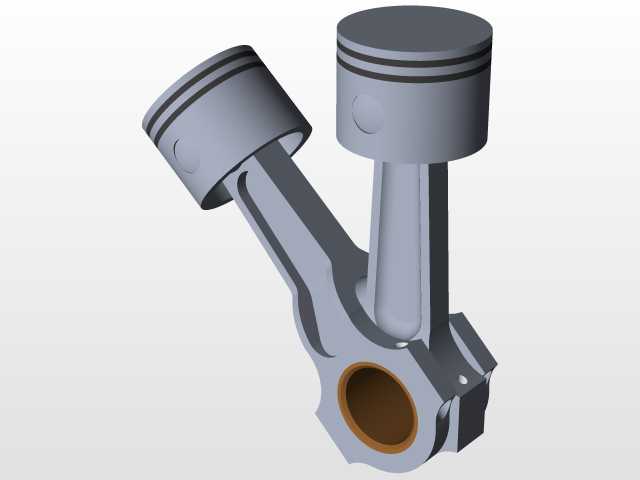

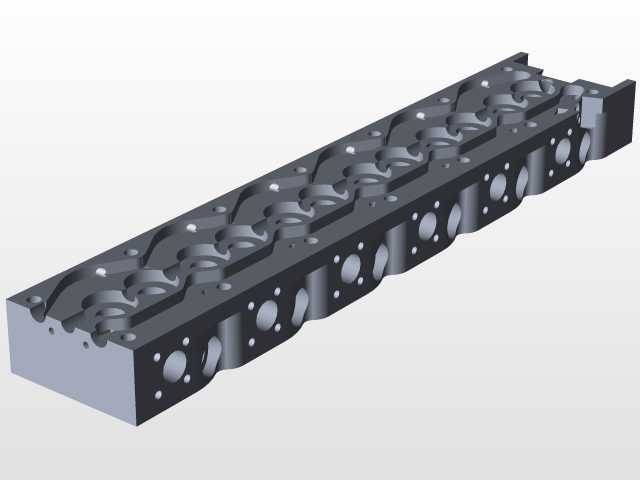

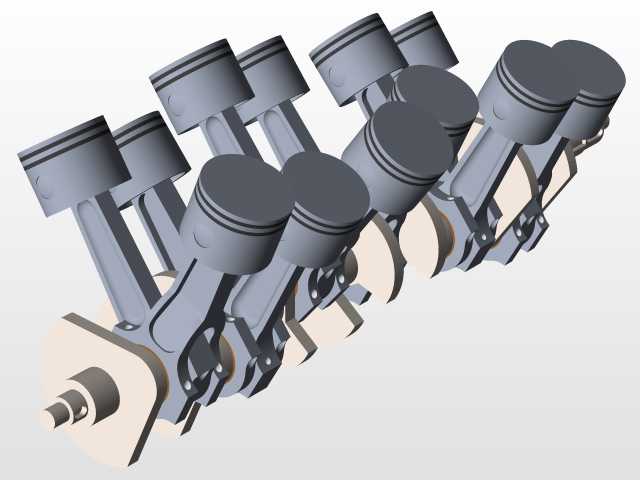

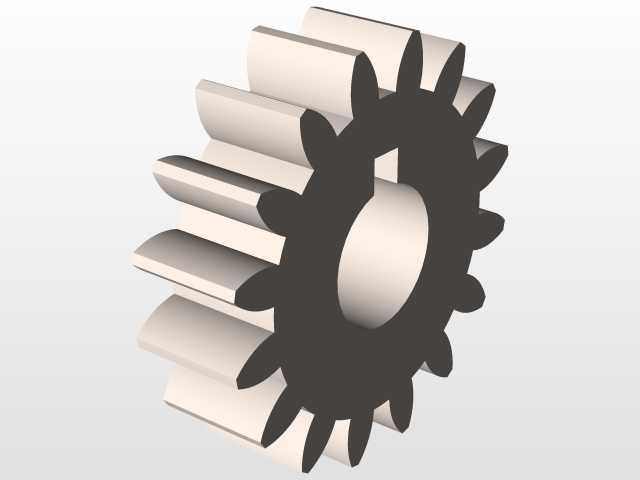

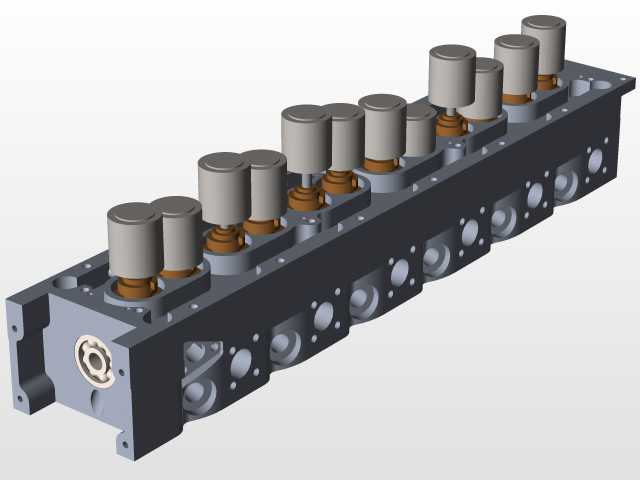

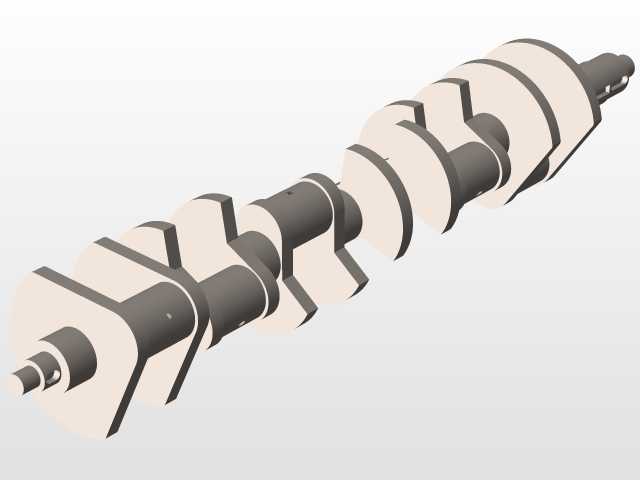

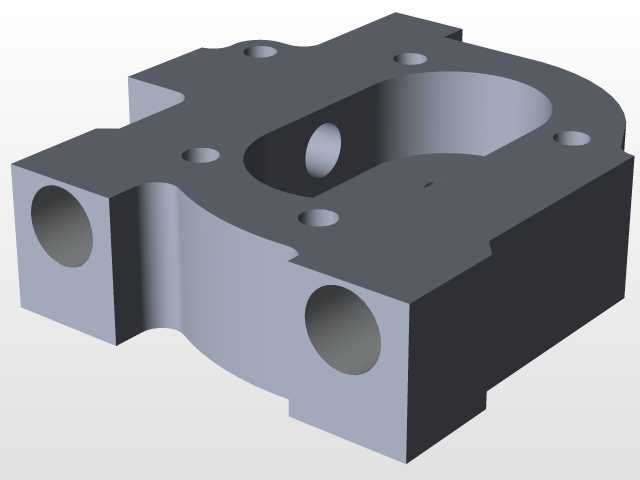

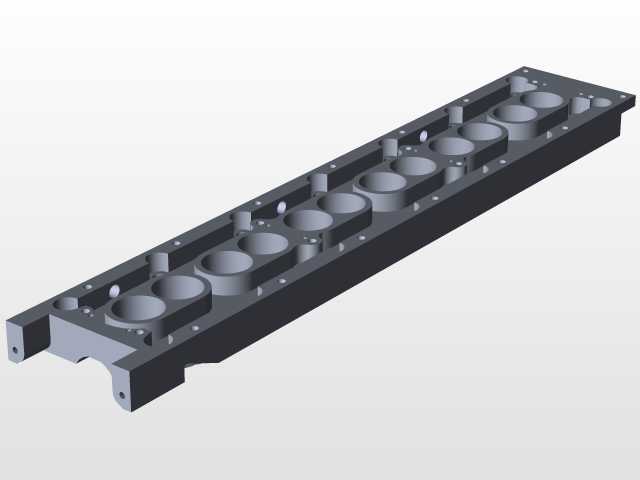

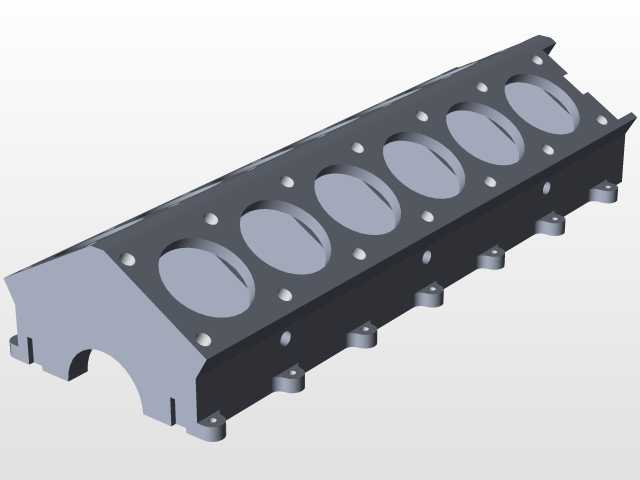

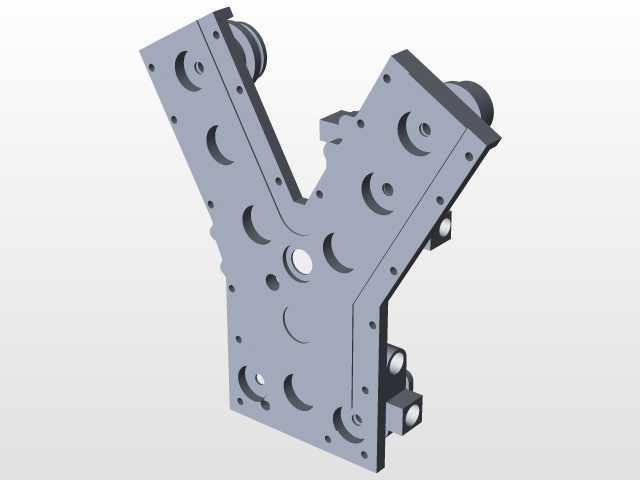

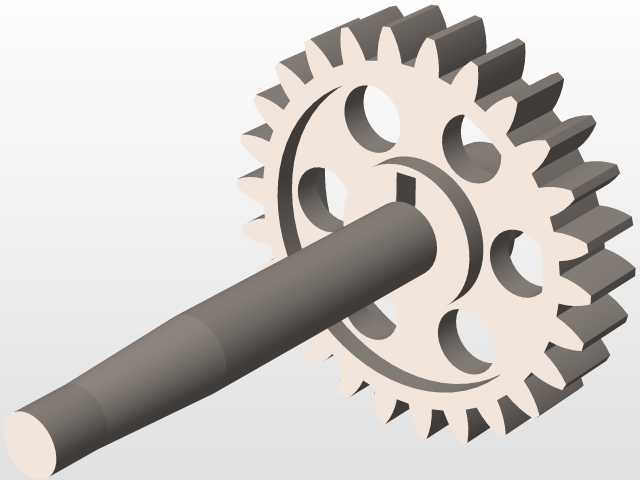

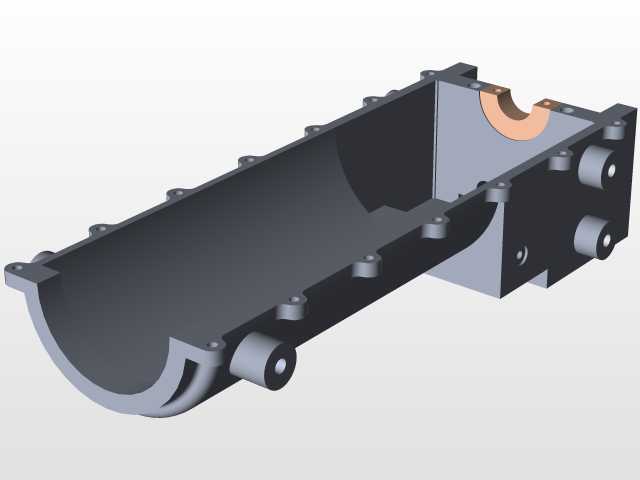

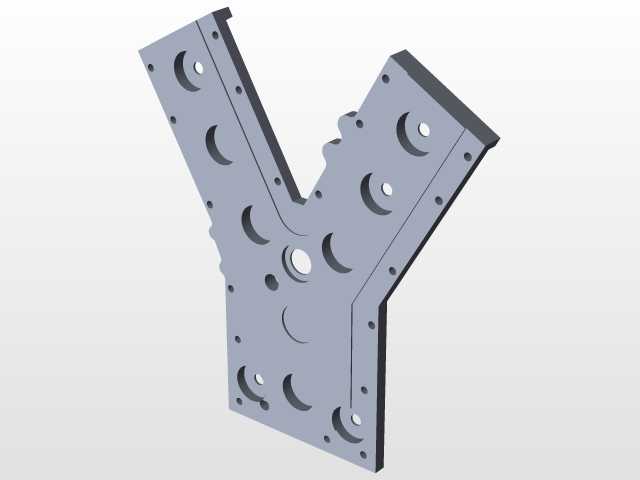

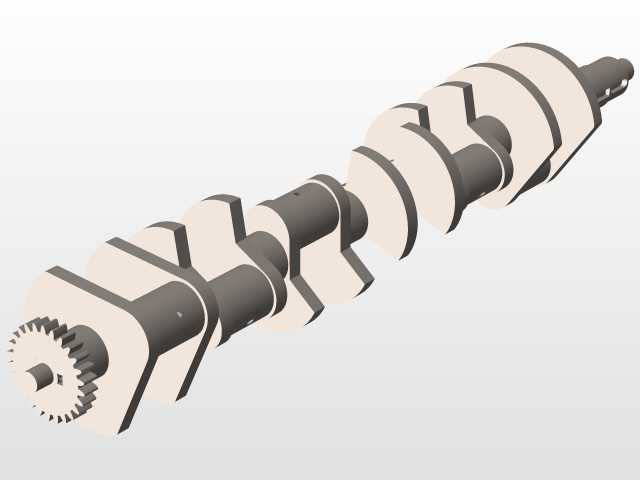

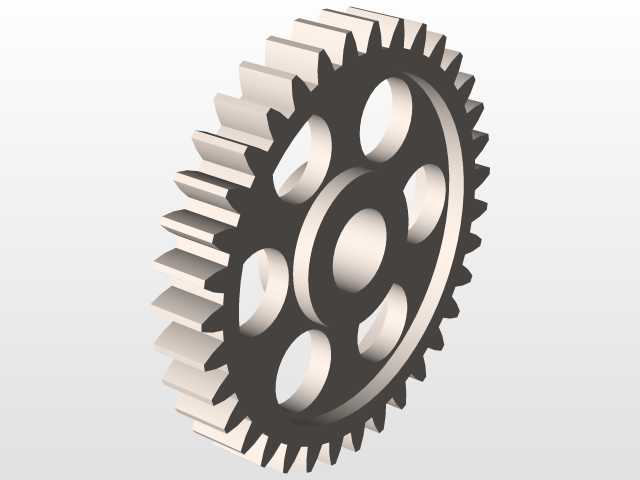

本次呈现的V型十二缸动力单元缸体结构，在高性能动力装备领域有着明确的应用场景，多用于大排量豪华乘用车、高性能赛事赛车以及轻型固定翼通航飞机的动力系统中，作为整台动力装置的核心承载基体，需要兼顾气缸排布精度、冷却散热效率、结构刚性与轻量化的多重平衡。从实际使用需求出发，V型夹角的对称排布能够缩短整机长度，优化动力舱的布局空间，同时对置的缸组能够抵消大部分往复运动惯性，降低高转速工况下的整机振动，提升动力输出的平顺性。设计过程中首先确定了两侧各六缸的等距排布逻辑，每相邻气缸之间的加强筋结构并非简单的装饰造型，而是经过受力仿真优化的承力结构，能够在缸内爆压峰值时分散缸筒侧壁的形变应力，避免缸筒失圆导致的活塞环密封失效问题。缸体外侧的椭圆形凹陷结构是散热强化设计的一部分，在不额外增加缸体整体壁厚的前提下，增大了缸体与外界冷却介质的接触面积，对于风冷工况的适配性更强，相邻散热单元之间的镂空连接筋既能够打通散热风道，减少冷却气流的流通阻力，又能通过结构拓扑优化去除非承力区域的冗余材料，降低缸体整体自重。安装边界层面，两侧缸组的中心定位面严格共面，缸筒安装孔的同轴度、相邻缸心距的公差带都按照高性能动力单元的精度要求做了约束，缸体上下端面的连接孔位排布匹配缸盖、油底壳的安装定位需求，中间的纵向加强梁作为整个缸体的主承力骨架，承接曲轴运转时传递的交变载荷，避免长期高负荷工况下出现缸体开裂的问题。在建模过程中，每一处圆角、每一条加强筋的走向都对应实际工程中的应力分布逻辑，没有冗余的非功能造型，散热鳍片的排布角度顺着冷却气流的流向设计，能够在车辆行进或者飞机飞行时引导气流快速带走缸体工作产生的热量，避免热负荷过高导致的机油性能衰减、零件热变形超差等问题。这类V12缸体结构的设计难点在于平衡刚性、重量、散热三者的矛盾，若一味追求结构刚性加厚缸壁，会导致整机重量过大，推高动力单元的自重占比，削弱动力输出的推重比；若过度追求轻量化削减壁厚，又会导致缸体刚性不足，高负荷下形变超标影响使用寿命，本次结构在每一处承力点位都保留了足够的材料厚度，非承力区域则通过镂空、凹陷的设计去除多余材料，同时兼顾了散热效率的提升，能够适配高转速大马力的动力输出需求。
