汽车发动机燃油喷射用喷油器结构设计

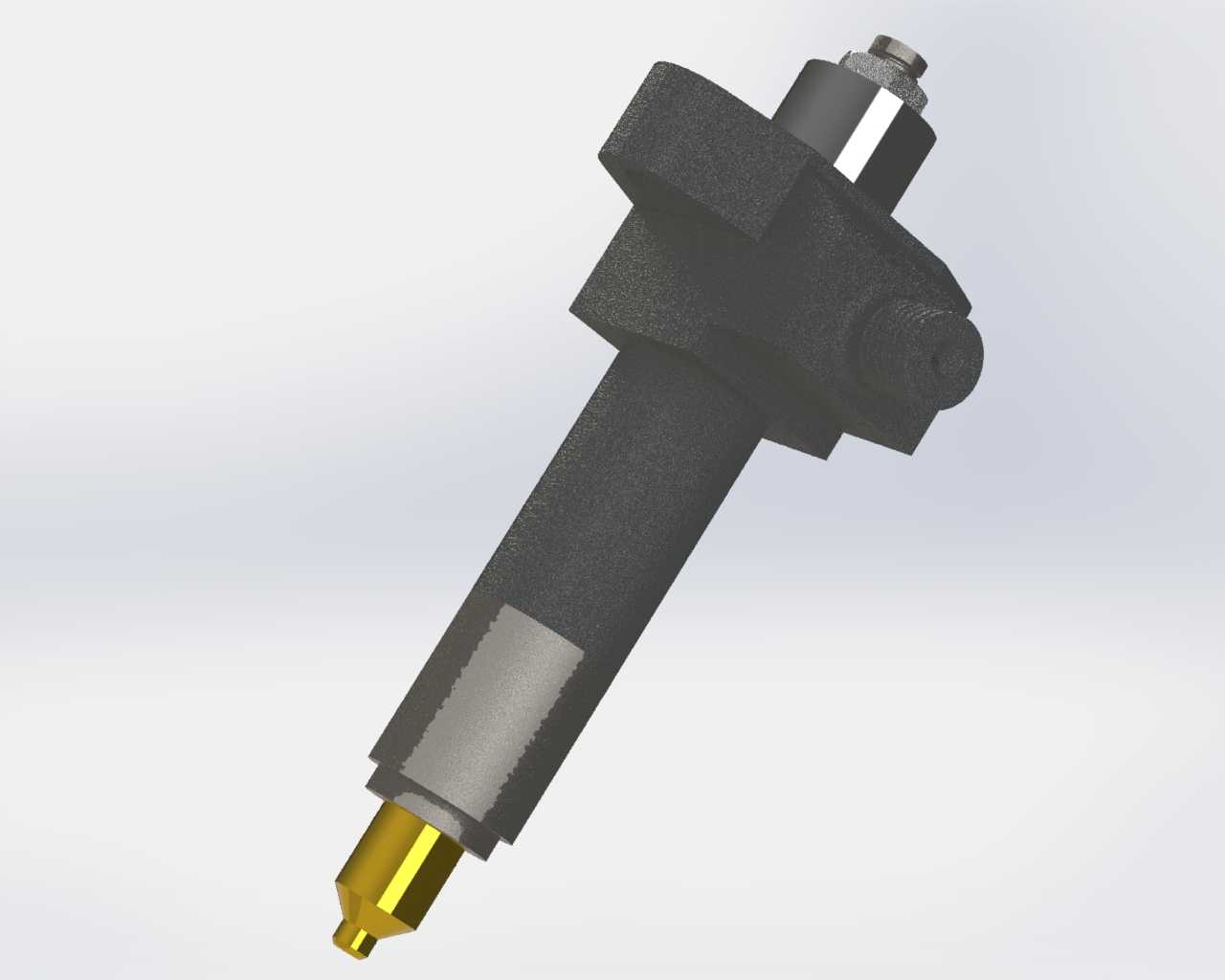

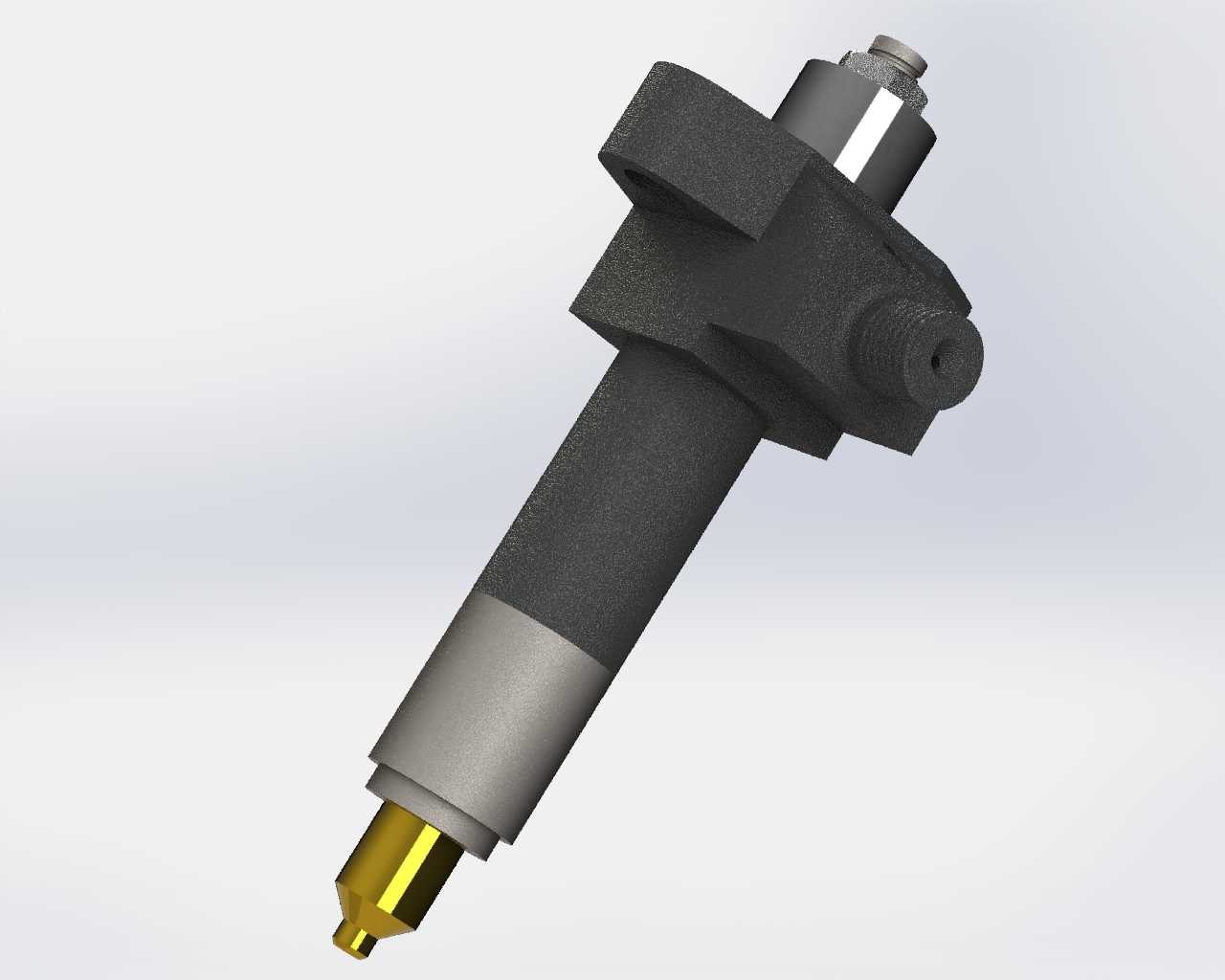

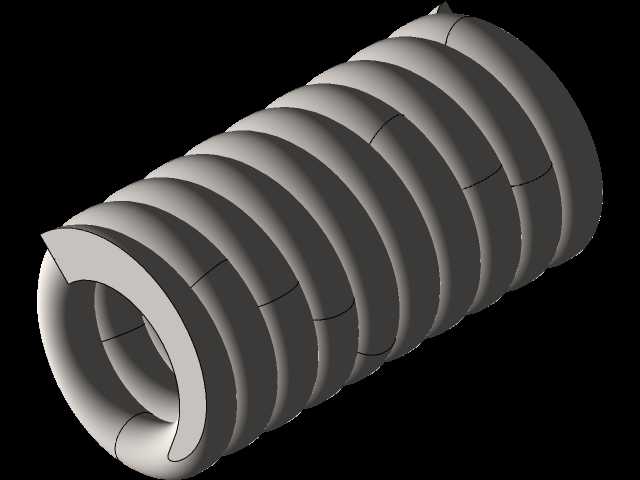

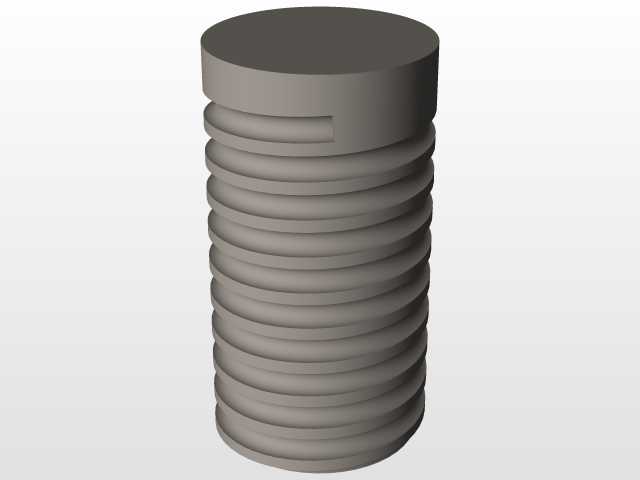

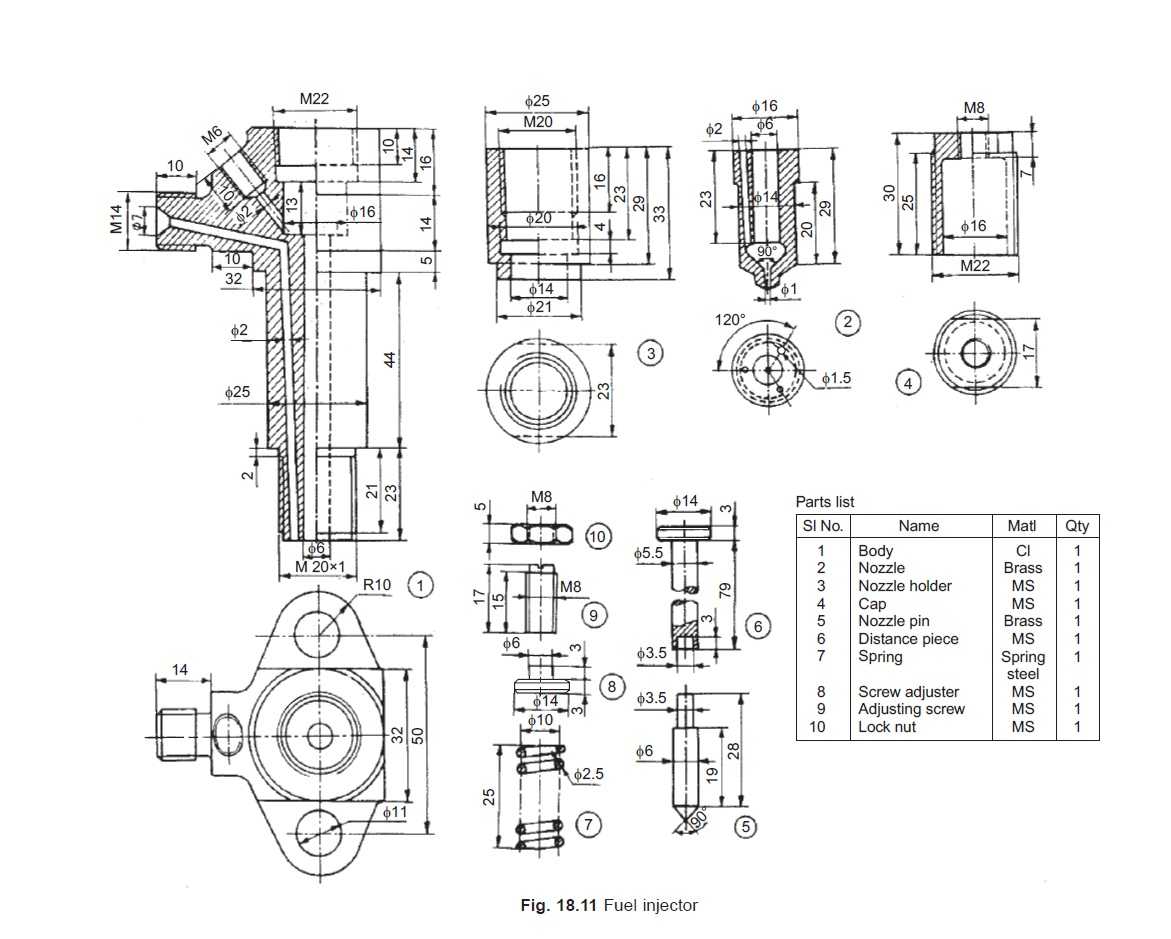

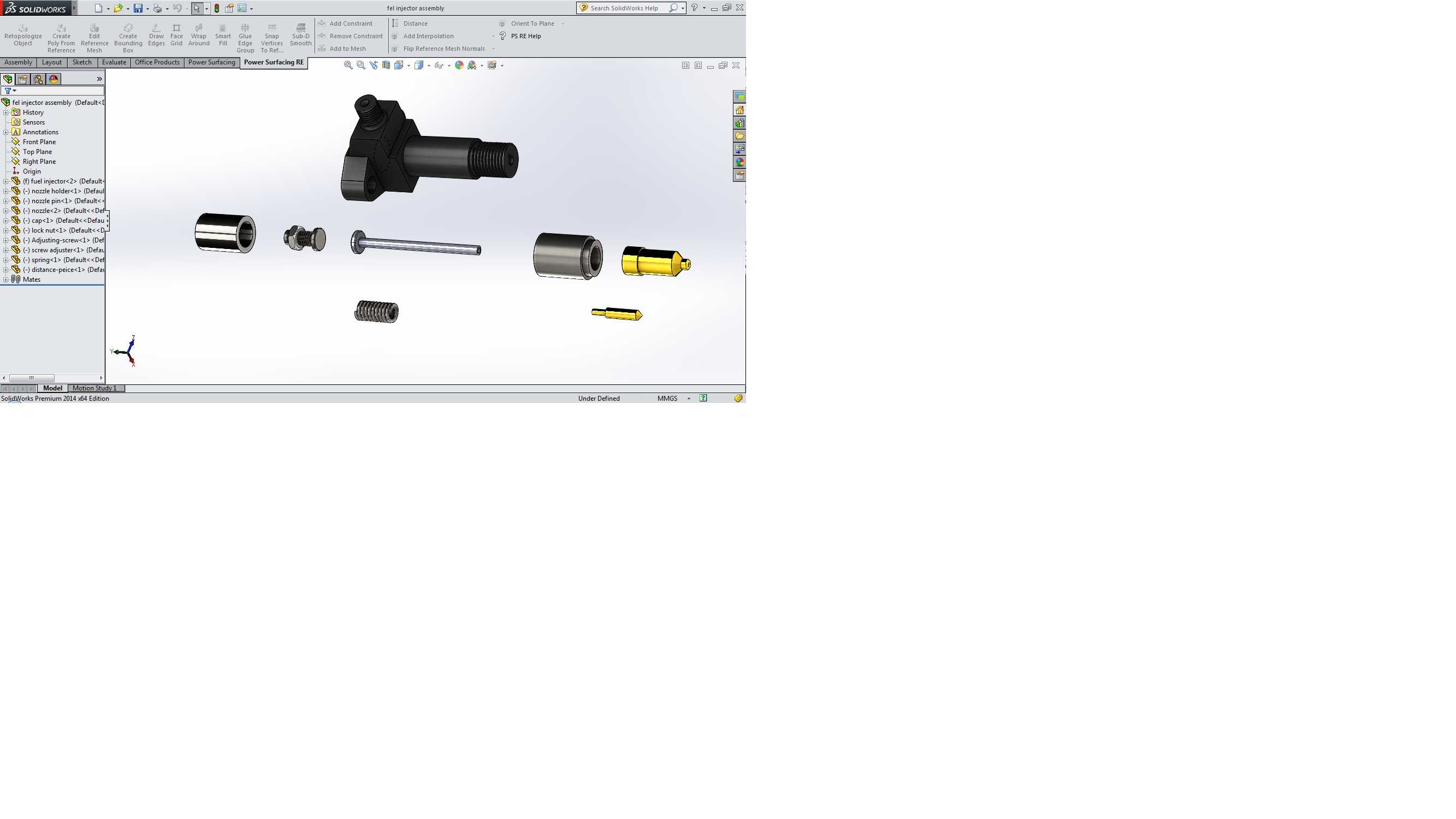

在车用内燃机的供油系统中，喷油器是决定燃油雾化效果、燃烧效率的核心执行部件，其结构设计合理性直接关联发动机的动力输出、排放表现与油耗水平。这款喷油器的三维结构完全按照车用柴油机的装配需求搭建，整体采用细长轴类布局，上部为进油与安装定位段，中部设置有六角形的锁紧定位结构，方便装配时使用扳手施加扭矩完成缸盖部位的固定，下部为伸入燃烧室的喷油端，最前端的金色喷嘴部分采用了微小喷孔的结构设计，能够将高压燃油以极细的油束形态喷入气缸，让燃油与进气充分混合。从设计思路来看，建模过程中优先保证了安装边界的准确性，上部的定位凸台直径、中部锁紧结构的对边尺寸、下部伸入燃烧室的杆身长度都严格匹配主流小排量柴油机的缸盖安装孔尺寸，避免出现装配干涉问题。结构上，内部的油道走向采用了渐变缩径的设计，从进油口到喷嘴端的通流截面逐步收窄，配合高压油泵提供的供油压力，能够让燃油在喷出瞬间获得足够的初速度，保证雾化颗粒的均匀度。实际应用场景中，这类喷油器需要承受缸内的高温高压冲击，因此外部壳体采用了高强度合金钢的结构形态，表面做了发黑防锈处理，对应建模时也还原了壳体的壁厚分布，保证结构强度满足长时间往复工作的需求。安装时，喷油器通过上部的定位台阶与缸盖安装孔的止口配合实现同轴定位，中部的六角结构下方预留了密封垫片的安装位置，能够避免缸内高压燃气窜出，同时也能隔绝燃烧室的热量向喷油器上部传递，减少内部精密偶件的热变形。喷嘴部分的突出长度经过反复校核，既保证油束能够覆盖整个燃烧室的有效空间，又不会因为伸出过长被活塞运动干涉。建模过程中对各个配合面的公差带也做了对应预留，比如针阀与针阀体的配合段、进油口的密封面都按照精密偶件的配合要求设置了合理的间隙，能够为后续的工程出图、工艺编制提供准确的三维参考。不同于汽油机的进气道喷射结构，这款缸内直喷的喷油器在结构上强化了耐压能力，壳体的壁厚在高压油腔位置做了局部加厚，能够承受最高上百兆帕的燃油压力，避免长期工作出现壳体开裂、燃油泄漏的问题。
