超宽带微带PCB射频天线结构设计

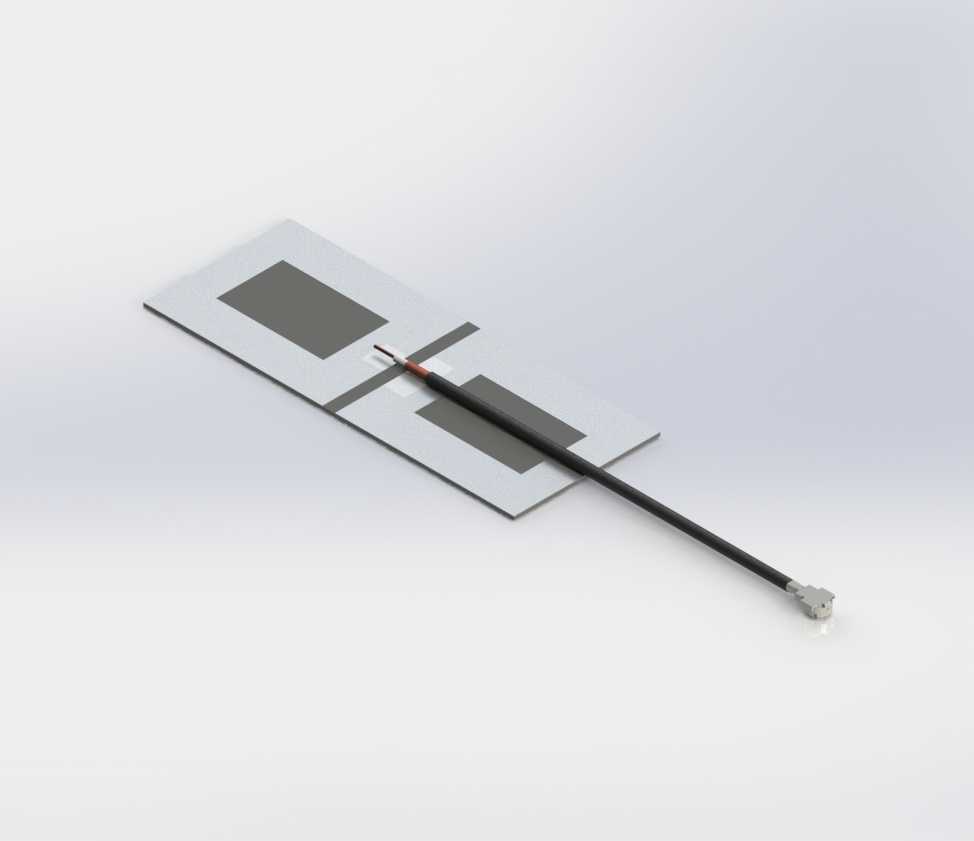

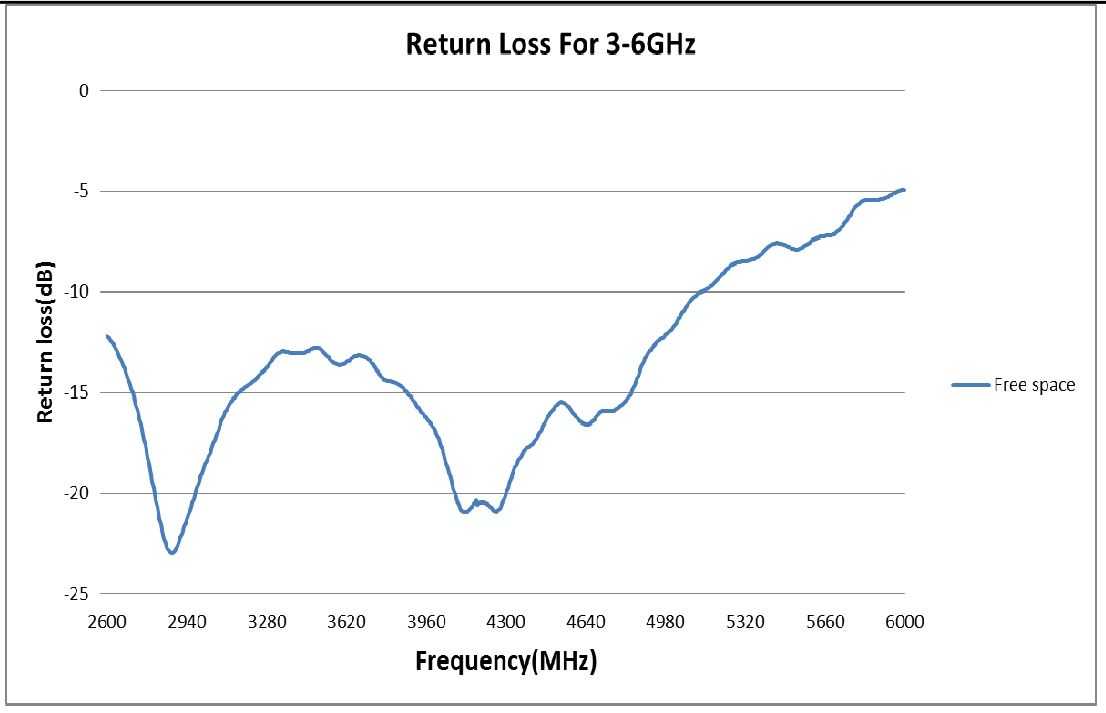

这款超宽带微带PCB天线，核心面向短距离高精度无线定位、高速短距数据传输场景设计，常见于室内人员定位标签、工业资产定位节点、消费电子近距离高速互联、车载无钥匙进入系统的射频前端部分，相比传统窄带天线，它能在数GHz的连续频段内保持稳定的驻波比与辐射效率，无需额外匹配电路即可适配多数主流UWB射频芯片的端口阻抗。从结构设计逻辑来看，天线采用双层覆铜FR4基材作为辐射载体，两个对称矩形辐射贴片通过微带馈线实现阻抗匹配，馈线末端直接兼容U.FL微型同轴连接器，无需额外转接结构即可与射频前端电路连接，设计阶段充分考虑了安装边界限制，整体PCB基材厚度控制在1mm以内，整体长宽尺寸适配多数小型智能设备的内部安装空间，安装时仅需预留馈线弯折半径即可，不会对设备内部其他元器件造成电磁遮挡。在实际选型应用中，这款天线的辐射方向图在水平面上近似全向，垂直面有适度的波束仰角，能够适配多数终端设备的安装姿态，无需额外调整天线角度即可保证信号覆盖范围；馈线采用低损耗微型同轴电缆，长度可根据设备内部走线需求灵活调整，连接器端的插拔寿命满足消费电子与工业设备的常规使用要求，同时兼容同规格的UMC、MHF等微型射频连接器，替换时仅需核对连接器接口尺寸与线缆阻抗，无需重新调整天线匹配参数。设计过程中，辐射贴片的尺寸、馈电点位置经过反复迭代优化，避开了常用的WiFi、蓝牙频段的邻频干扰，在UWB指定工作频段内增益波动控制在合理范围内，既满足短距离测距的精度要求，也能支撑高速数据传输的信号稳定性；PCB基材选用常规FR4环氧板，成本可控且批量一致性好，表面覆铜层厚度满足射频电流的趋肤效应要求，馈线与辐射贴片的连接位置做了加宽处理，避免焊接时出现阻抗突变影响信号传输。安装时需注意，天线辐射面需远离金属遮挡件，与金属结构件的距离建议不小于5mm，避免金属屏蔽导致辐射效率下降，馈线走线时避免与电源板、高速数字信号线平行长距离排布，减少杂散信号对射频接收的干扰；如果设备内部空间局促，也可根据实际安装空间微调馈线出线方向，不会对天线核心性能造成明显影响。
