Noritake/Itron四行24字符真空荧光显示屏

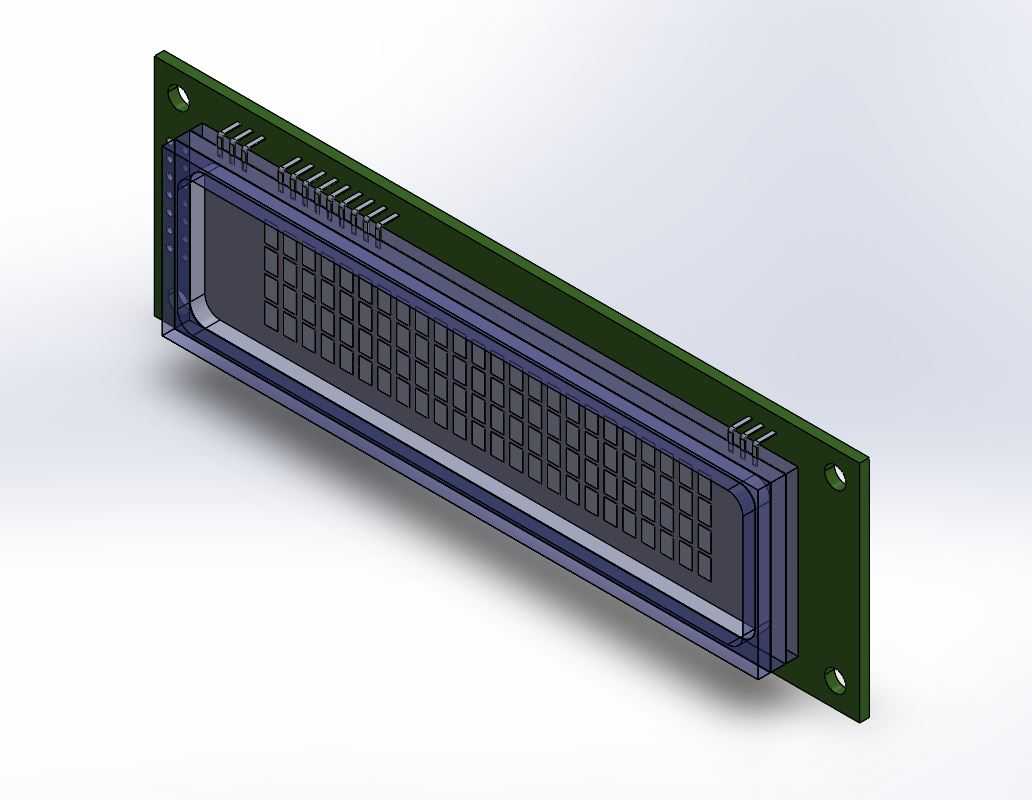

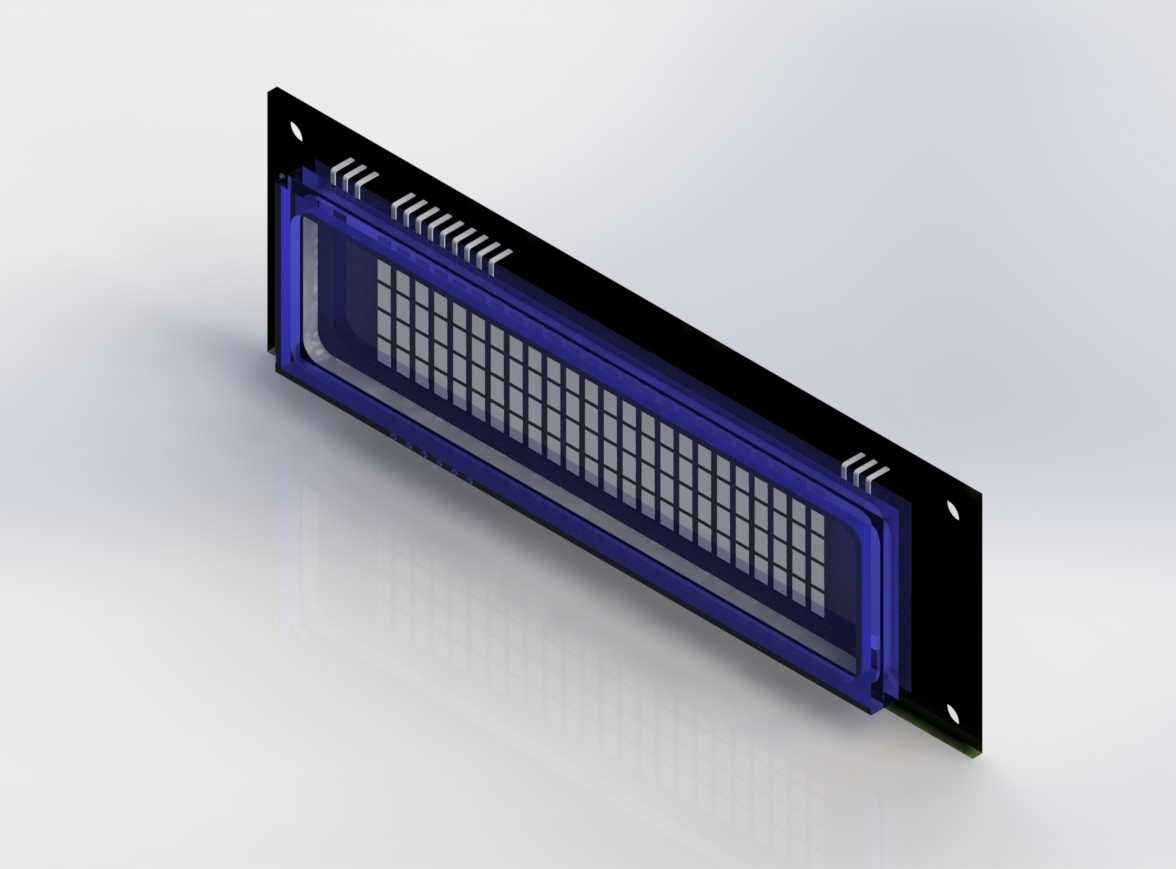

在工业控制终端、老旧数控设备操作面板、专业仪器仪表的显示单元选型中，真空荧光显示屏凭借高对比度、宽温工作特性、自发光无背光依赖的优势，至今仍在特定场景保有不可替代的应用地位，这款4行24字符规格的VFD模组，正是针对这类需要稳定字符输出的嵌入式场景设计的显示部件。从结构设计逻辑来看，该模组采用一体化黑框支架封装，外围预留的四个安装孔位完全匹配工业面板的通用安装间距，安装时可直接通过M2规格螺丝固定在设备面板的预设开孔内，支架边缘做了微小的倒角处理，避免装配时刮擦面板涂层或操作人员手部，整体厚度控制在适配嵌入式安装的尺寸范围内，不会占用设备内部过多的纵深空间，适配多数紧凑型工控设备的内部布局要求。显示区域采用5×7点阵排布，单字符的点阵间距经过校准，可清晰显示ASCII字符、数字及常用工业符号，四行的显示布局可同时承载设备运行参数、状态提示、操作指引等多组信息，无需频繁切换显示页面，适配需要实时展示多维度数据的设备场景，比如小型PLC的终端显示、检测仪器的读数面板、工业通讯网关的状态指示单元都能直接适配。模组侧边引出的排针接口采用标准间距设计，可直接插接在配套的驱动电路板上，接口引脚定义匹配通用VFD驱动电路的布线逻辑，结构设计时在排针根部做了限位凸台，插接时可避免排针过度插入导致的引脚弯折，也能保证插接后的连接稳定性，在设备存在小幅振动的工况下也不会出现接触不良的问题。从实际使用的角度出发，这款VFD模组的玻璃显示面做了防眩光处理，在车间强光环境下也能清晰辨识显示内容，不会像普通LCD屏那样出现反光看不清的问题，宽温工作的特性让它可以在没有恒温控制的工业现场稳定运行，无论是北方冬季的低温车间还是南方夏季的高温厂房环境，都能保持正常的显示效果，不会出现低温响应慢、高温显示发虚的问题。建模过程中完整还原了模组的外部轮廓、安装孔位、排针布局以及显示区域的点阵结构，可直接用于设备面板的装配干涉检查，也能用于操作面板的人机工程验证，设计人员在做整机结构布局时，可以直接调用该模型核对安装边界，避免后期开模或装配时出现尺寸不匹配的问题，同时模型也还原了VFD屏特有的深蓝色显示边框细节，在做设备外观渲染时可以更贴近真实的成品效果。
