叉车配套自卸料式集屑运输箱结构设计

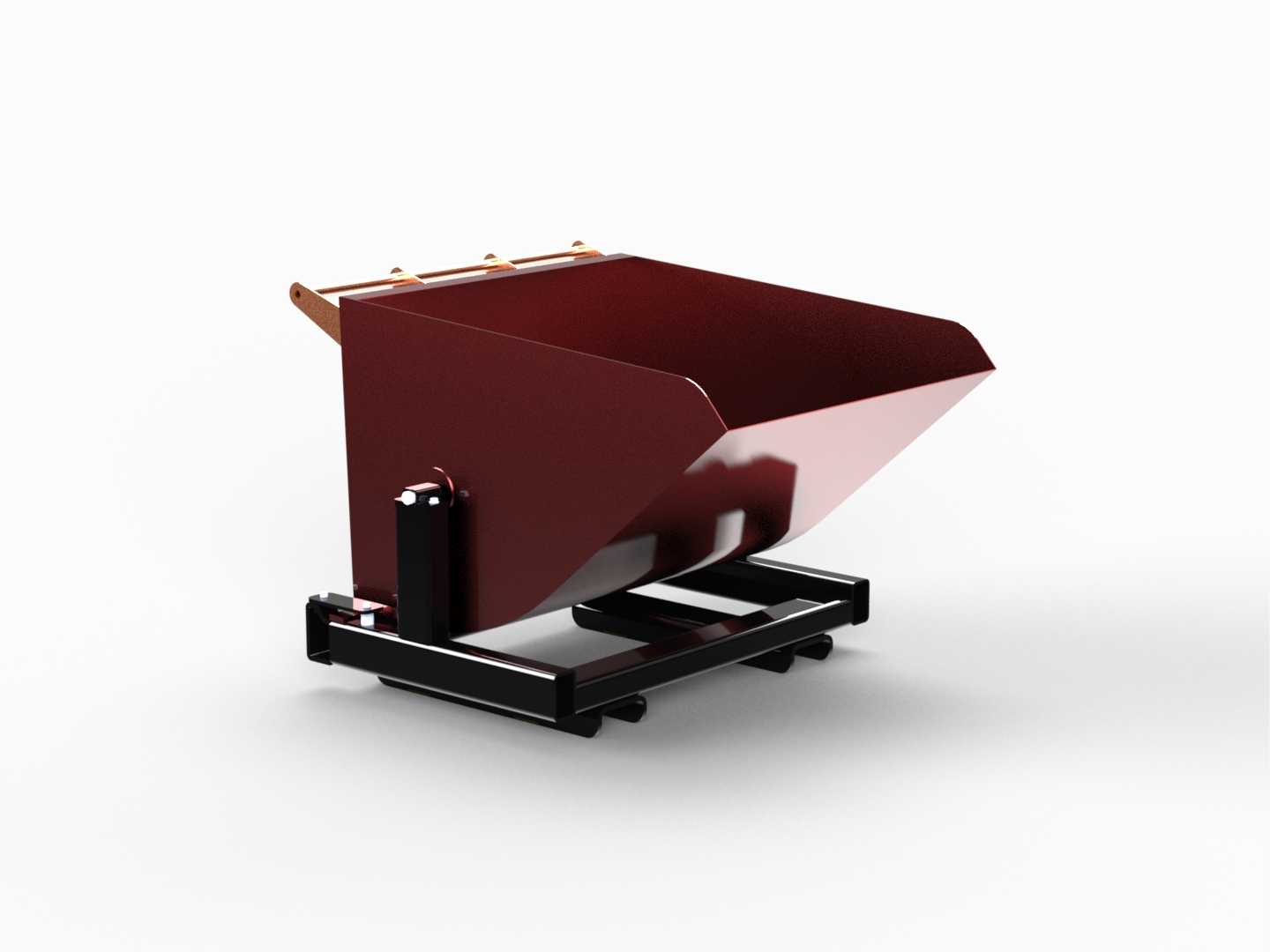

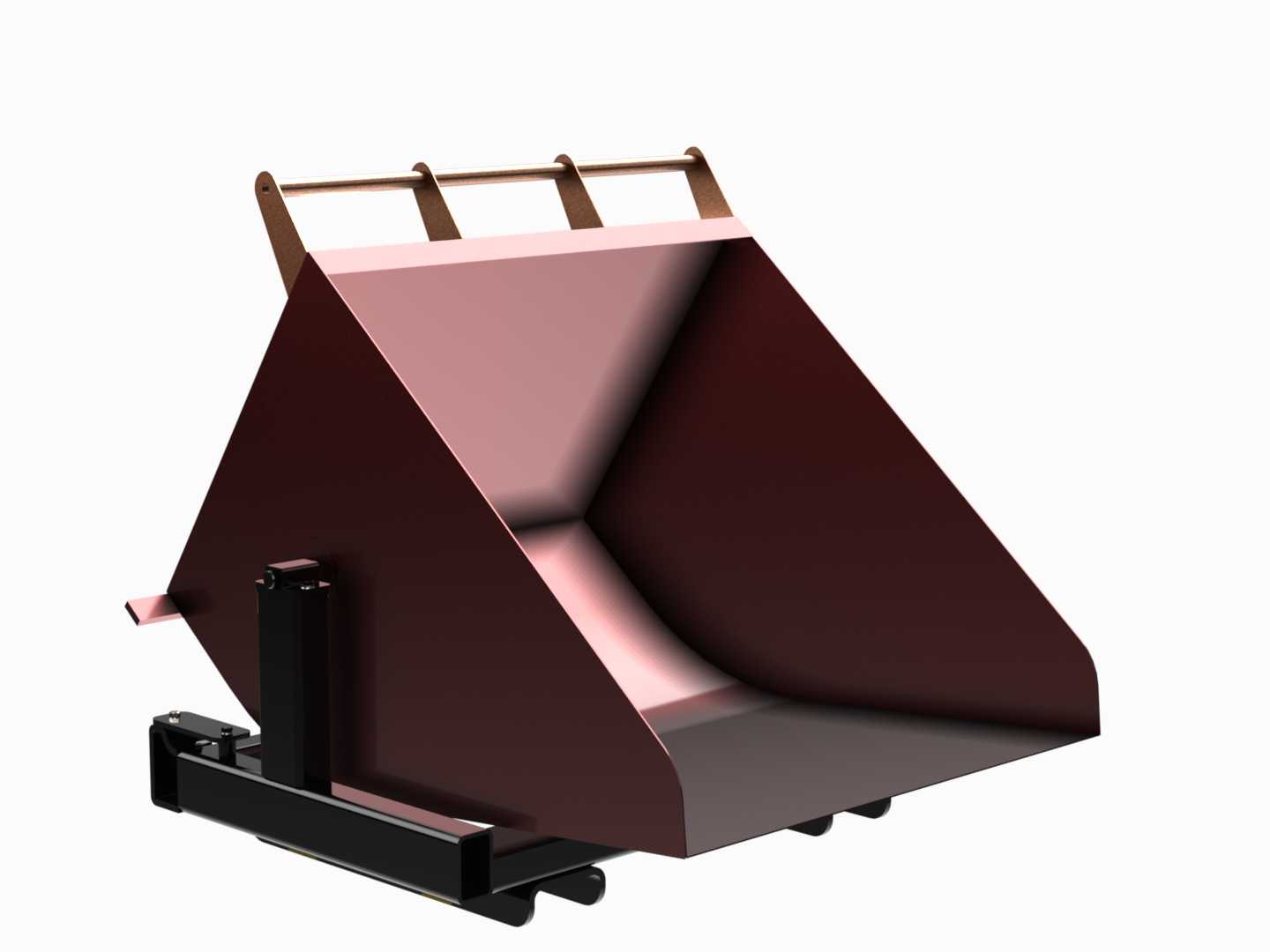

这款叉车配套的运输料箱，主要适配厂区内叉车作业场景，多用于机加工车间的金属切屑收集转运、散状工业废料的短距离倒运，也可在仓储环节承担颗粒状、小块状生产物料的工位间周转，无需额外吊装设备，依靠叉车的举升、前倾动作即可完成卸料作业，大幅降低车间零散物料转运的人力投入。从结构设计来看，箱体采用上宽下窄的斜壁式斗型结构，内壁做了连续平滑过渡处理，没有直角积料死角，倾倒切屑或者散料时不会出现物料卡滞、残留挂壁的问题，箱体顶部设置的三根横向加强筋，既可以在堆垛时承担上部载荷，也能避免料箱满载时侧壁受物料挤压出现外胀变形，箱体后侧的安装支座直接匹配叉车货叉的插入间距，底部设置的限位挡块可以在货叉插入后自动锁止定位，防止叉车行驶过程中料箱出现滑移、脱落的风险。料箱前部的卸料触发机构采用纯机械结构设计，不需要额外配置液压或者电控元件，当叉车举升料箱到达卸料位置、前倾斜角达到设定阈值时，锁止机构会自动脱开，箱体绕后部铰接点翻转完成卸料，作业完成后料箱回落至地面时，锁止机构会自动复位卡合，不需要人工手动操作锁扣，适配车间内高频次的转运卸料作业节奏。设计过程中重点校核了箱体的额定载荷下的结构刚度，侧壁板材的厚度选型兼顾了耐磨性能与整体自重，避免料箱自重过大占用叉车的额定载重配额，安装边界尺寸完全适配常规1-3吨内燃叉车、电动叉车的货叉参数，货叉插入空间的高度、宽度预留了足够的操作余量，即使驾驶员对位存在小幅偏差也能顺利完成叉取作业。箱体底部的支撑框架采用型钢焊接成型，放置在地面时接触面积充足，满载状态下不会出现地面压痕或者箱体倾斜，侧面的加强筋布局沿着物料挤压的应力方向布置，在不额外增加板材厚度的前提下提升了箱体的抗变形能力，长期承受金属切屑的摩擦、磕碰也不容易出现局部变形破损。
