垂直载人升降输送机械结构设计

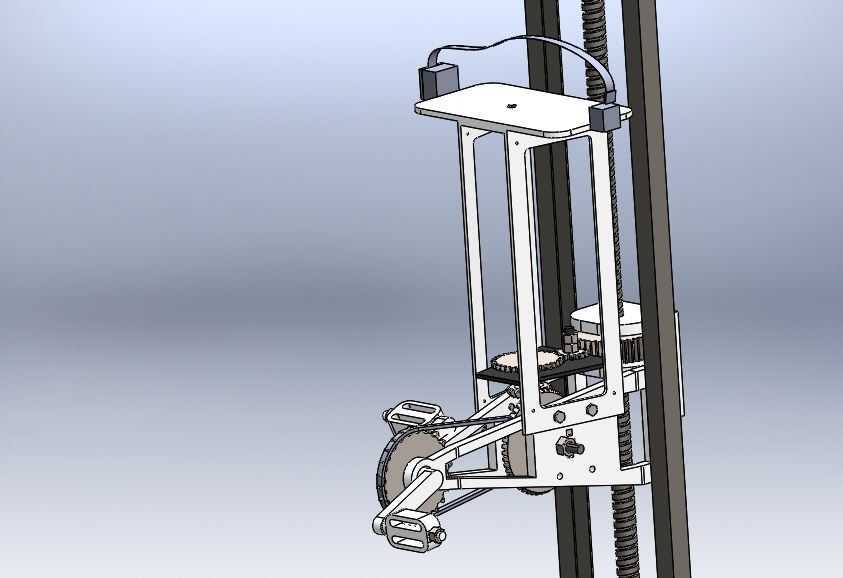

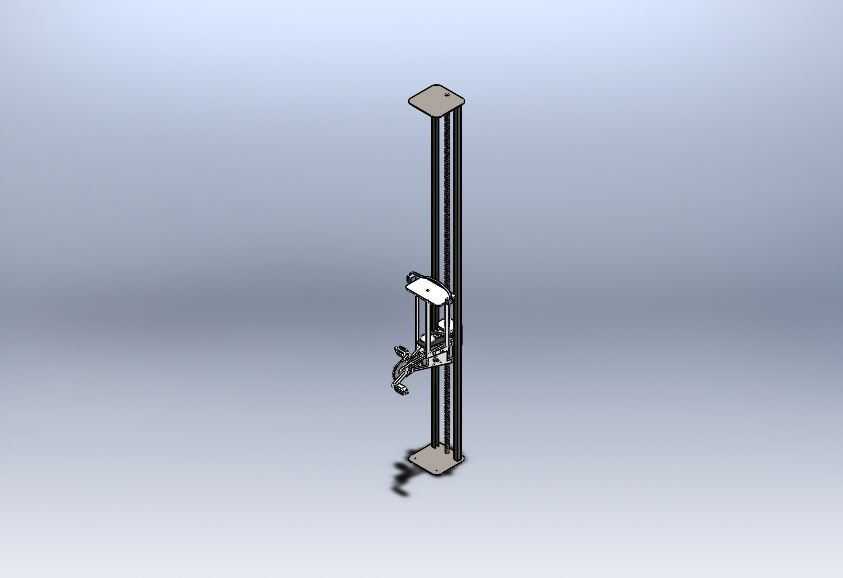

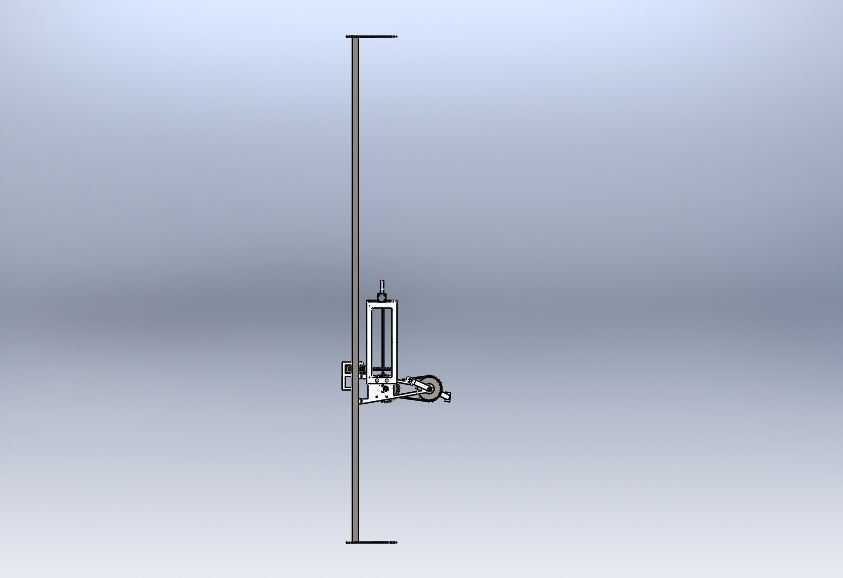

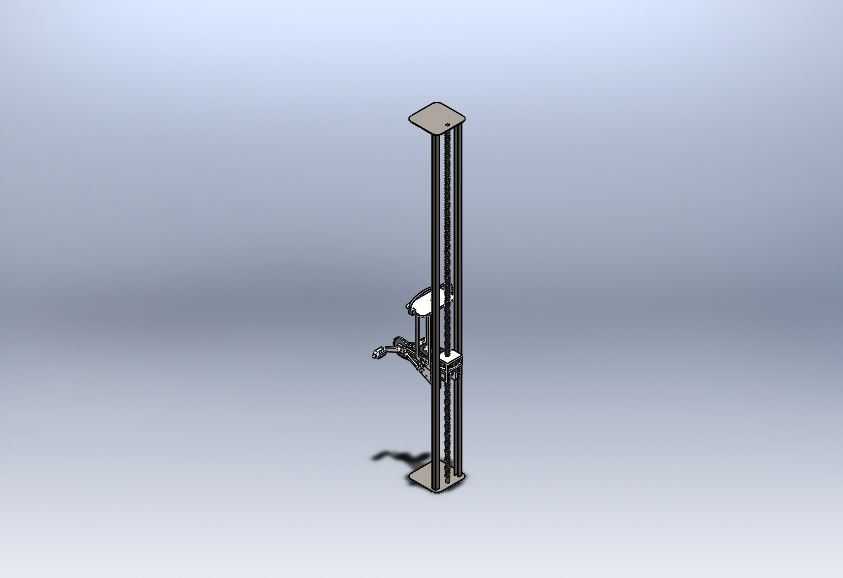

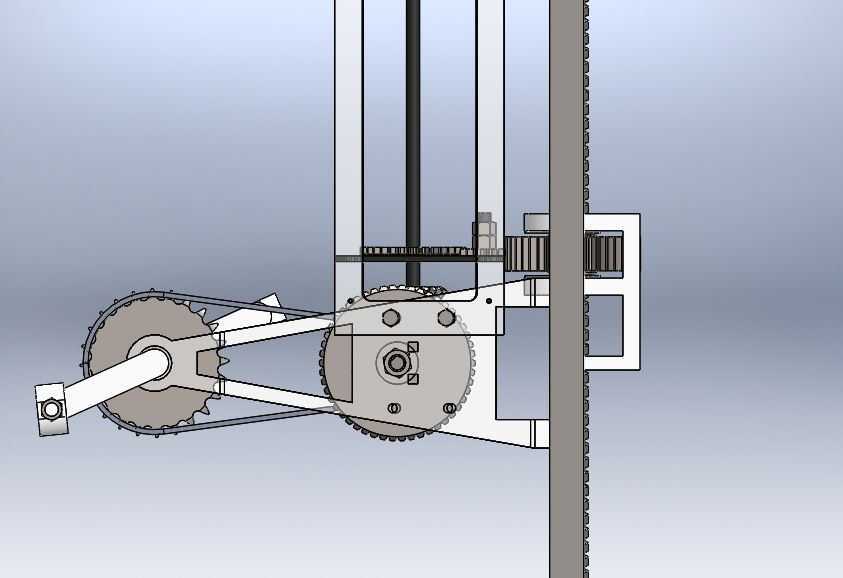

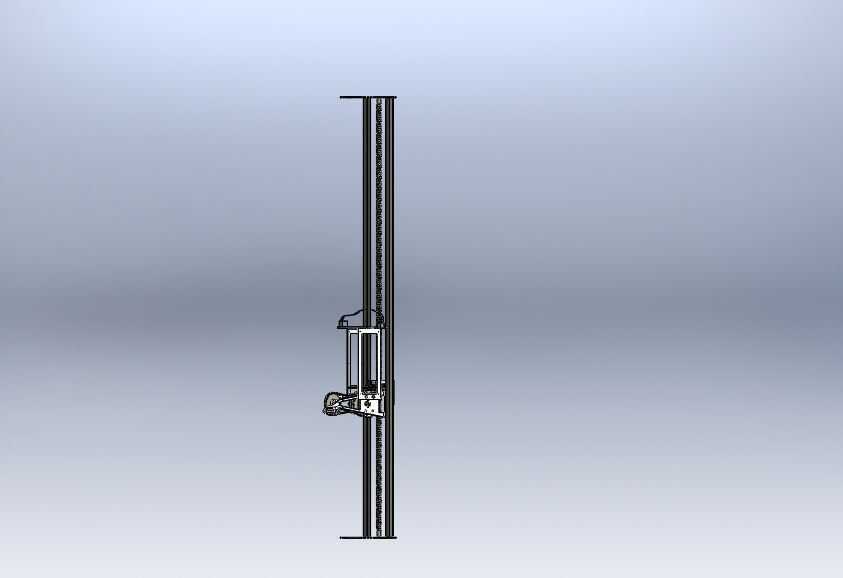

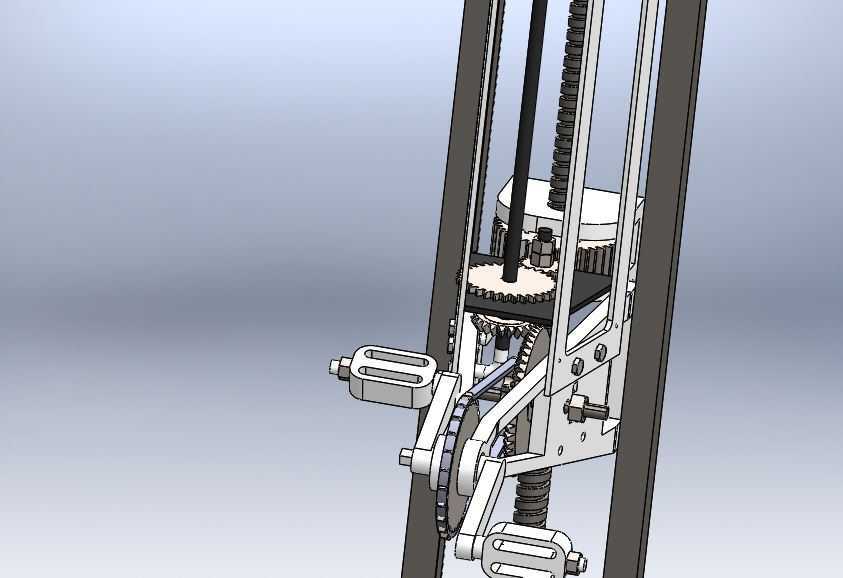

这套垂直升降结构主要面向多层作业平台间的人员短距离通行场景设计，常见于航天发射场勤务塔架、高层工业设备检修平台、立体仓储高位作业区等需要人员在固定垂直路径上往返的工况，替代传统斜梯、爬梯降低人员上下通行的体力消耗，同时提升高空作业的通行效率与安全系数。整套结构以单根竖向布置的长导轨作为承载基准，导轨采用多段型材拼接的形式设计，可根据实际安装高度调整段数，适配不同层高差的安装边界，导轨背部预设安装孔位，可直接通过膨胀螺栓或焊接支座固定在建筑墙体、塔架钢结构立柱上，安装时需保证导轨全程直线度偏差控制在千分之一以内，避免升降载台运行时出现卡滞。载台部分采用框架式焊接结构，预留人员站立空间与安全护栏安装位，载台与导轨配合的位置布置多组导向滚轮，滚轮采用包胶材质，既可以降低运行过程中的噪音，也能补偿导轨安装带来的微小形位误差，保证载台上下运行的平顺性。驱动部分集成在载台下部，采用曳引传动结合安全防坠机构的设计思路，曳引轮与导轨侧的齿条啮合传动，相比传统钢丝绳曳引结构，传动精度更高，停层位置偏差可控制在5毫米以内，方便人员平稳进出载台；防坠机构采用离心触发式设计，当载台运行速度超过额定值1.5倍时，锁止块会自动弹出卡入导轨表面的锁止孔，瞬间锁止载台避免坠落风险。设计过程中充分考虑了人员载荷的动载系数，整体结构按照额定载人2人、总载荷200公斤的标准做静力学仿真校验，导轨与载台连接位置的应力集中区域做了加厚补强处理，避免长期交变载荷下出现结构疲劳。整套设备的安装占用面积极小，水平方向仅需预留0.8米见方的安装空间，不会占用过多作业平台的通行面积，载台运行速度控制在0.3米每秒，既保证通行效率，也避免速度过快带来的高空眩晕感，载台边缘设置有行程触发开关，到达上下极限位置时会自动切断驱动电源，同时触发缓冲垫进行软停靠，降低停靠时的冲击感。
