工业用旋风式气固分离装置三维设计

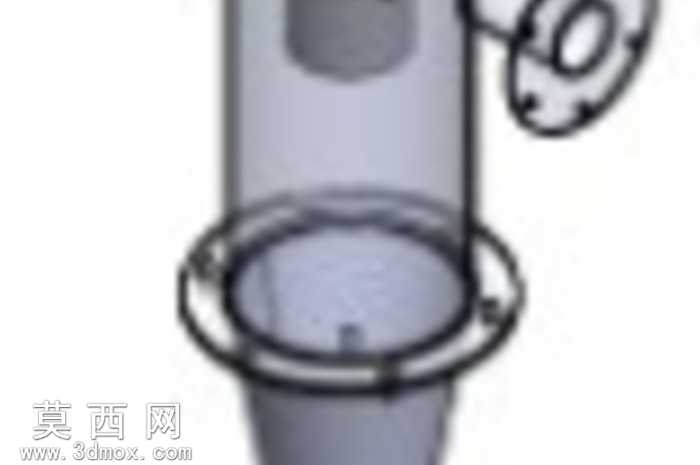

本作品为旋风分离装置的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循旋风分离设备的经典结构逻辑，完整还原设备各功能段的尺寸比例与装配关系。模型主体为立式圆柱筒体结构，上部设置切向进气流道与顶部排气出口，下部衔接锥形沉降段与底部集尘接口，侧面附带法兰连接结构，所有部件均采用实体建模完成，无破面、无重叠几何，可直接用于工程出图、结构仿真与3D打印验证。材质渲染阶段，针对设备主体金属壳体赋予哑光不锈钢材质，调整材质粗糙度与反射参数还原工业金属的真实质感，法兰密封面做精加工金属质感区分，连接螺栓等标准件单独赋予发黑处理的金属材质，渲染过程中添加柔和环境光，清晰呈现筒体内部的流道轮廓与外部加强筋、连接法兰的结构细节，整体视觉效果贴合工业设备的真实外观。结构设计上，严格遵循旋风分离的工作原理设置各段尺寸：切向入口采用矩形截面设计，保证含尘气流进入筒体后可形成稳定的旋转流场，圆柱段直径与锥形段锥角经过参数化校核，确保气流旋转过程中固体颗粒可在离心力作用下向筒壁移动，最终沿壁面滑落至底部集尘腔，顶部排气中心管插入深度经过优化，避免短路流造成的分离效率下降，侧面法兰接口预留标准螺栓孔位，可直接对接工业管路系统。设计思路围绕无滤材分离的核心需求展开，摒弃传统过滤式分离的耗材更换逻辑，依靠旋转流场与重力作用实现气固、液固两相分离，建模过程中对筒体壁厚、法兰连接强度、锥形段抗磨损结构做了细节优化，所有连接部位均添加焊接坡口或密封槽结构，保证模型可直接转化为生产加工图纸，同时对内部流道做了平滑处理，避免局部涡流造成的阻力损失，整体模型装配关系清晰，各部件可单独拆解用于结构分析与工艺拆解，完全满足工业级分离设备的设计验证需求。
