集成ESP与铁路输送系统的除尘厂整体装置

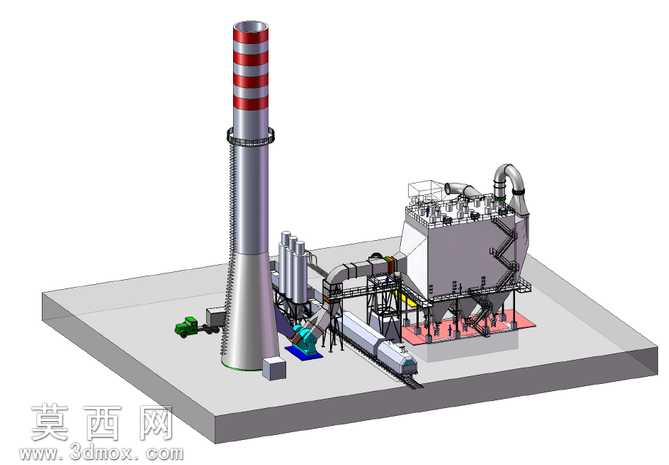

本套除尘厂三维模型采用参数化建模方式完成整体装配搭建，建模过程中严格遵循工业除尘系统的实际布局逻辑，对各功能单元的空间位置、连接关系进行1:1等比例还原。模型主体包含ESP静电除尘单元、高耸烟囱、离心风机组、输送管道网络、气力输送装置以及铁路货物装卸除尘工位六大核心模块，各模块间的衔接法兰、支撑钢架、检修爬梯、操作平台等细节结构均做了精细化建模处理，未省略关键受力与连接构件。材质渲染阶段，针对不同部件的工业属性匹配了对应材质：烟囱主体采用哑光银灰色金属材质，顶部警示段使用红白相间的高反光警示漆材质，除尘箱体采用厚重的碳钢板磨砂材质，管道部分根据输送介质差异区分了普通碳钢与镀锌钢的材质质感，风机叶轮、电机外壳等运动部件添加了轻微的金属做旧效果，地面基座采用混凝土哑光材质，搭配红色的设备安装定位区标识，整体渲染效果贴近真实工业厂区的视觉观感。结构设计上，模型清晰展现了除尘系统的气流走向：含尘气体经各吸尘点通过管道汇入ESP除尘单元，经高压静电吸附除尘后，通过引风机送入烟囱达标排放，收集的粉尘通过气力输送管道送入储料仓，最终可通过铁路货运车厢完成外运，整套系统的物料流、气流路径均通过模型结构直观呈现。设计过程中充分考虑了设备的检修空间预留，各层操作平台的宽度、爬梯的倾角、护栏的高度均符合工业安全设计规范，管道的转弯半径、变径位置也完全符合流体输送的设计要求，避免出现直角弯头、突变管径等不符合工程实际的结构，整套模型既具备直观的展示效果，也可作为除尘系统方案布局的参考模板使用。
