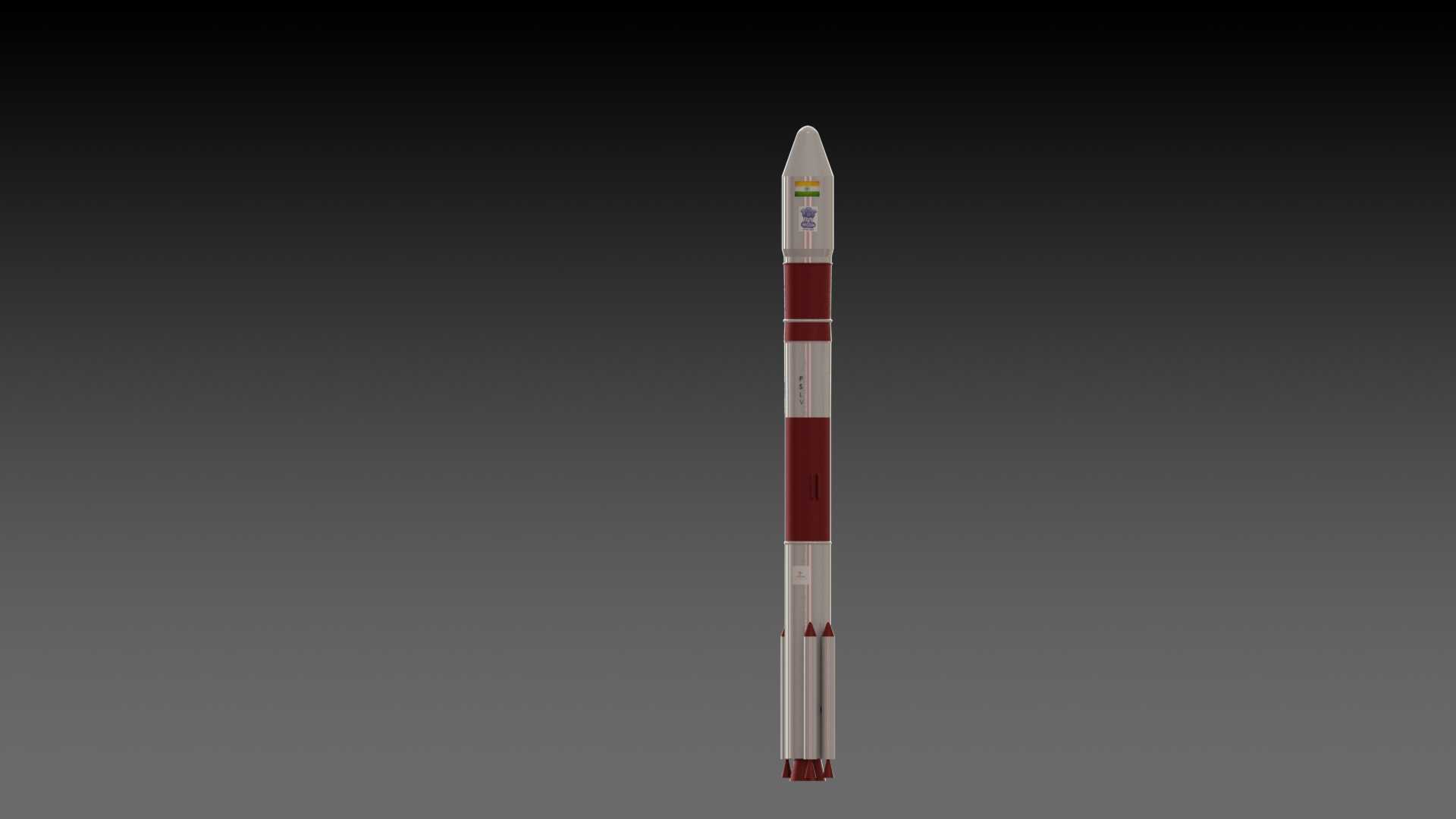

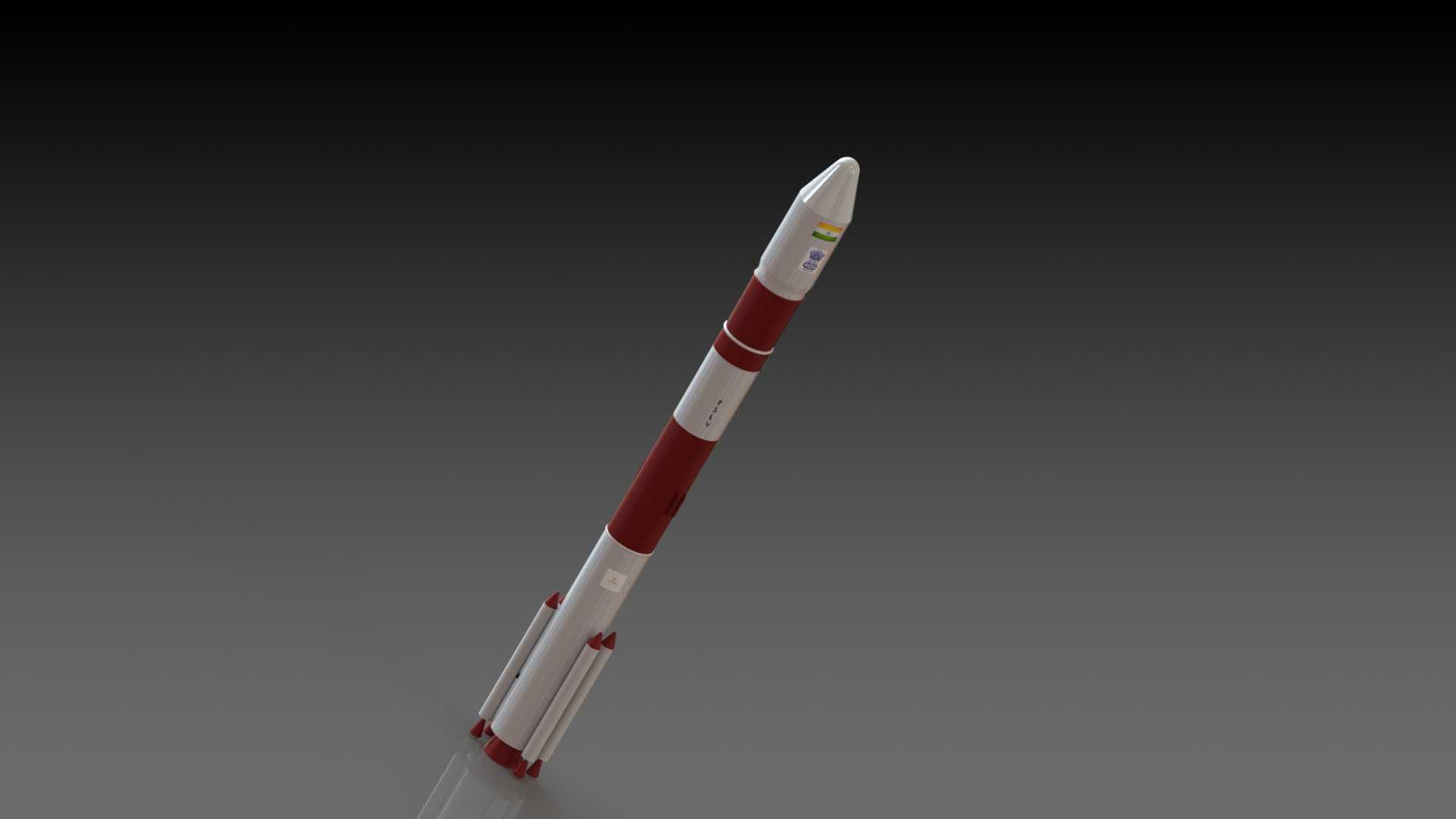

印度PSLV运载火箭精细三维结构建模

本次建模的PSLV运载火箭，是航天发射领域用于将各类有效载荷送入预定轨道的核心运载装备，在民用航天发射、近地轨道卫星部署、深空探测初始段发射任务中承担关键作用。建模过程中首先参考公开的箭体实际尺寸比例，确定整体安装边界，全箭总长与芯级直径的比例严格匹配实际产品参数，箭体各段的连接位置、级间段长度、助推器安装位置均按照实际装配关系还原，确保模型在航天科普展示、发射流程模拟、结构教学演示等场景中可直接使用。从功能特性来看，该型火箭采用芯级捆绑固体助推器的构型，芯级分为多级结构，每一级的箭体外壳、级间分离机构安装位、尾段喷管布局、头部整流罩的锥段弧度都做了精细化还原，整流罩部分按照实际的蚌壳式分离结构做了分块处理，可支持后续拆分演示分离动作。建模时优先采用跟踪图像校准的方式，先通过多视角公开图像确定箭体各段的轮廓曲线，再通过旋转凸台生成基础箭体结构，助推器部分单独建模后按照实际的捆绑连接位置装配到芯级侧面，助推器头部的斜切角度、尾端喷管的收敛扩张段结构都做了细节刻画，箭体表面的色带标识位置也与实际产品保持一致，方便使用者快速识别各段舱段位置。在结构设计还原上，箭体的尾段翼面安装位置、各级的管路走线预留槽、箭体表面的传感器安装凸台都做了对应体现，没有做过度简化，能够满足结构设计从业者对运载火箭箭体布局的参考需求，也可用于航天类展项的三维交互素材。模型整体的装配层级按照实际箭体的级段划分设置，芯级一级、芯级二级、芯级三级、整流罩、捆绑助推器分别作为独立子装配体存在，方便后续对单一部段进行结构拆解分析，各部件之间的配合间隙按照实际装配公差比例设置，不存在干涉问题，可直接导入各类三维场景做渲染或动画演示使用。箭体头部的有效载荷舱段内部预留了标准的载荷安装空间，可根据不同的任务场景替换对应的卫星或探测器模型，适配不同的发射任务模拟需求，尾段的发动机喷管可支持摆动角度的调整，用于模拟飞行过程中的姿态控制动作。
