M16外六角半螺纹螺栓三维设计作品

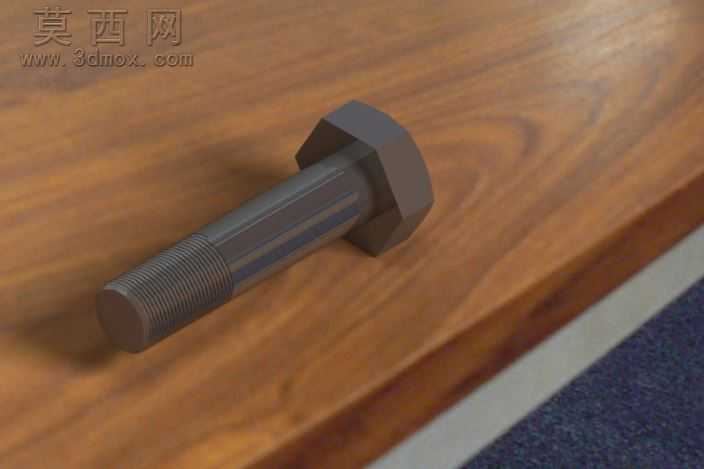

本作品为M16规格外六角半螺纹螺栓的三维建模设计成果，建模阶段严格遵循普通螺纹紧固件的通用设计规范，先通过草图绘制螺栓的轴向截面轮廓，明确六角头部的对边尺寸、对角尺寸、头部厚度，以及光杆段的直径公差范围、螺纹段的公称直径、螺距、有效螺纹长度等核心参数，再通过回转特征生成螺栓的基础实体结构。针对六角头部的结构，采用拉伸切除的方式完成六个侧面的成型，同时对头部与光杆衔接的位置做了标准要求的圆角过渡处理，避免应力集中的结构缺陷，还原真实螺栓的工艺细节。螺纹部分的建模兼顾了展示效果与模型轻量化需求，采用扫描切除的方式生成真实的三角形螺纹牙型，精准还原螺纹的牙距、牙高、牙型角参数，确保螺纹段的结构符合普通粗牙螺纹的尺寸标准，可直接用于虚拟装配中的干涉检查、装配仿真场景。材质与渲染阶段，为模型赋予了发黑处理的合金结构钢材质，调整材质的金属度、粗糙度参数，还原碳钢螺栓表面哑光、略带金属反光的真实质感，同时为场景添加了木质承载台面与哑光地面环境，采用三点布光的方式突出螺栓的结构轮廓，让六角头部的棱边、螺纹的牙型细节都能清晰呈现，渲染出的效果图具备良好的视觉表现力。设计过程中以实际应用场景为核心导向，所有尺寸参数均参考通用紧固件的设计标准设定，既保证模型的结构合理性，也让该模型可直接用于机械装配教学、设备虚拟装配演示、紧固件选型参考等多种场景，完整还原了标准六角螺栓的结构特征与外观特点。
