24GHzK波段射频波束雷达收发组件

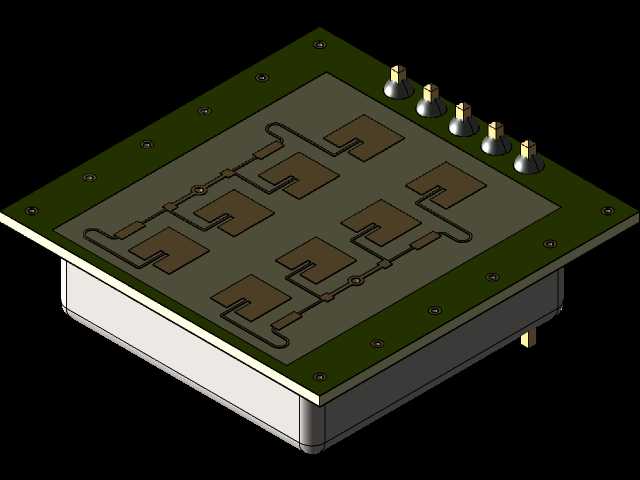

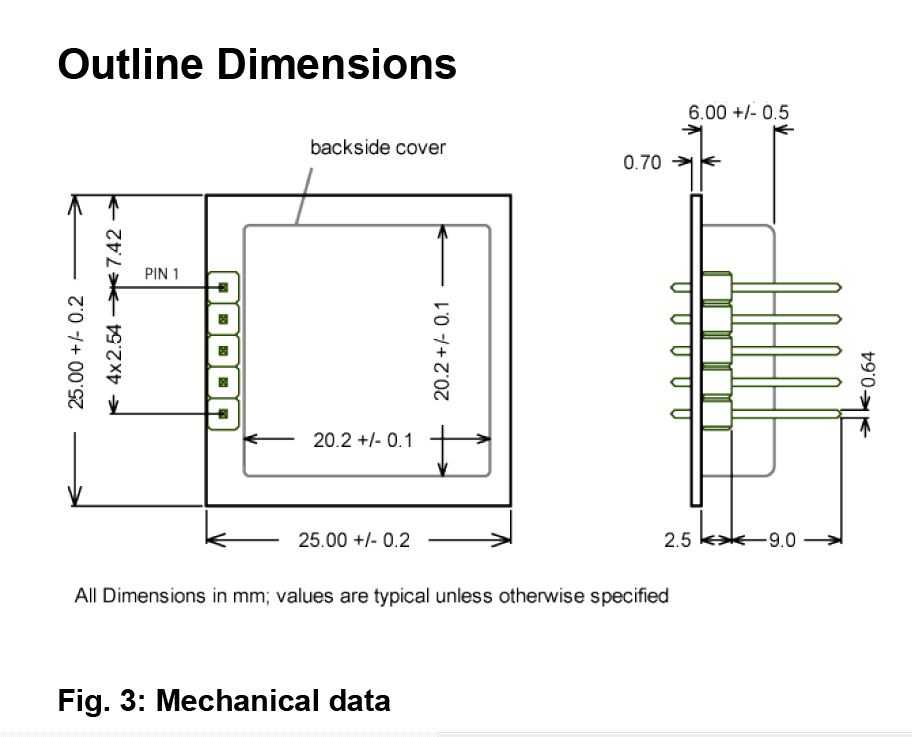

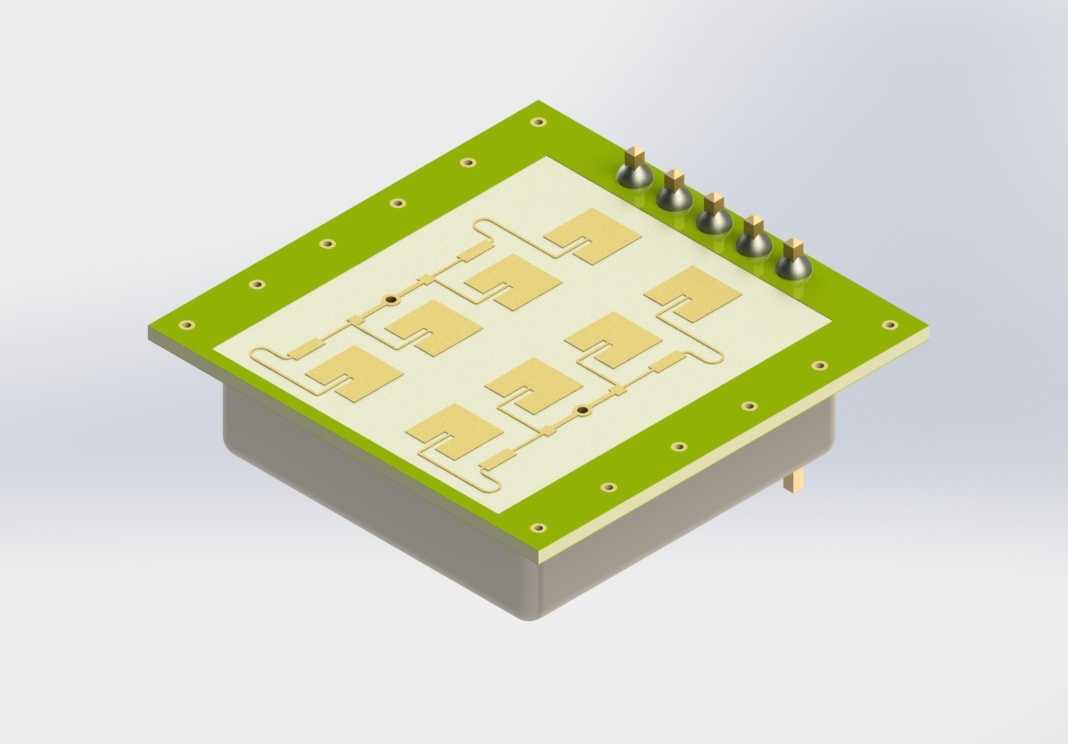

该射频收发组件面向车载环境感知场景开发，核心适配自动驾驶车辆的近距探测需求，同时可覆盖城市交通流量监测、重点区域周界安全防护等民用场景，有效探测距离稳定在12米区间，可精准捕捉覆盖范围内的移动、静止目标的位置与相对速度信息。组件采用板载集成式阵列天线设计，天线辐射单元采用微带贴片结构，通过等相位差的馈电网络实现固定指向的射频波束收发，无需额外的机械扫描结构即可完成对应扇区的探测覆盖，大幅降低了组件整体的结构复杂度与运行故障率。结构设计上采用分层堆叠架构，最上层为高频介质基板，表面覆铜制作天线阵列与馈电线路，基板边缘预留等间距安装通孔，可通过标准紧固件直接固定在下方金属屏蔽腔体上，金属腔体内部可集成射频前端芯片、信号处理电路，同时起到电磁屏蔽作用，避免外界电磁干扰影响高频信号的收发稳定性，腔体底部预留信号输出接插件，可直接对接车载主控单元或交通监测设备的信号采集端口。设计过程中充分考虑车载安装的边界限制，整体采用方形扁平化结构，安装孔位采用对称式布局，可适配不同安装支架的固定需求，组件侧面预留的射频校准端口可在产线调试阶段完成波束指向、发射功率、接收灵敏度的参数校准，保证批量生产时的性能一致性。高频基板与金属腔体之间采用导电胶粘接加螺丝紧固的双重固定方式，可承受车辆行驶过程中的振动与温度循环冲击，避免长期使用后出现基板移位、接触不良等问题，天线单元的布局经过电磁仿真优化，各辐射单元之间的隔离度满足设计要求，不会出现信号串扰影响探测精度的情况，组件整体的外形尺寸紧凑，可嵌入车辆保险杠、交通监测杆等狭小安装空间内，无需对安装载体进行大规模结构改造。
