V波段广角标量馈电喇叭波导天线结构

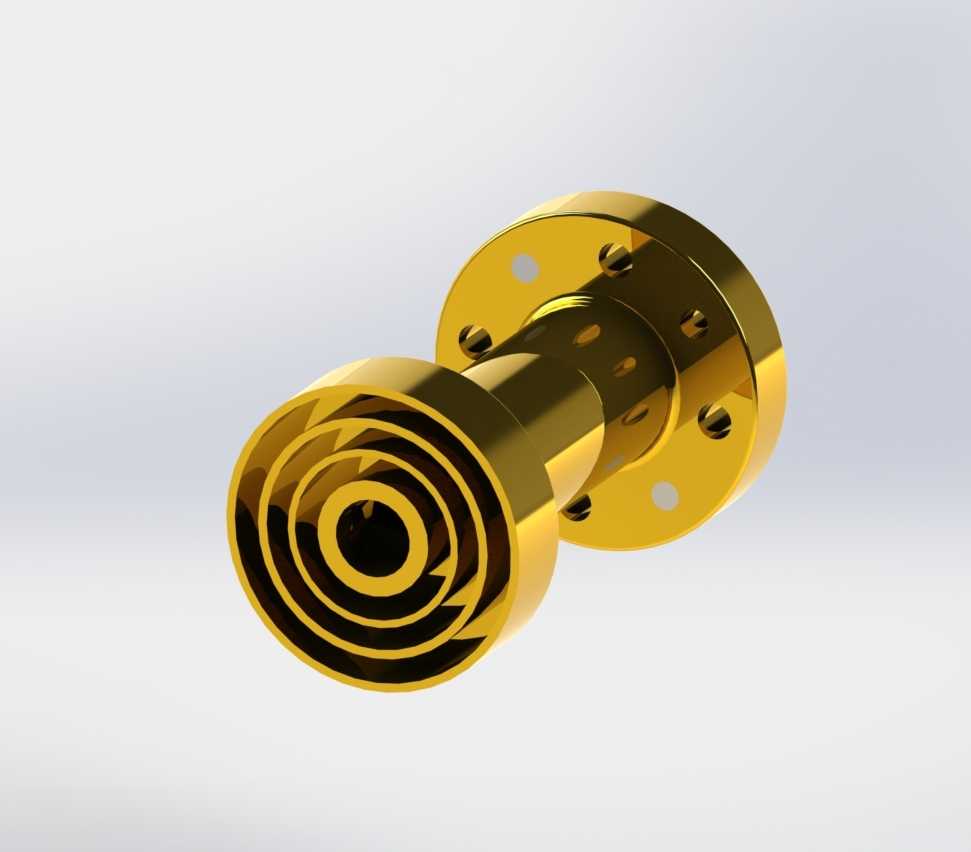

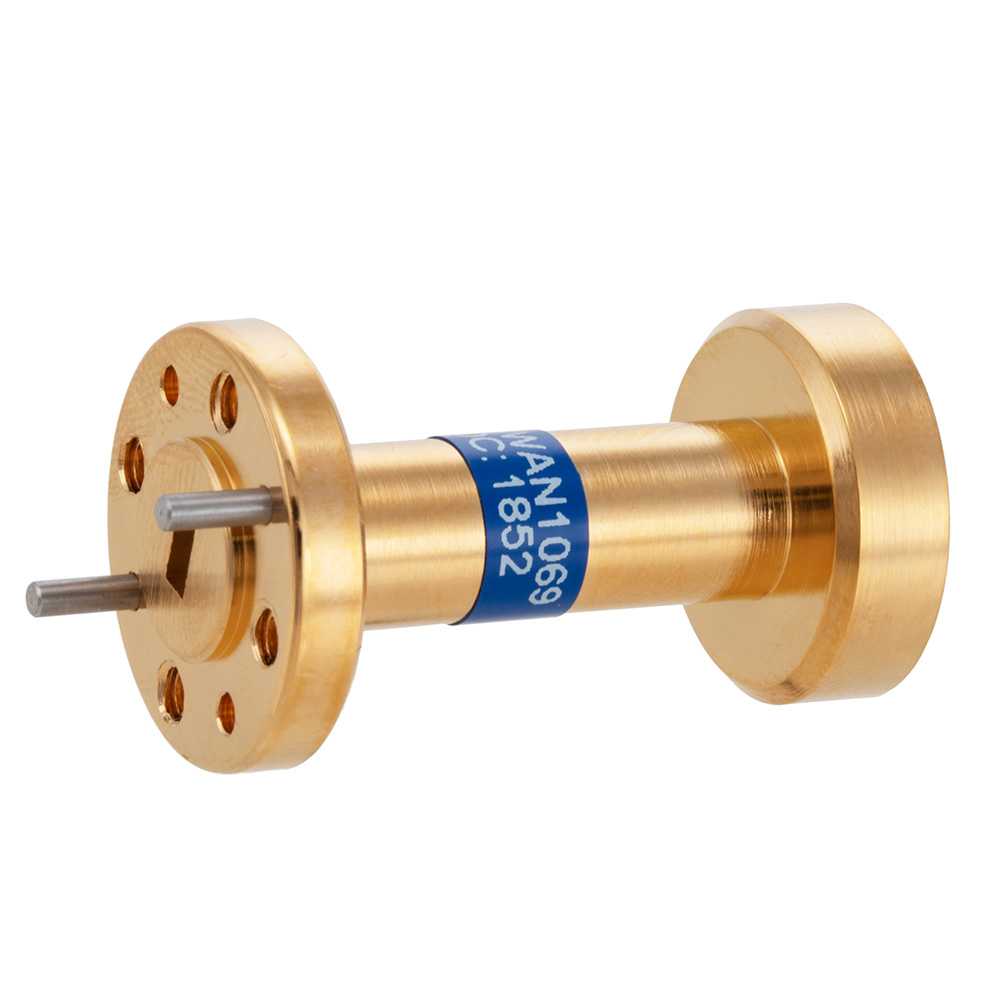

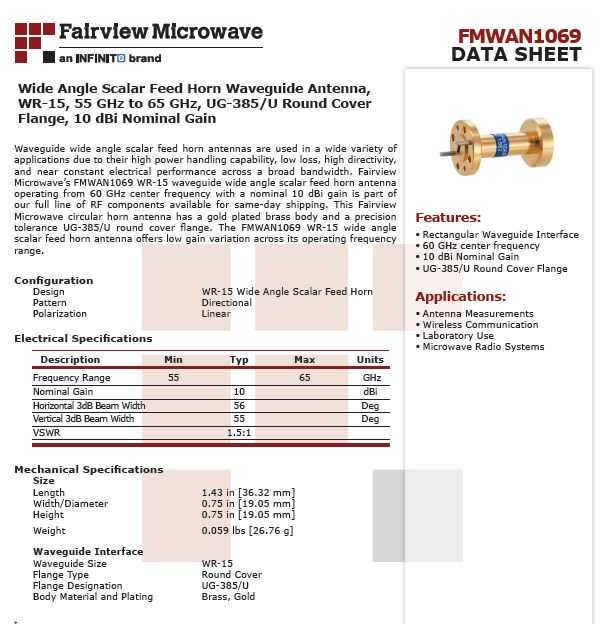

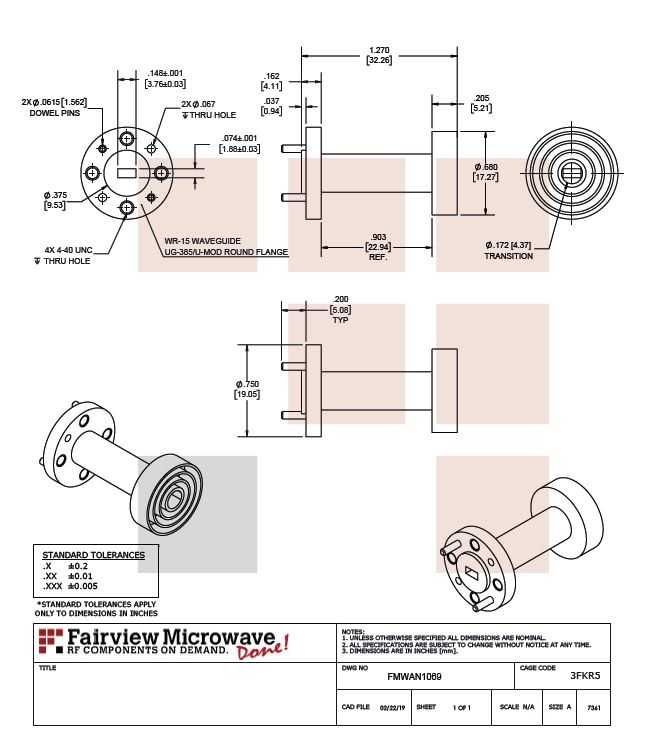

在毫米波测试、短距高速通信、雷达探测等V波段应用场景中，馈电天线的辐射方向图、驻波比、安装适配性直接决定整套射频系统的性能下限，这款工作在55至65GHz频段的标量馈电喇叭波导结构，正是针对该频段的系统集成需求完成的结构设计。从实际工程选型角度看，该结构采用标准WR-15波导接口作为射频传输通道，波导内腔的尺寸公差严格匹配V波段信号传输要求，避免尺寸偏差引发的信号反射、插入损耗超标问题，保证信号从馈电端口到喇叭辐射面的高效传输。辐射端采用多环槽式的标量喇叭结构，这种结构设计能够在宽角度范围内实现均匀的场强分布，相比普通角锥喇叭拥有更宽的有效照射角，在作为反射面天线馈源使用时，能够更好地匹配反射面的张角，减少溢漏损失，提升天线整体的口径效率，同时还能有效抑制交叉极化分量，保证信号极化纯度，满足高精度测试、通信场景对信号质量的要求。安装端采用UG-385/U标准圆法兰结构，法兰上的安装孔位、定位止口尺寸完全符合对应波导法兰的通用标准，在实际系统装配时，可直接与同规格的波导器件、射频前端端口对接，无需额外加工转接结构，法兰密封面的平面度设计满足毫米波频段的装配要求，能够减少对接面的信号泄漏，保证连接可靠性。从结构建模的细节来看，喇叭段的环槽深度、间距均按照标量馈源的经典设计逻辑做了参数化处理，波导段与喇叭段的过渡位置做了平滑的结构衔接，避免结构突变引发的高次模激励，保证主模传输的稳定性；整体结构采用一体化加工的设计思路，减少拼接装配带来的公差累积与结构损耗，外轮廓的倒角、壁厚设计兼顾了加工工艺性与结构强度，既满足精密铣削加工的工艺要求，也能在常规装配、调试操作中避免结构变形影响射频性能。在实际应用中，这类结构既可以作为毫米波紧缩场测试系统的馈源，完成天线方向图、RCS测试的信号辐射与接收，也可以集成在短距千兆通信设备、车载毫米波雷达、安检成像雷达的射频前端，作为信号收发的核心辐射部件，其10dBi的典型增益能够在保证辐射角度覆盖的前提下，提供足够的信号链路余量，适配多数V波段场景的使用需求。建模过程中对波导内腔、喇叭辐射面、法兰对接面的关键尺寸做了公差标注参考，能够直接用于后续的工程出图、加工制造环节，结构的装配基准统一设置在法兰对接端面，方便实际装配时的定位校准，减少调试阶段的匹配工作量。
