复古装饰轮式礼炮摆件结构设计

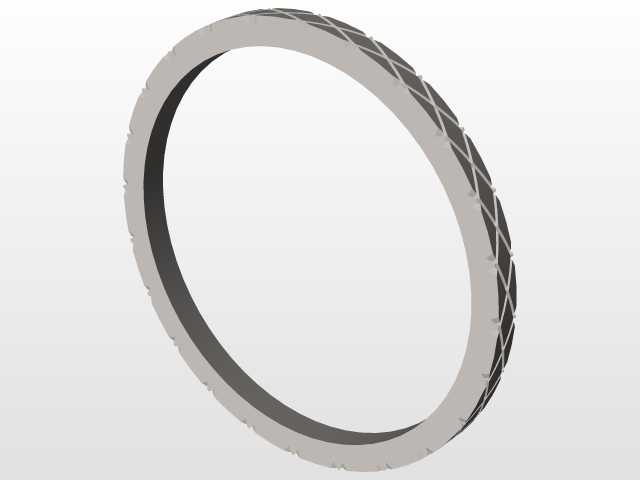

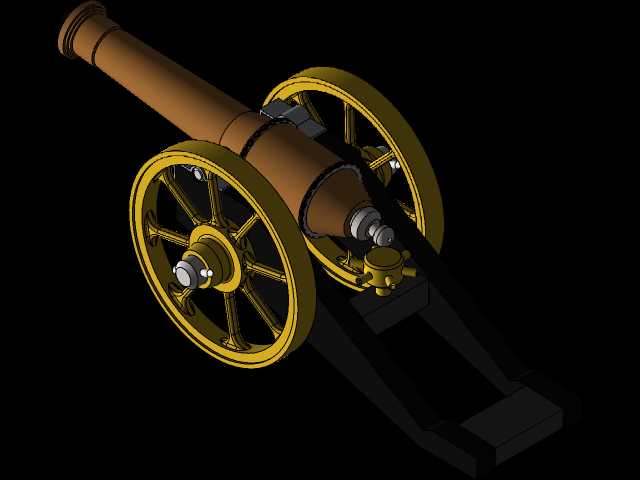

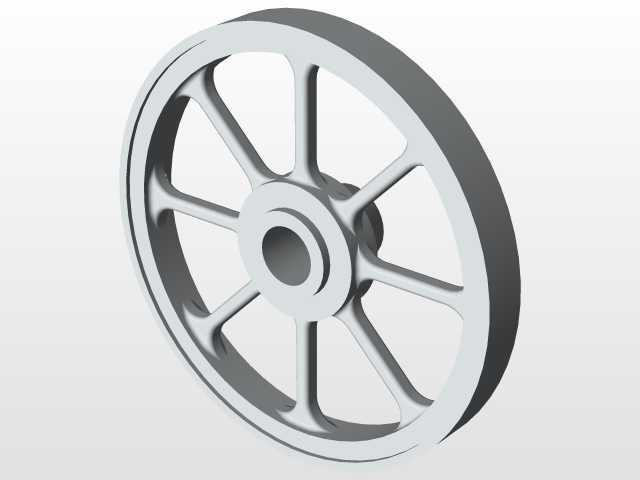

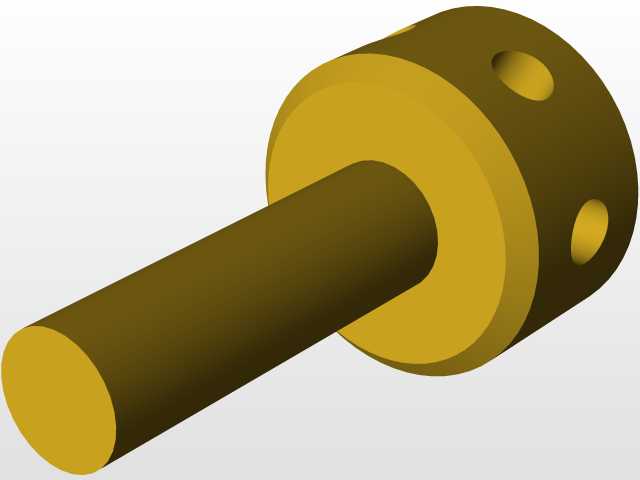

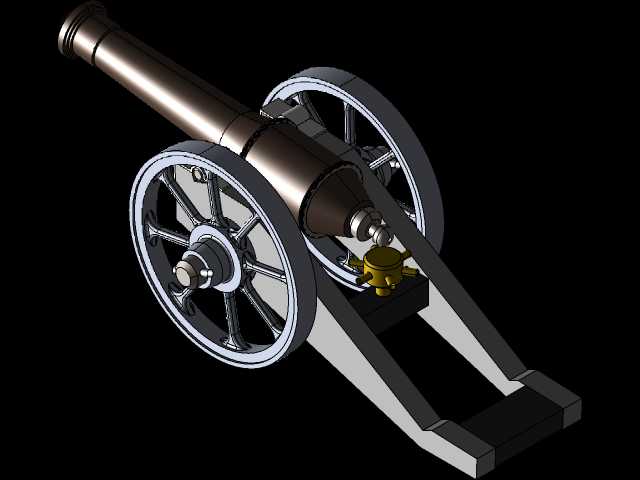

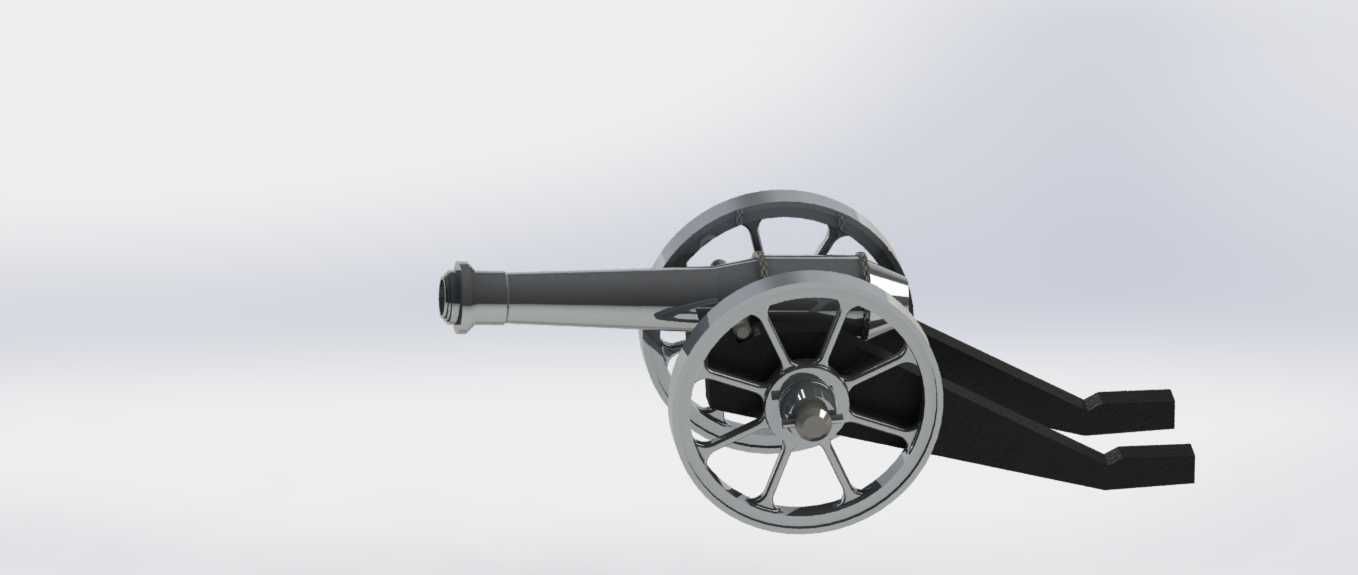

这款轮式装饰炮的设计，最初是面向文旅场景陈设、复古主题空间软装、影视道具制作领域开发的，区别于功能性火炮，它的核心定位是高还原度的工艺装饰构件，所有结构设计都围绕外观仿真度、摆放稳定性、安装便捷性三个核心维度展开。从结构拆分来看，炮身部分采用等径厚壁圆筒造型，炮尾做了收边封板处理，完全复刻19世纪前膛滑膛炮的外观比例，筒身内壁做了实心填充处理，既避免薄壁结构运输过程中出现凹陷变形，也能让整体重心向炮身中轴线集中，摆放时不会出现头重脚轻的倾覆问题。炮架部分采用双支臂斜撑结构，支臂尾部做了分叉式落地支撑，和前端的两个辐条轮形成三点稳定支撑面，三个支撑点的高度差控制在1.2mm以内，即使放置在略有不平整的台面上，也不会出现晃动异响。辐条轮的设计没有采用简化的实心轮结构，而是做了八根等距分布的辐条，轮缘、轮毂、辐条的截面比例完全参考老式铸铁炮轮的尺寸关系，轮毂位置预留了销轴安装孔，轮体和炮架支臂之间保留0.8mm的转动间隙，既可以实现小角度转动模拟真实炮身俯仰调整的效果，又不会因为间隙过大出现松垮晃荡的问题。在安装边界设计上，整体落地占地面积控制在0.12平方米以内，炮身最高点距离支撑面的高度为220mm，炮口向前伸出的长度不超过轮组前端150mm，摆放时不会占用过多台面空间，也不会因为炮身外伸过长被过往物件磕碰。炮身和炮架的连接采用嵌入式定位结构，炮身下方的两个定位凸台直接卡入炮架支臂的对应凹槽内，不需要额外紧固件就能完成组装，用户收到构件后可以直接拼接摆放，不需要额外的安装工具。考虑到不同场景的陈设需求，所有外露构件的边角都做了R2mm的圆角倒钝处理，没有尖锐的棱角，即使放在商业空间的公共展示区域，也不会出现剐蹭过往人员的安全隐患。材质适配方面，结构设计同时兼容金属铸造、3D打印、树脂翻模三种加工工艺，所有壁厚都控制在3mm以上，不管是采用铸铁做复古做旧效果，还是用PLA打印做涂装摆件，或是用树脂翻模做批量文创产品，都不会出现壁厚不足导致的加工变形问题。炮架支臂的截面采用矩形变截面设计，靠近轮组的位置截面厚度更大，向尾部支撑位置逐渐收薄，既保证了结构强度，也不会让整体造型显得过于笨重。在细节处理上，炮口位置做了加厚的炮口箍造型，炮身中部也设计了两道凸起的加强箍，完全还原老式火炮的铸造细节，没有为了建模省事省略这些外观特征，让整体仿真度得到充分保障。
