模块化立方星星体结构三维设计方案

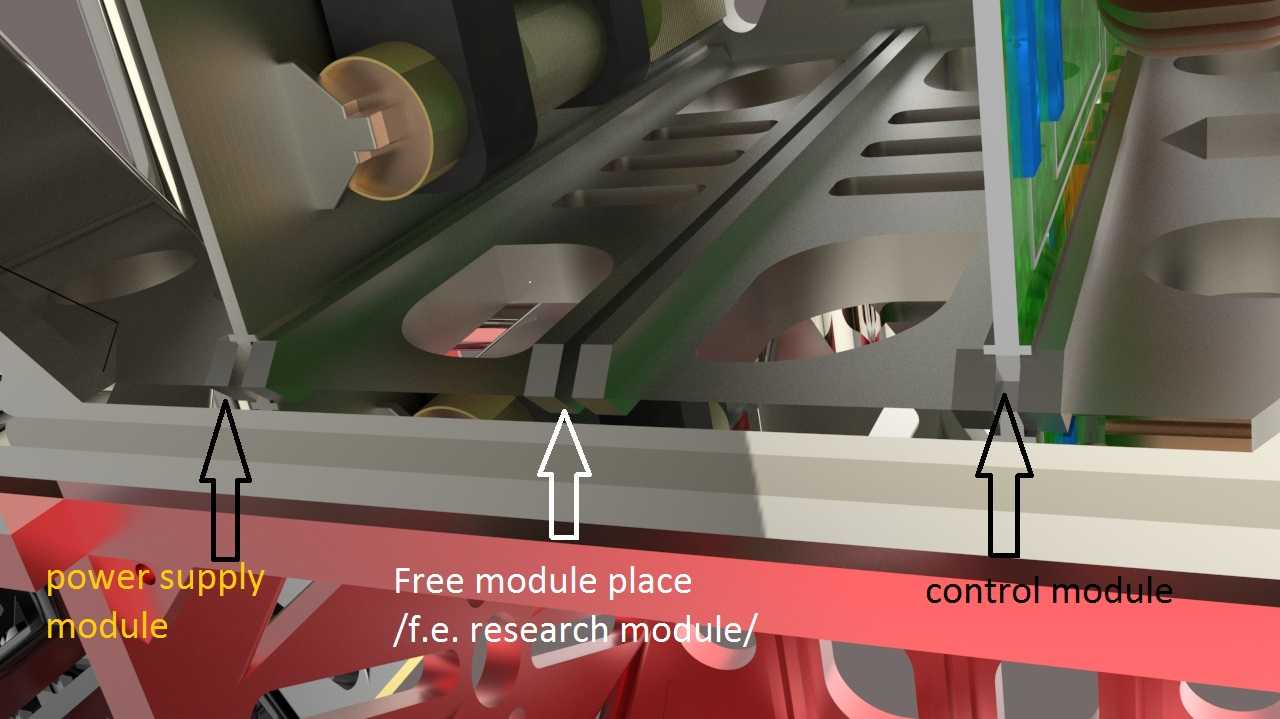

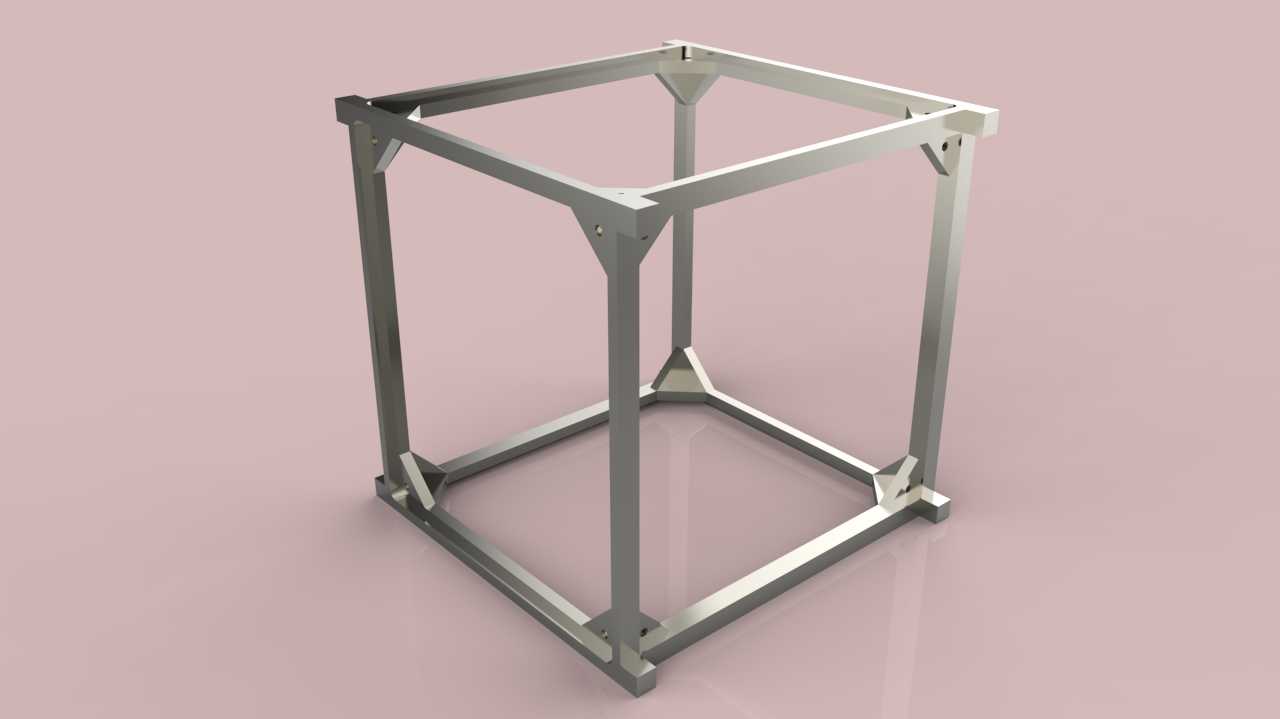

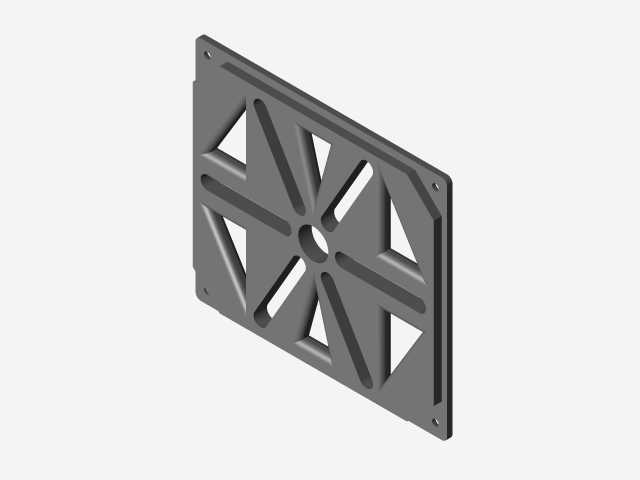

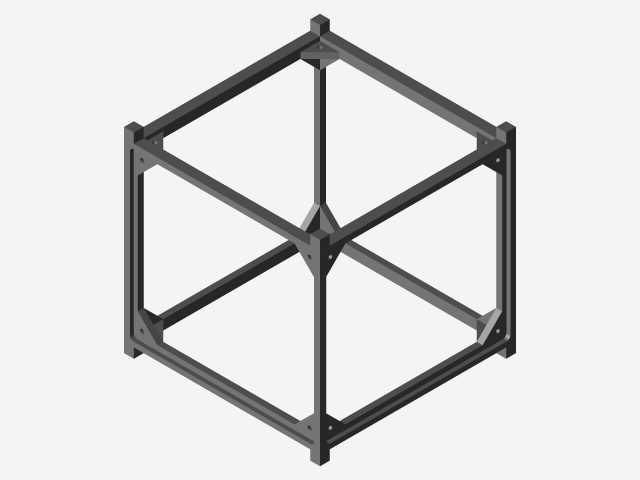

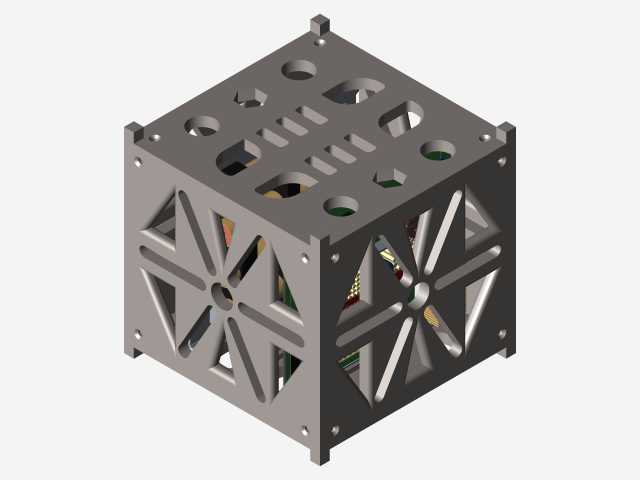

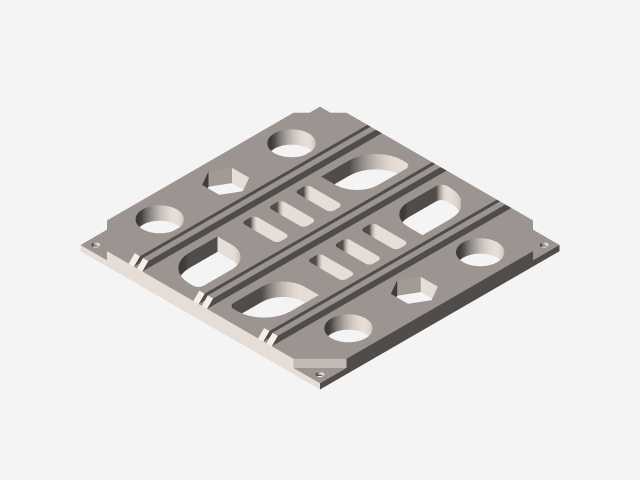

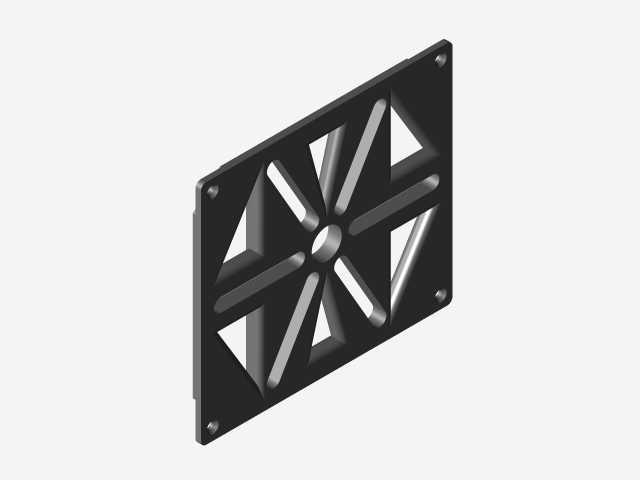

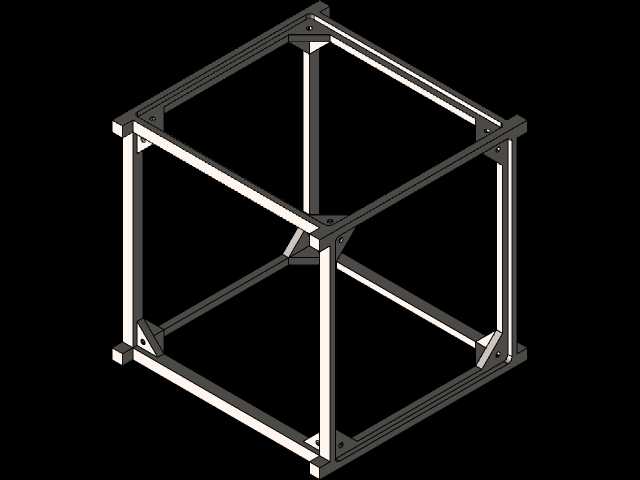

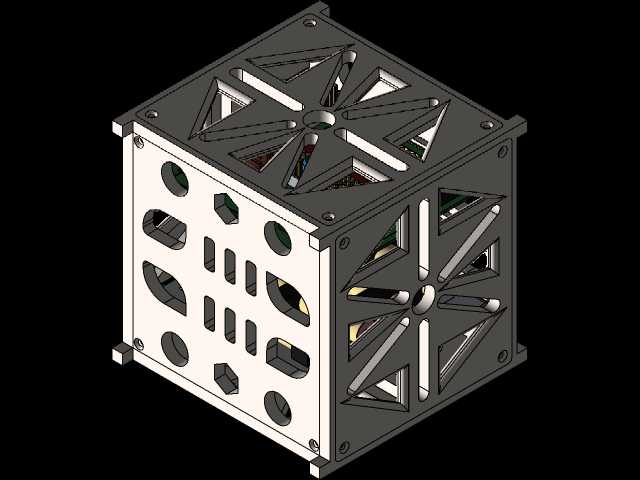

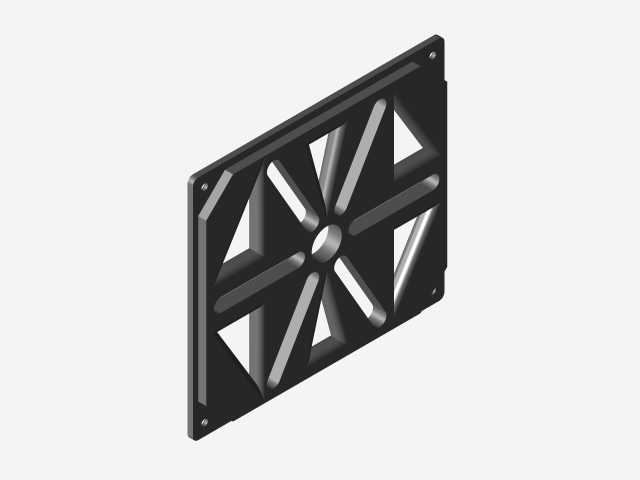

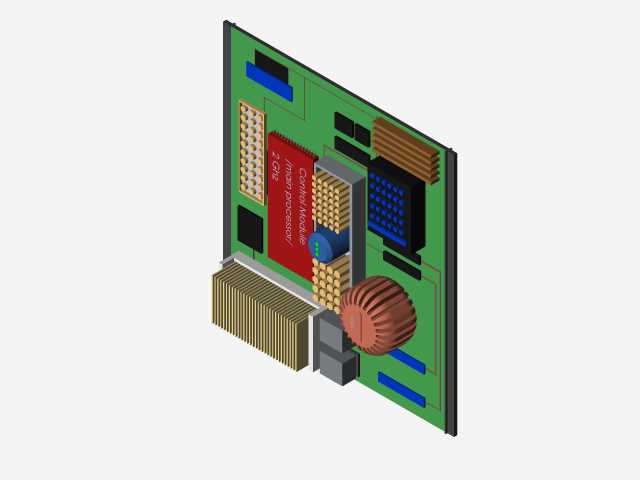

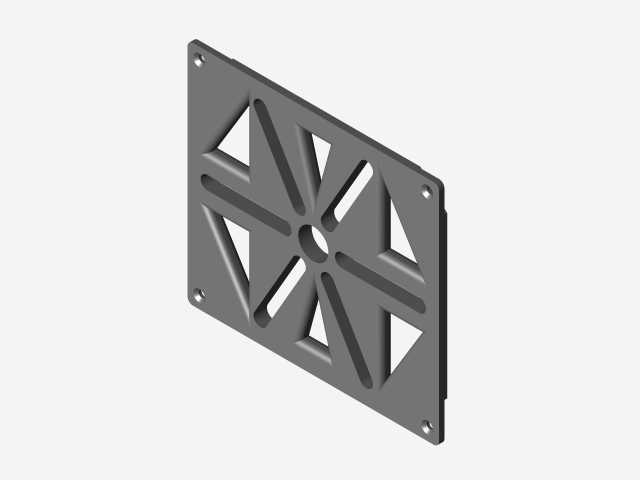

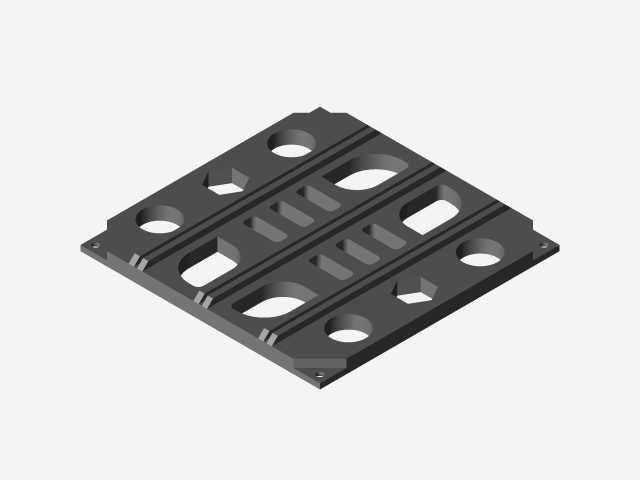

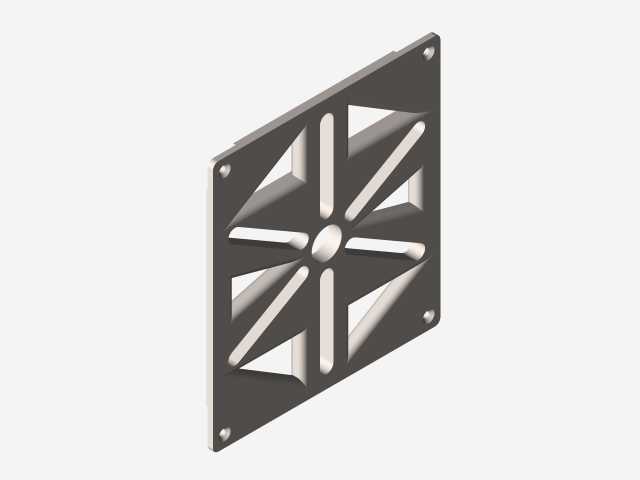

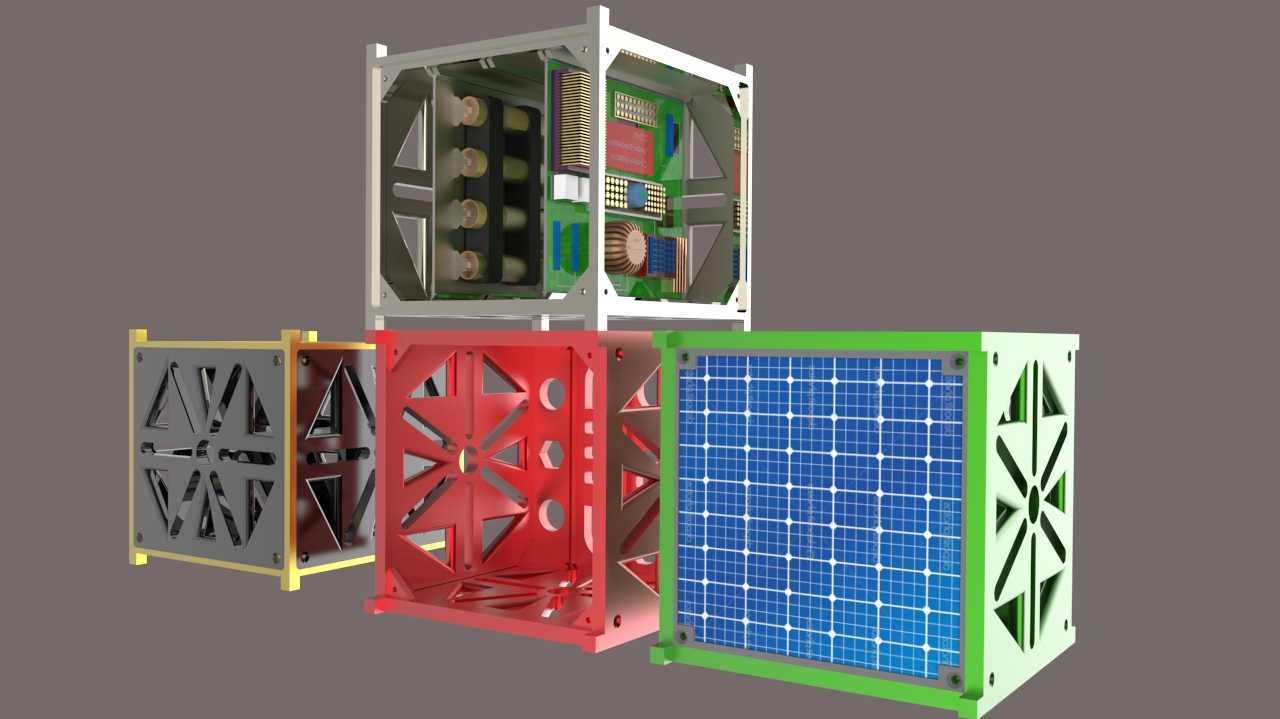

该立方星结构采用10cm×10cm×10cm的标准立方星单元尺寸设计，完全匹配通用立方星发射搭载的尺寸边界要求，可直接适配主流皮卫星部署器的安装接口，无需额外调整适配结构即可完成入舱固定。结构框架采用镂空轻量化设计思路，在保证整体结构刚度满足发射阶段过载要求的前提下，尽可能削减非受力区域的材料占比，降低整星自重，为有效载荷预留更多重量配额。框架外侧预留标准化的面板安装接口，可根据任务需求替换不同功能的外板，既可以安装结构防护面板，也可直接替换为太阳能电池板，为星上设备提供持续电能供给，不同面板的安装孔位完全统一，无需修改框架结构即可完成快速换装。星体内部规划三个独立的载荷安装舱位，采用标准化的安装导轨设计，不同功能模块可沿导轨滑入舱位完成固定，安装过程无需复杂工装，可根据任务目标灵活配置模块组合。当前结构方案中已配置电源模块与全星控制模块，占据两个舱位，剩余一个空置舱位可根据任务需求搭载不同类型的研究载荷，比如空间环境探测模块、对地观测载荷或者通信试验模块，舱位预留统一的电气连接接口，模块装入后即可完成供电与通信链路的连通。结构设计过程中充分考虑星上设备的散热需求，框架镂空结构同时可作为内部设备的散热通道，配合外板的导热路径，可将星上设备工作产生的热量快速传导至星体外部，避免密闭空间内热量堆积影响设备运行稳定性。不同功能的外板采用差异化的结构加强设计，比如太阳能板安装侧采用网格状加强筋，在固定太阳能电池片的同时保证面板抗形变能力，结构防护侧采用辐射状镂空加强结构，在减重的同时提升面板抗冲击性能，可抵御发射阶段的振动冲击以及空间微小碎片的撞击。各结构部件的连接采用标准化紧固件，所有安装孔位均做公差匹配设计，装配完成后整体结构形位公差满足航天设备装配精度要求，不会出现模块装入卡滞或者间隙过大导致的固定松动问题。
