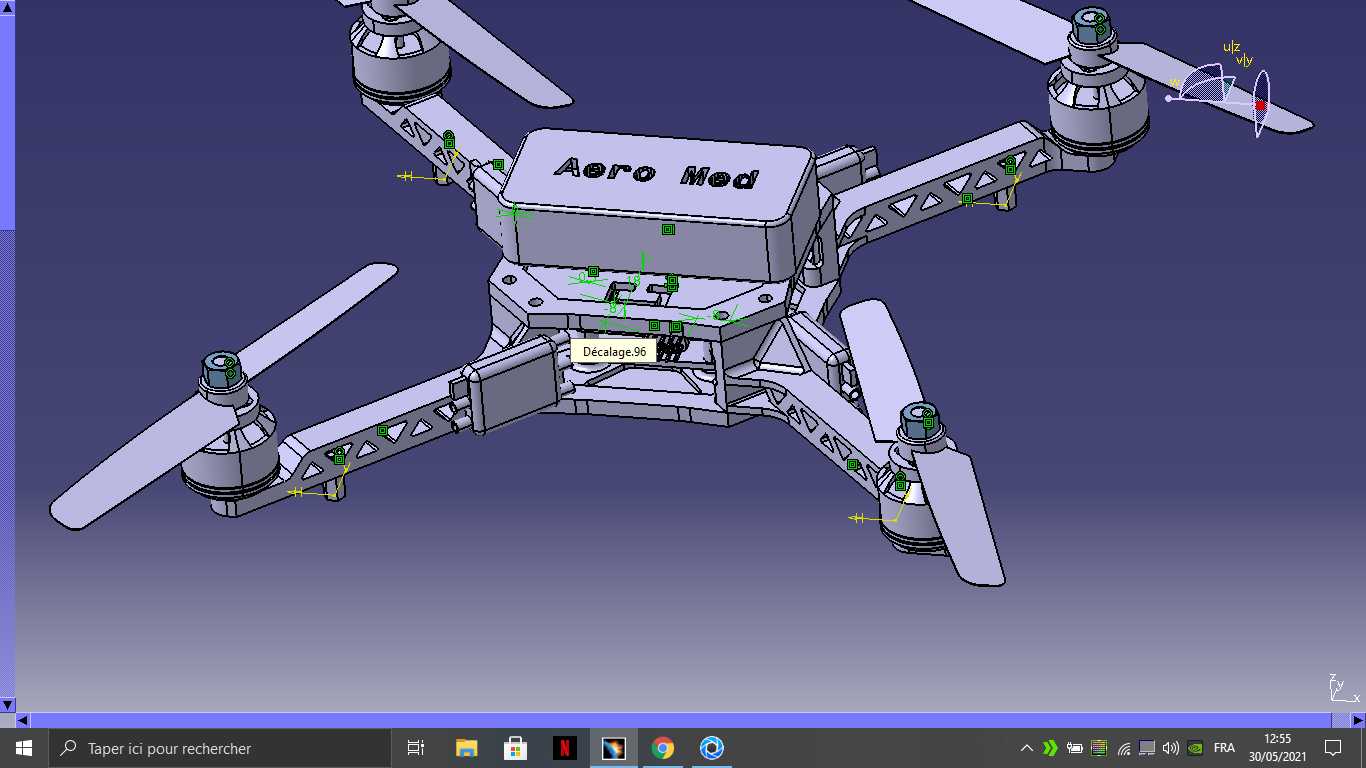

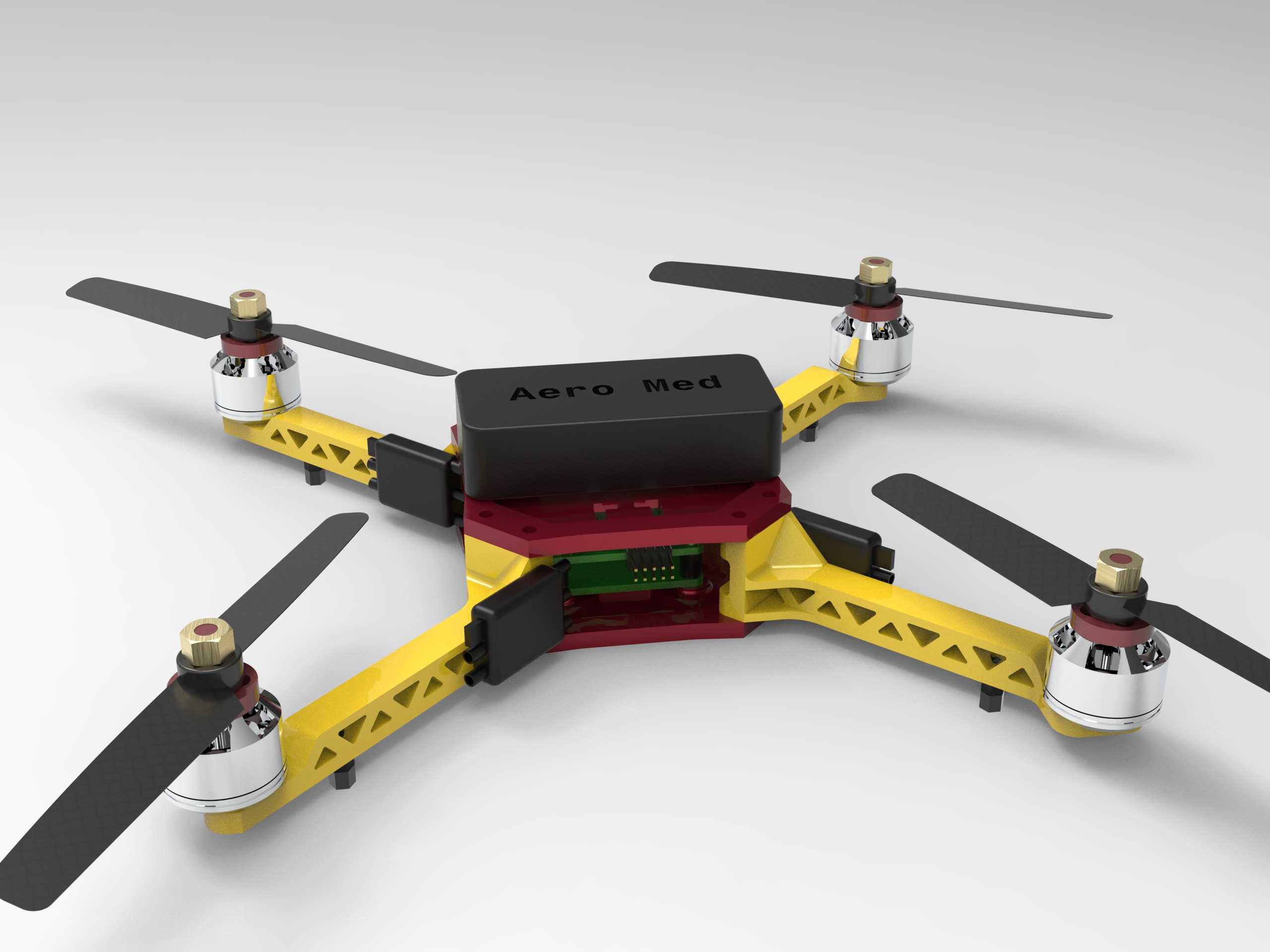

卡迪亚河四旋翼航拍作业无人机结构

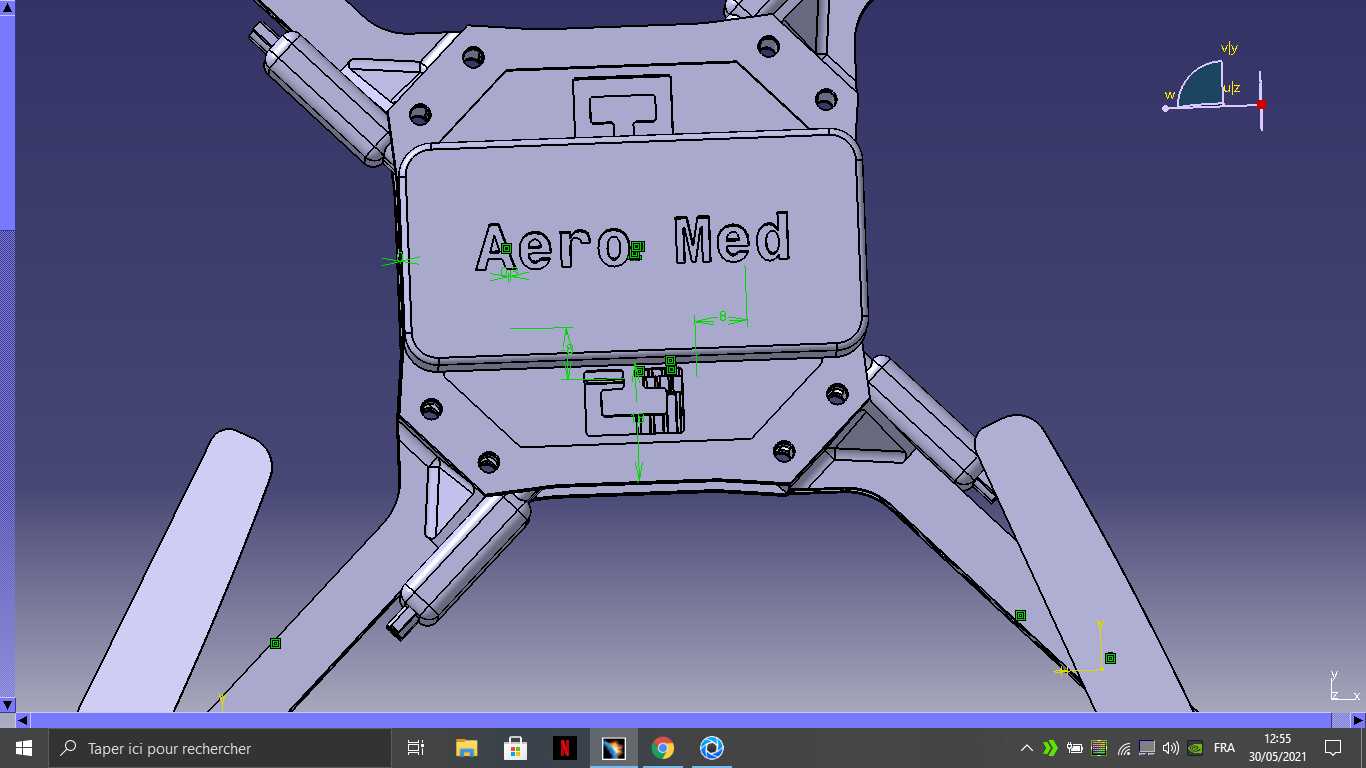

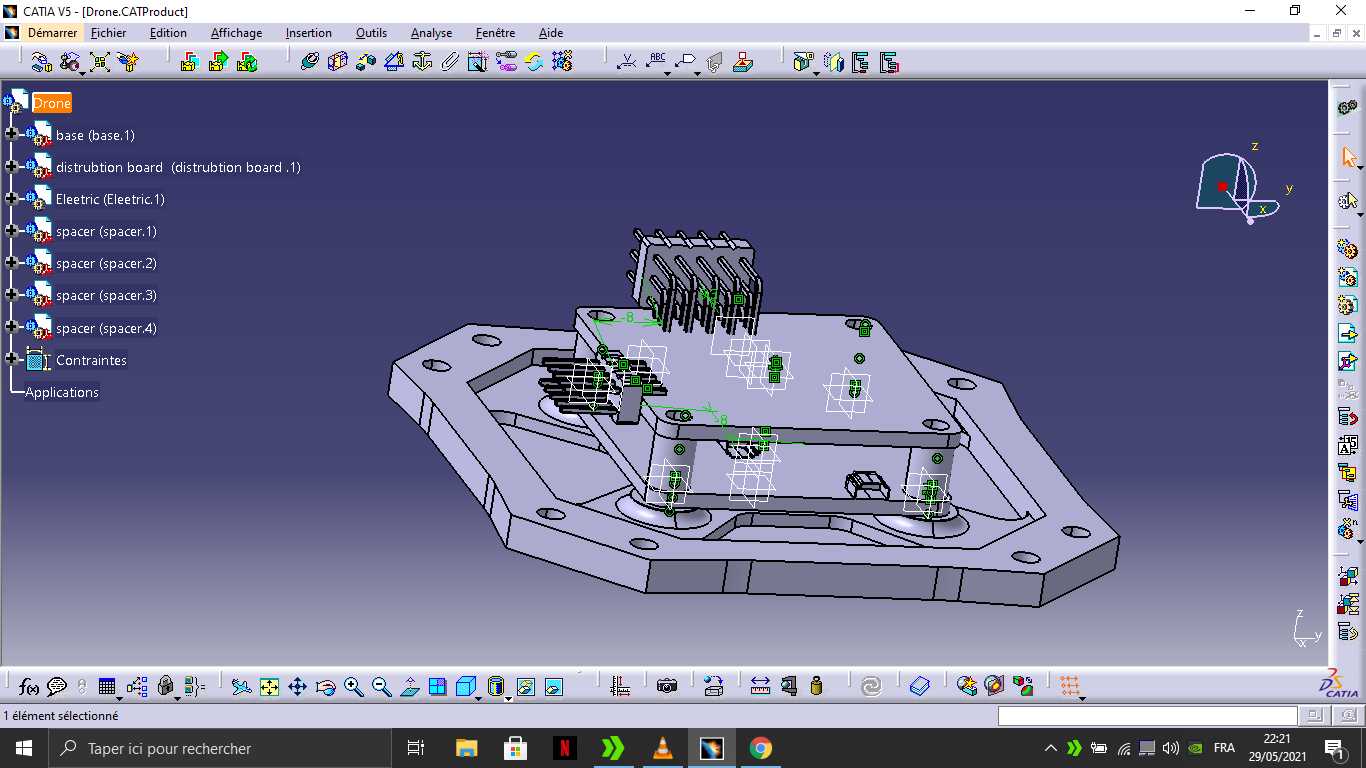

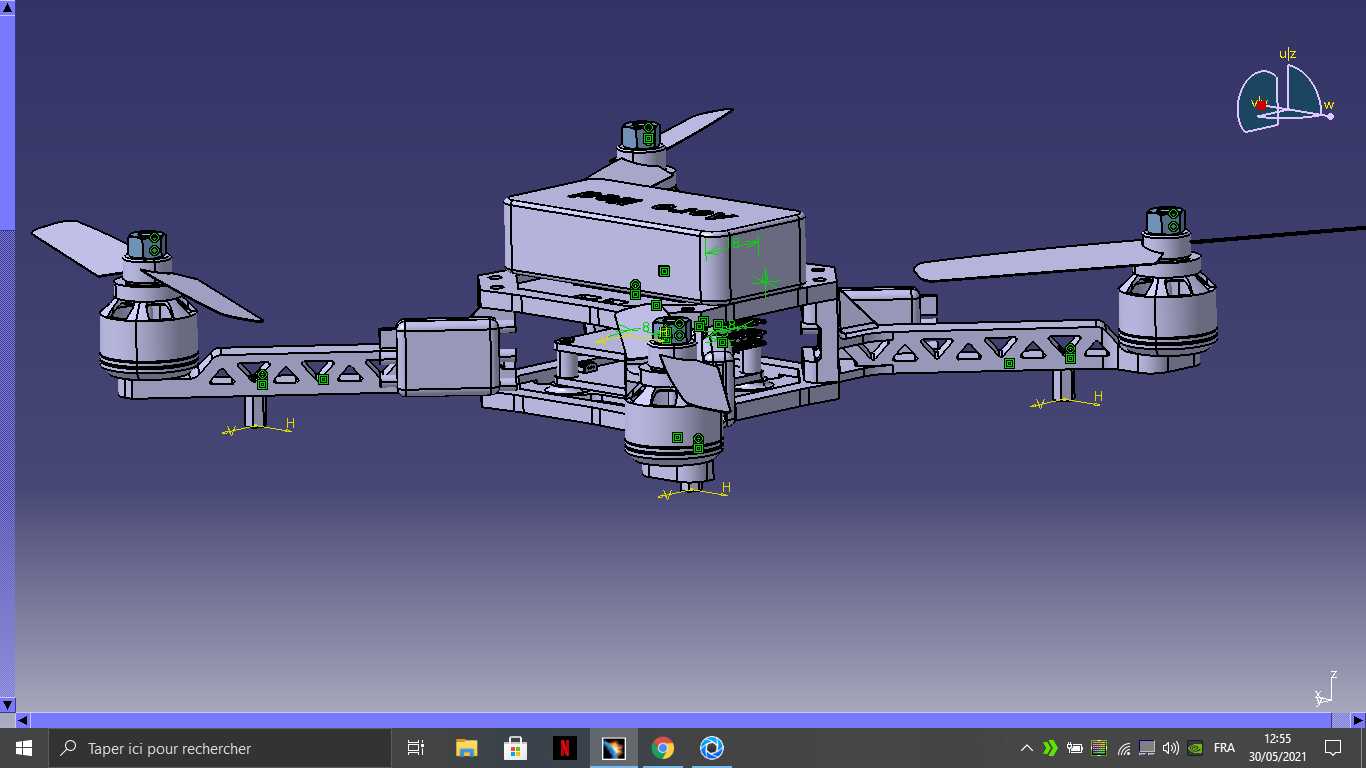

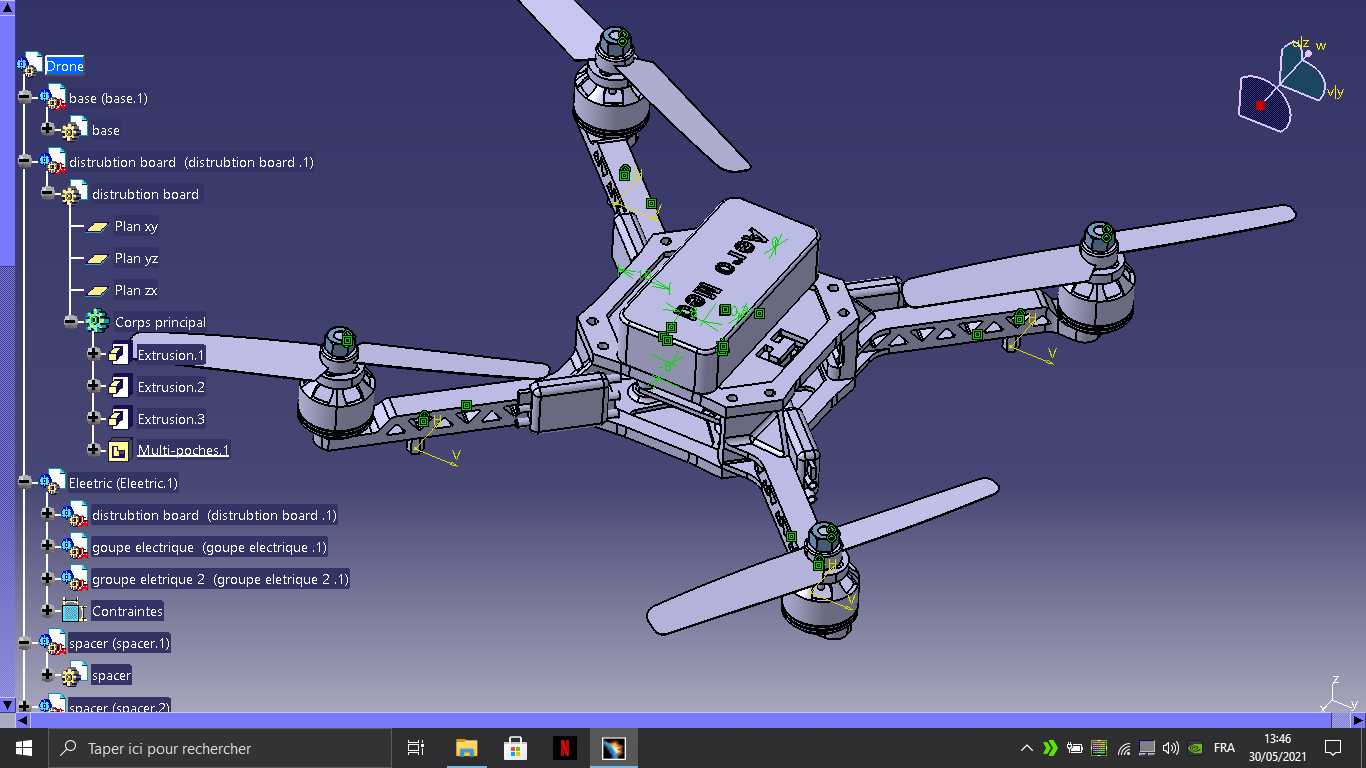

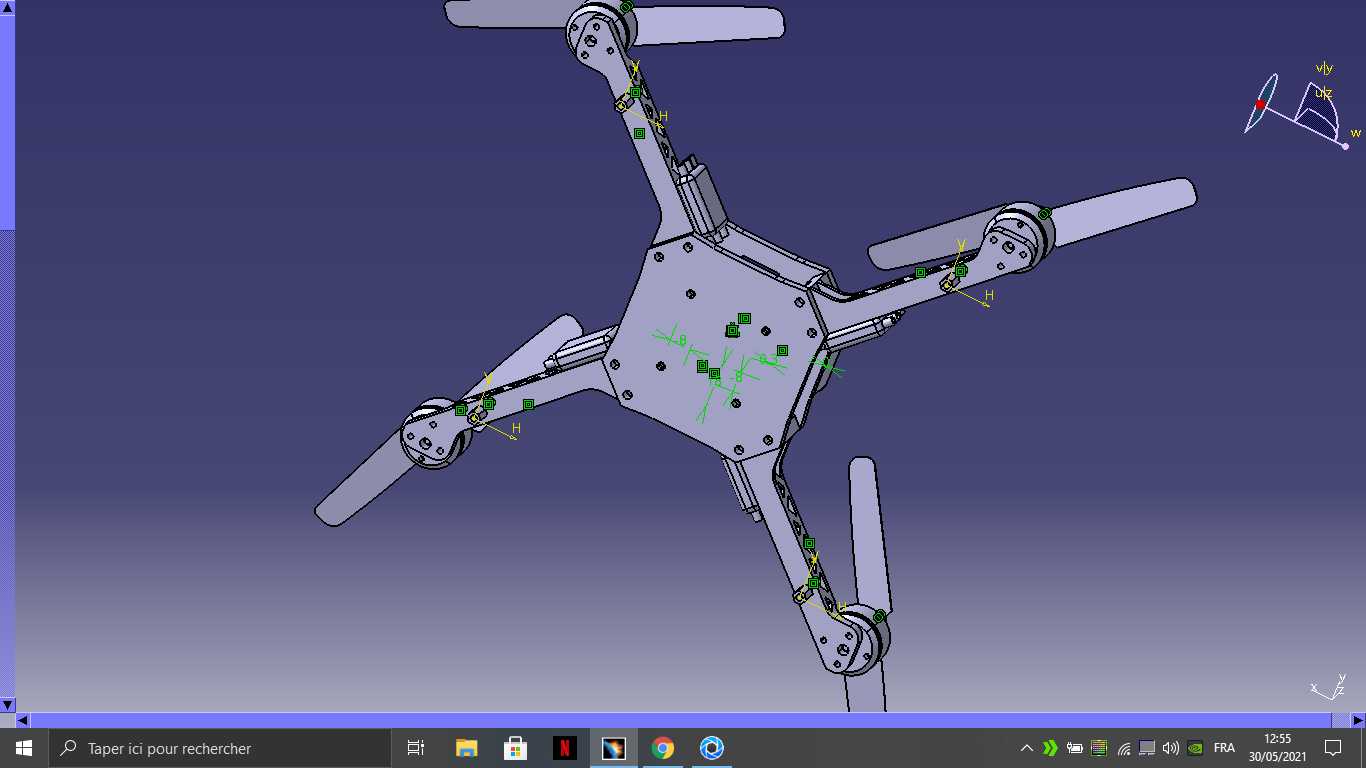

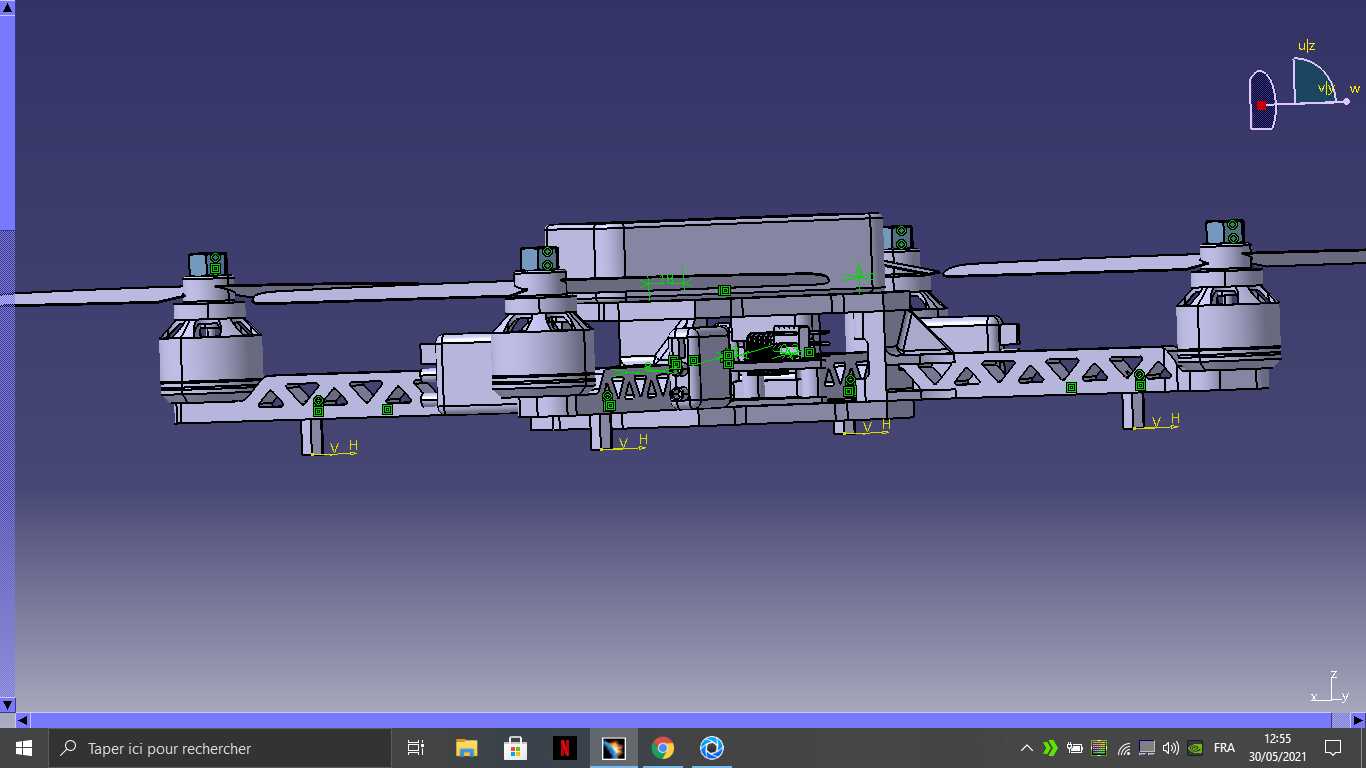

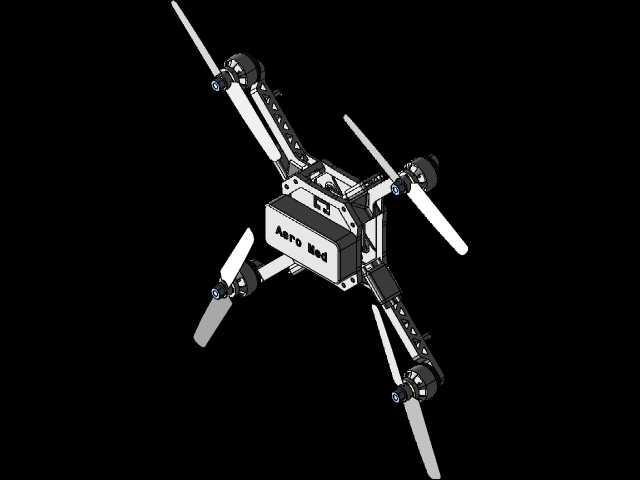

这款四旋翼飞行器的机架采用镂空桁架式机臂设计，在保证结构强度的前提下尽可能降低整机自重，机臂与中心舱的连接位置做了局部加厚处理，抵消飞行过程中电机运转带来的持续振动，避免长期使用后连接位出现疲劳开裂。中心舱采用分层堆叠的布局设计，上层预留飞控、GPS模块的安装位，中层可放置电调与分电板，下层预留电池挂载空间，各层之间通过铜柱隔离，既保证布线空间充足，也能为电子元器件留出足够的散热间隙，避免长时间飞行时热量堆积影响器件稳定性。机臂末端的电机安装座做了同轴度定位设计，保证电机安装后输出轴与机臂平面垂直，降低飞行过程中的姿态修正损耗，提升悬停状态下的稳定性。起落架采用轻量化的一体式支脚设计，安装在机臂靠近中心舱的位置，降落时可缓冲地面冲击，同时不会遮挡下置云台或任务载荷的视野。从实际应用场景来看，这类小型四旋翼无人机可适配低空航拍、小范围地形测绘、应急场景快速侦查等作业需求，机架的安装边界预留了通用的孔位，可适配市面上主流的22系列无刷电机、标准尺寸的飞控与电调，无需额外打孔改装即可完成组装。设计过程中重点平衡了自重与结构刚性的关系，机臂的镂空槽尺寸经过反复校核，既不会因为开槽过大导致机臂在大拉力工况下出现形变，也不会因为保留过多材料导致整机起飞重量过高，影响续航时间。中心舱的上盖采用快拆结构，无需工具即可打开调整内部器件或更换电池，提升外场作业的效率。旋翼的安装位置经过重心匹配计算，四个电机的拉力轴线交汇于整机重心位置，飞行过程中姿态调整的响应速度更快，抗风能力也能得到提升。布线槽隐藏在机臂的桁架结构内部，既可以避免飞行过程中导线被旋翼打到，也能降低整机的风阻，减少不必要的动力损耗。
