轻量化四旋翼无人机机架结构设计

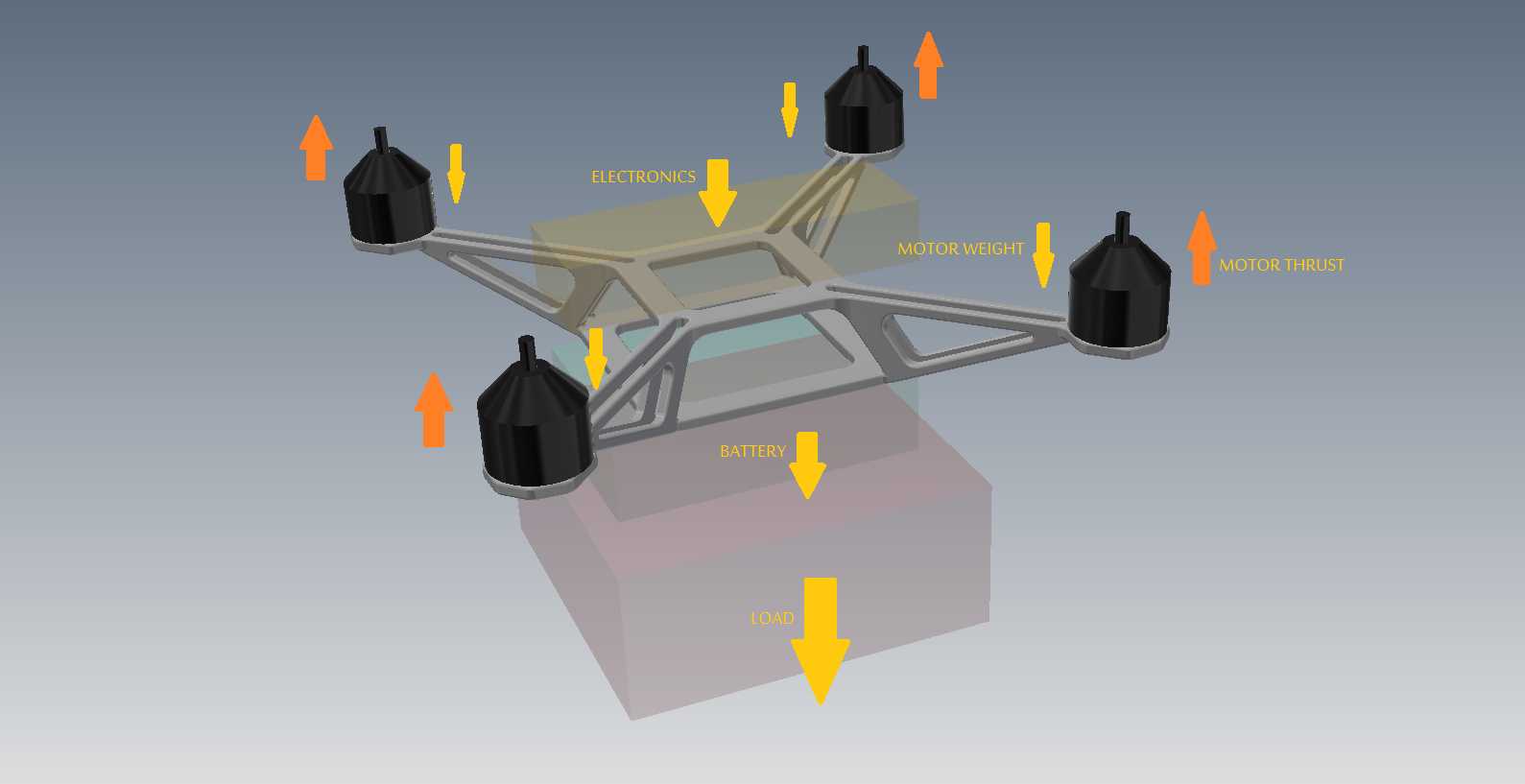

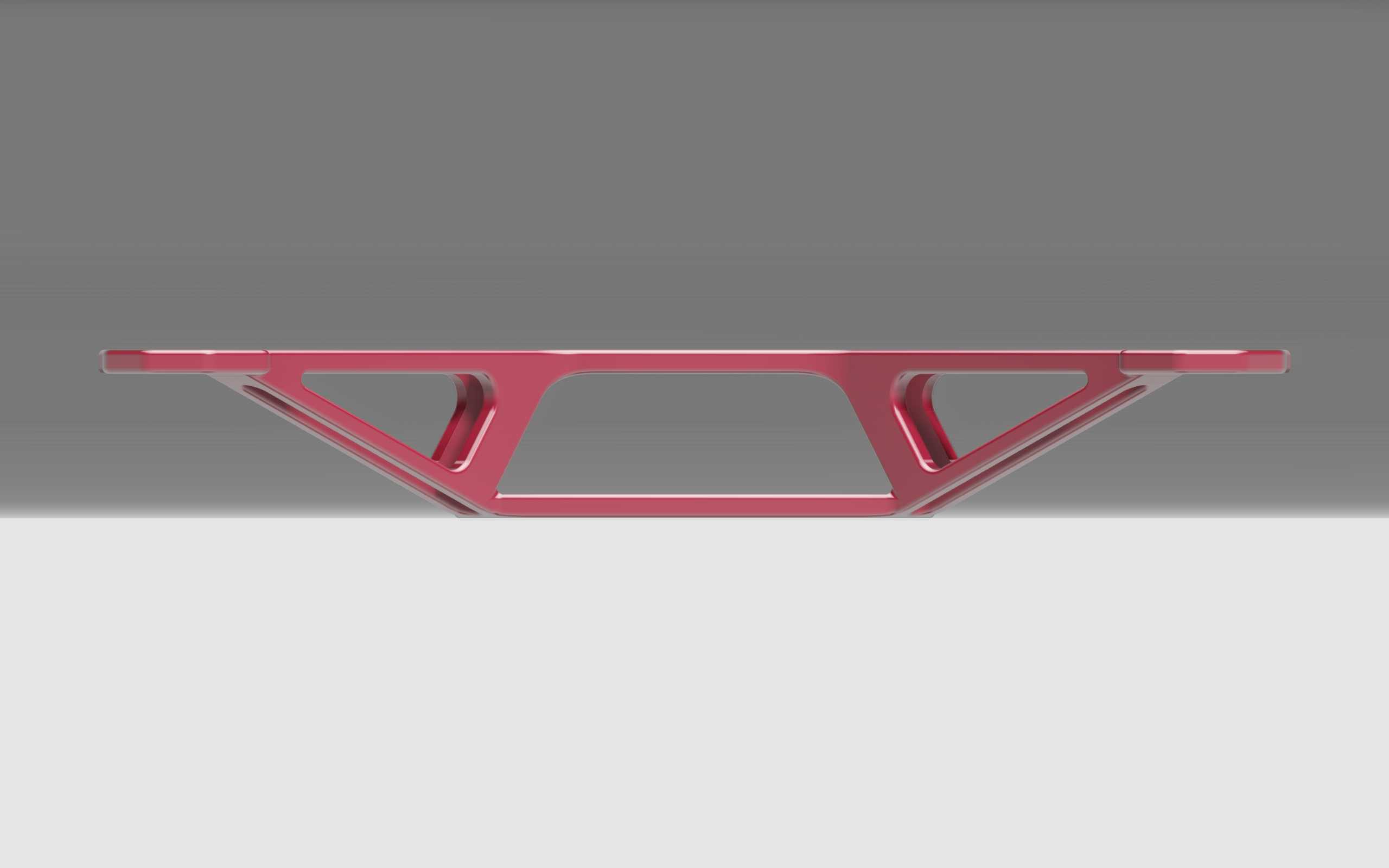

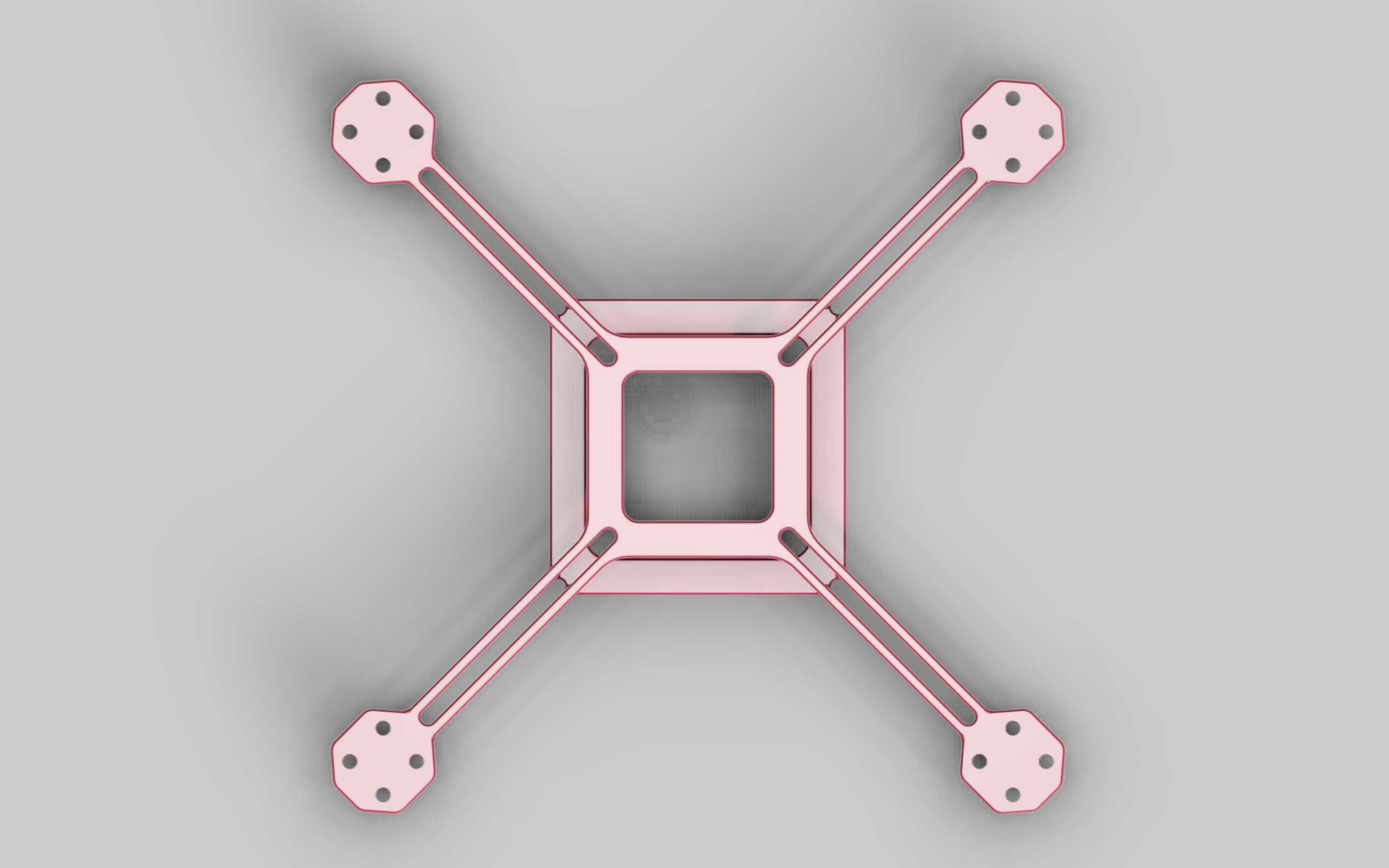

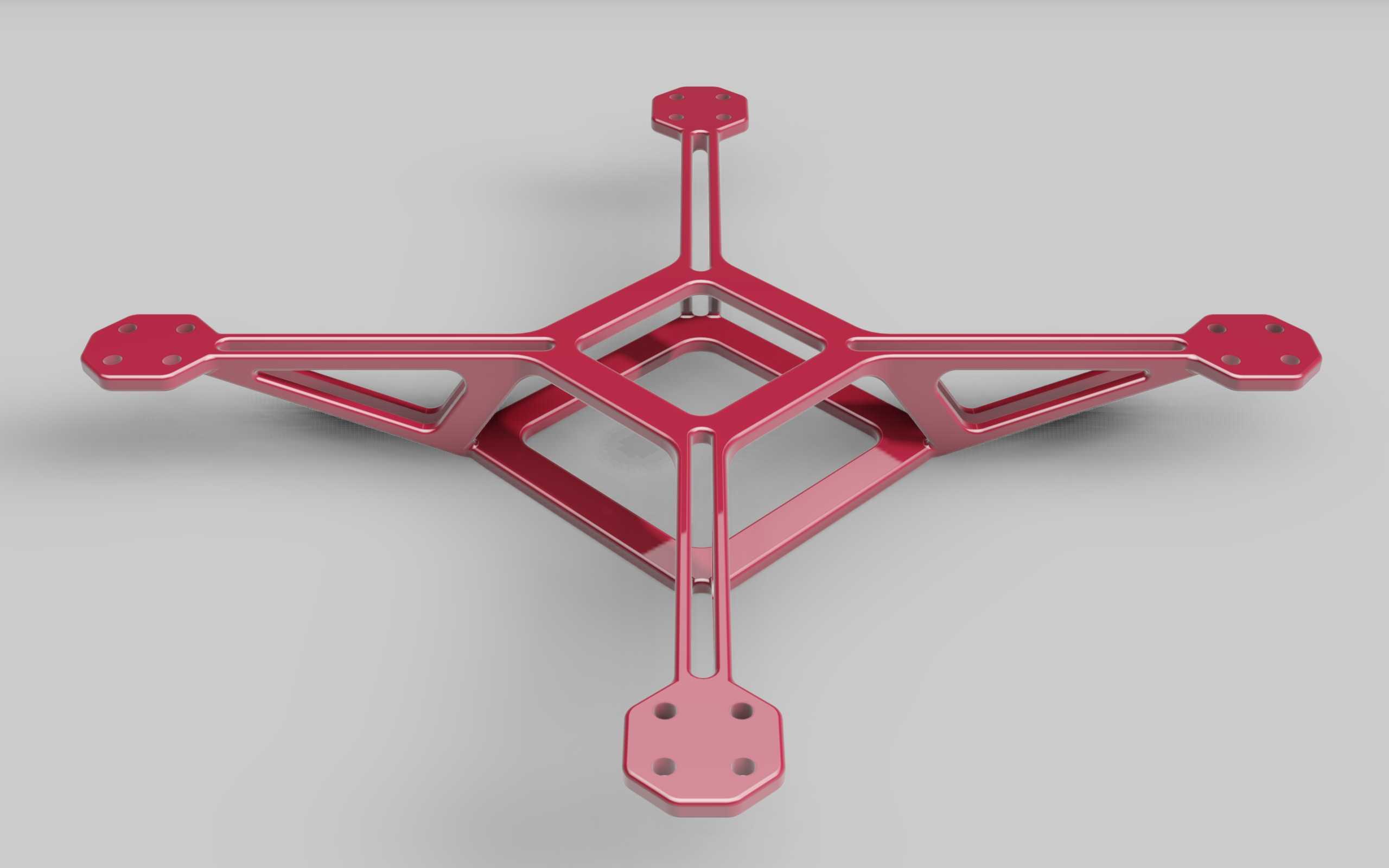

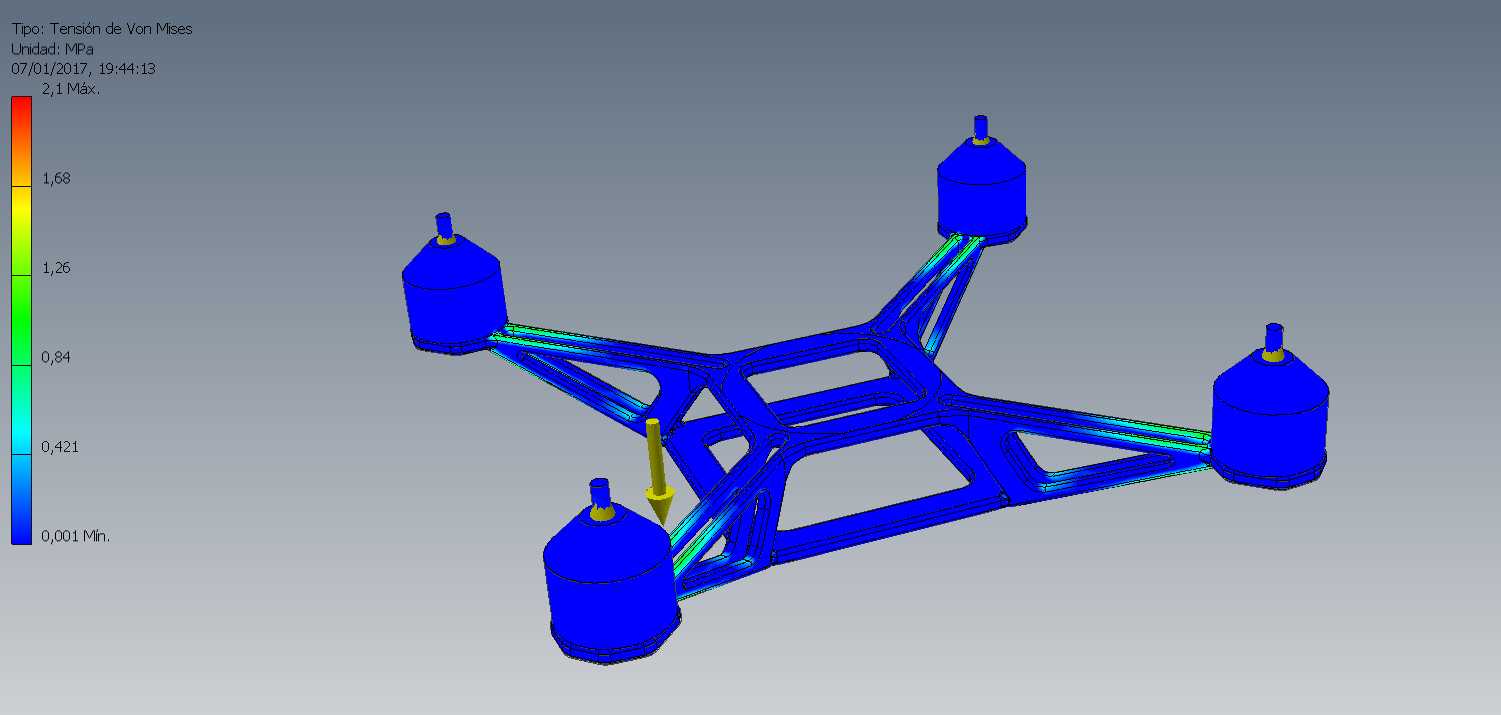

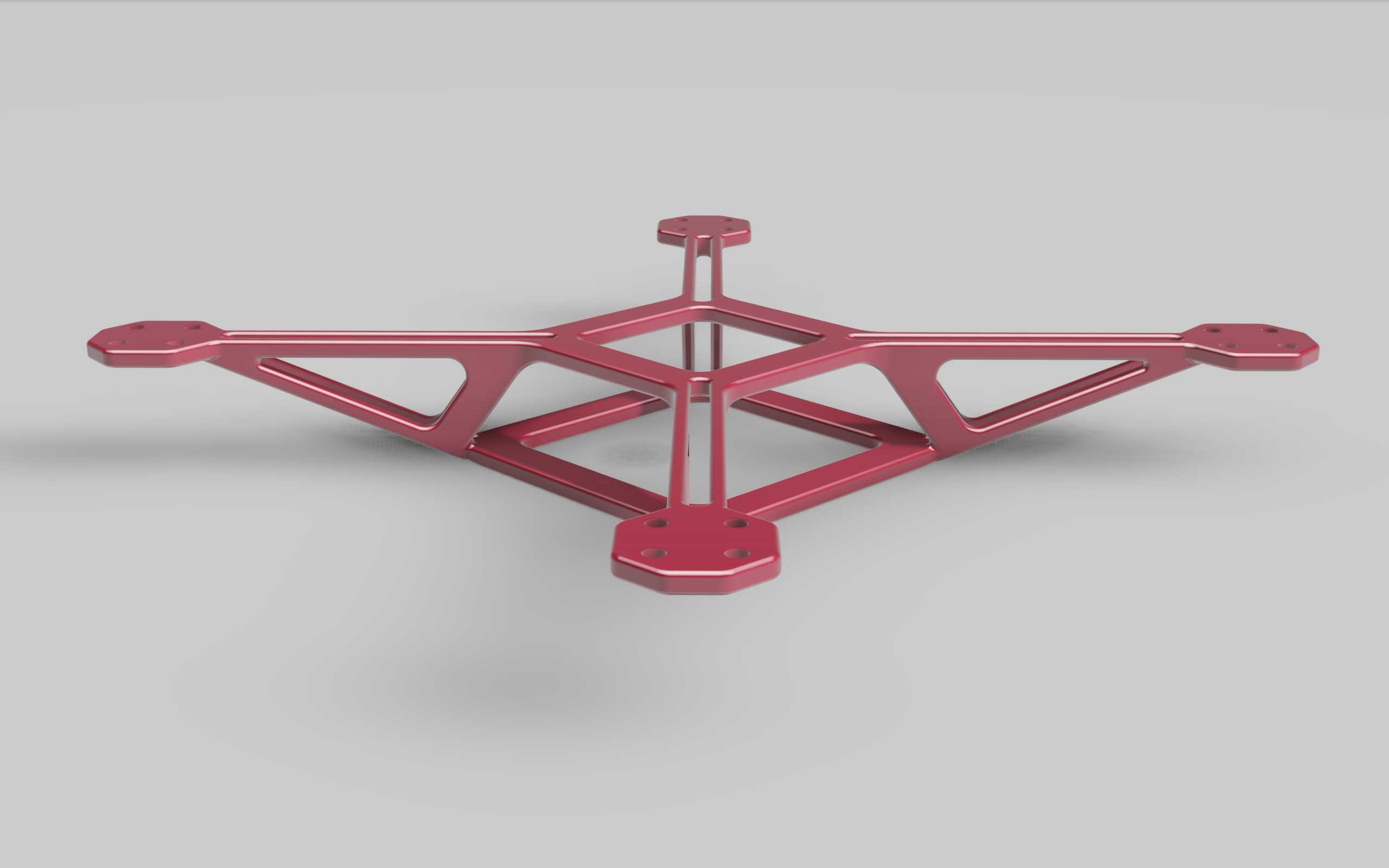

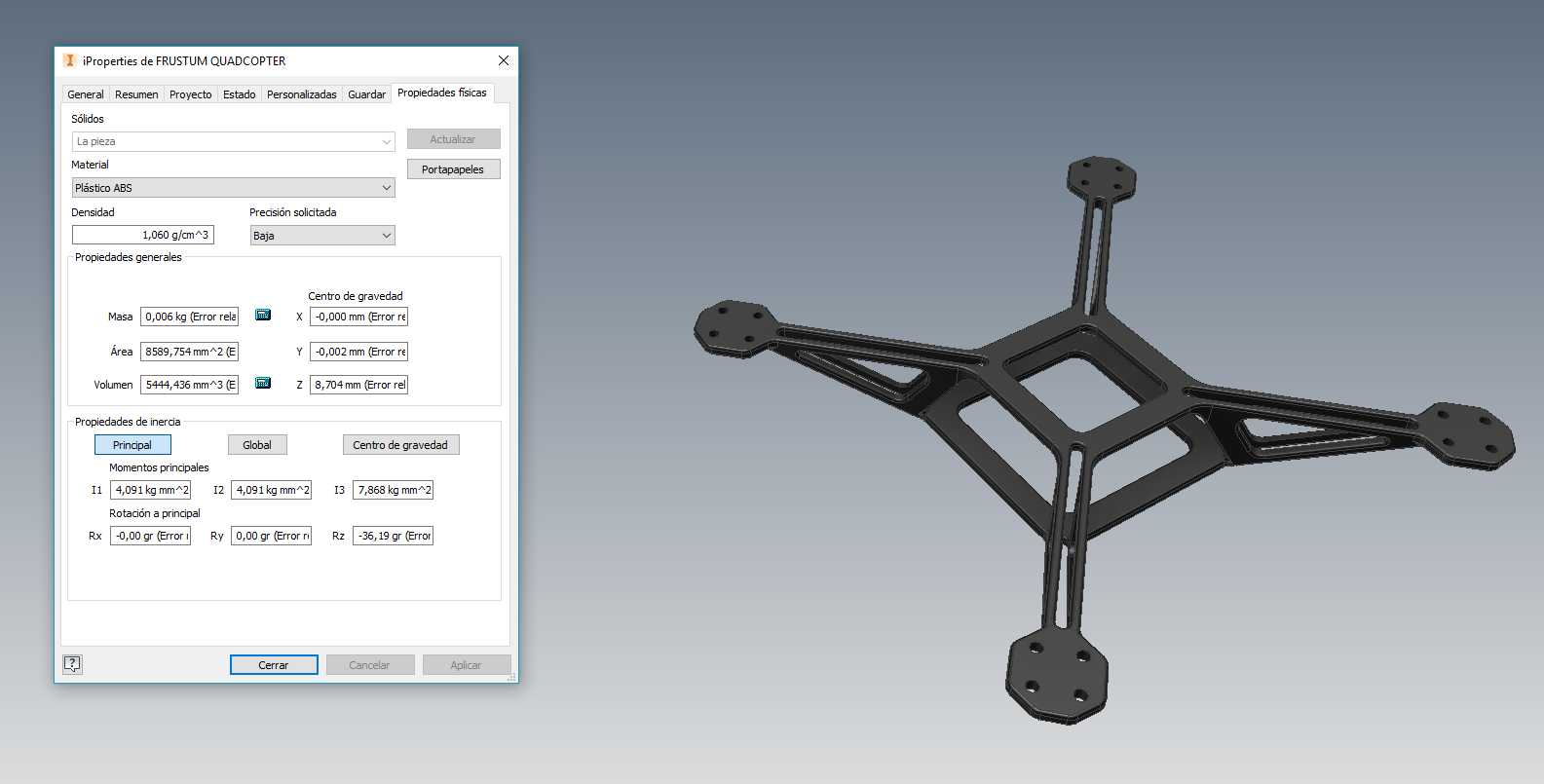

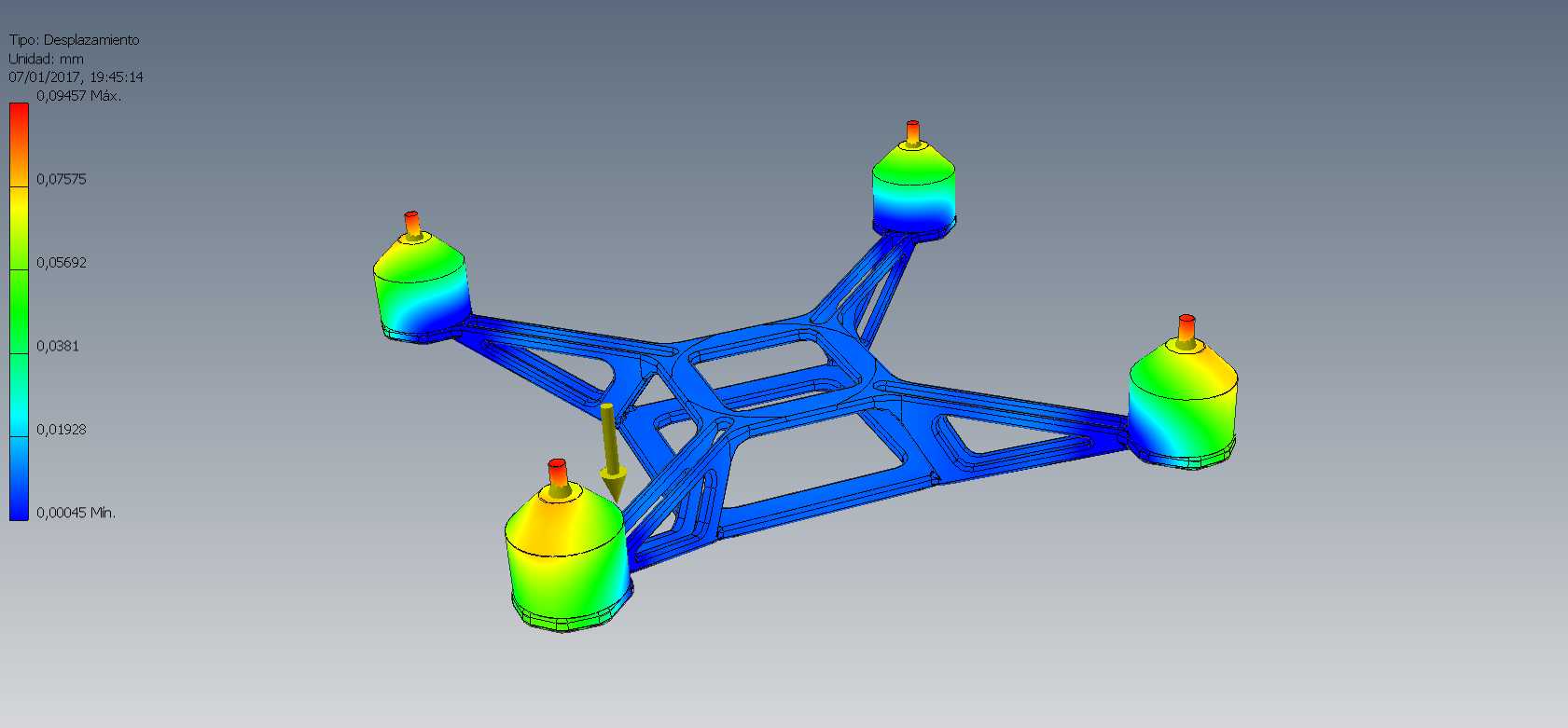

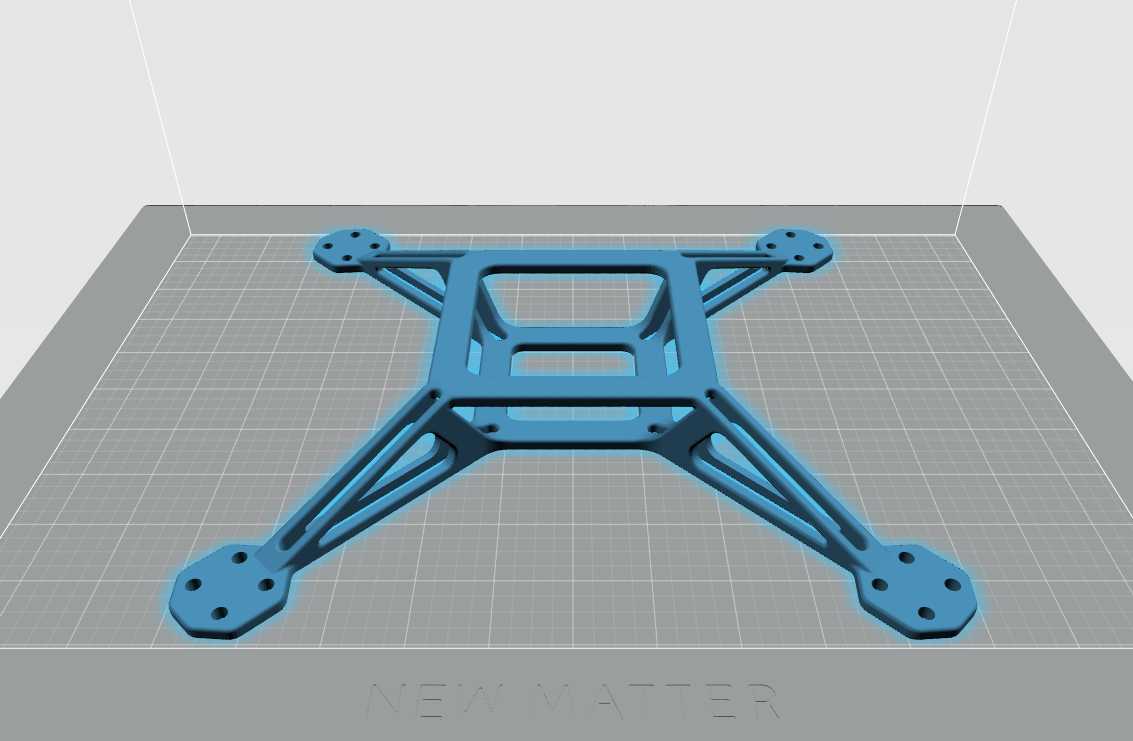

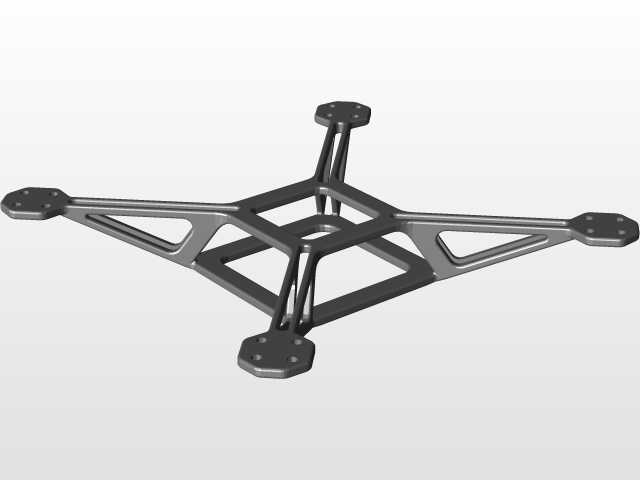

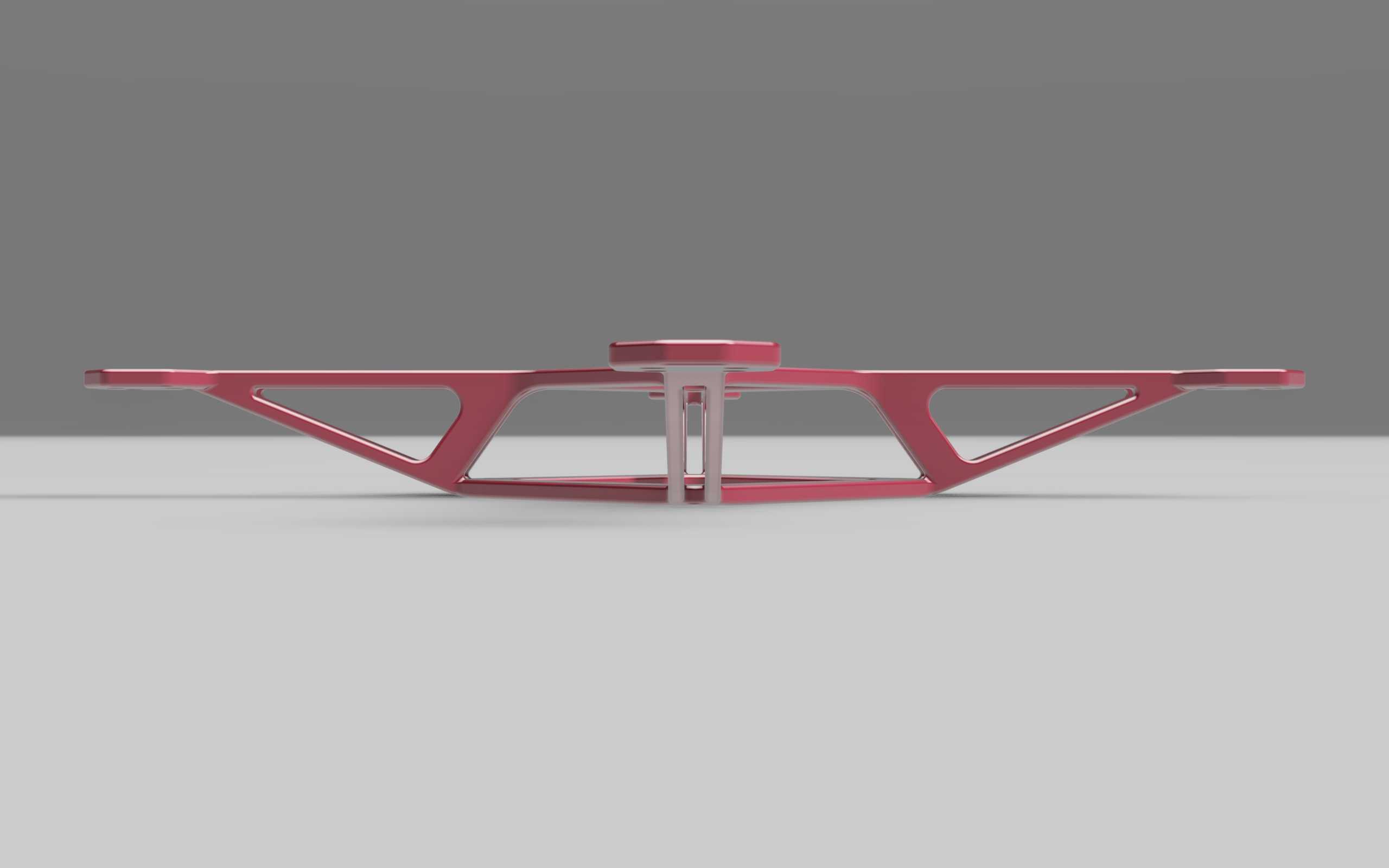

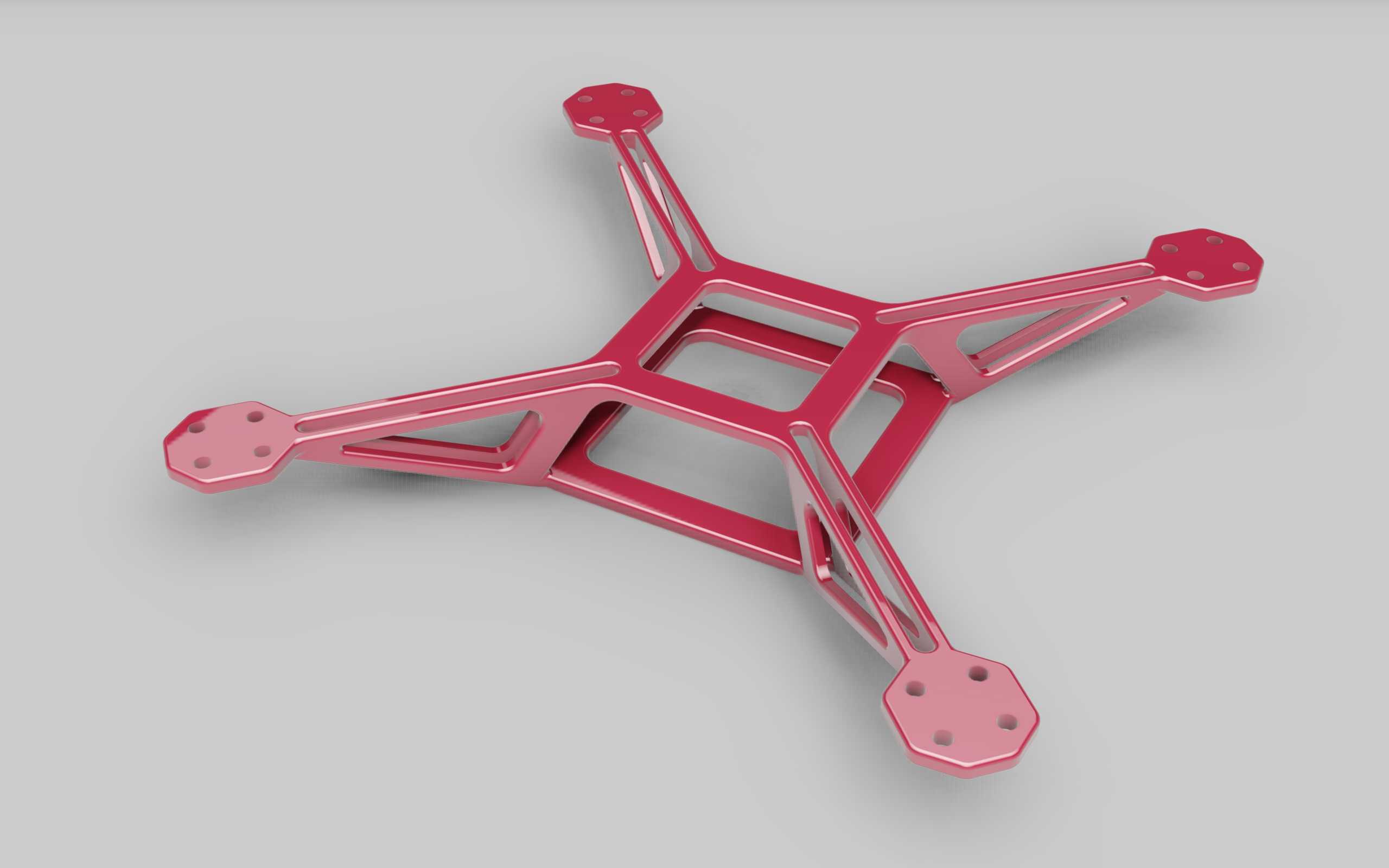

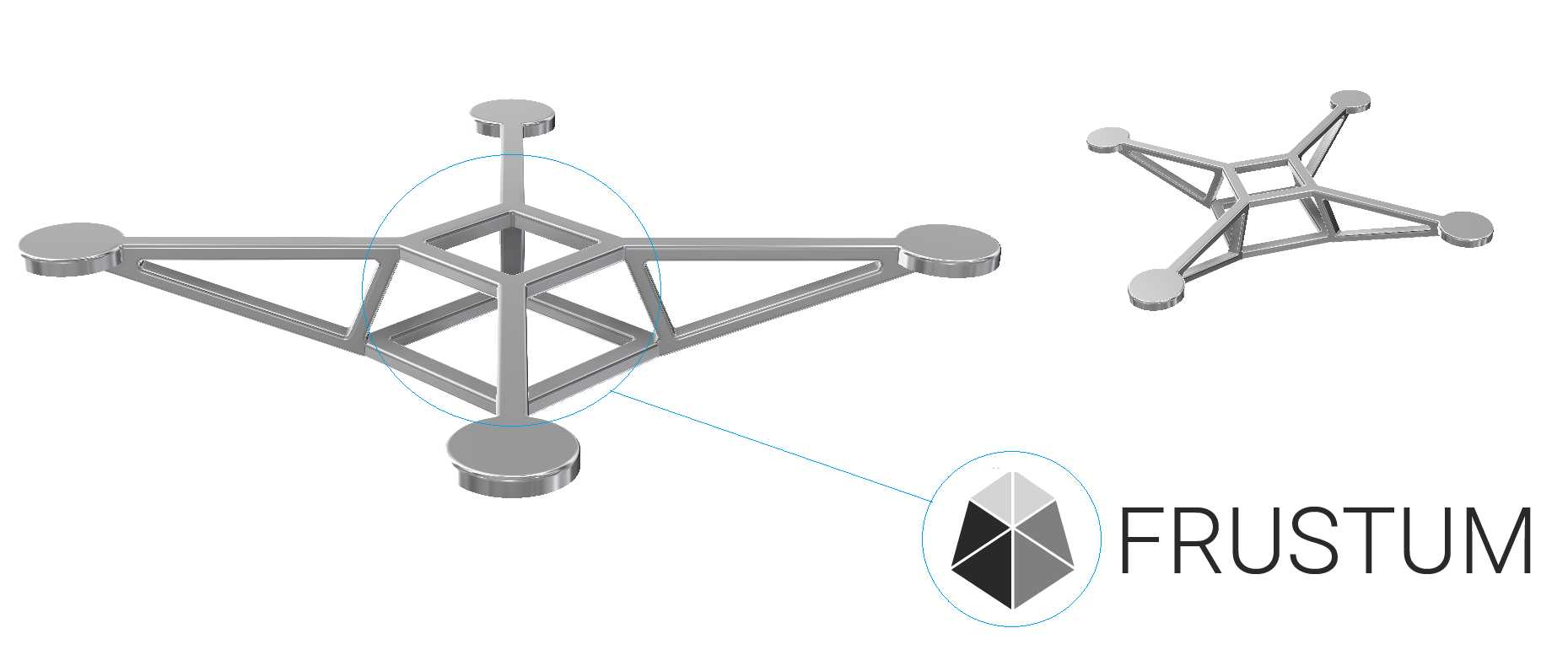

这款四旋翼机架采用十字形对称布局，核心设计围绕小载重微型无人机的飞行需求展开，整体采用镂空式框架结构，在保证结构刚度的前提下最大限度去除非受力区域的材料，降低整机自重对飞行动效的影响。四个机臂从中心集成框架向外等角度延伸，末端设置带安装孔的电机固定座，孔位适配主流微型无刷电机的安装间距，固定座做了加厚处理，抵消电机运转时产生的振动传导，避免机臂末端出现应力集中导致的结构断裂。中心区域采用双层嵌套的框式结构，预留了飞控板、电池、电调等核心电子元件的安装空间，框体的加强筋沿受力传导路径布置，将机臂传递的升力、飞行时的气动冲击力均匀分散到整个中心框架上，避免局部载荷过大导致的结构形变。机臂部分采用长条形镂空设计，在不降低抗弯截面模量的前提下削减了臂身重量，臂身与中心框架的连接位置做了圆弧过渡处理，消除直角连接处的应力集中点，提升机架整体的抗冲击能力，即使发生轻度坠机也不容易出现连接位断裂的问题。从实际应用场景来看，这类机架主要适配室内微型穿越机、小型航拍练习机的组装需求，安装边界上，机臂长度适配3-4寸螺旋桨的使用需求，不会出现桨叶打中心框架的问题，中心框的内部空间可以容纳20*20mm安装孔距的标准飞控与电调集成板，底部预留的安装位可以固定微型摄像头或者电池绑带座，满足不同用途的装机需求。结构设计上完全遵循受力路径排布材料，没有多余的装饰性结构，所有的镂空、加强筋设置都经过受力校核，在6g左右的自重下可以满足总重不超过100g的整机起飞重量需求，飞行过程中机架的形变量控制在极小范围内，不会因为机架震颤影响飞控的姿态解算精度，也不会因为结构共振导致飞行姿态失稳。机臂末端的固定座采用六边形轮廓，既可以满足电机的安装固定需求，也预留了桨叶保护罩的安装孔位，用户可以根据使用场景选择是否加装保护配件，中心框架的上下层间隙可以容纳常规规格的微型锂电池，走线空间充足，不会出现装机时线材挤压电子元件的问题。
