长航时侦察固定翼无人机结构设计

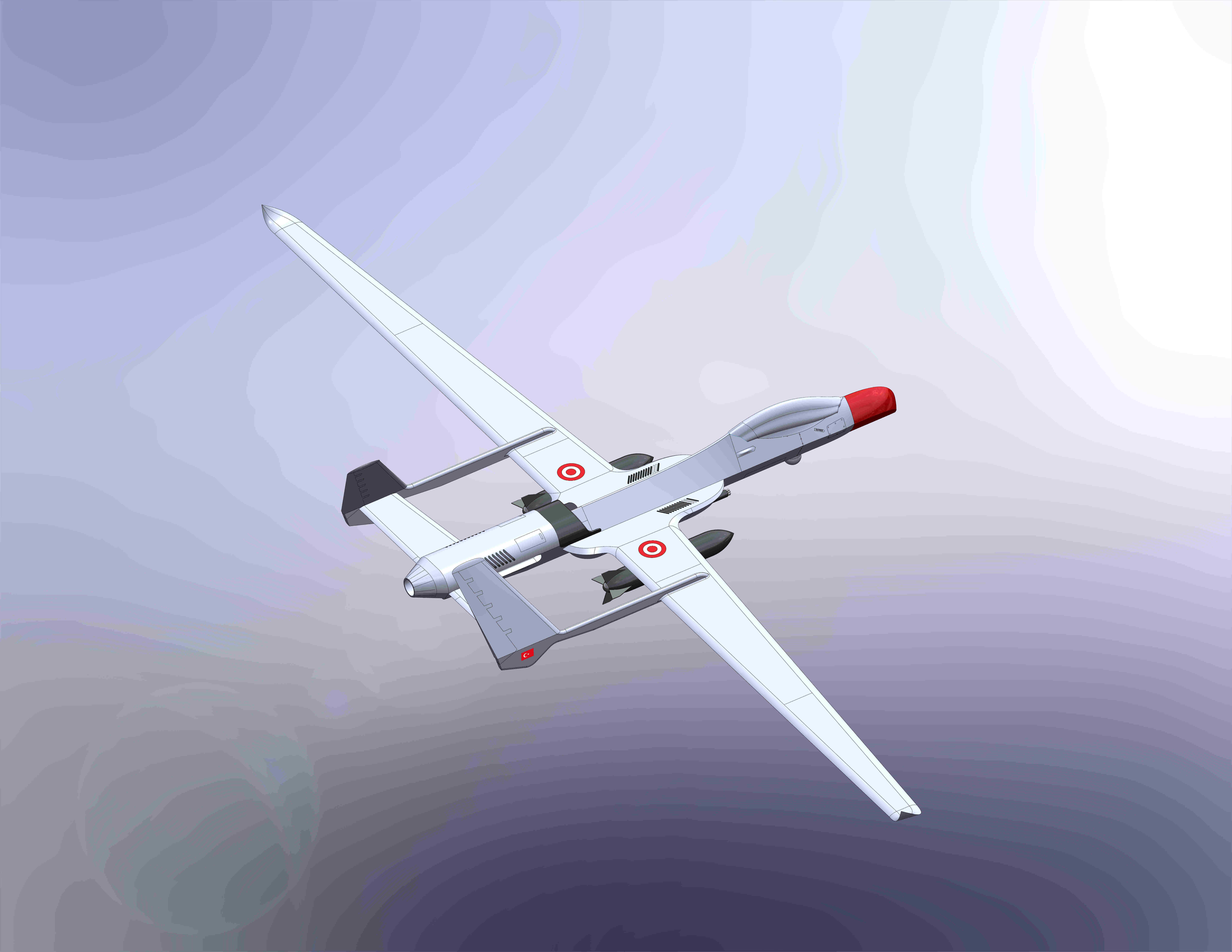

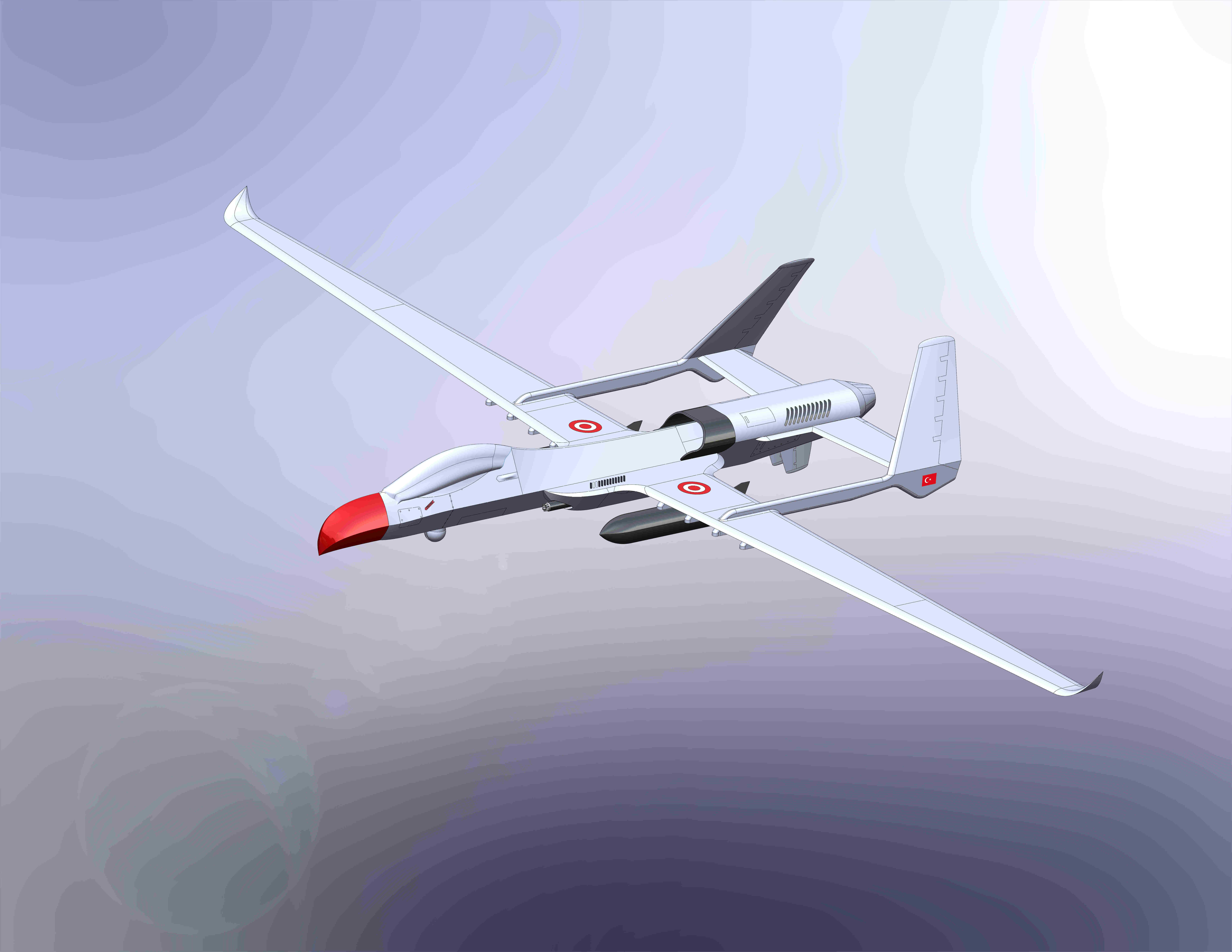

这款固定翼无人机采用常规大展弦比上单翼布局，设计初衷是满足中低空长航时侦察任务需求，可在边境巡逻、灾情勘察、地理测绘等场景下执行作业，相比多旋翼无人机拥有更远的航程与更长的滞空时间，能够覆盖更大的作业范围。从结构设计来看，机身采用流线型截面设计，机头位置预留了光电侦察载荷的安装舱位，红色的机头罩采用透波复合材料制作，既可以降低飞行阻力，也不会干扰内置侦察设备的信号传输。机翼采用上单翼布置，能够提升飞行过程中的稳定性，机翼下方设置了多个挂点，可根据任务需求挂载不同的任务载荷，比如通信中继设备、小型测绘相机或者应急物资投放吊舱，机翼与机身的连接位置设计了快拆结构，方便地面运输时快速拆解与组装，降低转场运输的空间占用。尾翼采用常规倒T型布局，垂尾与平尾的舵面均设计了独立的操纵舵机安装位，舵面偏转角度经过气动仿真优化，能够保证低速飞行与巡航状态下的操纵灵敏度，避免大迎角飞行时出现舵面失效的问题。动力系统采用尾推式活塞发动机布置，发动机安装在机身尾部上方的发动机舱内，这种布局可以避免螺旋桨气流干扰机头侦察设备的拍摄视野，同时也能降低机身前部的振动传递，提升侦察载荷的成像稳定性。起落架采用前三点式可收放结构，前起落架布置在机头下方，主起落架安装在机翼根部的机身承力框位置，收放机构的运动边界经过干涉校验，收放过程中不会与周边结构、管路产生碰撞，收起后起落架完全收纳进机身与机翼的舱室内，能够大幅降低飞行过程中的寄生阻力。整机的结构承力框采用航空铝合金加工制作，蒙皮部分采用碳纤维复合材料铺层成型，在保证结构强度满足飞行过载要求的前提下，尽可能降低整机结构重量，提升有效载荷的携带能力。机翼上的翼刀设计能够抑制机翼展向气流流动，避免飞行过程中出现翼尖失速的问题，提升飞行的安全裕度。从安装边界来看，整机翼展控制在适合地面站操控的通信范围内，机身长度与运输包装箱的尺寸匹配，不需要特殊的超限运输设备即可完成跨区域转场，地面保障设备可以通用常规的无人机地面站系统，不需要额外配置专属的保障装备，能够降低作业过程中的后勤保障压力。
