萨沃纽斯300瓦垂直轴风力涡轮结构设计

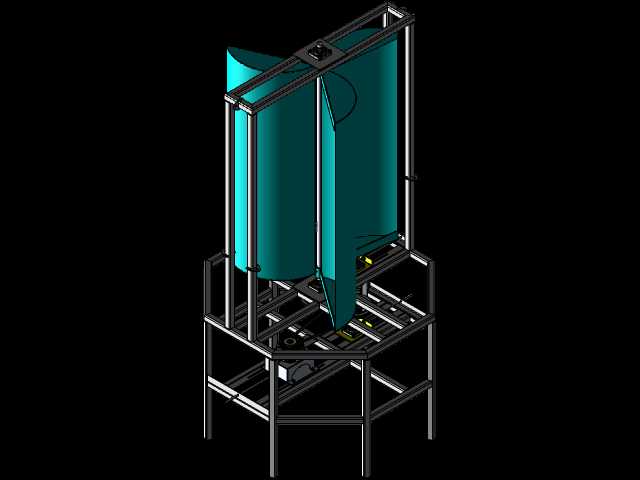

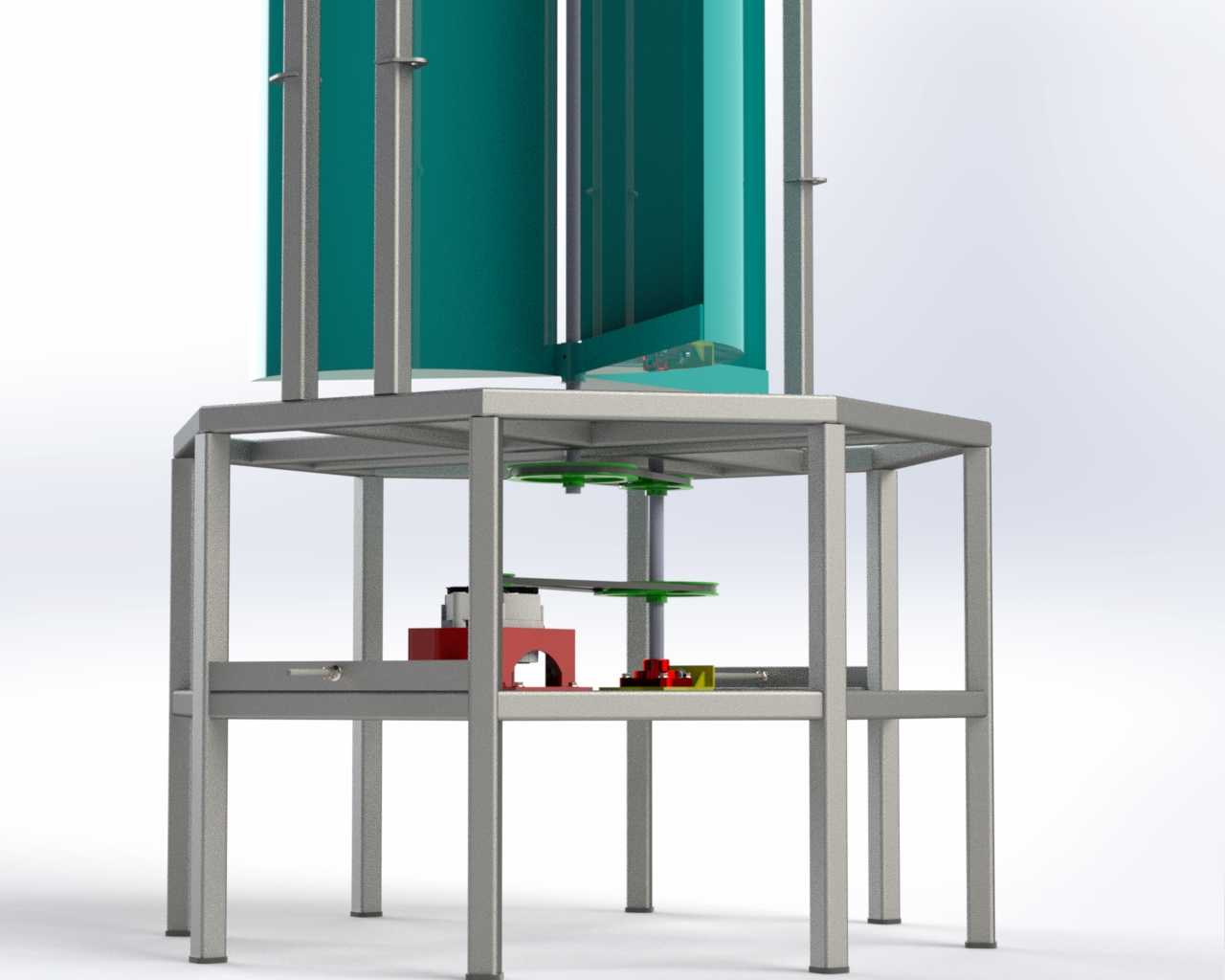

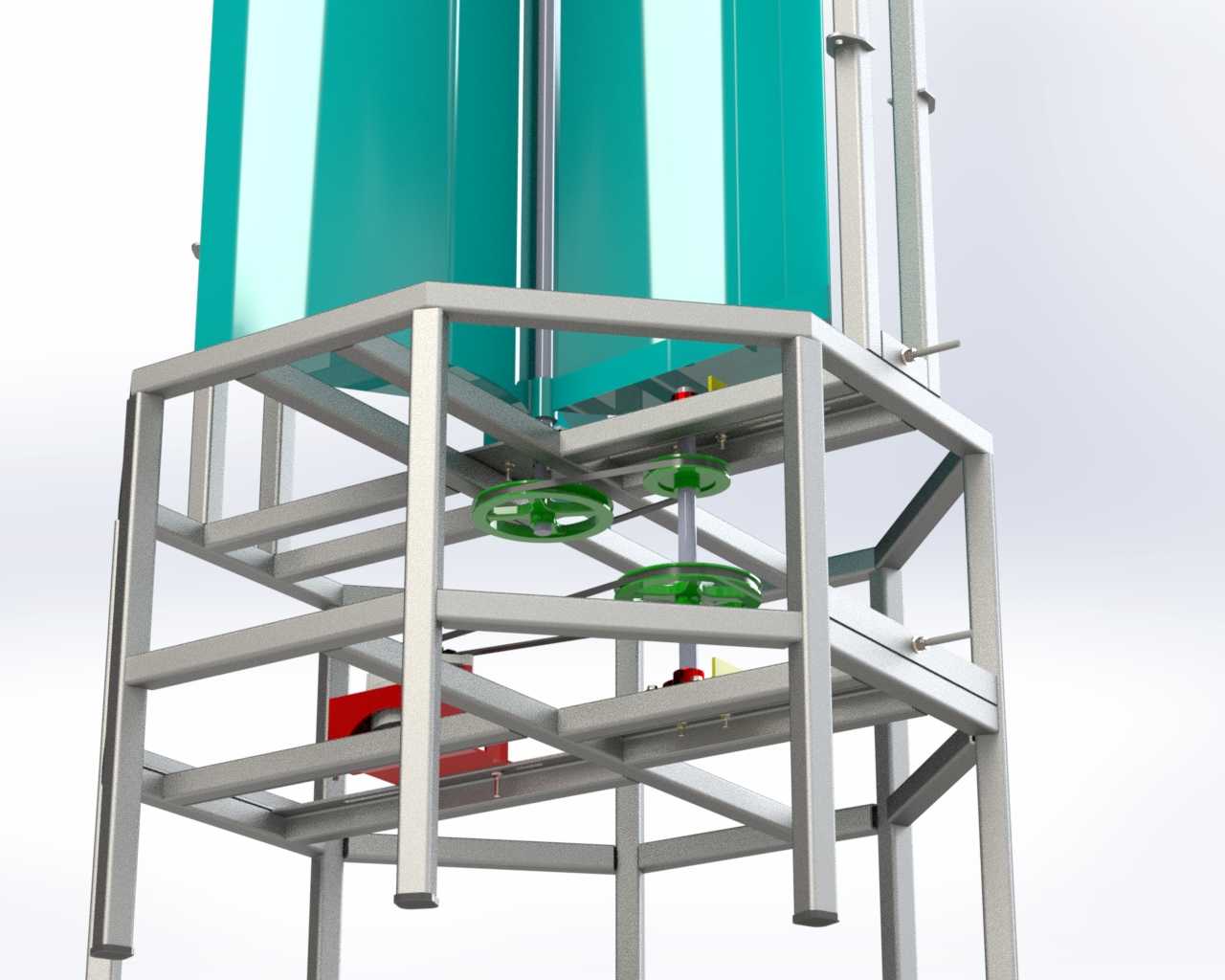

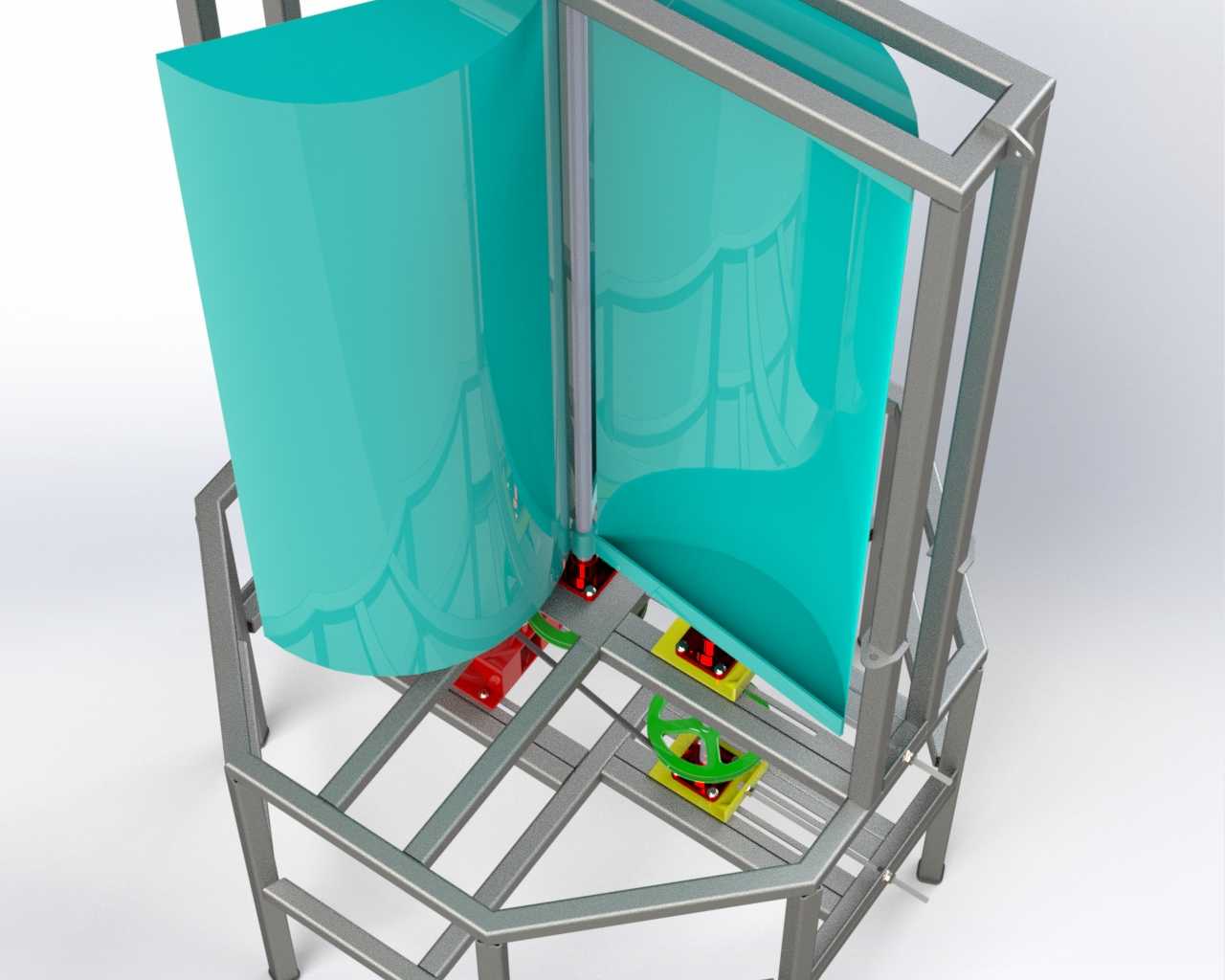

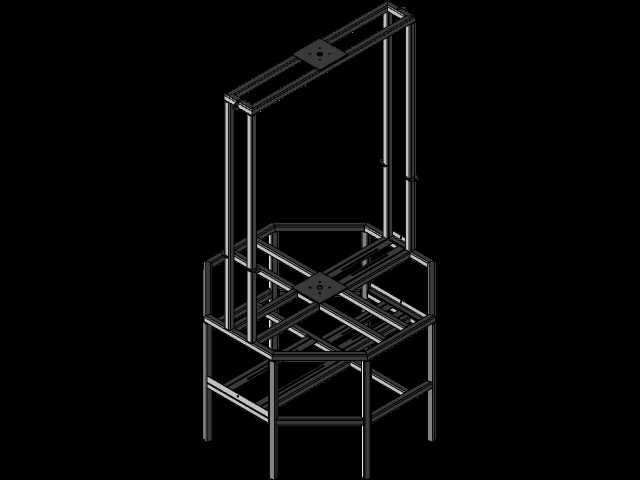

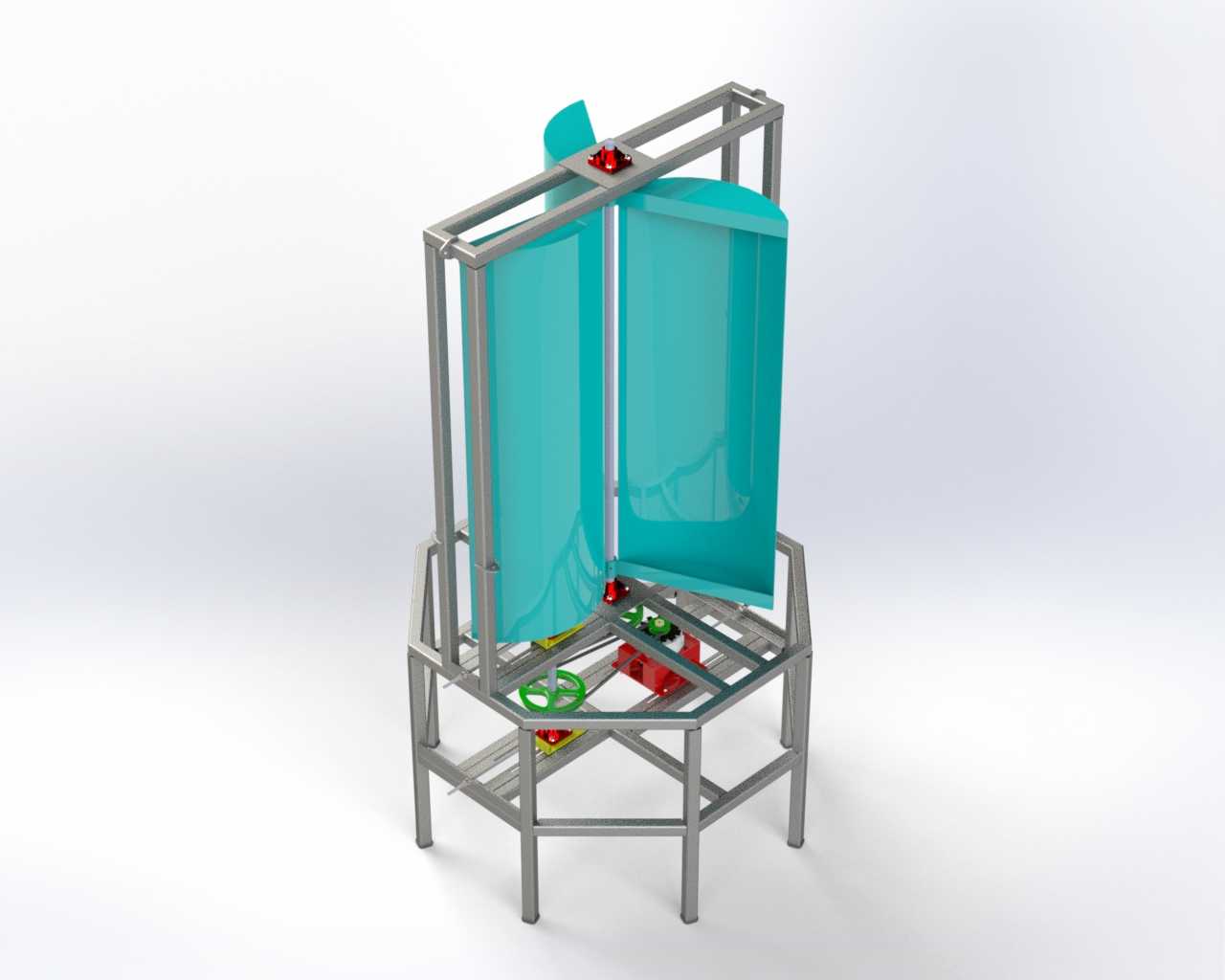

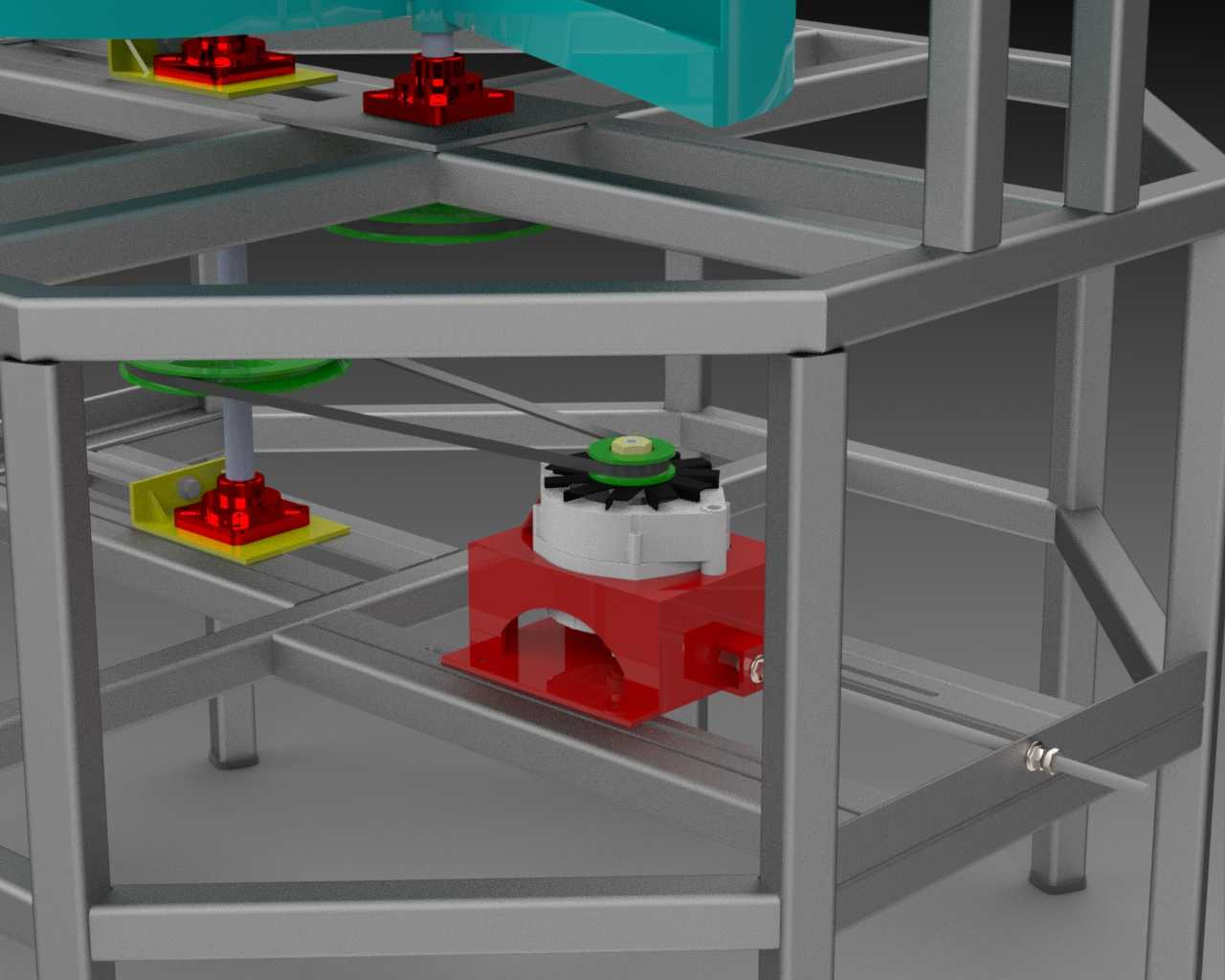

这款垂直轴结构的风力涡轮，主要适配分布式离网供电场景，可在牧区散户、野外监测站点、沿海岛礁、山区通讯中继站这类电网覆盖难度大的区域承担小型供电任务，也可作为风光互补路灯系统的风能采集单元，适配低风速启动的使用需求，相比水平轴风机对风向变化的敏感度更低，无需加装复杂的对风调整机构，在紊流较多的城市建筑周边、山地垭口等风向不稳定的区域也能稳定捕获风能。设备整体采用框架式承载结构，外层方管焊接形成的六边支撑框架承担整体防护与安装定位功能，上下两层框架通过竖向方管连接形成稳定的笼式结构，既可以为内部风轮提供碰撞防护，也预留了与安装基座、配套储能柜体的连接点位，安装时可直接通过底部框架的支腿与混凝土基础、钢结构支架通过螺栓固定，无需额外制作复杂的转接工装，支腿的高度预留了底部传动部件的检修空间，日常维护时无需拆解上部风轮结构即可完成传动件的润滑、紧固件检查作业。风轮采用双叶片曲面结构，曲面弧度经过气动优化，可在来风接触叶片凹面时形成推力，同时凸面侧的回流也能辅助推动风轮旋转，降低启动所需的最低风速，叶片采用曲面薄壁结构，在保证受风面积的前提下控制整体自重，减少转动惯量带来的启动阻力，叶片上下端与中心转轴通过连接支架固定，连接位置做了加强处理，避免长期交变载荷作用下出现连接部位疲劳开裂的问题。框架底部集成了传动与发电组件的安装位，转轴下端通过轴承座固定在底部框架横梁上，动力输出端可直接连接低速发电机，也可根据需求加装增速齿轮组匹配不同规格的发电单元，框架上预留的红绿接线端子位，可方便现场布线时快速完成发电输出线路的连接，顶部框架设置的警示件可在高空安装场景下起到标识作用，避免低空飞行物、高空作业人员误碰。设计过程中优先考虑了野外场景的耐用性，整体框架结构无复杂异形曲面，加工时可直接采用标准型材切割焊接完成，降低生产加工的难度，叶片的曲面造型可通过钣金折弯、滚压工艺成型，无需开模即可实现小批量生产，整体结构的外露部件均做了棱角钝化处理，减少安装维护过程中的磕碰风险，风轮与框架之间预留了足够的转动间隙，即使在强风导致叶片出现小幅形变时，也不会与框架发生剐蹭卡滞，适配野外无人值守的长期运行需求。
