螺旋叶片式垂直轴风力涡轮结构设计

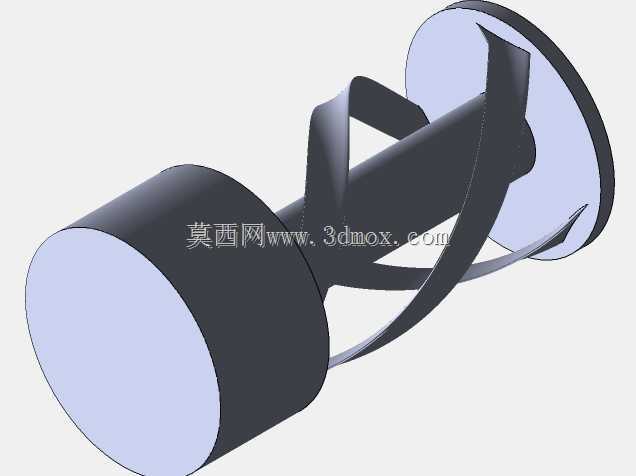

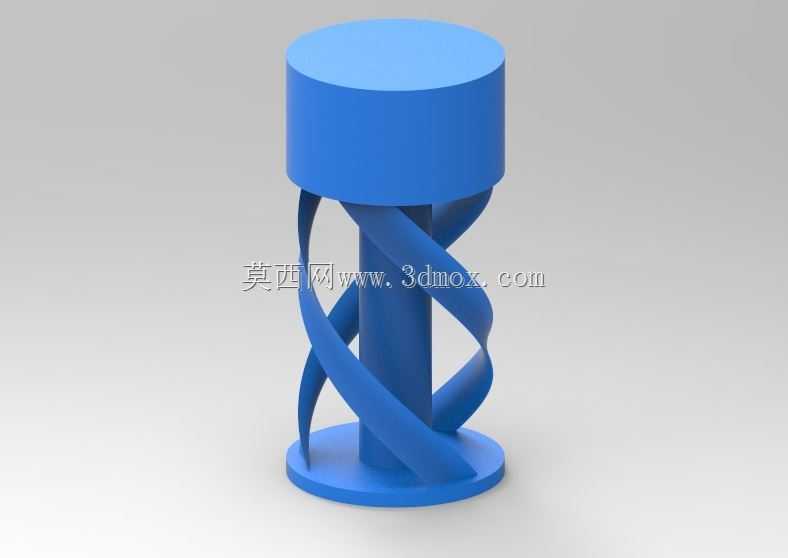

这款垂直轴风力涡轮采用螺旋缠绕式叶片结构，区别于传统水平轴风机的迎风方向限制，可在任意来流风向下捕获风能，无需配置偏航对风机构，大幅降低了复杂风场下的运维成本，尤其适配城市楼宇顶部、山区垭口、海岛沿岸等风向多变的分布式发电场景。结构上采用中心立柱搭配上下圆形端板的支撑形式，螺旋叶片沿中心柱周向均匀缠绕布置，叶片与上下端板刚性连接，整体形成封闭的回转受力结构，运行过程中叶片各段持续承受来流风的推力分量，带动中心轴输出旋转扭矩，相比直叶片垂直轴风机，螺旋结构可有效降低叶片通过塔架阴影区时的扭矩波动，减少运行振动与气动噪声，提升低风速区间的启动性能。设计阶段需重点考量叶片的螺旋升角与缠绕圈数，升角过小会导致叶片轴向受力占比过高，有效扭矩输出占比下降，升角过大则会提升启动风速阈值，缠绕圈数过多会增加结构自重与材料成本，圈数过少则无法形成连续的扭矩输出面，通常单柱螺旋叶片取1.5-2圈缠绕范围可兼顾气动效率与结构重量。安装边界方面，上下端板的直径决定了设备的最大迎风截面尺寸，中心立柱的直径需匹配输出轴的连接尺寸，同时预留轴承安装位与密封结构空间，叶片外缘与端板边缘齐平，避免突出结构在运行中形成额外风阻或安全隐患。实际应用中，该类涡轮可直接搭配低速永磁发电机使用，无需额外配置增速齿轮箱，整体结构简单可靠，适合作为离网型供电单元，为偏远地区监测设备、路灯供电系统、小型离网民居提供稳定电力输出，也可多台阵列布置组成分布式风能采集系统，适配城市微电网的补能需求。建模过程中需注意螺旋叶片的曲面连续性，保证叶片各截面的翼型一致性，避免曲面突变导致的局部应力集中，上下端板与叶片、中心柱的连接位置需做圆角过渡处理，减少焊接或装配环节的应力集中风险，同时预留标准安装法兰接口，方便与下部支撑塔架、发电单元快速对接。
