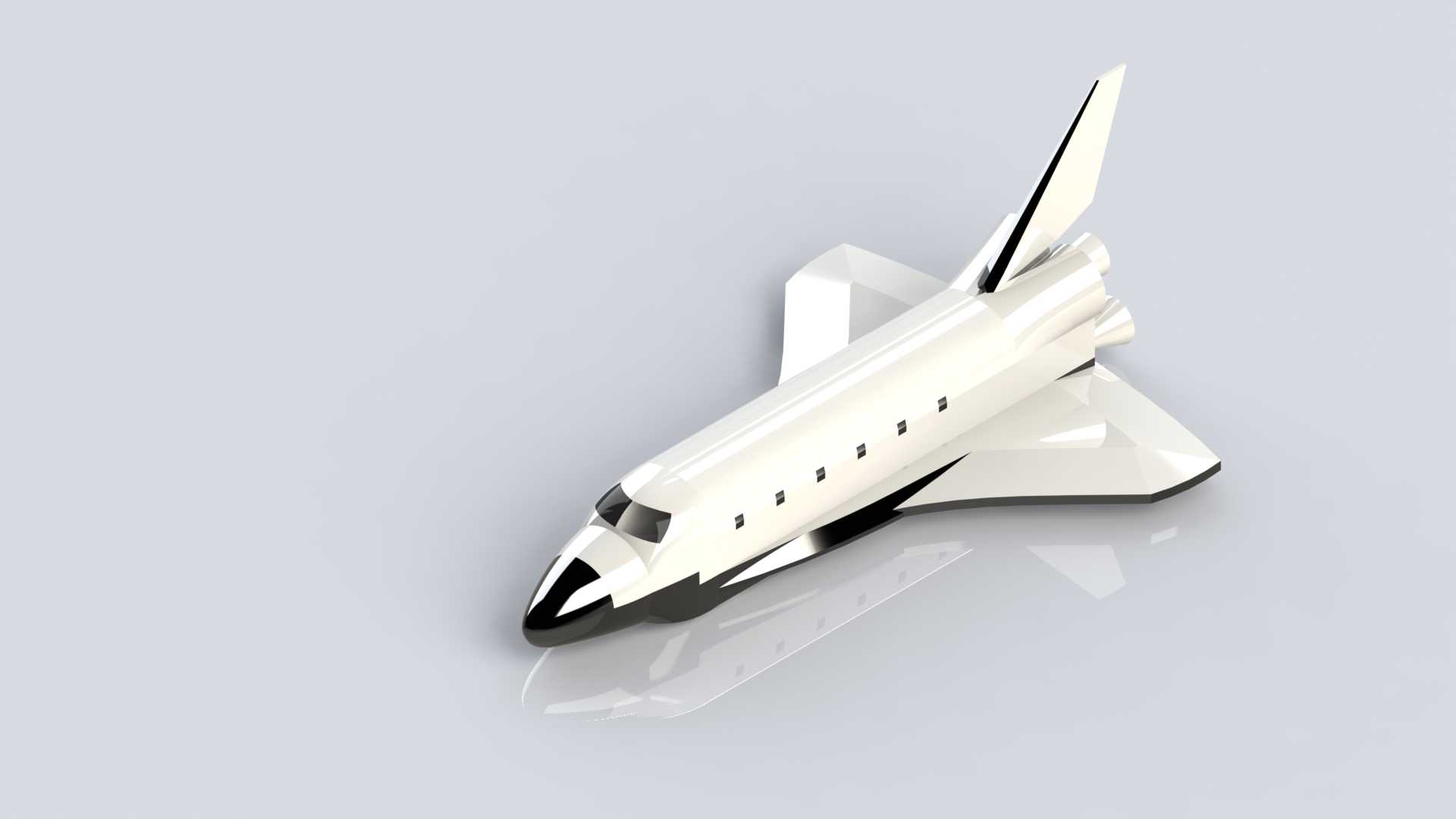

航天飞机表面曲面造型设计

该航天飞机表面造型的设计核心围绕再入大气层阶段的气动热防护需求展开，机身头部采用钝头锥曲面构型，能够在高速再入过程中形成脱体激波，将大部分气动热量阻隔在机身外侧，避免结构本体直接承受超高温气流冲刷。机身主体采用等截面修型的长筒曲面过渡，从机头段向后逐步平滑拓宽翼身融合区域，既保证了内部有效载荷舱的布置空间，也让机身表面的气流流动保持层流状态，降低跨音速飞行阶段的压差阻力。三角翼布局的翼面与机身采用一体化曲面衔接，没有突兀的棱角转折，翼根处的曲面修型充分考虑了翼身结合部的气流分离抑制需求，在大迎角飞行状态下能够维持足够的升力系数，避免失速风险提前出现。垂尾采用后掠切尖构型，与机身尾部的曲面过渡区域做了圆角处理，既能够保证高速飞行阶段的航向稳定性，也能降低垂尾与平尾之间的气流干扰，减少尾部结构的振动激励。机身表面沿轴向布置的舷窗开孔位置，在曲面造型阶段就做了局部沉台与平滑过渡处理，避免开孔位置出现应力集中，同时保证舷窗安装后与机身外表面齐平，不会额外产生气动阻力。机身尾部的发动机喷管区域，曲面造型预留了足够的安装边界，喷管与机身尾部的衔接处采用收敛型曲面过渡，能够引导发动机尾流顺畅排出，减少尾流对尾部结构的热冲击。整个表面模型的曲面连续性均达到G2级别，所有曲面拼接处没有曲率突变，既能够满足气动仿真计算的网格划分要求，也能为后续热防护层的铺贴提供准确的型面基准，在航空航天教学演示、气动方案验证、科普展陈模型制作等场景中都能直接作为基础型面使用，设计过程中充分平衡了气动性能、结构布置空间、工艺可实现性三者的关系，没有为了追求外观流线而牺牲实际的结构安装空间，机身截面的尺寸边界完全匹配常规航天载具的载荷舱布置要求，机翼的相对厚度也预留了内部起落架、翼面作动机构的安装空间，整体造型完全符合真实航天载具的工程设计逻辑。
