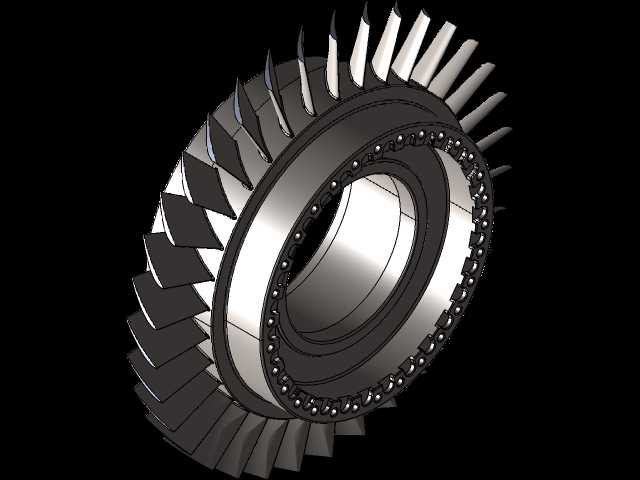

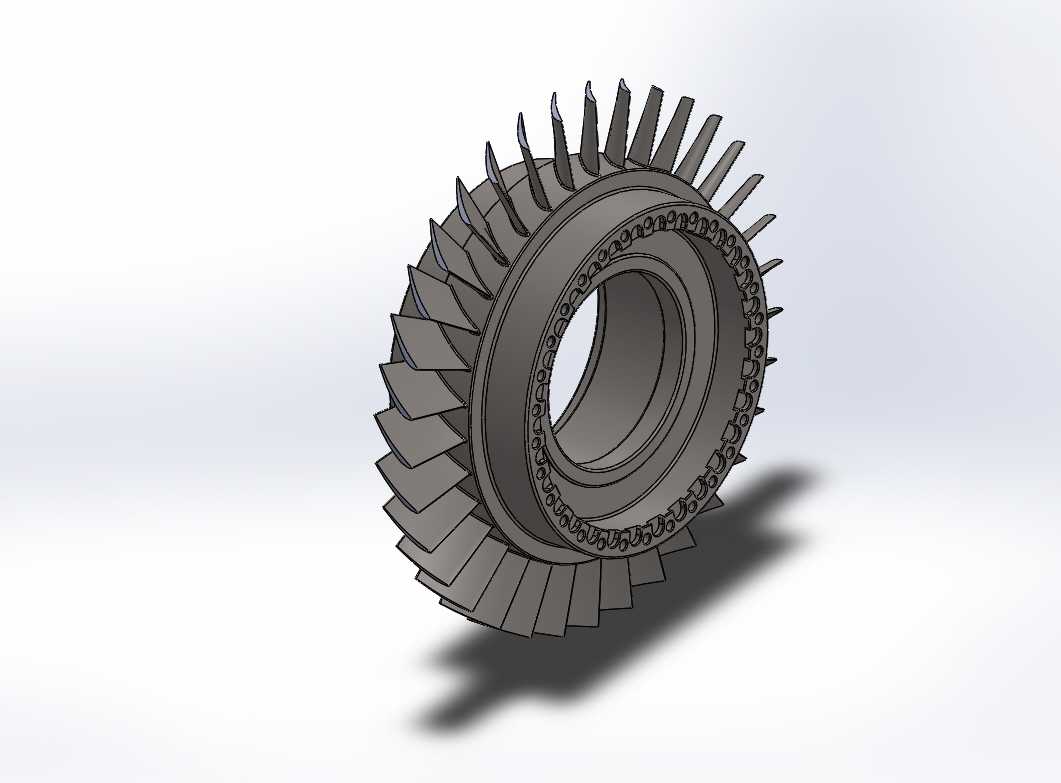

航空发动机涡轮整体叶盘结构设计

这款整体叶盘是航空燃气涡轮发动机的核心转动部件，主要应用于航空发动机压气机与涡轮段的动力传输场景，在高温高压高转速的工况下完成气流能量与机械能的转换，直接决定航空发动机的推重比、运行效率与服役可靠性。不同于传统的叶片榫头与轮盘榫槽装配的分体结构，该设计将叶片与轮盘做成一体化结构，从根源上消除了榫头连接带来的接触应力集中、气流泄漏、装配间隙微动磨损等问题，能够在同等轮盘直径下提升15%以上的结构强度，同时降低转子整体重量，适配高推重比航空发动机的轻量化设计需求。

从设计思路来看，整体叶盘的叶片采用了三元流扭曲叶型设计，叶身从根部到顶部的安装角、弦长、厚度呈连续渐变分布，能够精准匹配气流在流道内的径向压力梯度与流动方向，减少气流在叶背处的分离损失，提升整级的做功效率。轮盘部分采用等强度盘型设计，盘心区域厚度较大以承受高速旋转带来的离心拉应力，盘缘与叶片衔接处做了大圆弧过渡处理，避免应力集中导致的疲劳裂纹萌生，轮盘内孔设置有均匀分布的精密连接孔，用于与涡轮轴进行定心装配，孔位的位置度公差控制在微米级，保证转子高速旋转时的动平衡精度。

在实际加工与安装边界上，该整体叶盘的外径尺寸适配中小型涡扇发动机的高压涡轮级安装空间，轴向宽度满足转子堆叠的尺寸链要求，内孔与轴的配合采用过盈定心加端面齿传扭的结构，能够传递大扭矩同时保证同轴度。由于整体叶盘的叶片型面为复杂自由曲面，加工时需采用五轴联动铣削工艺完成叶身的粗精加工，后续还需经过叶片表面抛光、喷丸强化等工序提升表面抗疲劳性能，叶片之间的流道空间狭窄，加工时需严格控制刀具的走刀路径，避免刀具与相邻叶身发生干涉。在实际运行中，整体叶盘需要承受上千摄氏度的燃气冲刷、每分钟上万转的离心载荷以及交变热应力，因此设计时对材料的高温强度、抗蠕变性能、抗热疲劳性能都有极高要求，结构上也通过叶型厚度的优化分布，平衡了气动效率与结构强度之间的矛盾，同时减少了分体装配带来的零件数量，降低了转子装配的复杂度与后期维护成本。
