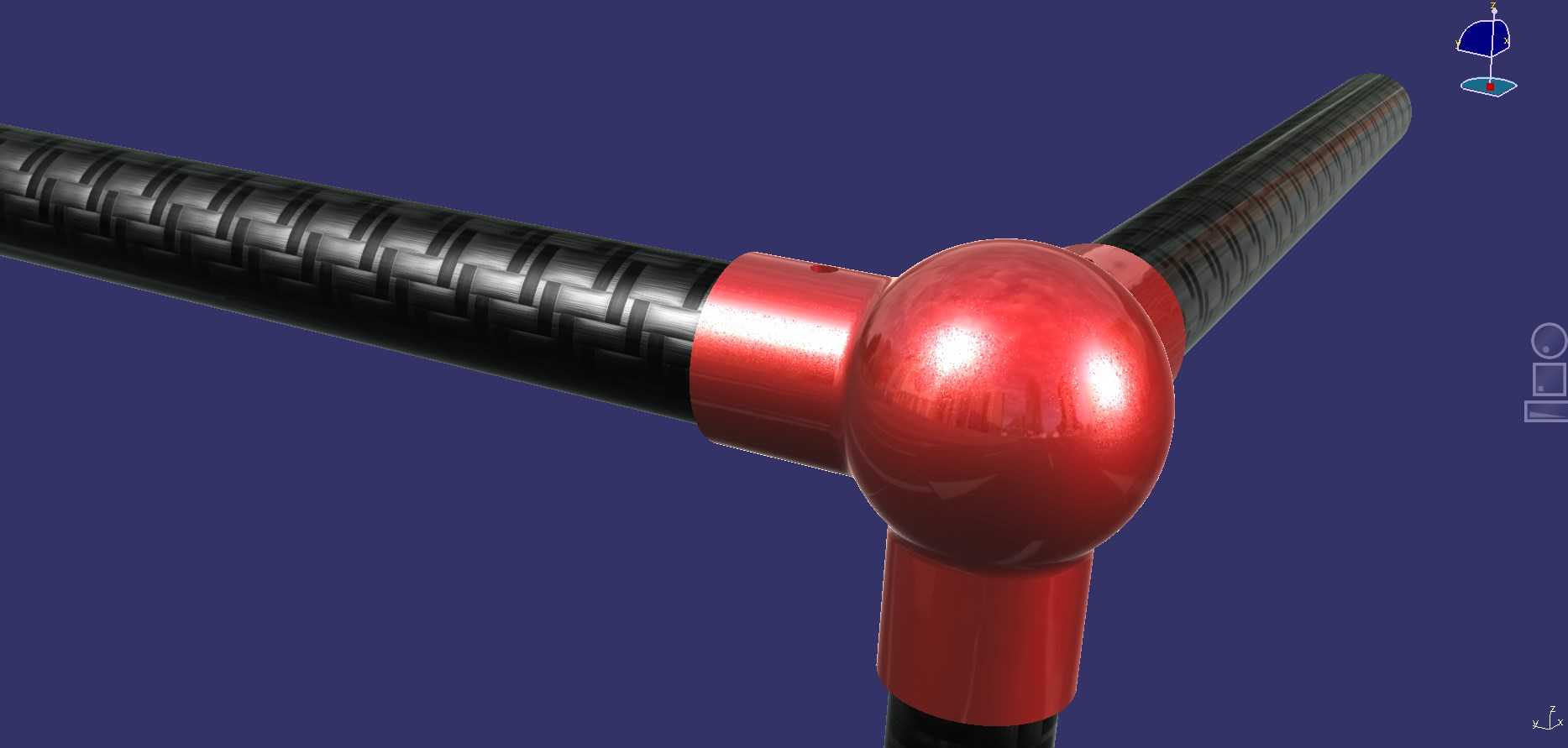

三通球形碳纤维棒连接接头结构

这类三通球形碳纤维棒接头，多用于轻量化桁架搭建、无人机机架组装、便携检测设备支撑框架、碳纤维管材类工装夹具的杆件衔接场景，核心作用是实现三根同规格碳纤维圆管的空间垂直交汇固定，在保证连接强度的前提下，尽可能降低整体结构自重，适配对重量敏感的便携类设备、航空模型类产品的装配需求。从结构设计逻辑来看，接头采用球形核心作为交汇节点，相比传统直角三通接头，球形过渡结构能有效分散杆件传递的弯矩与轴向载荷，避免直角位置的应力集中问题，在承受侧向冲击或交变载荷时，应力会沿球面均匀传导，不会在转角处出现应力突变导致的接头开裂问题。三个连接端采用同轴圆柱套筒结构，套筒内径与对应规格碳纤维棒外径做小间隙配合，安装时可在配合面涂覆结构胶实现粘接固定，部分工况下可在套筒侧壁预留顶丝孔，通过紧定螺钉实现杆件与接头的可拆卸连接，兼顾永久固定与可拆卸装配的不同需求。设计过程中需要重点控制三个套筒的轴线夹角，保证两两轴线垂直且交汇于球心位置，避免装配后杆件出现歪斜，影响整体框架的形位精度；套筒的插入深度需要匹配碳纤维棒的抗剪切强度，过短会导致粘接面积不足受载后拔脱，过长则会增加接头自重同时挤占杆件内部走线空间，通常套筒有效插入深度取管材外径的1.2-1.5倍即可满足常规静载工况的连接强度要求。球形核心的外径需要大于套筒外径，保证三个套筒与球面衔接位置有足够的圆角过渡，避免加工或受力时出现结构薄弱点，球面的表面处理可根据使用场景做阳极氧化或喷塑处理，提升耐磨与耐腐蚀性能。安装边界方面，接头装配后三个方向的外伸尺寸由球径加套筒长度决定，排布框架杆件时需要预留对应球径的避让空间，避免相邻杆件在节点位置出现干涉；如果用于需要走线的框架结构，可在球形核心内部加工贯通孔道，让线材从杆件内部穿过接头，实现整体结构的走线隐藏，提升外观整洁度同时避免线材外露受剐蹭损坏。这类接头相比金属材质的一体三通，在同等载荷下重量可降低40%以上，同时碳纤维棒与金属接头的搭配，能充分发挥碳纤维管材高比强度的优势，适合需要频繁移动、对自重有严格限制的框架类结构使用。
