碳纤维管垂直正交连接固定安装座

这款连接件主要面向碳纤维管材搭建的轻量化机架场景，常见于无人机机架组装、轻型检测设备支架搭建、小型自动化设备轻质框架拼接等工况，核心作用是实现两根垂直正交布置的碳纤维圆管之间的刚性固定，替代传统胶粘、扎带捆绑的非可靠连接方式，保障框架整体的结构稳定性与装配精度。

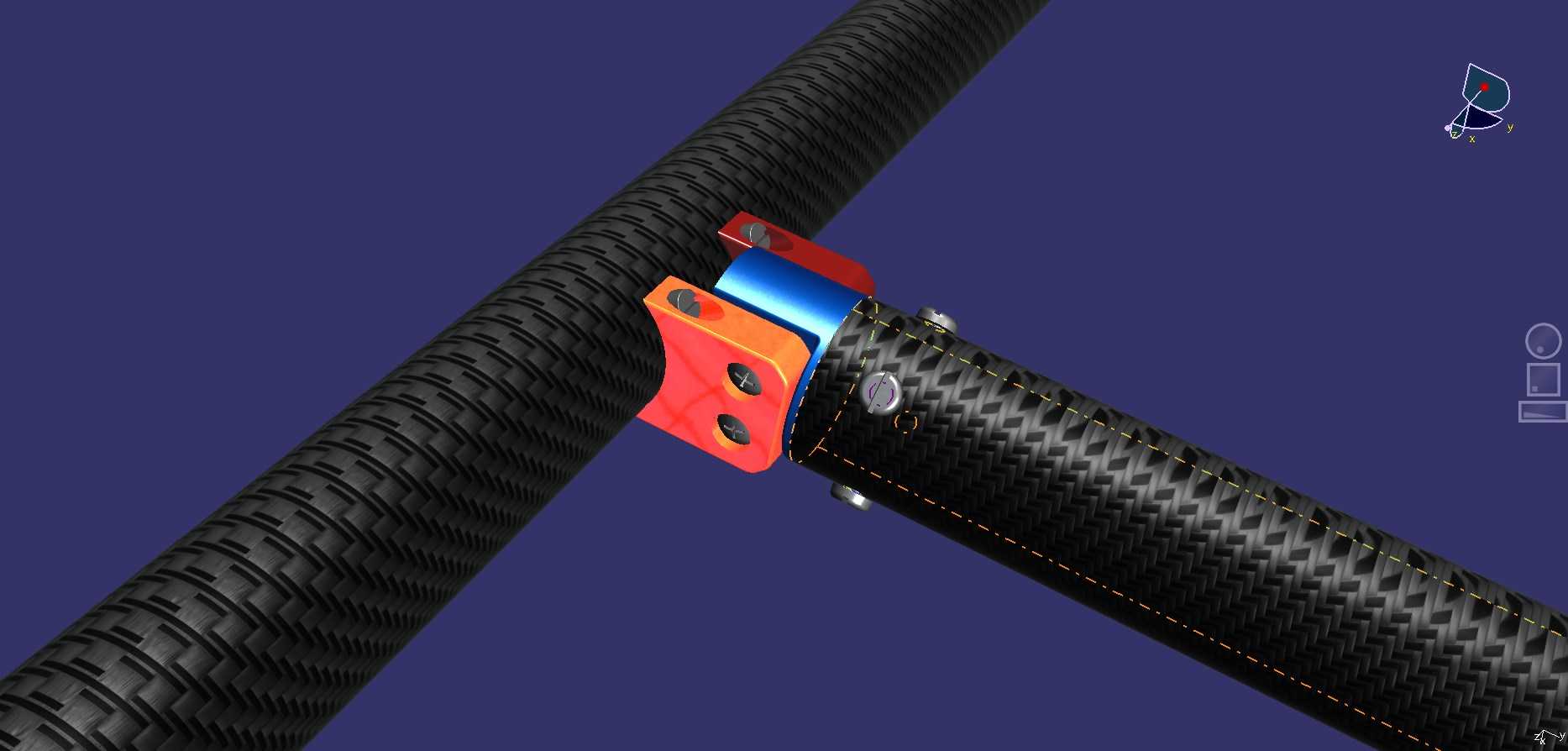

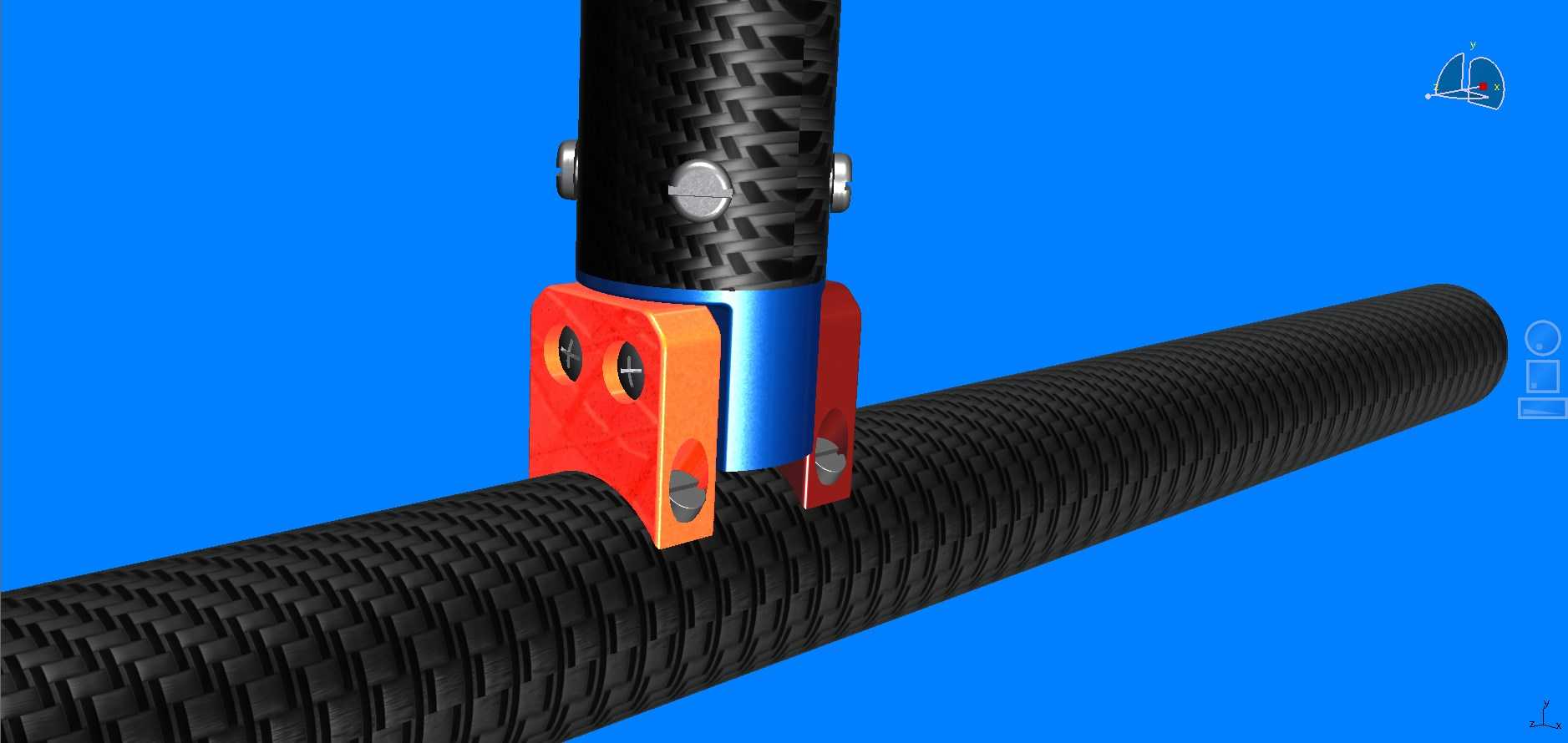

从功能设计层面来看，该结构采用分体式夹紧思路，主体承力部分做了适配两根碳管外径的圆弧贴合面，垂直方向的碳棒插入贯通式安装孔位后，通过侧面的紧定螺钉实现径向顶紧固定，避免管材沿轴向窜动；水平方向的碳管则通过两侧对称的夹板结构实现环抱式夹紧，夹板与主体之间通过内六角螺钉锁紧，夹紧力可根据实际工况调整，既不会因为夹紧力过大压溃碳纤维管的铺层结构，也能保证连接后无相对转动、松脱风险。

设计过程中优先考虑了碳纤维材料的受力特性，所有与碳管接触的贴合面都做了圆角过渡处理，避免尖锐棱边在受载时切割碳管表面纤维，造成局部应力集中引发管材断裂。主体承力块采用铝合金材质做表面阳极氧化处理，在保证结构强度的前提下尽可能降低整体重量，夹板部分做了镂空减重设计，去除非承力区域的多余材料，适配轻量化设备的重量控制要求。

安装边界方面，该结构适配的垂直碳管与水平碳管外径保持一致，安装时不需要对碳管做二次打孔、裁切等破坏性加工，仅需调整管材插入深度即可适配不同的框架尺寸需求，整体装配完成后，连接节点的外轮廓无突出的尖锐结构，所有螺钉头部都做了沉孔处理，避免安装调试过程中剐蹭线路或操作人员。实际使用中，该连接结构可承受垂直方向的静载荷与水平方向的扭转载荷，满足轻型设备框架的日常使用强度要求，不需要额外增加加强筋或辅助固定结构，装配流程简单，仅需常规内六角扳手即可完成全部组装操作，后期维护拆解也十分便捷，可反复拆装使用，不会对碳管表面造成不可逆的损伤。
