航空航天推力矢量支架结构设计

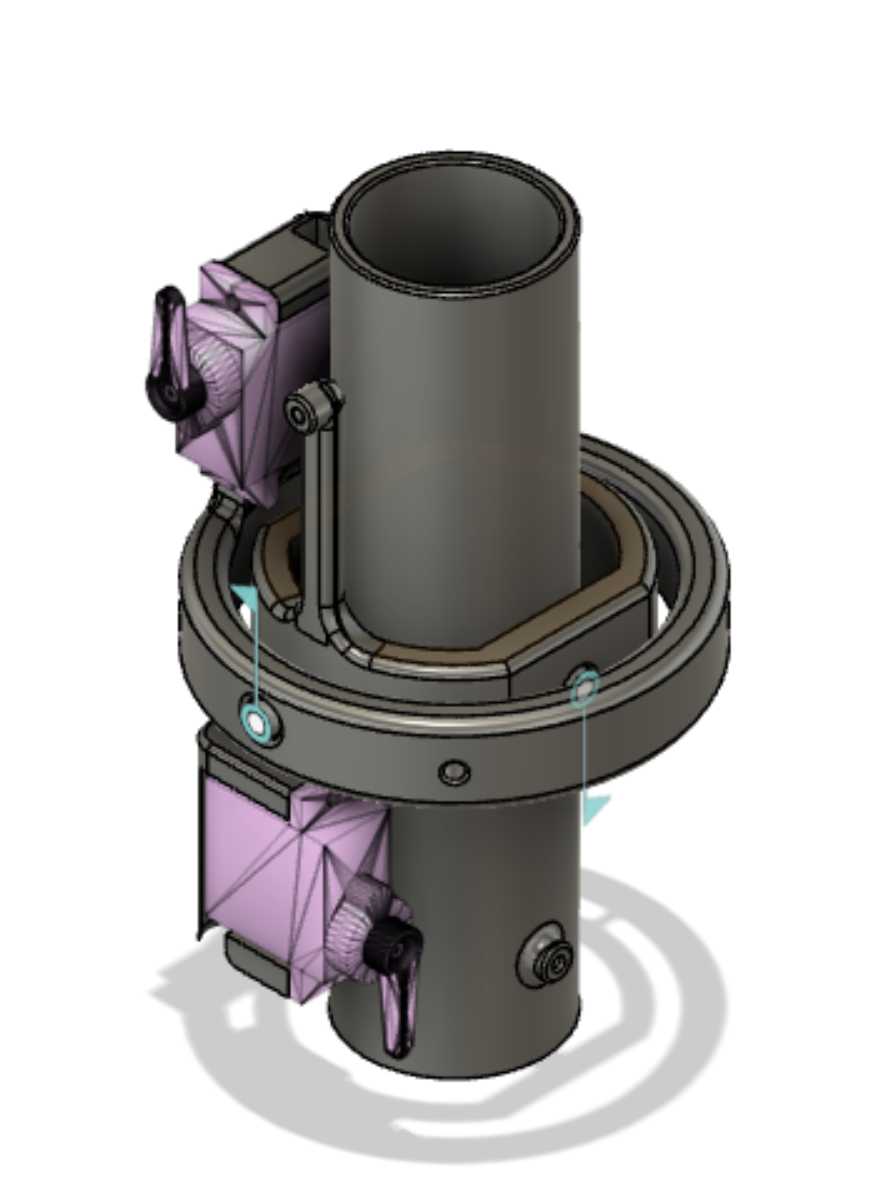

该结构件应用于小型航天运载器的动力段喷管位置，核心作用是承载喷管调节作动机构，为喷管的矢量偏转提供稳定的安装基准与运动约束，直接服务于飞行器姿态调整的动力矢量控制环节，在亚轨道探空火箭、小型运载火箭的动力系统中属于核心承载结构件。从结构布局来看，主体采用中心贯通式圆筒构型，中心通道为发动机喷流的通行路径，圆筒外壁设置环形安装法兰，法兰上预留的定位孔与紧固件安装位，用于和发动机壳体、喷管段实现同轴对接，安装时需保证中心圆筒轴线与发动机推力轴线的同轴度公差控制在0.05mm以内，避免推力偏心带来的附加力矩影响飞行姿态。环形法兰上下对称布置的两组作动器安装座，采用一体化凸台结构设计，安装座的结合面经过铣平处理，表面粗糙度控制在Ra1.6，保证作动器安装后无偏斜间隙，作动器输出端通过铰接结构与喷管调节环连接，可实现喷管在多个方向的小角度偏转，通过改变喷流方向获得不同方向的推力分量，完成飞行器的俯仰、偏航姿态调整。设计过程中优先考虑了结构的轻量化与刚度平衡，主体承载圆筒采用薄壁加筋的构型，在保证径向承压能力的前提下削减了非承载区域的材料厚度，环形法兰与中心圆筒的衔接位置设置了过渡圆角，避免应力集中带来的结构疲劳风险，作动器安装座与主体结构采用一体化成型设计，减少了连接紧固件的使用，降低了装配环节的误差累积。安装边界方面，中心圆筒的内径适配常规小型固体火箭发动机的喷管外径，环形法兰的外径尺寸匹配发动机段的壳体连接尺寸，作动器安装座的外伸长度经过严格校核，保证作动器在全行程动作时不会与周边的管路、线缆结构发生运动干涉，整体结构的轴向总长度控制在动力段的预留安装空间内，不会额外增加箭体的轴向尺寸。结构上预留的传感器安装位，可用于安装喷管摆角反馈传感器，实时采集喷管的偏转角度数据，为飞控系统提供精准的姿态反馈，铰接位置的润滑槽设计，可在装配时填充高温润滑脂，降低作动过程中的摩擦阻力，同时减少高温燃气环境下铰接件的卡滞风险。
